7.11

Obere Spannungs- und Strombegrenzung (UVL und UCL)

Dieses Netzteil erlaubt es, die oberen Ausgangsspannungs- und Ausgangsstromwerte zu
begrenzen. Diese Einstellungen können jedoch nur in der PC-Software vorgenommen
werden.

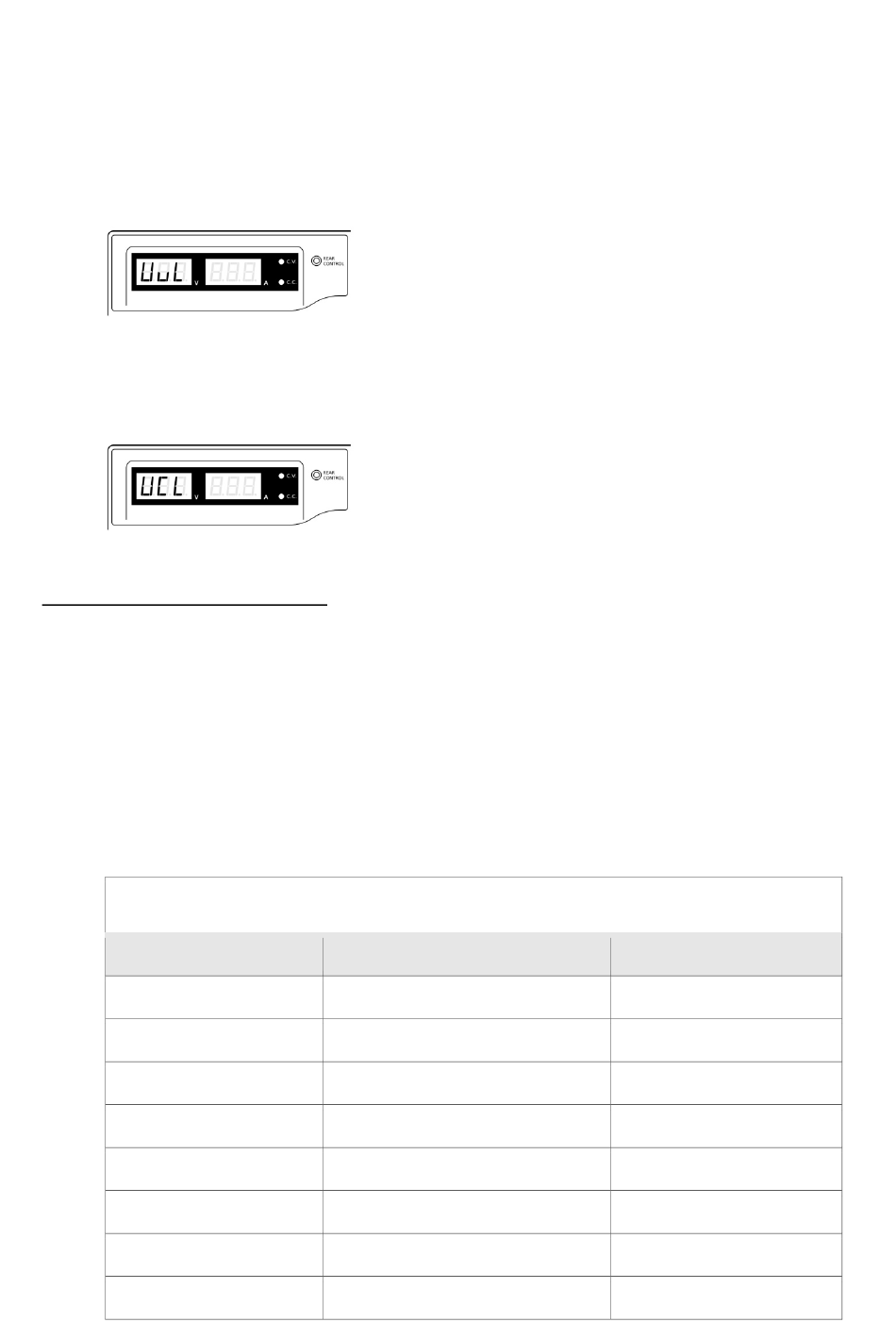

Wird während des Betriebes die Ausgangsspannung erhöht und erreicht den festgelegten
Wert für die obere Ausgangsspannung, zeigt das Display
Wird während des Betriebes der Ausgangsstrom erhöht und erreicht den festgelegten Wert
für den obere Ausgangsstrom, zeigt das Display
8. Analoger Fernbedienungsmodus
Ausgangsspannung und Ausgangsstrom können mittels zweier Steuerelemente fernbedient
eingestellt werden.
Dabei ist es erforderlich, dass bei Auswahl des Fernbedienungsmodus eine der beiden
Steuerelemente angeschlossen ist, da das Netzteil ansonsten nur im Konstantstrommodus arbeitet.
8.1 Möglichkeit A – Verwenden zweier variabler Gleichspannungen als Steuerelement
Steckerbelegung für externe variable Spannungsquellen
Steckerbelegung Fernbedienungsanschluss für externe variable Spannungsquellen
PIN
1
2
3
4
5
6
7
8
Funktion
Interne Gleichspannung +5V
Spannungseinstellung
Stromeinstellung
Masse
Ausgang AUS
nicht belegt
nicht belegt
nicht belegt
Anmerkungen
< 50mA
0 - 5V
0 - 5V
Gegen Masse geschaltet
