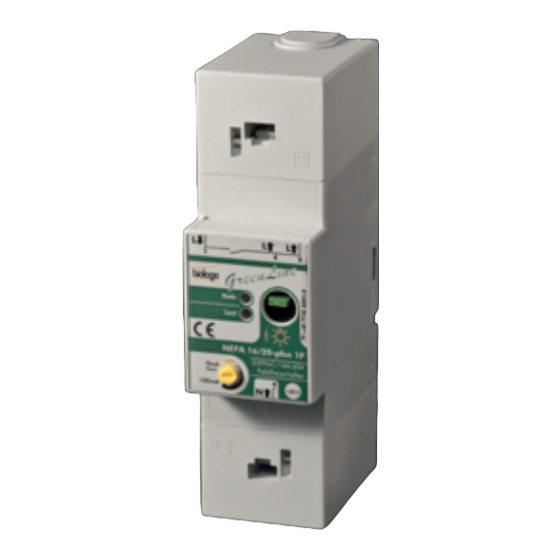

Inhaltszusammenfassung für Biologa Nefa 16-plus S
- Seite 3 Baubiologische Produkte und Dienstleistungen Wichtige Hinweise zur Installation - Alle Typen Alle Biologa Netzfreischalter sind doppelt geprüft und vorjustiert. Dies ermöglicht einen schnellen und unkomplizierten Einbau, sowie eine einfache Inbetriebnahme. Biologa Netzfreischalter sind für verschiedene Schaltungen und Verbrauchersituationen nutzbar: 1. EIN/AUS-Schaltungen, Wechselschaltungen, Kreuzschaltungen (S, 1P, 2P, F/1, OMNI2) 2.
- Seite 4 Baubiologische Produkte und Dienstleistungen Wichtige Hinweise zur Installation / Nefa Typ: S, 1P, 2P Nefa 16/20-plus sachgerecht montieren! Nefa 16/20-plus wie auf dem Schaltplan angegeben hinter der Vorsicherung anschließen, alle Verbraucher ausschalten und Spannung einschalten. Anschließend die mitgelieferte Kontrollleuchte in eine gut sichtbare Steckdose im Schlafzimmer stecken.
- Seite 5 Baubiologische Produkte und Dienstleistungen Wichtige Hinweise zur Installation / Nefa Typ: S, 1P, 2P saubere Gegebenheiten im überwachten Installationskreis sicher zu stellen. Dauereinschaltung ohne Last von Hand: Gelbe Pfeilspitze mit schmalem Schraubenzieher auf 0mA/Hand (nach links) drehen. Besonderheiten: 1. Leuchtstofflampen, Energiesparlampen, elektronische Trafos u. ä.: Entweder einen Hilfsverbraucher ein- und wieder ausschalten, um den Nefa 16/20-plus zu aktivieren oder einen Grundlastwiderstand (GLW) (6mmØx4mm;0,8W) zwischen Phase L und Neutralleiter...
- Seite 6 Baubiologische Produkte und Dienstleistungen Schaltbilder / Nefa Typ: S F1 - FI/RCD Standard-Schema Ohmsche NEFA S Verbraucher F1 - FI/RCD Schema Kritische NEFA S Verbraucher (LED, Kompakt- leuchtstofflampen, ϑ Dimmer) inkl. GLW NEFA-EL-ITECH-V1.0.0-15.03.2016 Seite 3...
- Seite 7 Baubiologische Produkte und Dienstleistungen Schaltbilder / Nefa Typ: 1P F1 - FI/RCD Standard-Schema Ohmsche NEFA 1P Verbraucher F1 - FI/RCD Schema Kritische NEFA 1P Verbraucher (LED, Kompakt- leuchtstofflampen, ϑ Dimmer) inkl. GLW NEFA-EL-ITECH-V1.0.0-15.03.2016 Seite 4...
- Seite 8 Baubiologische Produkte und Dienstleistungen Schaltbilder / Nefa Typ: 2P F1 - FI/RCD Standard-Schema Ohmsche Verbraucher NEFA 2P F1 - FI/RCD Schema Kritische Verbraucher (LED, Kompakt- NEFA 2P leuchtstofflampen, ϑ Dimmer) inkl. GLW NEFA-EL-ITECH-V1.0.0-15.03.2016 Seite 5...
- Seite 9 Baubiologische Produkte und Dienstleistungen Wichtige Hinweise zur Installation / Nefa Typ: F/1 Der Funkfernschalter NEFA 16/20-plus F/1 schaltet drahtlos „auf Kommando“ beliebige elektrische Verbraucher ein und aus. Er besteht aus Miniatur- Handsender, Empfänger mit internem Schaltrelais und einer Antenne. Mit zusätzlichem Schaltrelais (Hilfsrelais 4/S24A) können bis zu vier getrennte Schalt-(Sicherungs-) kreise bzw.
-
Seite 10: Wichtige Hinweise Zur Installation / Nefa Typ: F
Baubiologische Produkte und Dienstleistungen Wichtige Hinweise zur Installation / Nefa Typ: F/1 Einbau: Der Empfänger wird üblicherweise in der Unterverteilung montiert. Die Antenne sollte außerhalb des Sicherungskastens frei zugänglich und senkrecht montiert sein. Die Reichweite beträgt in diesen Fällen in der Regel 10-15 Meter innerhalb einer Etage oder über maximal ein Stockwerk. - Seite 11 Baubiologische Produkte und Dienstleistungen Schaltbilder / Nefa Typ: F/1 F1 - FI/RCD Standard- Schema NEFA F/1 1- phasige Trennung F1 - FI/RCD Schema 3~ phasige NEFA F/1 Trennung NEFA-EL-ITECH-V1.0.0-15.03.2016 Seite 8...
-
Seite 12: Wichtige Hinweise Zur Installation / Nefa Typ: Omni
Der „versteckte Dauerverbraucher“ muss gefunden werden und netzseitig getrennt bzw. schaltbar vorgesehen werden. (z. B. mit einer geschirmten Biologa Steckdosenleiste STL4.) Um diese Verbraucher zu finden helfen die gelben LED´s. Sie leuchten mit variabler Helligkeit je nachdem wie viel Strom fließt. Das Maximum wird ab ca. 50 Watt erreicht. - Seite 13 Baubiologische Produkte und Dienstleistungen Wichtige Hinweise zur Installation / Nefa Typ: OMNI 2 Dauereinschaltung von Hand: Taster „Automatik“ nicht eingedrückt. Ein interner Überhitzungsschutz kann bei Überspannung von STÖRUNGSHINWEIS: außen dazu führen, dass das Gerät nicht mehr von allein freischaltet. In diesem Fall den vorgeschalteten Sicherungsautomat für ca.
- Seite 14 Baubiologische Produkte und Dienstleistungen Kombinierte Schaltschwelle / Nefa Typ: S, 1P, 2P Hand 100mA Einschaltschwelle kombiniert Ausschaltschwelle Hand 100mA Technische Daten / GLW / PTC Technische Daten Int MAX. at 25°C It MIN. at 25°C R25 ±20% (Ω) I MAX at 25°C Ires MAX at Vmax DISSIP.
-
Seite 15: Justierung Kombinierte Ein- Und Aus-Schaltschwelle - Alle Typen
Baubiologische Produkte und Dienstleistungen Justierung kombinierte EIN- und AUS-Schaltschwelle - Alle Typen Netzfreischalter Justierung bei Einbau oder im Fehlerfall: 1. Der Netzfreischalter schaltet regelmäßig EIN und AUS („taktet“): Der Stromfluss durch die Verbraucher befindet sich zwischen EIN- und AUS- Schaltschwelle des Netzfreischalters. - Seite 16 Baubiologische Produkte und Dienstleistungen Zentrale: Biologa GmbH Geislinger Str. 30 D- 72336 Balingen Betriebsstätte: Biologa GmbH Hauptstraße 27 D- 72336 Balingen-Weilstetten Telefon: +49 7433 955 7172 Telefax: +49 7433 955 6803 Email: info@biologa.de Internet: www.biologa-gmbh.com NEFA-EL-ITECH-V1.0.0-15.03.2016...
