KAPITEL 3 - INSTALLATION
S1 Offen: Stop
S1 Geschlossen:
Rechtslauf
S2 Offen: Stop
S2 Geschlossen:
Linkslauf
3.3 Europäische EMV-
Richtlinie
Anforderungen für
EMV - konforme
Installationen
38
Schaltung 4
Rechts- und Linkslauf:
Folgende Parameter sind zu programmierern
DI1 auf Rechstslauf setzten: P263 = 9
DI2 auf Linkslauf setzen: P264 = 10
Die Quellen der Umrichterbefehle über Klemmen einstellen, d. h.,
P229=1 auf LOCAL Modus setzten.
1
2
3
4
S1
S2

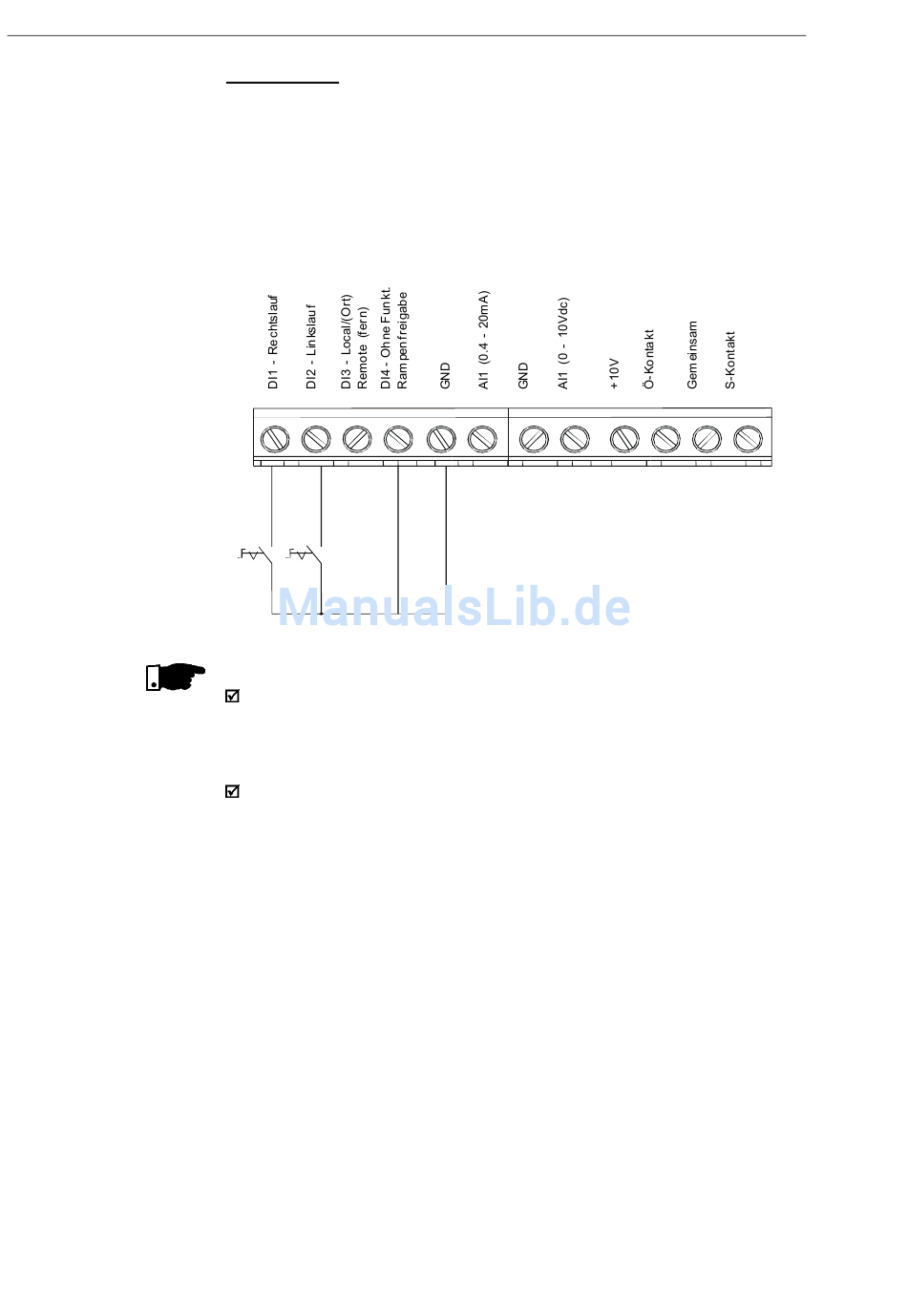

Bild 3.12 – Verdrahtung für Schaltung 4
BEMERKUNG:
Der Drehzahlsollwert kann über den analogen Eingang AI1 (wie
bei Schaltung 2), über die Bedieneinheit HMI (wie bei Schaltung
1) oder über andere Quellen (siehe Beschreibung der Parameter
P221 und P222) vorgegeben werden.
Falls bei dieser Betriebsart ein Netzfehler mit Schalter S1 offen
und S2 geschlossen vorkommt, wird der Motor automatisch wieder
eingeschaltet, sobald das Netz hergestellt wird.
Bei der Entwicklung der CFW-10 Frequenzuzrichterreihe wurden
sämtliche Aspekte betreffend Sicherheit und Elektromagne-tische
Verträglichkeit berücksichtigt. Die CFW-10 FUs haben keine
wesentliche Funktion, wenn sie nicht an andere Komponenten (z.B.
Motor) angeschlossen werden. Daher hat das Basisprodukt keine
CE Marke, die die Konformität mit der EMV Richtlinie bestätigt. Der
Endverbraucher ist persönlich für die EMV-Konformität der ganzen
Installation verantwortlich. Jedoch, wird der FU gemäß den
Anweisungen der Betriebsanleitung vorschriftgemäß installiert, mit
Einsatz der empfohlenen Filtern und EMV-Maßnahmen, dann werden
auch alle Anforderungen der EMV Richtlinie 89/336/EEC erfüllt, wie
in der EMV Norm für Produkte für Leistungsantriebs-systeme
EN61800-3 definiert. Die Konformität der gesamten Reihe des
CFW-10 FUs basiert auf Typenprüfungen von einige repräsentative
Modelle dieser Reihe. Eine technische Konstruktionsdatei wurde
überprüft und von einer kompetenten Prüfstelle genehmigt (TCF-
"Technical Construction File").
5
6
7
8
9
10
11
12
