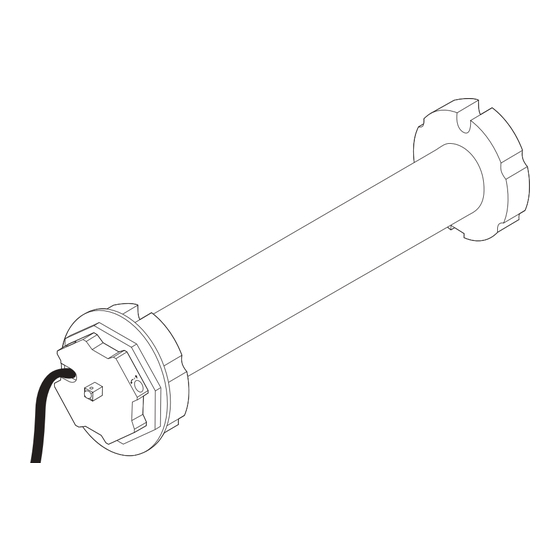

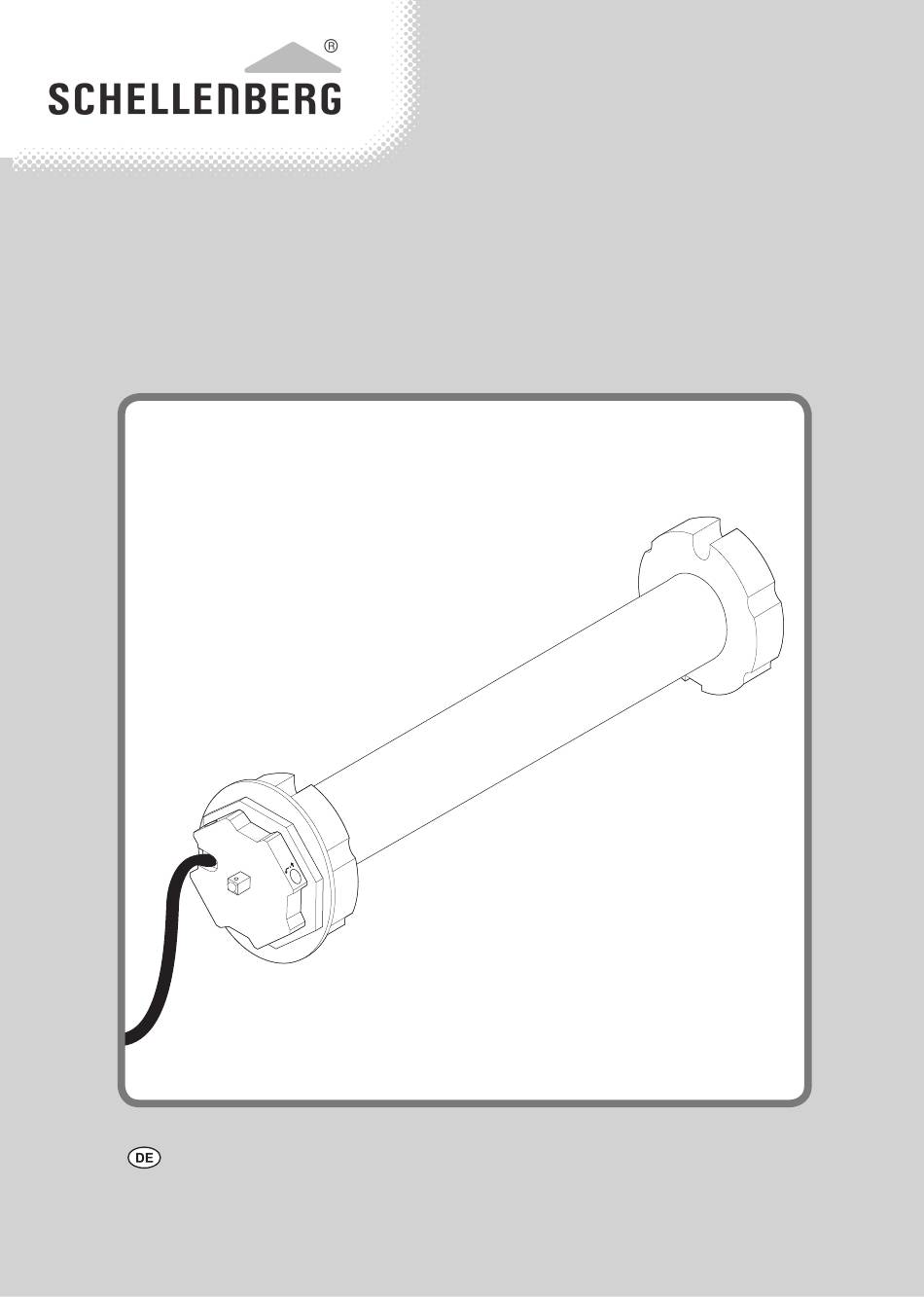

- Seite 1 Markisenmotor STANDARD 40 20273...
- Seite 2 Manuelle Korrektur der Endlage (ausgefahren) ................Manuelle Korrektur der Endlage (eingefahren) ................Urheberrechtlich geschützt, 2018, Alfred Schellenberg GmbH – alle Rechte vorbehalten. Jede vom Urheberrechtsgesetz nicht zu- gelassene Verwertung, insbesondere Vervielfältigung, Übersetzung, Verarbeitung bzw. Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten.
- Seite 3 Mängel an den Markisenanlagen müssen vor dem Einbau des Produktes behoben und beschädigte Teile ersetzt werden. Eine andere oder darüber hinausgehende Verwendung des Produktes gilt nicht als bestimmungsgemäß. Das Produkt ist nur mit den von Schellenberg freigegebenen Steuerelementen zu betreiben. Für Personenschäden, Sachschäden und Folgeschäden bei nicht bestimmungsgemäßer Verwendung haftet die...
- Seite 4 Sie bitte eine Kopie des Belegs sowie eine Beschreibung des aufgetretenen Mangels bei. Die Garantiezeit für Ihr erworbenes Schellenberg-Produkt beträgt 3 Jahre (siehe Verpackungsaufdruck) und beginnt mit dem Kaufdatum Ihres Produktes. Diese Herstellergarantie lässt gesetzliche Gewährleistungsansprüche, die Ihnen als Verbraucher gegenüber dem Verkäufer nach geltendem Recht einschließlich besonderer Schutzbestimmungen für Verbraucher zustehen...
- Seite 5 2 - 4x...
- Seite 6 MONTAGE Die Markisenanlage ist vor dem Umbau zwingend mit Spanngurten zu sichern!
- Seite 14 230 V, 50 Hz Legen Sie den Anschluss an eine freischaltbare Leitung. Arbeiten an elektrischen Anlagen dürfen nur von zugelassenen Elektrofachkräften ausgeführt werden.
- Seite 15 HINWEISE ZUR ENDLAGENEINSTELLUNG Bei der Schalterstellung (AB) muss die Markise ausfahren, andernfalls muss das Kabel für die (Auf) und (AB)-Rich- tung im Steuerelement getauscht werden. Legen Sie den Anschluss an eine freischaltbare Leitung. Arbeiten an elektrischen Anlagen dürfen nur von zugelassenen Elektrofachkräften ausgeführt werden.
- Seite 16 ENDLAGEN EINSTELLUNG Lassen Sie die Markise zur Sicherheit nur bis maximal 90 % ausfahren. 1. Wenn Markise ≤ 90 %, dann Schritt 18, Seite 17. 2. Wenn Markise > 90 %, sofort stoppen uns Schritt 23, Seite 23. STOP!
- Seite 17 100%...
- Seite 18 Lassen Sie die Markise zur Sicherheit nur bis maximal 90 % einfahren. 1. Wenn Markise ≤ 90 %, dann Schritt 20, Seite 19. 2. Wenn Markise > 90 %, sofort stoppen und Schritt 26, Seite 24. STOP!
- Seite 19 100%...
- Seite 20 100%...
- Seite 21 100%...
- Seite 22 ANSCHLUSSPLÄNE grün/gelb blau braun/schwarz 230 V, 50 Hz 2 5 4 0 0 25550/25551 Zeitschaltuhr 2 3 0 0 3 2 5 5 0 0 25555/25557 Schalter 2 5 0 0 3 24200 Relais 25550 25550 Zeit- 25550/25551 25555 schaltuhr 25555 25555/25557...
- Seite 23 MANUELLE KORREKTUR DES ENDPUNKTES (AUSGEFAHREN) CLICK...
- Seite 24 MANUELLE KORREKTUR DES ENDPUNKTES (EINGEFAHREN) CLICK...
