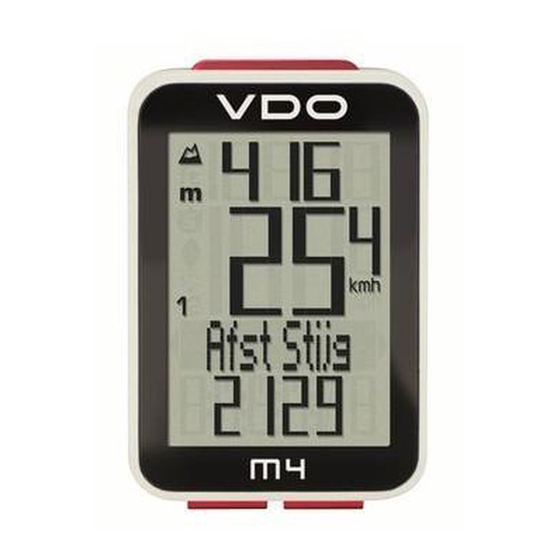

VDO Cyclecomputing M4 WR Anleitung
  1. Anleitungen
  2. Marken
  3. VDO Cyclecomputing Anleitungen
  4. Fahrradcomputer
  5. M4 WR
  6. Anleitung

VDO Cyclecomputing M4 WR Anleitung

Vorschau ausblenden Andere Handbücher für M4 WR:
Inhaltsverzeichnis

Werbung

Quicklinks

Montage-Video
Bedien-Video
Einstell-Video
www.vdocyclecomputing.com/service

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für VDO Cyclecomputing M4 WR

Inhaltszusammenfassung für VDO Cyclecomputing M4 WR

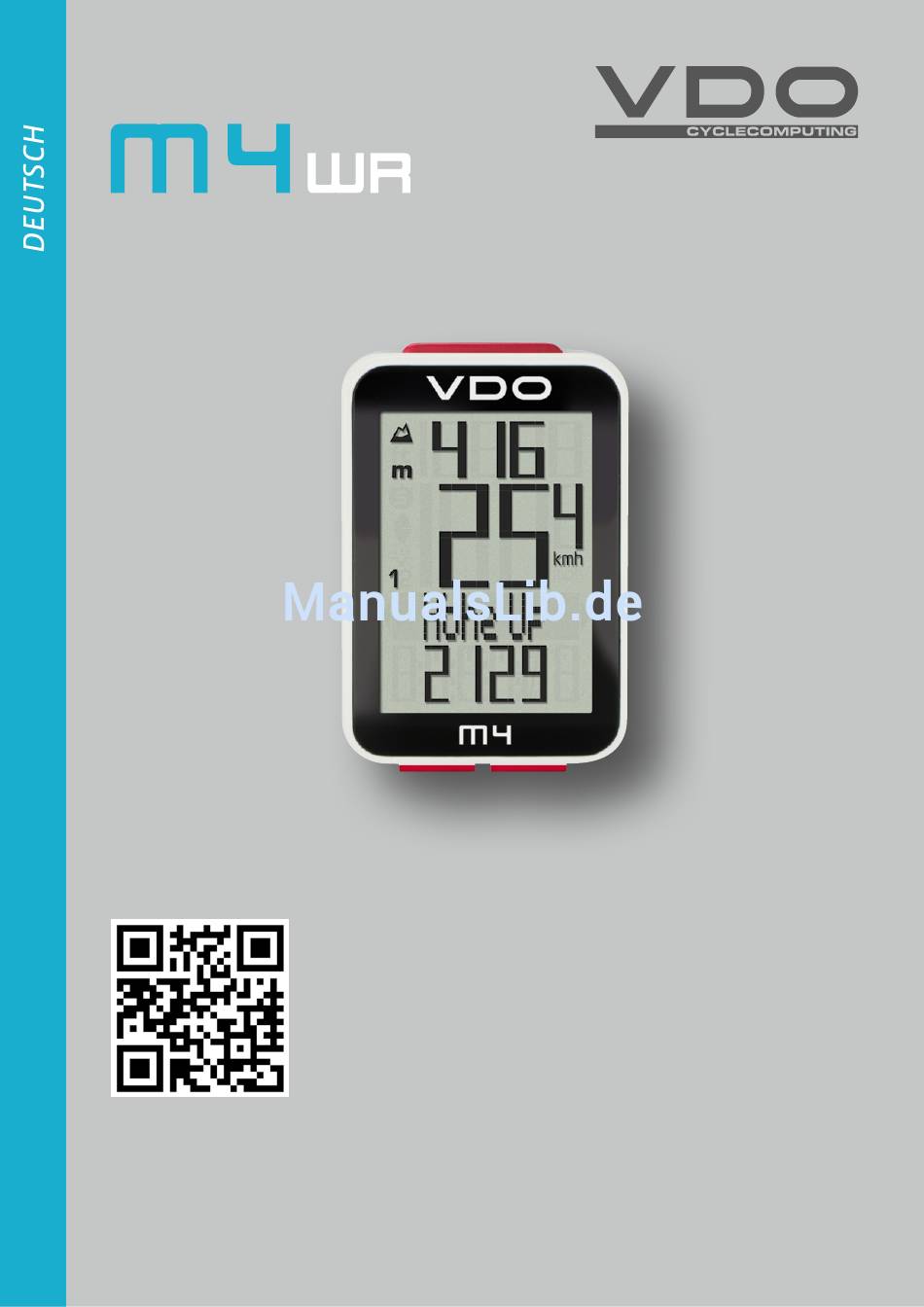

  • Seite 1 Montage-Video Bedien-Video Einstell-Video www.vdocyclecomputing.com/service...

  • Seite 2: Verpackungsinhalt

    M4 WR Vorwort Herzlichen Glückwunsch. Mit Ihrer Wahl für einen VDO Computer haben Sie sich für ein technisch und qualitativ sehr hochwertiges Gerät entschieden. Um den Computer optimal nutzen zu können, empfehlen wir Ihnen, diese Anleitung sorgfältig zu lesen. Sie erhalten alle Hinweise zur Bedienung sowie viele weitere nützliche Tipps.

  • Seite 3: Inhaltsverzeichnis

    M4 WR Inhaltsverzeichnis Das Display ..............04 Navigator Einstellen ............. 38 Die Tasten ..............06 Navigator auf NULL zurückstellen ......39 Die Funktionen .............. 07 Trip-Section-Zähler ............40 Abrufen der Gesamtwerte ........... 11 Trip-Section-Zähler auf NULL zurückstellen ..... 41 Die Bedienung während der Fahrt ......13 Tourdaten nach der Fahrt zurückstellen ....

  • Seite 4: Das Display

    M4 WR Das Display Der VDO M4 hat ein großes, sehr gut ablesbares Display. Das Display kann in 4 Bereiche unterteilt werden. Bereich 1: Bereich 1 Im oberen Bereich des Displays wird permanent die aktuelle Höhe angezeigt. Bereich 2 Bereich 2:...
  • Seite 5 M4 WR Das Display Im linken Display-Bereich neben der Geschwindigkeits- Anzeige finden Sie die Symbole: „ “: Das Symbol ist AN, wenn der Trip-Section-Zähler gestartet wurde. Nähere Beschreibung des Trip-Section-Zählers finden Sie auf Seite 40. „ “ oder „ “...

  • Seite 6: Die Tasten

    M4 WR Die Tasten Der VDO M4 hat 3 Tasten. Im Funktions-Modus: – In den Funktionen rückwärts blättern – Öffnen des Einstell-Modus (Taste gedrückt halten) – Aufruf der Gesamt-Werte für Strecke und Fahrzeit, Höhenmeter Bergauf/Bergab (Taste gedrückt halten) Im Einstell-Modus: –...

  • Seite 7: Die Funktionen

    M4 WR Die Funktionen Der VDO M4 hat folgende Funktionen: Aktuelle Geschwindigkeit Die aktuelle Geschwindigkeit wird permanent im Display angezeigt. Bei einem Radumfang von 2155 mm beträgt die maximal mögliche Geschwindigkeit 199 kmh oder 124 mph. Aktuelle Höhe Die aktuelle Höhe wird permanent im Display angezeigt.

  • Seite 8: Durchschnitts-Geschwindigkeit

    M4 WR Funktionen auf der BIKE-Taste Durchschnitts-Geschwindigkeit auf der aktuellen Tour Die Durchschnitts-Geschwindigkeit wird mit einer Genauigkeit von 2 Stellen hinter dem Komma angegeben. Maximale Geschwindigkeit auf der aktuellen Tour Die maximale Geschwindigkeit wird mit einer Genauigkeit von 2 Stellen hinter dem Komma angegeben.
  • Seite 9 M4 WR Funktionen auf der BIKE-Taste Navigator Der Navigator ist ein ZWEITER, völlig unabhängiger Tages-Streckenzähler. Der Navigator dient zum Ausmessen von Teilstrecken. Besonders wenn man eine Tour nach einem „Roadbook“ nachfährt ist der Navigator sehr hilfreich. Der Navigator kann: – beliebig oft und unabhängig vom Tages-Strecken-Zähler auf NULL zurückgestellt werden...
  • Seite 10 M4 WR Funktionen auf der ALTI-Taste Mit der ALTI-Taste rufen Sie folgende Höheninformationen ab: Aktuelle Steigung/Gefälle Anzeige der Steigung/des Gefälles in Prozent. Höhenmeter Bergauf Hier werden die Bergauf gefahrenen Höhenmeter der aktuellen Tour angezeigt. Maximale Höhe Hier wird die maximal erreichte Höhe auf der aktuellen Tour angezeigt.

  • Seite 11: Höhenmeter Bergab

    M4 WR Funktionen auf der ALTI-Taste Höhenmeter Bergab In dieser Funktion sehen Sie die Bergab gefahrenen Höhenmeter auf der aktuellen Tour. Durchschnitts-Gefälle Diese Funktion zeigt Ihnen das durchschnittliche Gefälle auf der aktuellen Tour. Maximal-Gefälle Hier sehen Sie die das bisher gefahrene maximale Gefälle auf der aktuellen Tour.
  • Seite 12 M4 WR Abrufen der Gesamtwerte Gesamtstrecke 1 (Summe aller Tagestouren mit Rad 1) Die Gesamt-Strecke zählt bis 99.999 KM oder Meilen. Beim Überschreiten dieses Wertes beginnt die Gesamtstrecken-Zählung wieder bei Null. Wenn von Meilen auf KM umgestellt wird und das Umrechnungsergebnis über 100.000 KM ergibt,...

  • Seite 13: Die Bedienung Während Der Fahrt

    M4 WR Die Bedienung während der Fahrt Während der Fahrt können die Anzeige-Funktionen über die Taste BIKE und die Taste ALTI abgerufen werden (blättern vorwärts durch die Funktionen). Durch einen kurzen Druck auf die Taste BIKE oder die Taste ALTI wird die nächste Funktion ins Display gebracht.

  • Seite 14: Montage Der Halterung Und Des Sensors

    M4 WR Montage der Halterung und des Sensors Beginnen Sie mit der Montage von Sensor und Magnet. SENSOR STEP 1 Legen Sie das Unterleg-Gummi unter den Sensor. Montieren Sie den Sensor auf der Gabelseite, an der Sie später den Computer am Lenker montieren wollen (rechts oder links) mit beiliegendem Kabelbinder (zunächst lose, noch nicht...

  • Seite 15: Computer In Die Halterung Einsetzen

    M4 WR Einsetzen des Computers in die Halterung Das VDO Twist-Click-System verbindet den Computer sicher mit der Lenkerhalterung. LOck Und so geht es: STEP 1 UNLOck Computer in 10 Uhr-Position in die Halterung einsetzen. STEP 2 Computer nach rechts auf 12-Uhr-Position drehen, und in das Haltesystem einrasten.

  • Seite 16: Die Einstellungen

    M4 WR Die Einstellungen – Sprache Beim VDO M4 können Sie folgende Sprachen für die Display-Anzeige einstellen: – Deutsch – Englisch – Französisch – Italienisch – Spanisch – Holländisch – Polnisch Und so geht es: Die SET-Taste gedrückt halten, bis sich das Menü öffnet.
  • Seite 17 M4 WR Die Einstellungen – Sprache Mit der BIKE- oder der ALTI-Taste können Sie nun eine andere Sprache auswählen. Mit der SET-Taste bestätigen Sie Ihre Spracheinstellung. Im Display bekommen Sie die Rückmeldung Set OK. Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE- oder der ALTI-Taste auf die anderen Einstellungen.

  • Seite 18: Maßeinheit

    M4 WR Die Einstellungen – Maßeinheit In der Masseinheiten-Einstellung legen Sie die Mess-Formate fest für: – Geschwindigkeit (kmh oder mph) – Höhe (Meter oder Fuss) – Temperatur (C oder F) – Uhrzeit (24 Std. oder 12 Std mit AM/PM) Und so geht es: Die SET-Taste gedrückt halten, bis sich das Menü...
  • Seite 19 M4 WR Die Einstellungen – Maßeinheit Im Display erscheint nun die Einstellung für das Uhrenformat. Hier können Sie ein 24 Stunden- oder ein 12 Stunden-Format mit AM/PM-Anzeige einstellen. Die Auswahl machen Sie mit der BIKE-Taste. Mit der SET-Taste bestätigen Sie die Auswahl.

  • Seite 20: Die Einstellungen - Radumfang / Radgröße

    M4 WR Die Einstellungen – Radumfang / Radgröße Sie können am VDO M4 den Abroll-Umfang ihres Rades in Millimetern einstellen oder aus einer Reifen-Tabelle Radumfang Radumfang den passenden Reifen auswählen. Reifengrösse ETRTO in mm in inch 16 x 1,75 47-305...
  • Seite 21 M4 WR Die Einstellungen – Radumfang / Radgröße So stellen Sie den Radumfang ein: Die SET-Taste gedrückt halten, bis sich das Menü öffnet. Mit der BIKE-Taste wechseln Sie von Totalwerte zu Einstellung. Die Einstellung öffnen Sie mit der SET-Taste. Im Display erscheint „Language“.
  • Seite 22 M4 WR Die Einstellungen – Radumfang / Radgröße Einstellung Manuell über Eingabe des Abroll-Umfangs in Millimetern Die Ersten beiden Ziffern (im Beispiel „21“ blinken). Mit der BIKE- oder der ALTI-Taste können Sie diese Ziffern auf den von Ihnen gewünschten Wert einstellen.
  • Seite 23 M4 WR Die Einstellungen – Radumfang / Radgröße Einstellung der Radgröße über Reifen-Liste Öffnen Sie die Einstellung der Radgröße über die Reifen Liste mit der SET-Taste (Siehe Seite 21). Im Display sehen Sie SELECT. Mit der BIKE- oder der ALTI-Taste blättern Sie durch die Reifen-Liste, bis Ihr Reifen angezeigt wird (hier im Beispiel 26 x 2,35).

  • Seite 24: Die Einstellungen - Uhrzeit

    M4 WR Die Einstellungen – Uhrzeit Sie können im VDO M4 die Uhrzeit im 12-Stunden AM / PM-Format oder im 24-Stunden-Format einstellen. Das Uhren-Format legen Sie in den Einstellungen zur Masseinheit fest (Siehe Seite 18). So stellen Sie die Uhrzeit ein: Die SET-Taste gedrückt halten, bis sich das Menü...
  • Seite 25 M4 WR Die Einstellungen – Uhrzeit Nun blinken die Minuten im Display. Anzeige im 24 h-Format Mit der BIKE- oder der ALTI-Taste stellen Sie die Minuten ein. Anzeige im 12 h-Format Mit der SET-Taste bestätigen Sie die Einstellung. Im Display bekommen Sie die Rückmeldung Set OK.

  • Seite 26: Starthöhe

    M4 WR Die Einstellungen – Starthöhe Sie können beim M4 zwei verschieden Starthöhen einstellen. Starthöhe 1 kann die Höhe Ihres Wohnortes sein, Starthöhe 2 kann die Höhe Ihres Urlaubsortes sein. Die Starthöhe wird benötigt, um vor dem Start einer Tour die über den Luftdrucksensor gemessene Höhe auf die...

  • Seite 27: Die Einstellungen - Aktuelle Höhe

    M4 WR Die Einstellungen – Starthöhe Wenn der korrekte Wert der Starthöhe eingestellt ist, bestätigen Sie die Einstellung mit der SET-Taste. Im Display bekommen Sie die Rückmeldung Set OK. Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste oder der ALTI-Taste auf die anderen Einstellungen.
  • Seite 28 M4 WR Die Einstellungen – Aktuelle Höhe Sie können die aktuelle Höhe entweder als Höhe in Metern/Fuss oder über die Eingabe des Luftdrucks über NN einstellen. Wir erklären zuerst die Einstellung der aktuellen Höhe über die Eingabe der Höhe in Metern (oder Fuss).
  • Seite 29 M4 WR Die Einstellungen – Aktuelle Höhe Einstellung der aktuellen Höhe über die Eingabe des Luftdrucks über NN. Als zweite Möglichkeit können Sie auch die aktuelle Höhe über den Luftdruck über NN einstellen. So geht die Einstellung der aktuellen Höhe über die Eingabe des Luftdrucks über NN.

  • Seite 30: Gesamtstrecke

    M4 WR Die Einstellungen – Gesamtwerte / Gesamtstrecke Sie können am VDO M4 die gefahrene Gesamtstrecke einstellen. z. B. am Beginn der neuen Radsaison können Sie hier Ihre Daten eingeben. Sie können die Gesamtstrecke getrennt für Rad 1 oder Rad 2 einstellen.
  • Seite 31 M4 WR Die Einstellungen – Gesamtwerte / Gesamtstrecke Die linke Ziffer blinkt. Mit der BIKE-Taste können Sie die Ziffer erhöhen. Mit der ALTI-Taste können Sie die Ziffer reduzieren. Wenn diese Ziffer eingestellt ist, bestätigen Sie die Einstellung mit der SET-Taste.

  • Seite 32: Die Einstellungen - Gesamtwerte / Gesamtfahrzeit

    M4 WR Die Einstellungen – Gesamtwerte / Gesamtfahrzeit Am VDO M4 können Sie die Gesamt-Fahrzeit einstellen. Z.B. zu Beginn der neuen Radsaison können Sie hier Ihre Gesamt-Fahrzeit (Summe der Fahrzeit aller Touren) einstellen. Die Einstellung können Sie getrennt für Rad 1 und Rad 2...
  • Seite 33 M4 WR Die Einstellungen – Gesamtwerte / Gesamtfahrzeit Die nächste Ziffer links beginnt zu blinken und ist für die Einstellung bereit. Mit der BIKE- oder der ALTI-Taste stellen Sie den Wert für diese Ziffer ein. Mit der SET-Taste bestätigen Sie die Einstellung.

  • Seite 34: Höhenmeter Bergauf

    M4 WR Die Einstellungen – Gesamtwerte / Höhenmeter bergauf Am M4 können Sie die Jahres-Höhenmeter Bergauf einstellen. Zu beginn einer neuen Saison, oder wenn Sie die Daten von Ihrem bisherigen Fahrradcomputer auf den neuen VDO M4 übernehmen wollen, können Sie das in dieser Einstellung machen.
  • Seite 35 M4 WR Die Einstellungen – Gesamtwerte / Höhenmeter bergauf Die zweite Ziffer blinkt. Mit der BIKE-Taste erhöhen Sie den Wert. Mit der ALTI-Taste reduzieren Sie den Wert dieser Ziffer. Den Wert bestätigen Sie mit der SET-Taste. Wenn alle Ziffern eingestellt sind, bestätigen Sie die Einstellung mit der SET-Taste.

  • Seite 36: Höhenmeter Bergab

    M4 WR Die Einstellungen – Gesamtwerte / Höhenmeter bergab Am M4 können Sie die Jahres-Höhenmeter Bergab einstellen. Zu beginn einer neuen Saison, oder wenn Sie die Daten von Ihrem bisherigen Fahrradcomputer auf den neuen VDO M4 übernehmen wollen, können Sie das in dieser Einstellung machen.
  • Seite 37 M4 WR Die Einstellungen – Gesamtwerte / Höhenmeter bergab Die zweite Ziffer blinkt. Mit der BIKE-Taste erhöhen Sie den Wert. Mit der ALTI-Taste reduzieren Sie den Wert dieser Ziffer. Den Wert bestätigen Sie mit der SET-Taste. Wenn alle Ziffern eingestellt sind, bestätigen Sie die Einstellung mit der SET-Taste.

  • Seite 38: Navigator Einstellen

    M4 WR Navigator Einstellen Der Navigator ist ein zweiter, völlig unabhängiger, Tagesstreckenzähler. Der Navigator kann – beliebig oft während einer Tour auf Null zurückgestellt werden – auf einen Strecken-Wert eingestellt werden – von dem eingestellten Strecken-Wert vorwärts oder rückwärts zählen.

  • Seite 39: Navigator Auf Null Zurückstellen

    M4 WR Navigator Einstellen Die zweite Ziffer links blinkt. Mit der BIKE- oder der ALTI-Taste verändern Sie die Ziffer. Mit der SET-Taste bestätigen Sie die Eingabe. Wenn alle Ziffern eingestellt sind, bestätigen Sie die Eingabe mit der SET-Taste. Im Display bekommen Sie die Rückmeldung Set OK.

  • Seite 40: Trip-Section-Zähler

    M4 WR Trip Section-Zähler Der VDO M4 hat einen Zeit- und Streckenzähler, der ähnlich funktioniert wie eine Stoppuhr. Wenn der Trip-Section-Zähler läuft, dann werden die Zeit und die in dieser Zeit gefahrene Strecke erfasst. Start des Trip-Section-Zählers Drücken Sie gleichzeitig die BIKE- und die SET-Taste (kurz).

  • Seite 41: Trip-Section-Zähler Auf Null Zurückstellen

    M4 WR Trip-Section-Zähler auf NULL zurückstellen Zum Zurückstellen muss entweder die Teil-Zeit oder die Teil-Strecke im Display angezeigt werden. Die BIKE-Taste gedrückt halten. Im Display erscheint der Text Trip Section RESET. Wenn Sie die BIKE-Taste weiter gedrückt halten, werden nun die Trip Section-Daten auf Null zurückgestellt.

  • Seite 42: Rad-Auswahl Rad 1 Oder Rad 2

    M4 WR Rad-Auswahl Rad 1 oder Rad 2 Der VDO M4 kann an zwei Rädern eingesetzt werden. Für jedes Rad werden die Daten getrennt erfasst und gespeichert. Hier stellen Sie ein, mit welchem Rad Sie gerade fahren wollen. So geht es: Halten Sie die BIKE-Taste + SET-Taste gleichzeitig für...

  • Seite 43: Rekalibrieren Der Höhe Vor Dem Start

    M4 WR Rekalibrieren der Höhe vor dem Start Warum muss man den M4 rekalibrieren? Der aktuelle Luftdruck wird vom M4 gemessen und in eine Höhenanzeige umgerechnet. Wetterbedingt ändert sich der Luftdruck täglich. Das führt zu einer sich ständig ändernden aktuellen Höhenanzeige.
  • Seite 44 M4 WR Rekalibrieren der Höhe vor dem Start Neben der Auswahl zwischen den beiden Starthöhen kann man auch einen Wert unter „aktuelle Höhe“ eingeben. Das macht man, wenn man weder von Starthöhe 1 noch von Starthöhe 2 losfährt. Bestätigen Sie „Aktuell Höhe“ mit der SET-Taste.
  • Seite 45 M4 WR Rekalibrieren der Höhe vor dem Start Die Eingabe über den Luftdruck ist dann praktisch, wenn man irgendwo ist, wo man die Höhe nicht genau kennt. Der Luftdruck über NN wird im M4 auf die aktuelle Höhe umgerechnet. Angaben zum Luftdruck über NN für den Ort, wo Sie gerade sind, erhalten Sie über die diversen Wetter-Webseiten,...

  • Seite 46: Beleuchtungs-Modus Ein- Oder Aus-Schalten

    M4 WR Beleuchtungs-Modus EIN- oder AUS-schalten Der M4 hat eine Display-Beleuchtung. Um die Display-Beleuchtung zu nutzen, wird der Beleuchtungs-Modus aktiviert. Und so geht es: Drücken Sie die ALTI-Taste und die SET-Taste gleichzeitig kurz. Der Licht-Modus ist nun aktiviert. Das erkennt man am Beleuchtungs-Symbol im Display.

  • Seite 47: Batterie-Status-Anzeige

    M4 WR Batterie-Status-Anzeige Der VDO M4 hat eine Batterie-Warnung. Wenn die Batterie unter ein bestimmtes Spannungs-Niveau abfällt, erhalten Sie im Display eine Warn-Anzeige. Durch Drücken einer beliebigen Taste verschwindet diese Warnmeldung. Sie haben nach einer Batterie-Warnmeldung noch ca. 2 Wochen Zeit, die Batterie zu erneuern.

  • Seite 48: Garantiebedingungen

    M4 WR Garantiebedingungen VDO Cycle Parts gewährt für Ihren VDO-Computer eine Bei einer berechtigten Reklamation erhalten Sie von uns ein Garantie von 2 Jahren ab Kaufdatum. Die Garantie vergleichbares Austauschgerät. Ein Anspruch auf Ersatz des erstreckt sich auf Material- und Verarbeitungsfehler am Com- identischen Modells besteht nicht, wenn durch Modellwechsel puter selbst, am Sensor/Sender und an der Lenkerhalterung.

  • Seite 49: Fehlerbehebung

    M4 WR Fehlerbehebung Fehler Mögliche Ursache Behebung Halbe Segmente in der Anzeige Computer-Software läuft nach Batterie herausnehmen und erneut (z.B. nach einem Batteriewechsel) Batteriewechsel nicht korrekt einsetzen Keine Geschwindigkeits-Anzeige Abstand von Sensor zu Magnet zu groß Position von Sensor und Magnet...

  • Seite 50: Technische Daten

    M4 WR Technische Daten Computer: Fahrzeit Messbereich: ca. 49 H x 33 B x 12 T mm bis 99:59:59 HH:MM:SS Tagestour-Zähler Messbereich: Gewicht Computer: bis 9.999,99 km oder mi NAVIGATOR Messbereich: ca: 30 g Gewicht Lenkerhalterung: von -99,99 bis +999,99 km oder mi ca.

  • Seite 51: Korrekte Entsorgung Dieses Produkts (Elektromüll)

    M4 WR Korrekte Entsorgung dieses Produkts (Elektromüll) (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem sepa- raten Sammelsystem). Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf.
  • Seite 52 Cycle Parts GmbH Le Quartier Hornbach 13 67433 Neustadt/Weinstrasse (Germany) +49 (0) 63 21- 95 82 7 - 0 www.vdocyclecomputing.com...
