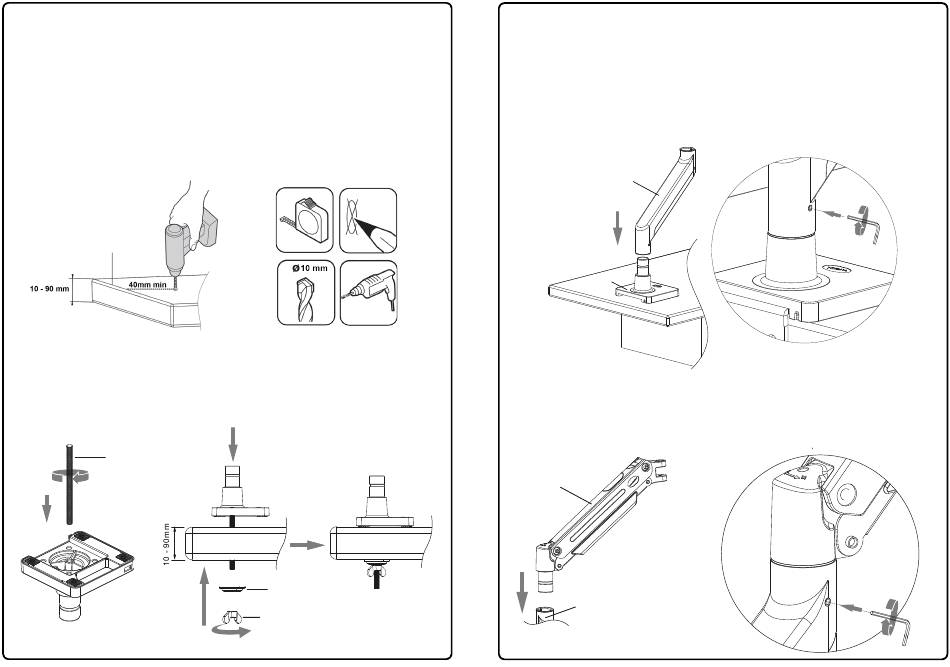

1b - Installation über den Schreibtisch
1. Lokalisieren und positionieren Sie die Stelle, an der der Monitorarmsockel auf Ihrem Schreibtisch/ihrer Arbeits-
fläche stehen soll. Sie müssen mindestens 40 mm von der Rückseite des Schreibtisches entfernt sein, damit der
Monitorarmsockel vollständig auf dem Schreibtisch/der Arbeitsfläche aufliegt - siehe Abbildung 'F'.
2. Messen und markieren Sie mit einem Bleistift, wo Sie das Loch haben möchten und bohren Sie das Loch mit
einem 10mm Bohrer.
Bitte beachten Sie: Wenn Sie schwere Bildschirme an diesem Monitorarm montieren, prüfen Sie bitte, welche
Schreibtisch/Arbeitsfläche, an der Sie ihn montieren. (Beispiel: Holzoberflächen wie Span- oder MDF-Platten
sind komprimierte, hochverdichtete Platten und verursachen weniger wahrscheinlich Abdrücke oder Dellen.
Natürliche Holzoberflächen sind weicher (nicht komprimiert), so dass Sie einen zusätzlichen Schutz in Betra-
cht ziehen können.
Rückseite des
Schreibtisches
3. Befestigen Sie den Gewindebolzen (D) mit 4x vollen Umdrehungen an der Basis des Monitorarms - siehe Abbil-
dung 'G'.
4. Führen Sie den Gewindebolzen durch das im vorherigen Schritt entstandene Loch, fügen Sie die Sicherung-
splatte (F) und die Flügelmutter (D) hinzu und ziehen Sie sie fest - siehe Abbildung 'H'.
Abbildung 'G'
D
Abbildung 'F'
Abbildung 'H'
F
D
3
2 - Montage des Monitorarms
1. Nehmen Sie den unteren Arm (2) und schieben Sie die Buchse auf den Stecker am Monitorsockel (3), wobei Sie
-
darauf achten müssen, dass sie vollständig eingesteckt ist (bitte stellen Sie sicher, dass sie richtig herum sitzt) - siehe
Abbildung 'I'.
Verwenden Sie den 3-mm-Inbusschlüssel (E) und ziehen Sie die Madenschraube fest, um den Unterarm zu
befestigen.
HINWEIS: Ziehen Sie die Madenschraube nicht zu fest an. Dies soll lediglich verhindern, dass
sich der Arm trennt, und dient nicht der Einschränkung der Drehung.
-
2. Nehmen Sie den oberen Arm (1) und schieben Sie den Stecker in die Buchse am unteren Monitorarm (2). Achten
Sie darauf, dass er vollständig eingesteckt ist - siehe Abbildung 'J'. Verwenden Sie den 3mm nbusschlüssel (E) und
ziehen Sie die Madenschraube fest, um den oberen Arm zu fixieren.
HINWEIS: Ziehen Sie die Madenschraube nicht zu fest an. Dies soll lediglich verhindern, dass
sich der Arm trennt, und dient nicht der Einschränkung der Drehung.
1
2
Abbildung 'I'
2
3
Abbildung 'J'
4
E (3mm)
E (3mm)
