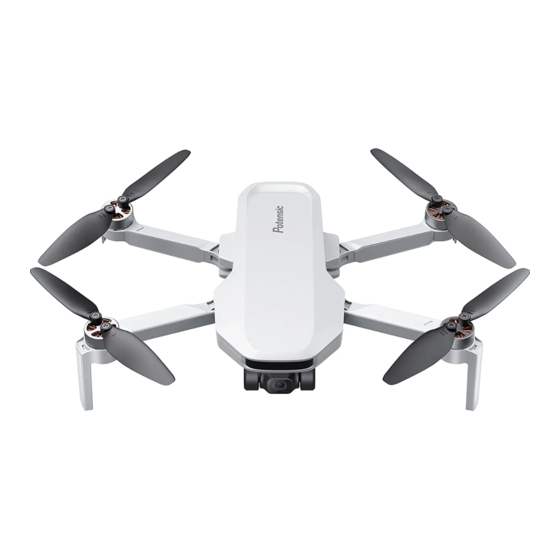

Potensic ATOM SE Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Potensic Anleitungen
  4. Drohnen, Quadrocopter & Multicopter
  5. ATOM SE
  6. Benutzerhandbuch

Potensic ATOM SE Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für ATOM SE:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

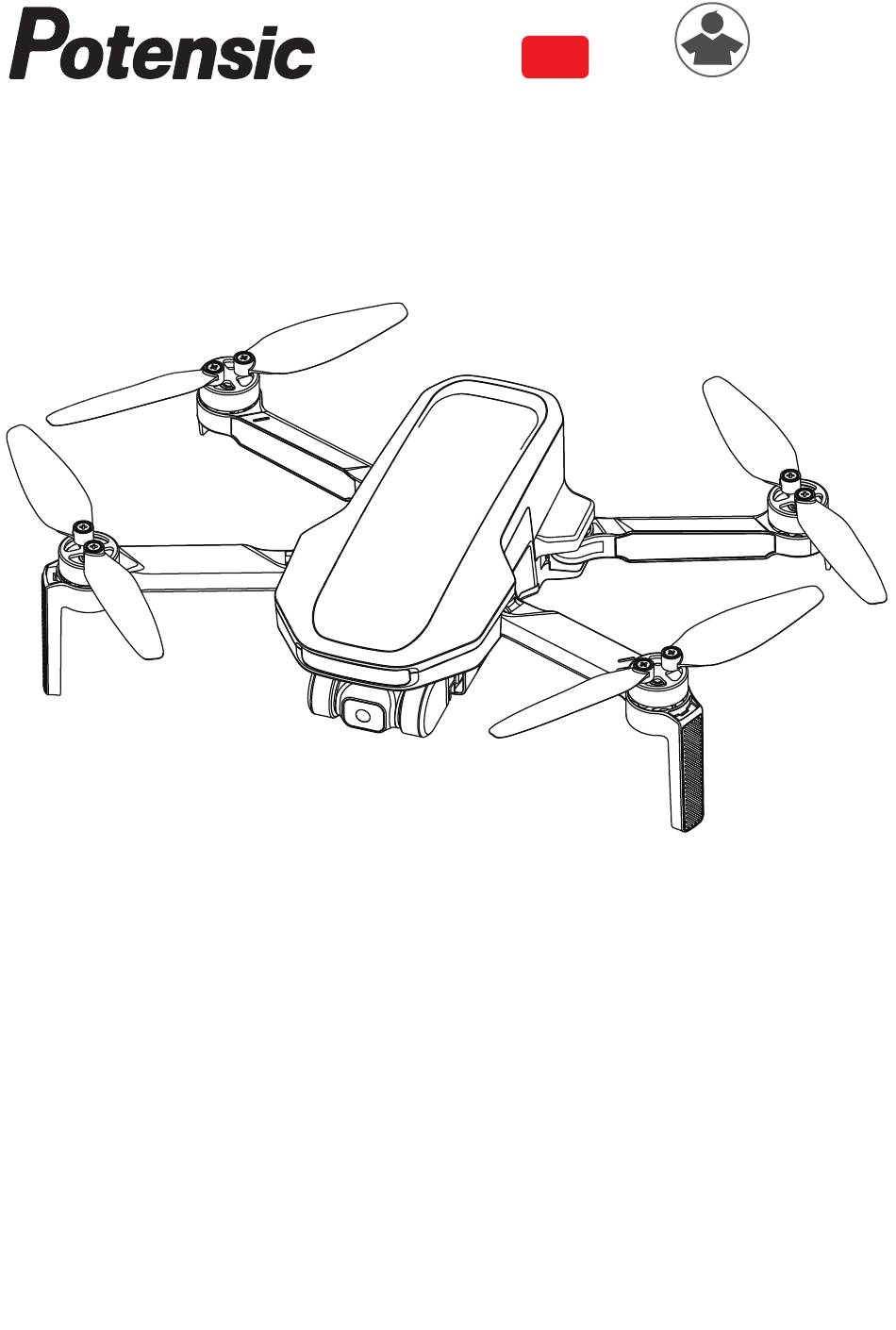

Benutzerhandbuch
Email: support@potensic.com
Email: support.uk@potensic.com
Email: support.de@potensic.com
ATOM
V02. 23. 12
Email: support.fr@potensic.com
Email: support.it@potensic.com
Email: support.es@potensic.com
SE
16+
Email: support.jp@potensic.com
Web: www.potensic.com
FB: www.facebook.com/Potensic
DANGER
Only suitable
for ages 16+

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Potensic ATOM SE

Inhaltszusammenfassung für Potensic ATOM SE

  • Seite 1 DANGER ATOM Only suitable for ages 16+ Benutzerhandbuch V02. 23. 12 Email: support@potensic.com Email: support.fr@potensic.com Email: support.jp@potensic.com Email: support.uk@potensic.com Email: support.it@potensic.com Web: www.potensic.com Email: support.de@potensic.com Email: support.es@potensic.com FB: www.facebook.com/Potensic...

  • Seite 2: Inhaltsverzeichnis

    Katalog 1. Haftungsausschlüsse und Hinweise 5. Fernsteuerung 1.1 Haftungsausschlüsse 5.1 Übersicht 1.2 Sicherheit & Vorsichtsmaßnahmen 5.2 Steuerknüppel-Modus 1.3 Warnungen und Tipps 5.3 Funktionen 5.4 Winkel der Antenne 2. Lesetipps 5.5 Fernsteuerungs-Kalibrierung 2.1 Beschreibung der Symbole 6. PotensicPro App 2.2 Hinweise zur Verwendung 2.3 Tutorial-Videos / PotensicPro App 6.1 App-Startseite herunterladen...

  • Seite 3: Haftungsausschlüsse Und Hinweise

    Bei Problemen mit Nutzung, Betrieb und Wartung, kontaktiere unseren Support oder einen Vertragshändler unseres Unternehmens. Das endgültige Auslegungsrecht dieses Dokuments und der zugehörigen Produktdokumentation liegt bei Potensic. Bei Änderungen besuche bitte die offizielle Website https://www.potensic.com, um die aktuellsten Informationen zu erhalten. 1.2 Sicherheit & Vorsichtsmaßnahmen...

  • Seite 4: Lesetipps

    04. Beim Aufbau der Drohne sollte man sich strikt an die im Benutzerhandbuch angegebenen Schritte halten und beim Fliegen einen Abstand von mindestens 1-2 m zum Benutzer oder anderen Personen einhalten, um zu vermeiden, dass die Drohne beim Fliegen oder Landen den Kopf, das Gesicht oder den Körper von Personen trifft, was zu Verletzungen führen kann.

  • Seite 5: Anmeldung Und Hilfe

    „Registrieren“. (Hinweis: Für die Registrierung ist eine Internetverbindung erforderlich) Hilfe holen Bitte lies das Handbuch, wenn du deine Atom SE Drohne erhältst. Wenn du Hilfe brauchst, wende dich bitte an unser Support-Team (support@potensic.com) mit der Bestellnummer. 2.5 Erklärungen zum Wortschatz Die Trägheitsmesseinheit ist der wichtigste Kernsensor der Drohne.

  • Seite 6: Produktübersicht

    Komponenten des Fluggeräts und der Fernsteuerung vorgestellt. 3.1 Einführung Mit seinem klappbaren Arm und dem leichten Gehäuse, das weniger als 250g wiegt, ist Atom SE leicht zu tragen. Die Drohne ist mit einem visuellen Positionierungssystem ausgestattet, das es ihm ermöglicht, in geringer Höhe sowohl in Innenräumen als auch im Freien genau zu...

  • Seite 7: Drohnen-Diagramm

    3.2 Drohnen-Diagramm 1. Ladeanzeige 10. Power/Frequenzpaarung Taste 2. TYPE-C-Ladeanschluss 11. Integrierte Ein-Achse-Gimbal 3. Batterieverriegelung Kamera 4. Steckplatz für SD-Karte 12. Bürstenloser Motor 5. Rücklicht 13. Propeller 6. Monokulares Sichtmodul 14. Arm 7. TOF-Modul 15. Antennenständer 8. Untere Kühlungslöcher 16. Schwenkbarer Arm 9.

  • Seite 8: Diagramm Für Die Fernsteuerung

    3.3 Diagramm für die Fernsteuerung 1. Power-Taste 6. Steuerknüppel Halte die Power-Taste 2s gedrückt, 7. Faltbare Doppelantenne um es ein- oder auszuschalten. 2. Akkustand-LEDs 8. Installationsposition für mobile Geräte Akkustand-LEDs zeigen die aktuelle Batteriestatus und Betriebsstatus der Wird verwendet, um mobile Geräte zu Fernsteuerung an.

  • Seite 9: Fluggerät Vorbereiten

    3.4 Fluggerät vorbereiten Die Drohne befindet sich in einem Lagerzustand, wenn die Drohne die Fabrik verlässt. Befolge die folgenden Schritte, um die Drohne zu erweitern. Klappe den Vorderarmen und den Hinterarmen nacheinander aus. Und stelle sicher, dass die Propellerblätter erweitert werden. 3.5 Fernsteuerung vorbereiten Das Smartphone und den Steuerknüppel montieren 1.

  • Seite 10: Aufladen/Ein- Und Ausschalten

    3.6 Aufladen/Ein- und Ausschalten Der Akku muss vor dem ersten Flug aktiviert werden, sonst schaltet er sich nicht ein. Schließe das USB-Lade- gerät am USB-C-Anschluss am Akku an (USB-Adapter ist nicht im Lieferumfang dieses Produkts enthalten; zum Aufladen kannst du ein Ladegerät verwenden, da es den FCC/CE-Spezifikationen entspricht). Die rote Ladeanzeige leuchtet während des Ladevorgangs auf und erlischt automatisch, wenn der Ladevorgang abgeschlossen ist.

  • Seite 11: Drohne

    Abschnitt werden die Funktionen der einzelnen Komponenten des Flugzeugs im Detail beschrieben. 4.1 Positionierung Atom SE verwendet die neue SurgeFly™ Flugsteuerungstechnologie von Potensic, die die folgenden beiden Positionierungsmodi unterstützt: GPS-Positionierung: Das GPS-Modul dient der präzisen Positionierung und unterstützt präzisen Schwebeflug, intelligenten Flug und automatische Rückkehr.

  • Seite 12: Flugstatusanzeige

    Die visuelle Positionsbestimmung ist nur ein Hilfsmittel für den Flug, bitte achte immer auf die Flugumgebung und die Änderungen des Positionsmodus und vertraue nicht zu sehr auf die automatische Beurteilung der Drohne. Der Benutzer muss die volle Kontrolle über die Fernsteuerung haben und jederzeit bereit sein, die Drohne manuell zu bedienen.

  • Seite 13: Intelligente Batterie

    4.4 Intelligente Batterie 4.4.1 Funktionsübersicht Die intelligente Atom SE Batterie mit Hochenergiezellen und fortschrittlichem Batteriemanage- mentsystem hat die folgenden Informationen: Grundlegende Parameter Modell: DSBT02B Anzahl der Zellen Kapazität der Batterie 2 Serien 2500mAh Nennspannung Ladespannung 7,2V 8,4V TYPE-C: 5V/3A Aufladeverfahren...

  • Seite 14: Einsetzen Und Entfernen Der Batterie

    4.4.2 Einsetzen und Entfernen der Batterie Einsetzen: Entnehmen: Setze den Akku horizontal in das Batteriefach der Drücke zunächst auf die intelligente Drohne, wie in der Abbildung unten gezeigt, bis ein Batterieverriegelung, um den Akku vom „Klick“ um den Akku vom Akkufach zu entfernen. Akkufach zu entfernen.

  • Seite 15: Propeller

    4.5 Propeller Die Propeller des Atom SE sind in zwei Arten unterteilt, die so konstruiert sind, dass sie sich in zwei verschiedene Richtungen drehen. Ein markierter Propellerblatt ist ein Vorwärtspropeller, der sich im Uhrzeigersinn dreht und die gleiche Markierung auf dem entsprechenden Arm hat;...

  • Seite 16: Flugdaten

    Ihre Flugdaten, außer bei vom Nutzer initiierten Uploads in die Cloud. 4.7 Ruderkamera 4.7.1 Servo Die Atom SE Kamera ist mit einer Servo-Plattform ausgestattet. Er bietet eine freie Nickensein- stellung von +20° bis -90° (0° in horizontaler Richtung). Der Neigungswinkel kann mit dem linken Paddelrad der Fernsteuerung eingestellt werden.

  • Seite 17: Beschreibung Der Sd-Karte

    Der Bildmodus im Format 1080P60 ist Center-Crop, FOV ca. 66°. 4.7.3 Bildspeicherung Die mit dem Atom SE aufgenommenen Videos und Fotos werden auf der SD-Karte gespeichert und nicht in der App oder im Telefonalbum des Benutzers. Vergewissere dich, dass die SD-Karte vor dem Flug eingelegt ist, da sonst keine Aufnahmen und Fotos möglich sind.

  • Seite 18: Steuerknüppel-Modus

    Die Fernsteuerung wählt automatisch die entsprechende Firmware aus, um sie an die unterschiedli- che Flugzeughardware anzupassen. Folgende Bildübertragungsstandards können erreicht werden: a. Atom SE: PixSync 2.0™ Bildübertragung b. Atom: PixSync 3.0™ Bildübertragung 5.2 Steuerknüppel-Modus Modus 1 (US-Hand) Linker Steuerknüppel Rechter Steuerknüppel Vorwärts...

  • Seite 19: Funktionen

    5.3 Funktionen 5.3.1 Liste der Funktionen 1. Verbinde den TYPE-C-Ladeanschluss mit dem USB-Ladegerät. 2. Wenn die Betriebsanzeige zu blinken beginnt, bedeutet dies, dass der Aufladen Ladevorgang läuft. 3. Wenn alle 4 LEDs leuchten, ist der Ladevorgang abgeschlossen und das Kabel kann abgezogen werden. Aufladen des Wenn die Fernsteuerung mit dem mobiles Gerät verbunden ist, lädt die Handys...
  • Seite 20 5.3.2 Anzeigelampen Wie in der Abbildung dargestellt, ist die Fernsteuerung mit 4 weißen LEDs ausgestattet, die den Akkustand und andere Statusanzeigen darstellen. Licht bleibt an LED 4 LED 1 Licht blinkend an LED 2 LED 3 Licht aus Anzeige des Ladevorgangs LED 1 LED 2 LED 3...

  • Seite 21: Frequenzpaarung Der Fernsteuerung

    5.3.3 Frequenzpaarung der Fernsteuerung Die Atom SE-Fernsteuerung und die Drohne haben die Frequenzpaarung bereits werkseitig abgeschlossen und können nach dem Einschalten verwendet werden. Wenn die Fernsteuerung oder die Drohne aus anderen Gründen ersetzt werden, musst die Fernsteuerung und die Drohne erneut verpaaren, bevor du es verwenden kannst.

  • Seite 22: Fernsteuerungs-Kalibrierung

    5.5 Fernsteuerungs-Kalibrierung 5.5.1 Wann muss eine Fernsteuerungs-Kalibrierung durchgeführt werden? 1. Der Joystick der Drohne wurde nicht berührt, aber driftet sie automatisch in eine Richtung. 2. Wenn sich die Drohne kontinuierlich automatisch dreht. 3. Wenn die Empfindlichkeit des Joysticks ist abnormal. 5.5.2 Kalibrierungsverfahren 1.

  • Seite 23: Potensicpro App

    6. PotensicPro App 6.1 App-Startseite Antippen, um Tutorial-Videos, Handbücher, Flugprotokolle anzusehen. Antippen, um zwischen den Modellen zu wechseln; wenn der Benutzer bereits mit der Fernsteuerung verbunden ist, wird das entsprechende Modell automatisch umgeschaltet. Anzeige des Verbindungsstatus Antippen, um die Flugschnittstelle zu öffnen Das Personal Center kann Probleme melden, Benutzerkonten ändern,...

  • Seite 24: Flugschnittstelle

    6.2 Flugschnittstelle 1. Rückkehr-Taste: Antippen, um zur Startseite zurückzukehren. 2. Navigationssymbolleiste: Zeigt den Drohnestatus und den Flugmodus an. 3. Flugmodus: 4. Positionierungsmodus: Video GPS-Positionierung Normal Visuelle Positionierung Sport Attitude-Modus Keine Positionierung 5. GPS-Status: Zeigt den Status des GPS-Signals und die Anzahl der gesuchten Satelliten an. 6.

  • Seite 25: Anzeige Von Fluggeschwindigkeit Und Entfernung

    9. Kamerainformationen/Einstellungen Fotoformat, Belichtungskorrektur EV, verbleibende Kapazität/verbleibende Anzahl der aufnehmbaren Fotos können im Fotomodus angezeigt werden. Wechsle zwischen verbleibende Kapazität und verbleibende Anzahl der aufnehmbaren Fotos Stelle die Belichtungskorrektur EV der Kamera ein. Wechsle das Fotoformat zwischen JPG und RAW+JPG. Auflösung, Belichtungskorrektur EV, verbleibende Kapazität/verbleibende Aufnahmezeit können im Videoaufnahmemodus angezeigt werden.

  • Seite 26: Bedeutung

    Die bestimmte Informationen wird auf Fluglageanzeige angezeigt, wie etwa die Ausrichtung und den Neigewinkel des Fluggeräts, die Position der Fernsteuerung und des Startpunkts. Die Fluglageanzeige kann den Winkel und die Richtung des Flugzeugs in Echtzeit wiedergeben, wie in der Abbildung unten dargestellt. Bildbeispiele Vorwärts: Rückwärts:...

  • Seite 27: Intelligente Flugmodi

    über den aktuellen Status deiner Drohne informiert zu sein. Wenn deine Handy-Version zu alt ist, kann es die Nutzung der App beeinträchtigen oder sogar ein Sicherheitsrisiko darstellen, weshalb wir empfehlen, es auszutauschen. Potensic ist nicht verantwortlich für die Erfahrungen und Sicherheitsprobleme, die durch alte Geräte verursacht werden.

  • Seite 28: Flugnotizen

    , um den Flugbildschirm aufzurufen. Erstnutzer sollten auf die Schaltfläche klicken Um der Animation zu folgen. 7.4 Flugmodus Der Atom SE unterstützt drei Flugmodi: Video, Normal, Sport, die in den App-Einstellungen umgeschaltet werden können. Video Aufwärts 2 m/s, abwärts 2 m/s, horizontal 6 m/s Beim ersten Gebrauch wechselt das System standardmäßig in den Anfängermodus.

  • Seite 29: Kompasses-Kalibrierung

    7.5 Kompasses-Kalibrierung 7.5.1 Wann ist der Kompass zu kalibrieren? 1. Die Kompasskalibrierung ist für den ersten Flug erforderlich. 2. Mehr als 50 km vom letzten Kalibrierungsort entfernt. Kalibriere nicht in Bereichen mit starken Magnetfeldern oder in der Nähe von großen Metallen, wie z. B.

  • Seite 30: Start / Landung / Schwebeflug

    7.7 Start / Landung / Schwebeflug 7.7.1 Manueller Start/Landung Abflug Schritt 1: Motorentriegelung (US-Hand / Modus 1) Bewege den Steuerknüppel wie unten gezeigt und lasse ihn los, wenn der Motor im Leerlauf läuft. oder Linker Rechter Linker Rechter Steuerknüppel Steuerknüppel Steuerknüppel Steuerknüppel Schritt 2: Abflug (US-Hand / Modus 1):...

  • Seite 31: Intelligenter Flug

    7.8 Intelligenter Flug 7.8.1 Kreisflug Schalte den Kreisflug ein, die Drohne nimmt die aktuelle Position als Mittelpunkt des Kreises und fliegt vorwärts zum Startpunkt des Kreises, warte darauf, dass Funktion der Benutzer in der App auf klickt, die Drohne fliegt mit der eingestellten Beschreibung Geschwindigkeit und Richtung um den Mittelpunkt des Kreises.

  • Seite 32: Wegpunktflug

    7.8.3 Wegpunktflug Mit der Wegpunkt-Flugfunktion kannst du mehr als 2 Wegpunkt-Koordinaten in Beschreibung der App-Karte festlegen, und die Drohne wird die Koordinaten in der von Ihnen der Funktion festgelegten Reihenfolge überfliegen. Wenn das GPS-Signal normal ist, tippe auf das und wähle , um den Wegpunktflug aufzurufen.

  • Seite 33: Bedingungen Für Rth

    Baum in der Luft ist, da die Drohne sonst während des Aufstiegs abstürzen kann. Der Atom SE hat keine automatische Hindernisvermeidung. Wenn die Drohne auf dem Rückweg auf ein Hindernis trifft, wird es abstürzen, bitte achte auf die Sicherheit des Rückflugs.

  • Seite 34: Anhang

    8. Anhang 8.1 Spezifikationen Fluggerät Modell: DSDR04B Startgewicht: < 249 g (Gewicht inkl. Batterie und Betriebsumgebungstemperatur: 0 °C ~ 40 °C Propellerblätter) Satellitenortungssystem: GPS+GLONASS+Galileo+BeiDou Gefaltet: 88x143x58 mm Betriebsfrequenz: 2.400 ~ 2.4835 GHz Ausgefaltet (mit Propellerblätter): 300x242x58 mm Sendeleistung: 2,4 GHz: < 24 dBm Ausgefaltet (ohne Propellerblätter): 210x152x58 mm Genauigkeit im Schwebeflug: Abstand der Diagonalachse: 219 mm...
  • Seite 35 DANGER Only suitable for ages 16+ Warning: The product should only be used by adults and children over 16 years. Adult supervision is required for children under 16 years. Hinweis: Dieses Produkt ist für die Erwachsene und die Kinder ab 16 Jahren. Die Kinder unter 16 Jahren müssen von Erwachsenen beaufsichtigt werden.
