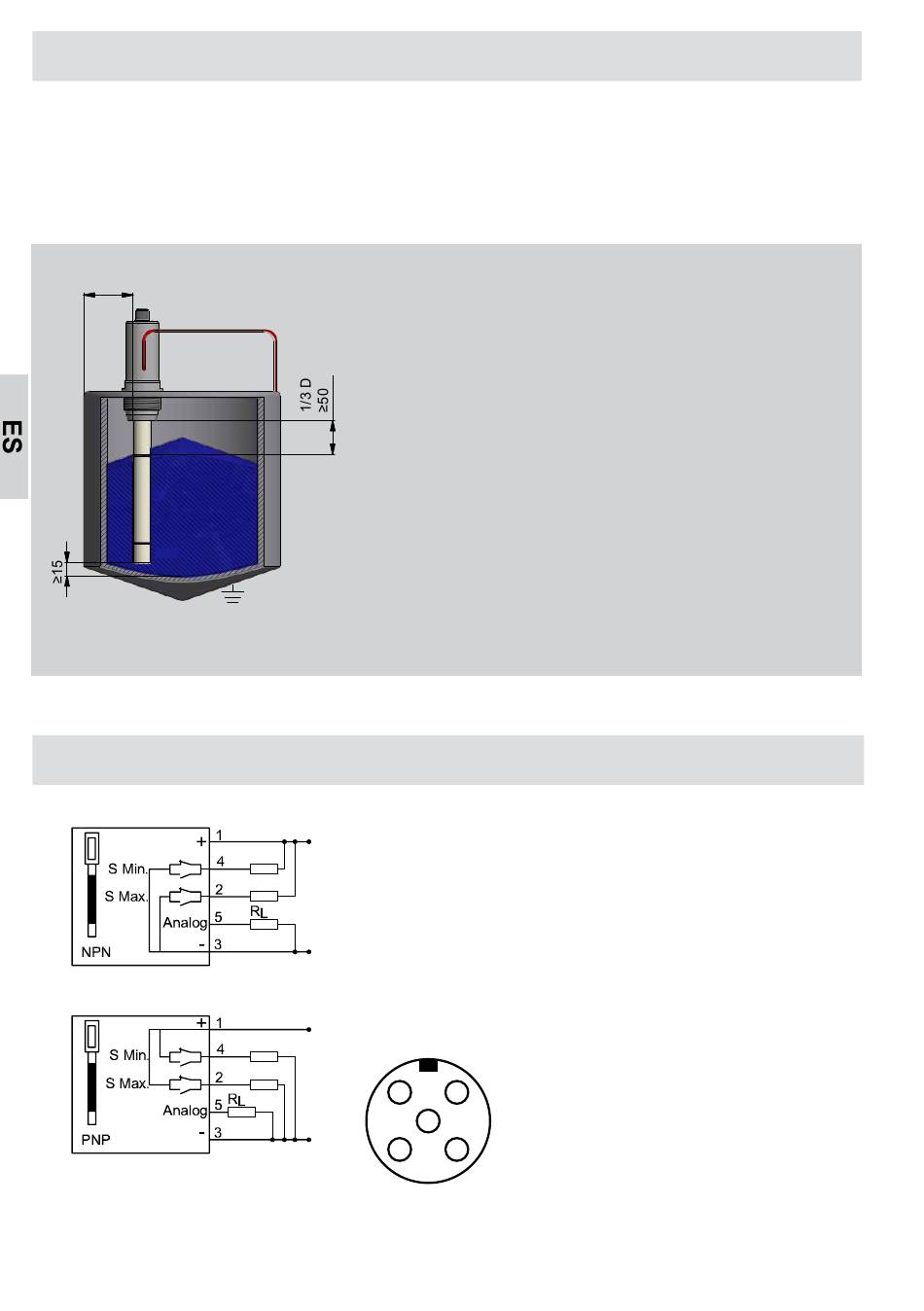

Montaje
Entre la cabeza de la sonda y el contenedor que esta puesto a tierra (o el electrodo adicional) tiene que
existir una conexión galvánica directa! La conexión BE (tierra funcional) con contenedores metálicos nor-
malmente se realiza con la conexión al proceso en la cabeza de la sonda. Con contenedores no metálicos
el electrodo contrario se realizada mediante de una conexión de cable a la cabeza de la sonda. Para esto
existe un taladro con rosco M3 en la parte posterior de la cabeza de la sonda.
1/4 D
IBS
M
IB1
Conexión eléctrica
32
IB1 = Zona inactiva 1
M = Campo de medición
IBS = Zona inactiva (blindaje)
BE
Por favor tener en cuenta que la zona de medición no esta montada en
una área con variación del perfil transversal, como el cono por ejemplo.
Montaje de la sonda es posible de forma concéntrica o excéntrica. Para
poder medir independientemente del cono de descarga es recomendable
realizar la instalación con ¼ de diámetro. La distancia mínima desde el
punto de transición conductiva directa superior hasta la tapa conductiva
del depósito es de 50 mm.
Conectar la puesta a tierra del depósito BE (tierra funcional) por el
camino más corto!
Conexión eléctrica
• Desconectar la tensión del sistema
• Conectar la sonda según el esquema de conexión
• Conectar la alimentación
• Al conectar la alimentación, la sonda actúa automatica-
mente, independiente de si la salida de conmutación está
conectada a "–" (= PNP) o a "+" (= NPN).
Resistencia de carga de las salidas de conmutación Smin /
Smax ≤ 20 K Ohm
2
3
Conexión de los pines
Pin 1: +24 V
1
Pin 2: SWITCH MAX
5
Pin 3: GND
Pin 4: SWITCH MIN
4
Pin 5: ANALOG OUT
