Betriebsanleitung
Einspeisekonverter 16 kW IP54
80 A / 125 A bei 400 V / 480 V
7
Übersicht Einspeisekonverter Modul
6
5
7.1. Anzeigeplatine des Einspeisekonverters
Die Anzeigeplatine des Einspeisekonverters besteht aus einem 3 x 16 Zeichendisplay mit Hintergrundbeleuchtung, 3 LEDs
und zwei Tasten zur Bedienung.
4
3
BAL9100-0138h-DE
www.conductix.com
1
2
3
4
1
2
Originaldokument

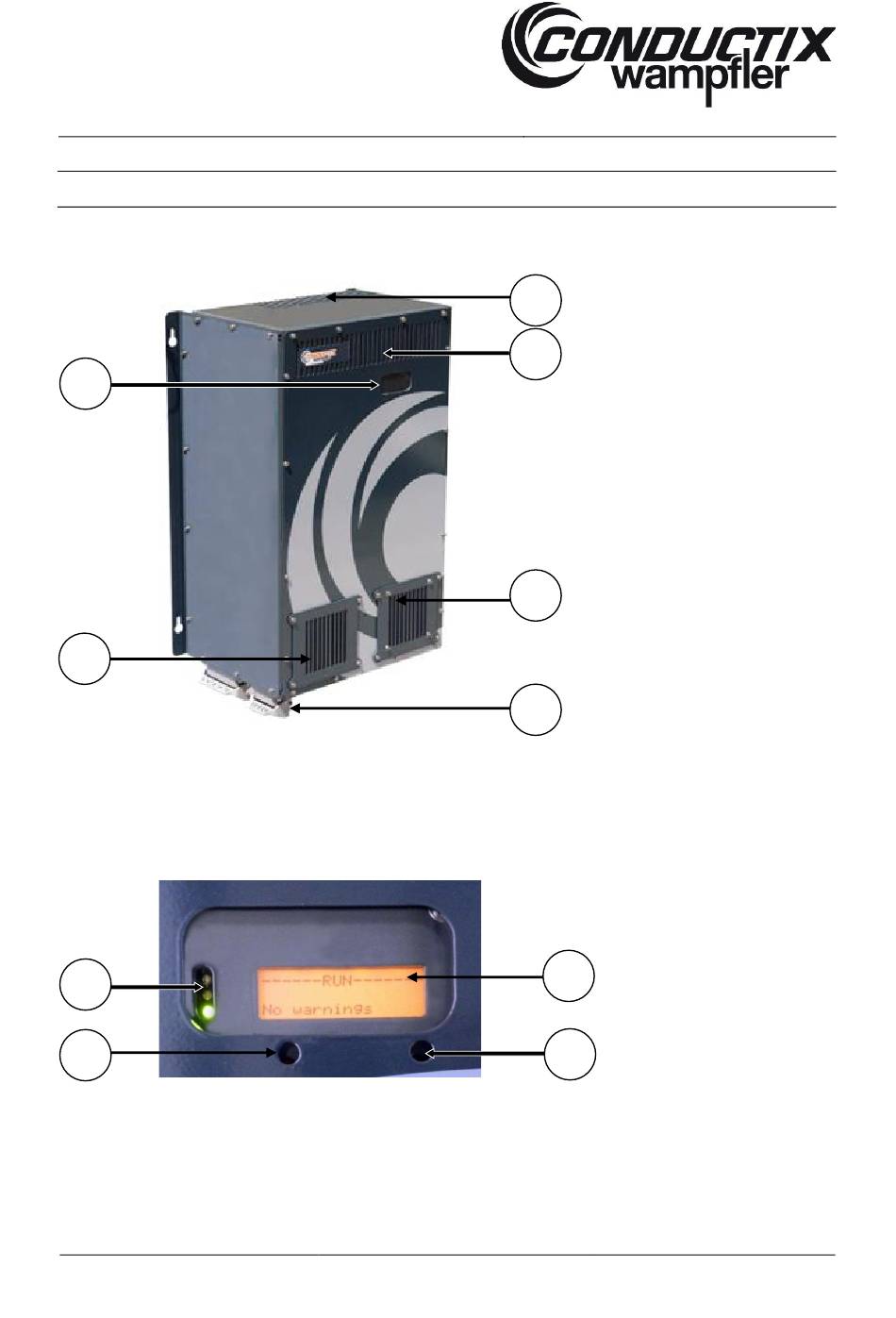

(1) Haupt-Luftaustritt
(2) Luftaustritte
(3) Zugriff auf Primärleiter
(4) Netz- und Steuerungs-
anschlüsse
(5) Zugriff auf Sicherungen
(6) Anzeigefenster
Status-LEDs
(1) 3 x 16 Zeichendisplay
(2) 'Mode'-Taste
(3) 'Set'-Taste
(4) LEDs
