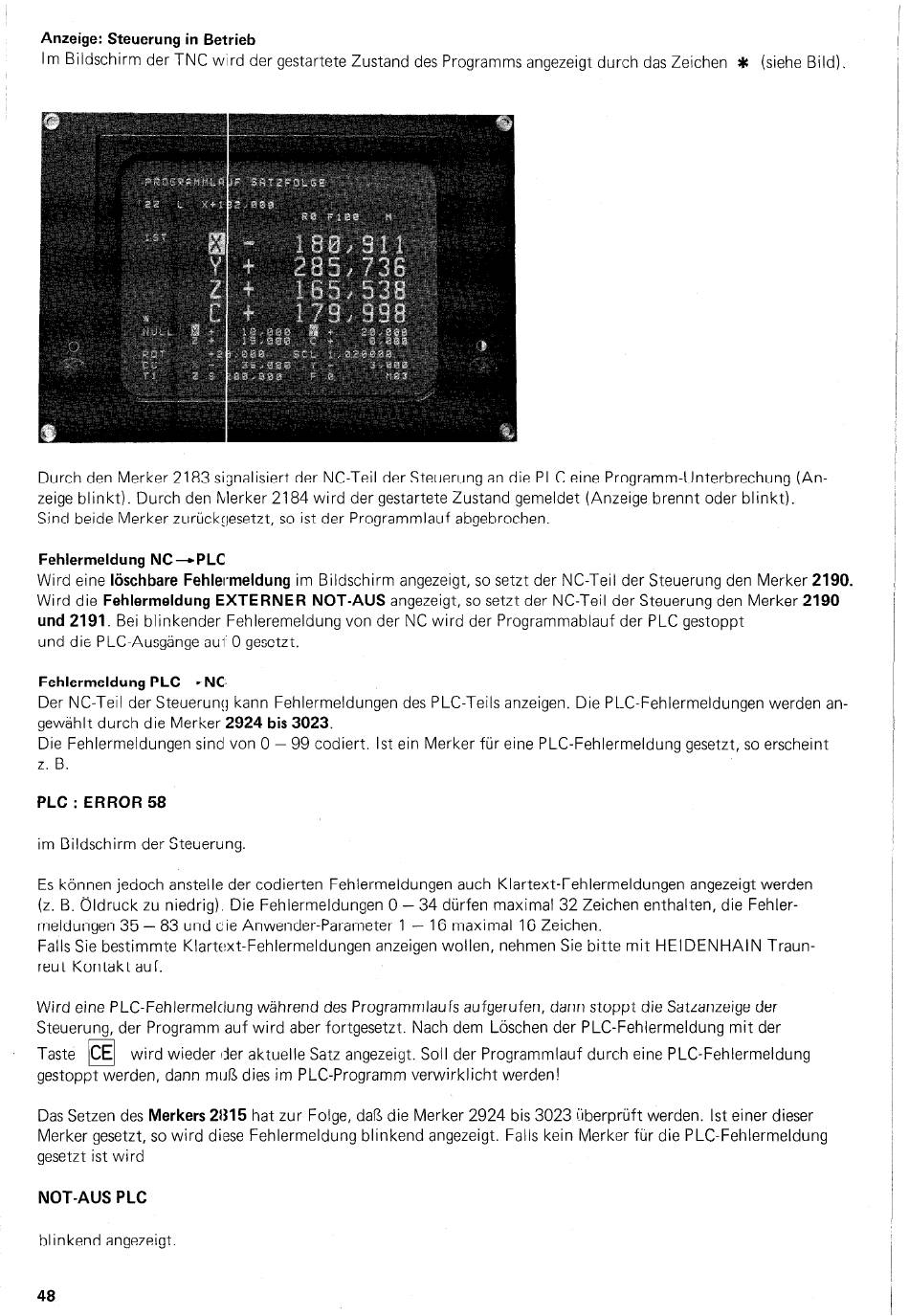

Anzeige: Steuerung in Betrieb
l
Im Bildschirm
der TNC wird der gestartete Zustand des Programms angezeigt durch das Zeichen
ile (siehe Bild).
l
Durch den Merker 2183 signalisiert der NC-Teil der Steuerung an die PLC eine Programm-Unterbrechung
(An-
zeige blinkt).
Durch den Merker 2184 wird der gestartete Zustand gemeldet (Anzeige brennt oder blinkt).
Sind beide Merker zurückgesetzt,
so ist der Programmlauf
abgebrochen.
Fehlermeldung
NC-PLC
Wird eine löschbare Fehlei-meldung
im Bildschirm
angezeigt, so setzt der NC-Teil der Steuerung den Merker 2190.
Wird die Fehlermeldung
EXTERNER
NOT-AUS
angezeigt, so setzt der NC-Teil der Steuerung den Merker 2190
und 2191. Bei blinkender
Fehleremeldung
von der NC wird der Programmablauf
der PLC gestoppt
und die PLC-Ausgänge aui' 0 gesetzt.
Fehlermeldung
PLC -NC,
Der NC-Teil der Steuerung kann Fehlermeldungen
des PLC-Teils anzeigen. Die Pl-C-Fehlermeldungen
werden an-
gewählt durch die Merker 2924 bis 3023.
Die Fehlermeldungen
sind von 0 - 99 codiert.
Ist ein Merker für eine PL.C-Fehlermeldung
gesetzt, so erscheint
z. B.
PLC : ERROR 58
im Bildschirm
der Steuerung.
Es können jedoch anstelle der codierten
Fehlermeldungen
auch Klartext-Fehlermieldungen
angezeigt werden
(z. B. öldruck
zu niedrig). Die Fehlermeldungen
0 - 34 dürfen maximal 32 Zeichen enthalten,
die Fehler-
meldungen 35 - 83 und cie Anwender-Parameter
1 - 16 maximal 16 Zeichen.
Falls Sie bestimmte
Klartext-Fehlermeldungen
anzeigen wollen, nehmen Sie bitte mit HEIDENHAIN
Traun-
reut Kontakt auf.
Wird eine PLC-Fehlermeldung
während des Programmlaufs
aufgerufen,
dann stoppt die Satzanzeige der
Steuerung, der Programm auf wird aber fortgesetzt.
Nach dem Löschen der PLC-Fehlermeldung
mit der
Taste
0
CE
wird wieder der aktuelle Satz angezeigt. Soll der Programmlauf
durch eine PLC-Fehlermeldung
gestoppt werden, dann muß dies im PLC-Programm
verwirklicht
werden!
Das Setzen des Merkers 21315 hat zur Folge, daß die Merker 2924 bis 3023 liberprüft
werden. Ist einer dieser
Merker gesetzt, so wird diese Fehlermeldung
blinkend angezeigt. Falls kein Merker für die PLC-Fehlermeldung
gesetzt ist wird
NOT-AUS PLC
blinkend angezeigt.
48
