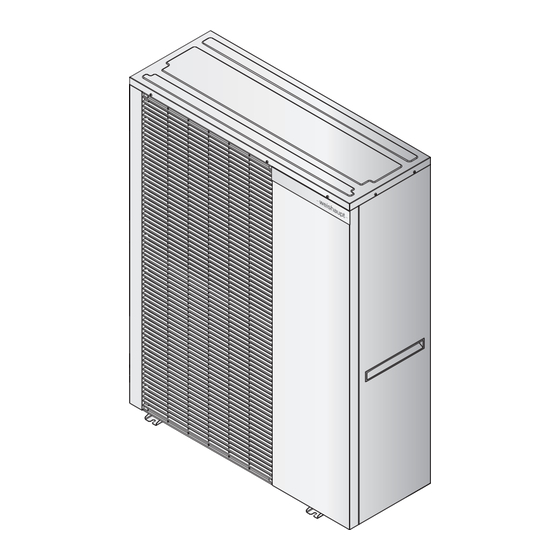

- Seite 1 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 83330001 1/2023-09...
-
Seite 2: Inhaltsverzeichnis
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) Benutzerhinweise ...................... 4 1.1 Zielgruppe ........................ 4 1.2 Symbole in der Anleitung ................... 4 1.3 Gewährleistung und Haftung .................. 5 Sicherheit .......................... 6 2.1 Bestimmungsgemäße Verwendung ................. 6 2.2 Sicherheitszeichen am Gerät .................. 6 2.3 ... - Seite 3 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) Installation ........................ 29 5.1 Kältekreis ........................ 29 5.1.1 Kältemittelleitung verlegen ................ 29 5.1.2 Serviceabdeckung entfernen ................ 32 5.1.3 Kältemittelleitung anschließen ................. 33 5.1.4 Druckprüfung der Kältemittelleitung durchführen ........ 34 5.1.5 Kältemittelleitung evakuieren ................ 36 5.1.6 ...
-
Seite 4: Benutzerhinweise
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 1 Benutzerhinweise 1 Benutzerhinweise Diese Anleitung ist Bestandteil vom Gerät und muss am Einsatzort aufbewahrt wer- Originalbetriebsanleitung den. Vor Arbeiten am Gerät die Anleitung sorgfältig lesen. Sie wird ergänzt durch die Montage- und Betriebsanleitung Innengerät. Für eine Kaskade das Zusatzblatt Wärmepumpen-Kaskade beachten (Druck-Nr. -
Seite 5: Gewährleistung Und Haftung
Betrieb mit nicht funktionsfähigen Sicherheits- oder Schutzeinrichtungen Weiterbenutzung trotz Auftreten von einem Mangel unsachgemäßes Montieren, Inbetriebnehmen, Bedienen und Warten unsachgemäß durchgeführte Reparaturen keine Verwendung von Weishaupt-Originalteilen höhere Gewalt eigenmächtige Veränderungen am Gerät Einbau von Zusatzkomponenten, die nicht gemeinsam mit dem Gerät geprüft... -
Seite 6: Sicherheit
Das Außengerät in Verbindung mit dem Innengerät ist ausschließlich geeignet für: Erwärmung und Kühlung von Heizwasser nach VDI 2035 monoenergetischen und bivalenten Betrieb Das Außengerät darf nur mit einem Weishaupt Innengerät betrieben werden. Fol- gende Kombinationen sind möglich: WSB 12-A-RMD-A (Außengerät) mit WSB 12-A-RMD-I (Innengerät) WSB 15-A-RMD-A (Außengerät) mit WSB 15-A-RMD-I (Innengerät) -
Seite 7: Verhalten Bei Kältemittel-Austritt
Offenes Feuer und Funkenbildung verhindern. Über bauseitige Sicherung Außengerät/Anlage von der Spannungsversorgung trennen. Hausbewohner warnen. Kältetechniker oder Weishaupt-Kundendienst benachrichtigen. 2.4 Sicherheitsmaßnahmen Sicherheitsrelevante Mängel müssen umgehend behoben werden. Komponenten die erhöhten Verschleiß aufweisen, oder deren Auslegungslebens- dauer überschritten ist oder vor der nächsten Wartung überschritten wird, sollen vorsorglich ausgetauscht werden [Kap. 8.2]. -
Seite 8: Normalbetrieb
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 2 Sicherheit 2.4.2 Normalbetrieb Gerät nur mit geschlossener Abdeckung betreiben. Alle Schilder am Gerät lesbar halten und ggf. erneuern. Vorgeschriebene Einstell-, Wartungs- und Inspektionsarbeiten fristgemäß durch- führen. Gerät nur mit geöffneten Serviceventilen betreiben. 2.4.3 Elektrische Arbeiten Bei Arbeiten an spannungsführenden Bauteilen beachten: Unfallverhütungsvorschriften (z. B. DGUV Vorschrift 3) und örtliche Vorschriften... -
Seite 9: Produktbeschreibung
Leistungsgröße: 12 Konstruktionsstand reversibel modulierend Ausführung: dreiphasig Aufstellung: außen 3.2 Typ und Serialnummer Der Typ und die Serialnummer auf dem Typenschild identifizieren das Produkt ein- deutig. Sie sind für den Weishaupt-Kundendienst erforderlich. 1 Typenschild Typ: Ser. Nr.: 9-68 83330001 1/2023-09 Ber... -
Seite 10: Funktion
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 3 Produktbeschreibung 3.3 Funktion Das Außengerät entzieht der Außenluft Wärmeenergie. Die entzogene Energie wird über den Kältekreis an den Heizkreis weitergegeben. Durch eine interne Kreislaufumkehr kann mit dem Gerät auch gekühlt werden. Ventilator Der Ventilator saugt die Umgebungsluft über den Verdampfer an. -
Seite 11: Komponenten
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 3 Produktbeschreibung 3.3.2 Komponenten 1 Verdampfer (Wärmetauscher) 0 Hochdruckschalter 2 Luftansaugfühler (OAT) q Wärmetauscherfühler AG Eintritt (OCT) 3 Inverter w Kältemittelanschluss ⅜" 4 Wärmetauscherfühler AG Mitte (OMT) e Kältemittelanschluss ⅝" 5 Anschlussblock r Druckgastemperaturfühler (CTT) 6 Steuerplatine t Verdichter... -
Seite 12: Technische Daten
Temperatur im Betrieb - Heizen –20 … +35 °C Temperatur im Betrieb - Kühlen +10 … +45 °C Temperatur bei Transport/Lagerung –25 … +60 °C relative Luftfeuchtigkeit bei Transport/Lagerung max 80 %, keine Betauung Aufstellhöhe max 2000 m Für eine höhere Aufstellhöhe ist Rücksprache mit Weishaupt erforderlich. 12-68 83330001 1/2023-09 Ber... -
Seite 13: Emissionen
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 3 Produktbeschreibung 3.4.5 Emissionen Schall Zweizahl-Geräuschemissionswerte WSB 12 WSB 15 WSB 18 gemessener Schallleistungspegel L (re 1 pW) bei 61 dB(A) 65 dB(A) Norm-Nennbedingungen A7 / W55 Unsicherheit K 3 dB(A) 3 dB(A) Nach ISO 9614-2 ermittelt. Die gemessenen Schallpegel plus Unsicherheit stellen den oberen Grenzwert dar, der bei Messungen auftreten kann. -
Seite 14: Leistung Heizen
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 3 Produktbeschreibung 3.4.6.1 Leistung Heizen Leistungsdaten in Anlehnung an DIN EN 14511-3:2013. 12-A-RMD 15-A-RMD 18-A-RMD Heizwasser-Vorlauftemperatur +20 … +60 °C Lufttemperatur Einsatzgrenze Außengerät -20 … +35 °C Betriebs-Nennbedingungen A2 / W35 12-A-RMD 15-A-RMD 18-A-RMD Wärmeleistung 7,60 kW 8,80 kW 10,89 kW Leistungszahl (COP) 3,79 3,72... -
Seite 15: Leistung Kühlen
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 3 Produktbeschreibung 3.4.6.2 Leistung Kühlen Leistungsdaten in Anlehnung an DIN EN 14511-3:2013. 12-A-RMD 15-A-RMD 18-A-RMD Kühlwasser-Vorlauftemperatur +7 … +25 °C Lufttemperatur Einsatzgrenze Außengerät +10 … +46 °C Norm-Nennbedingungen A35 / W7 und Temperaturspreizung 5 K 12-A-RMD 15-A-RMD 18-A-RMD Kühlleistung 5,74 kW 7,58 kW 8,70 kW Leistungszahl (EER) 2,33... -
Seite 16: Kennlinien Heizen
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 3 Produktbeschreibung 3.4.7 Kennlinien Heizen 3.4.7.1 WSB 12-A-RMD Heizleistung bei Wasseraustrittstemperatur 35 °C 1 Lufteintrittstemperatur [°C] 3 Verdichterfrequenz: 2 Heizleistung [kW] maximal nominal minimal Heizleistung bei Wasseraustrittstemperatur 55 °C 1 Lufteintrittstemperatur [°C] 3 Verdichterfrequenz: 2 Heizleistung [kW] maximal nominal... -
Seite 17: Wsb 15-A-Rmd
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 3 Produktbeschreibung 3.4.7.2 WSB 15-A-RMD Heizleistung bei Wasseraustrittstemperatur 35 °C 1 Lufteintrittstemperatur [°C] 2 Heizleistung [kW] 3 Verdichterfrequenz: maximal nominal minimal Heizleistung bei Wasseraustrittstemperatur 55 °C 1 Lufteintrittstemperatur [°C] 2 Heizleistung [kW] 3 Verdichterfrequenz: maximal nominal minimal... -
Seite 18: Wsb 18-A-Rmd
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 3 Produktbeschreibung 3.4.7.3 WSB 18-A-RMD Heizleistung bei Wasseraustrittstemperatur 35 °C 1 Lufteintrittstemperatur [°C] 3 Verdichterfrequenz: 2 Heizleistung [kW] maximal nominal minimal Heizleistung bei Wasseraustrittstemperatur 55 °C 1 Lufteintrittstemperatur [°C] 3 Verdichterfrequenz: 2 Heizleistung [kW] maximal nominal minimal... -
Seite 19: Betriebsdruck
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 3 Produktbeschreibung 3.4.8 Betriebsdruck Kältemittel Hochdruckseite max 45 bar Kältemittel Niederdruckseite max 25 bar 3.4.9 Medium Heizwasser nach VDI 2035 3.4.10 Kältemittelleitung Kältemittelgeeignete Kupferleitungen nach EN 12735-1, sowie bis 105 °C tempe- raturbeständige Isolierungen sind erforderlich (Zubehör). Nennweite Ø... -
Seite 20: Abmessungen
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 3 Produktbeschreibung 3.4.12 Abmessungen 963 mm 98 mm 705 mm 160 mm 3.4.13 Gewicht WSB 12 WSB 18 WSB 15 Leergewicht ca. 122 kg ca. 128 kg 20-68 83330001 1/2023-09 Ber... -
Seite 21: Montage
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 4 Montage 4 Montage 4.1 Montagebedingungen Bei der Montage die örtlichen und baurechtlichen Vorschriften beachten. Aufstellort Schaden am Gerät durch Vereisung Ein blockierter Zuluft- und Abluftbereich (z. B. durch Schnee oder Laub) kann zur Vereisung führen. -
Seite 22: Außengerät Aufstellen
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 4 Montage Schall kann verstärkt werden, wenn er von Mauern oder Wänden reflektiert wird. Ei- ne Aufstellung in Wandnischen oder Mauerecken wirkt sich ungünstig auf die Schallemission aus. Gerät bevorzugt auf einer Freifläche aufstellen. Vorgaben der TA Lärm beachten bezüglich Schallemissionen [Kap. 3.4.5]. - Seite 23 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 4 Montage Mindestabstand Verletzungsgefahr durch Vereisung Durch die Wärmepumpe abgekühlte Luft kann zu Vereisungen (z. B. Gehweg, Re- genfallrohr) und zu Wärmeverlusten in angrenzenden beheizten Räumen führen. VORSICHT Abluft nicht auf Wand, Gehweg, Straße oder Regenfallrohr richten. Mindestabstand einhalten.
- Seite 24 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 4 Montage Kondensatablauf Das Kondensat muss auf schnellstem Weg durch die Öffnungen 1 der Konden- satwanne ablaufen. Schaden an der Bausubstanz durch Kondensat Kondensat kann die Bausubstanz beschädigen oder verschmutzen. Gerät so aufstellen, dass das Kondensat frostfrei und ungehindert versickern kann und keinen Schaden an der Bausubstanz verursacht.
-
Seite 25: Montage Am Boden
Das Außengerät muss mindestens 10 cm Abstand zum Boden haben und 20 cm über der zu erwartenden Schneehöhe aufgestellt werden. Das Kondensat kann nur ablaufen, wenn das Gerät waagrecht steht. Weishaupt empfiehlt ein Streifenfundament [Kap. 10.1]. Gerät auf Fundament stellen und beiliegende Dämmplatten 1 unterlegen. Gerät waagrecht ausrichten. -
Seite 26: Montage Auf Der Bodenkonsole
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 4 Montage 4.2.2 Montage auf der Bodenkonsole Wenn kein Streifenfundament möglich ist, kann das Gerät auf einer Bodenkonsole (Zubehör) montiert werden. Für die Bodenkonsole ist ein Punktfundament (bauseits) erforderlich. Das Außengerät muss mindestens 10 cm Abstand zum Boden haben und 20 cm über der zu erwartenden Schneehöhe aufgestellt werden. -
Seite 27: Montage Auf Dem Flachdach
4.2.3 Montage auf dem Flachdach Windlast nach EN 1991-1-4 beachten und je nach baulichen Gegebenheiten absi- chern (bauseits). Weishaupt empfiehlt eine Flachkonsole (Zubehör). Das Kondensat kann nur ablaufen, wenn das Gerät waagrecht steht. Persönliche Schutzausrüstung beachten [Kap. 2.4.1]. Flachkonsole 1 auf dem Dach montieren. -
Seite 28: Montage An Der Wand
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 4 Montage 4.2.4 Montage an der Wand Bei einer Leichtbauweise (z. B. Holzständerbauweise) wird eine Montage an der Wand nicht empfohlen, da Körperschall auftreten kann. Für die Montage der Wandhalterung (Zubehör) folgendes beachten: je nach Wandaufbau geeignetes Befestigungsmaterial vorsehen [Kap. 3.4.13] das Kondensat kann nur ablaufen, wenn das Gerät waagrecht steht Wandhalterung nach beiliegender Anleitung montieren. -
Seite 29: Installation
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 5 Installation 5 Installation Örtliche Richtlinie über brandschutztechnische Anforderungen an Leitungsanlagen (Leitungsanlagen-Richtlinie LAR) beachten. 5.1 Kältekreis Den Kältekreis darf nur dafür qualifiziertes Fachpersonal installieren. Als Kältemittelleitung ist eine isolierte Kupferleitung erforderlich (Zubehör). Die Technischen Daten für die Kältemittelleitung müssen eingehalten werden [Kap. 3.4.10]. - Seite 30 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 5 Installation Vor dem Verlegen beachten: minimale und maximale Länge der Kältemittelleitung einhalten maximale Höhendifferenz einhalten 5 m ... 30 m 5 m ... 30 m Wanddurchbruch für Kältemittelleitung und Elektroanschluss festlegen, dabei Außendurchmesser der Kältemittelleitung beachten [Kap. 3.4.10].
- Seite 31 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 5 Installation Kältemittelleitung verlegen, dabei beachten: Leitung nicht verlängern, im Abstand von 2 m Rohrschellen 3 montieren, wenn der Höhenunterschied zwischen Innen- und Außengerät mehr als 5 m beträgt, folgendes installieren (Zubehör): am tiefsten Punkt der Druckgasleitung 1 einen Ölsiphon 6 in der senkrechten Druckgasleitung mindestens je 5 m einen Ölhebebo- gen 2 Wenn die Leitung im Erdreich verlegt wird:...
-
Seite 32: Serviceabdeckung Entfernen
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 5 Installation Schaden an der Bausubstanz durch Kondensat Bei nicht isolierter Leitung oder beschädigter Isolierung entsteht Kondensat. Leitung vollständig isolieren. HINWEIS Sicherstellen, dass: die Leitung vollständig isoliert ist alle Schnittstellen verklebt und mit Isolierband umwickelt sind Ggf. -
Seite 33: Kältemittelleitung Anschließen
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 5 Installation 5.1.3 Kältemittelleitung anschließen Persönliche Schutzausrüstung beachten [Kap. 2.4.1]. Kältemittelleitung mit Rohrschneider auf entsprechende Länge kürzen und ent- graten. Dabei darauf achten, dass keine Späne in die Leitung fallen. Vorgaben für Bördelverbindungen nach EN 378-2 beachten. Am Innengerät und am Außengerät sind Überwurfmuttern vormontiert. -
Seite 34: Druckprüfung Der Kältemittelleitung Durchführen
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 5 Installation 5.1.4 Druckprüfung der Kältemittelleitung durchführen Erstickungsgefahr durch austretendes Kältemittel Die Serviceventile am Innengerät und am Außengerät sind werkseitig geschlossen. Austretendes Kältemittel sammelt sich am Boden. Einatmen kann zum Ersticken GEFAHR führen. - Seite 35 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 5 Installation Anschlüsse und Verbindungen der Kältemittelleitung prüfen. Ggf. undichte Stellen beheben. Stickstoff-Überdruck aus der Kältemittelleitung und dem Innengerät ablassen. 1 Digitale Monteurhilfe 2 Schraderventil Serviceanschluss Flüssigkeitsleitung 3 Schraderventil Serviceanschluss Druckgasleitung 4 Kappe Schraderventil Serviceanschluss Druckgasleitung 5 Kappe Schraderventil Serviceanschluss Flüssigkeitsleitung 6 Innengerät...
-
Seite 36: Kältemittelleitung Evakuieren
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 5 Installation 5.1.5 Kältemittelleitung evakuieren Persönliche Schutzausrüstung beachten [Kap. 2.4.1]. Stickstoff-Überdruck aus der Kältemittelleitung und dem Innengerät ablassen. Kappe 4 vom Schraderventil 3 der Druckgasleitung abnehmen. Monteurhilfe 1 am Schraderventil der Druckgasleitung anschließen. Kappe 5 vom Schraderventil 2 der Flüssigkeitsleitung abnehmen. Monteurhilfe 1 an Schraderventil der Flüssigkeitsleitung anschließen. - Seite 37 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 5 Installation Wenn die Kältemittelleitung nicht länger als 12,5 m ist: Ventile der Monteurhilfe 1 schließen. Serviceventile öffnen. Vakuum wird gebrochen. Monteurhilfe-Leitungen von den Schraderventilen 2 und 3 entfernen. Schraderventile mit Kappen verschließen. Vakuummeter entfernen. 1 Digitale Monteurhilfe 2 Schraderventil Serviceanschluss Flüssigkeitsleitung 3 Schraderventil Serviceanschluss Druckgasleitung...
-
Seite 38: Zusätzliches Kältemittel Einfüllen
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 5 Installation 5.1.6 Zusätzliches Kältemittel einfüllen Das Außengerät ist mit Kältemittel vorbefüllt. Das Kältemittel reicht für eine Kälte- mittelleitung von 12,5 m einfacher Länge. Bei Überschreiten dieser 12,5 m, muss pro zusätzlichem Meter Länge 60 g Kältemittel nachgefüllt werden. vorbefülltes Kältemittel ist ausreichend für Leitungs- 12,5 m Beispiel... - Seite 39 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 5 Installation EN 511 Persönliche Schutzausrüstung beachten [Kap. 2.4.1]. Digitalwaage 0 ist erforderlich. Über das Schraderventil der Flüssigkeitsleitung 2 berechnete Menge flüssiges Kältemittel q einfüllen. Schraderventile mit Kappen 4 und 5 verschließen. Dichtheit mit Lecksuchgerät prüfen.
-
Seite 40: Kältemittelmenge Notieren
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 5 Installation 5.1.7 Kältemittelmenge notieren Dem Innengerät liegen zwei Aufkleber bei. Wenn zusätzliches Kältemittel eingefüllt wurde: Kältemittelmenge 1 vom Typenschild ablesen und in beide Aufkleber eintragen. Zusätzlich eingefüllte Kältemittelmenge 2 eintragen. Mengen 1 und 2 addieren und Gesamtmenge eintragen. -Äquivalent berechnen und in beide Aufkleber eintragen: (Kältemittelmenge x GWP-Wert) : 1000 = CO -Äquivalent in Tonnen... -
Seite 41: Kältemittel Freigeben
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 5 Installation 5.1.8 Kältemittel freigeben Explosionsgefahr durch hohen Druck Bei Betrieb mit geschlossenen Serviceventilen baut sich ein hoher Druck auf. Dies kann zum Bersten von Bauteilen führen. GEFAHR Spannungsversorgung nur herstellen, wenn die Serviceventile am Außengerät geöffnet sind. -
Seite 42: Elektroanschluss
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 5 Installation 5.2 Elektroanschluss Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. Der Hauptschalter am In- nengerät schaltet nur das Innengerät ab. WARNUNG Vor Beginn der Arbeiten, Innengerät und Außengerät von der Spannungsversor- gung trennen. -
Seite 43: Anschlussplan
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 5 Installation 5.2.1 Anschlussplan Hinweise zur Elektroinstallation beachten [Kap. 5.2]. TO INDOOR UNIT MAIN POWER SUPPLY 400 V / 50 Hz – H-COM Nr. Anschluss Beschreibung 1 Außengerät – 2 Zuleitung vom Unterverteiler zum Außengerät –... -
Seite 44: Inbetriebnahme
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 6 Inbetriebnahme 6 Inbetriebnahme Siehe Montage- und Betriebsanleitung Innengerät. Typ und Serialnummer in das Textfeld eintragen [Kap. 3.2]. 44-68 83330001 1/2023-09 Ber... -
Seite 45: Außerbetriebnahme
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 7 Außerbetriebnahme 7 Außerbetriebnahme Siehe Montage- und Betriebsanleitung Innengerät. 45-68 83330001 1/2023-09 Ber... -
Seite 46: Wartung
-Äqui- valent enthalten, muss mindestens alle 12 Monate eine Dichtheitsprüfung nach EG- Verordnung 517/2014 durchgeführt und dokumentiert werden [Kap. 3.4.11]. Weishaupt empfiehlt einen Wartungsvertrag, um eine regelmäßige Prüfung sicher- zustellen. Das Gerät sollte mindestens einmal jährlich auf Verunreinigungen (z. B. Laub) ge- prüft und ggf. gereinigt werden. -
Seite 47: Komponenten
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 8 Wartung Vor jeder Wartung Vor Beginn der Wartungsarbeiten Betreiber informieren. Über bauseitige Sicherung Anlage von der Spannungsversorgung trennen und gegen unerwartetes Wiedereinschalten sichern. Serviceabdeckung entfernen [Kap. 5.1.2]. Wartung Wartungsschritte entsprechend der beiliegenden Inspektionskarte durchführen und dokumentieren (Druck-Nr. -
Seite 48: Außengerät Reinigen
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 8 Wartung 8.3 Außengerät reinigen Hinweise zur Wartung beachten [Kap. 8.1]. Das Außengerät sollte mindestens einmal jährlich, am besten vor Beginn der Heiz- periode, gereinigt werden. Verletzungsgefahr durch scharfe Kanten Scharfe Kanten am Verdampfer können zu Verletzungen führen. Beim Reinigen vom Verdampfer Schutzhandschuhe tragen. -
Seite 49: Verkleidung Austauschen
Serviceabdeckung 4 aushaken und entfernen [Kap. 5.1.2]. Griff 5 entfernen. Gehäusedeckel 2 entfernen. Luftgitter 0 aushaken und entfernen. Luftgitter Steg 9 aushaken und entfernen. Vorderwand 6 (Weishaupt Logo) aushaken und entfernen. Seitenwand 3 entfernen. Vorderwand 8 und Düsenring 7 entfernen. Luftgitter Verdampfer 1 entfernen. Griff q entfernen. Verkleidung in umgekehrter Reihenfolge montieren. -
Seite 50: Kältekreis Reparieren
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 8 Wartung 8.5 Kältekreis reparieren Hinweise zur Wartung beachten [Kap. 8.1]. Bei Verdacht auf Kältemittel-Verlust kann nicht eindeutig festgestellt werden, wie viel Kältemittel noch im Kältekreis ist. Das komplette Kältemittel muss abgesaugt und entsorgt werden. -
Seite 51: Technische Unterlagen
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 9 Technische Unterlagen 9 Technische Unterlagen 9.1 Umrechnungstabelle Druckeinheit Pascal 0,1 mbar 0,01 0,00001 1 mbar 0,0001 10 mbar 1 000 0,001 100 mbar 10 000 0,01 1 bar 100 000 1 000 10 bar 1 000 000... -
Seite 52: Fühlerkennwerte
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 9 Technische Unterlagen 9.2 Fühlerkennwerte Temperaturfühler am Inverter (HST) Luftansaugfühler (OAT) Wärmetauscherfühler AG Eintritt (OCT) Wärmetauscherfühler AG Mitte (OMT) NTC 10 kΩ °C Ω °C Ω °C Ω °C Ω –40 401 860 –4 41 681... - Seite 53 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 9 Technische Unterlagen Druckgasfühler (CTT) NTC 50 kΩ °C Ω °C Ω °C Ω °C Ω 1 001 020 105 986 19 360 5 111 936 582 100 873 18 635 4 958 876 768 96 040...
-
Seite 54: Projektierung
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 10 Projektierung 10 Projektierung 10.1 Fundamentplan Installationsbedingungen für die Kältemittelleitung beachten [Kap. 5.1.1]. 705 mm 200 mm Kiesschicht / Drainagebereich (mindestens bis Frosttiefe) Betonsockel Wasserdurchlässiges Erdreich Luftströmungsrichtung Schutzrohr DN 150 für Kältemittelleitung 100 mm (bei Montage einer Flachkonsole 180 mm) mindestens 100 mm über dem Boden mindestens 200 mm über der zu erwartenden Schneehöhe... - Seite 55 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 10 Projektierung 55-68 83330001 1/2023-09 Ber...
-
Seite 56: Ersatzteile
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 11 Ersatzteile 11 Ersatzteile 1.01 1.06 1.05 1.02 1.07 1.03 1.04 1.08 1.12 1.13 1.11 1.13 1.09 1.14 1.12 1.10 1.15 1.09 56-68 83330001 1/2023-09 Ber... - Seite 57 1.07 Aufhängung Ventilatormotor – 2R WH (WSB 12, WSB 15) 503 002 04 922 – 3R WH (WSB 18) 503 002 04 932 1.08 Vorderwand Weishaupt Logo 503 002 04 462 1.09 Luftgitter 503 002 04 472 1.10 Luftgitter Steg 503 002 04 482 1.11...
- Seite 58 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 11 Ersatzteile 2.01 2.02 2.03 2.04 2.06 2.07 2.05 2.10 2.08 2.09 2.11 58-68 83330001 1/2023-09 Ber...
- Seite 59 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 2.01 Vier-Wege-Umschaltventil 503 002 04 942 2.02 Spule Vier-Wege-Umschaltventil 503 002 00 222 2.03 Hochdruckschalter 4.5/3.7 Mpa(g) 503 002 00 782 2.04 Flüssigkeitsabscheider 5" x ⅝ " 503 002 04 952 2.05 Ölabscheider...
- Seite 60 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 11 Ersatzteile 3.01 3.03 3.06 3.02 3.05 3.04 3.07 3.16 3.08 3.16 3.09 3.11 3.16 3.10 3.11 3.12 3.13 3.14 3.15 60-68 83330001 1/2023-09 Ber...
- Seite 61 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 3.01 Halter Luftansaugfühler 503 002 04 712 3.02 Kabelführung Luftansaugfühler 503 002 00 312 3.03 Kontroll-Box (Geräteelektronik) 503 002 04 982 3.04 Steuerplatine 1PH/3PH 503 002 04 992 3.05 Kabelhalter 503 002 04 792...
-
Seite 62: Notizen
Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 12 Notizen 12 Notizen 62-68 83330001 1/2023-09 Ber... - Seite 63 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 12 Notizen 63-68 83330001 1/2023-09 Ber...
- Seite 64 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 12 Notizen 64-68 83330001 1/2023-09 Ber...
- Seite 65 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 12 … 18 (Außengerät) 12 Notizen 65-68 83330001 1/2023-09 Ber...
-
Seite 66: Stichwortverzeichnis
