Index
1. English ...........................................................................1
2. Français .........................................................................9
3. Deutsch ........................................................................17
4. Italiano . .........................................................................25
5. Español ........................................................................33
6. Türkçe ..........................................................................41
7. Русский .......................................................................49
8. 繁體中文 . ......................................................................57
9. 日本語 ..........................................................................65
10. 한국어 ..........................................................................73
11. Česky ...........................................................................81
12. Magyar .........................................................................89
13. Bahasa Indonesia ........................................................97
14. Bahasa Malaysia . .......................................................105
15. ไทย . ............................................................................113
16. Polski . .........................................................................121
17. Português . ..................................................................129
18. Română . .....................................................................137

Werbung

loading

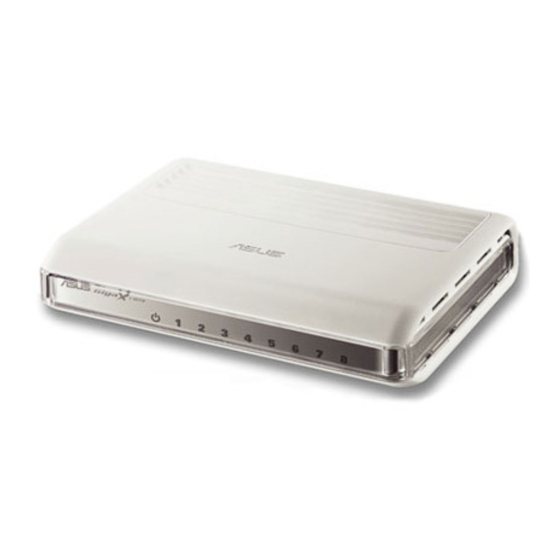

Inhaltszusammenfassung für Asus GX1108B

  • Seite 1 Index 1. English ................1 2. Français .................9 3. Deutsch ................17 4. Italiano ................25 5. Español ................33 6. Türkçe ................41 7. Русский ...............49 8. 繁體中文 ...............57 9. 日本語 ................65 10. 한국어 ................73 11. Česky ................81 12. Magyar .................89 13. Bahasa Indonesia ............97 14. Bahasa Malaysia ............105 15. ไทย ................113 16. Polski ................121 17. Português ..............129 18. Română .
  • Seite 2 GX1108B GX1105B 10/100/1000Mbps Gigabit Ethernet Switch Quick Installation Guide Copyright © 2008 ASUSTeK COMPUTER INC. All Rights Reserved.
  • Seite 3 Introduction Thank you for purchasing the ASUS GX1105B or GX1108B gigabit Switch! The GX1105B and GX1108B are powerful, high-performance Gigabit Ethernet switch, capable of 10Mbps, 100Mbps or 1000Mbps, features auto- negotiation, auto MDI/MDI-X function, plug-and-play, store-and-forward switching mode, and dedicated 10/100/1000Mbps connection. Features • 5 x 10/100/1000 Mbps RJ-45 ports (GX1105B) • 8 x 10/100/1000 Mbps RJ-45 ports (GX1108B) • Supports Auto-Negotiation for 10/100/1000Mbps • Supports Auto-MDIX for each port • Support Full/Half duplex transfer mode for 10 and 100Mbps • Support Full duplex transfer mode for 1000Mbps • Full wire speed reception and transmission • Supports jumbo frame up to 9.6KB • 4K entry MAC address table with auto-learning and aging function • Fan-less design for quiet operation environment • IEEE 802.3x flow control for full-duplex • Back pressure flow control for half-duplex • Desktop or wall mount placement options • Support VIP port: High performance priority port for gaming and fast data connections. (Port 1) • Smart Power Saving: Idle ports automatically power down when not in use to conserve power.
  • Seite 4 Package contents Before installing the GX1105B/ GX1108B switch, check your package for the following items. • ASUS GX1105B or GX1108B Switch x 1 • DC Adaptor x 1 • User guide x 1 • Mounting screws x 2; screw size: M3*19mm (B) W-NI 2# NOTE. Contact your retailer if any of the items is damaged or missing.
  • Seite 5 Technical specifications Data Transfer Rates 10Mbps, 100Mbps and 1000Mbps LAN Port 5/8 * 10/100/1000 Mbps RJ-45 ports • Protocol IEEE 802.3 10Base-T • IEEE 802.3u 100Base-TX • IEEE 802.3ab 1000Base-T • IEEE 802.3x Full Duplex Flow Control • Jumbo Frame Support (9.6KB) • Performance Bandwidth: 10 Gbps for 5-port, 16 Gbps for 8-port • Forward Rate (10 Mbps port): 14,800 packets/ sec • Forward Rate (100 Mbps port): 148,000 packets/sec • Forward Rate (1000 Mbps port): 1,488,000 packets/sec Packet Buffer Memory: 112KB for 5 port, 144KB for 8 port MAC Address Table: 4K Switching Method Store and Forward Form Factor Desktop placement, Wall mounting •...
  • Seite 6 Hardware Front panel The front panels of GX1105B and GX1108B include LED indicators that shows the working condition of the switch. Power 1105b Figure 1. GX1105B front panel Power 1108b Figure 2. GX1108B front panel Table 1 LED indicators Color Status Description Power Green The switch is powered ON The switch is powered OFF Green Link established at 1000Mbps Blinking Transmitting data at 1000Mbps Amber Link established at 10/100Mbps Blinking Transmitting data at 10/100Mbps No device connected...
  • Seite 7 Rear panel The rear panel of GX1105B and GX1108B contains five or eight RJ-45 Ethernet ports and a power connector. Ethernet ports VIP port Power Figure 3. GX1105B rear panel Ethernet ports VIP port Power Figure 4. GX1108B rear panel Placement options Desktop placement Place the GX1105B/ GX1108B switch on a flat and stable surface. Make sure that the location meets the operating environment specification. See...
  • Seite 8 Wall mounting You can mount the GX1105B/ GX1108B switch on a wall with the supplied mounting screws. To mount the switch on a wall: 1. Measure the distance between the two hooks on the bottom of the switch. 2. Mark the screw position on the wall with the same distance in between. 3. Secure the supplied screws on the wall until only 1/4 is showing. 4. Latch the hooks of the GX1105B/ GX1108B onto the screws. Bottom Side 117.0mm Latch the switch Secure two screws on the wall onto the screws. 5.3mm 2.95mm 18.75mm...
  • Seite 9 Power connecting Plug the circle end of the power adapter firmly into the power port on the GX1105B or GX1108B switch rear panel, and the other end into an electric service outlet, then the system is ready. Connecting network devices The GX1105B or GX1108B switch features auto-MDI/MDIX crossover detection function and provides plug-and-play capability. You can immediately use any of the features of this product simply by plugging the network cables (RJ-45) into the computers and the switch.
  • Seite 10 GX1108B GX1105B Switch Gigabit Ethernet 10/100/1000Mbps Guide d'installation rapide Copyright © 2008 ASUSTeK COMPUTER INC. Tous droits réservés.
  • Seite 11 Introduction Merci pour votre achat d'un switch ASUS GX1105B/GX1108B ! Le GX1105B et le GX1108B sont des switchs Gigabit Ethernet puissants et hautement performants, capables d’atteindre des vitesses de 10Mbps, 100Mbps ou 1000Mbps. Ils intègrent aussi une fonction d’auto-négociation, d’auto MDI/ MDI-X, plug-and-play, un mode de commutation store-and-forward, et une connexion 10/100/1000Mbps dédiée. Caractéristiques • 5 x ports RJ-45 10/100/1000 Mbps (GX1105B) • 8 x ports RJ-45 10/100/1000 Mbps (GX1108B) • Supporte l’auto-négociation en mode 10/100/1000Mbps • Support MDIX automatique sur chaque port • Supporte les modes de transfert Full/Half duplex sur tous les ports en mode 10 et 100Mbps • Supporte le mode de transfert Full duplex sur tous les ports en mode 1000Mbps • Transmission et réception “Full Wire Speed” • Infrastructure Jumbo Frame jusqu’à 9.6KB • Tableau d'adressage MAC 4K avec fonctions auto-learning et aging • Conception sans ventilateur pour un environnement silencieux • Contrôle de flux IEEE 802.3x en mode full-duplex • Contrôle de flux “Back Pressure” en mode half-duplex • Option de placement sur bureau ou en fixation murale • Support de port VIP : Port de priorité hautement performant pour le jeu et les connexions de données rapides (port 1) • Fonction d’économie d’énergie intelligente : Les ports inactifs et non...
  • Seite 12 Contenu de la boîte Avant d’installer le switch GX1105B/ GX1108B, vérifiez que la boîte contient bien les éléments suivants : • Switch ASUS GX1105B ou GX1108B x 1 • Adaptateur d’alimentation x 1 • Guide d’utilisation x 1 • Vis de montage x 2 (Type de vis: M3*19mm (B) W-NI 2#) NOTE. Si l’un des éléments ci-dessus était manquant ou end- ommagé, contactez votre revendeur.
  • Seite 13 Spécifications techniques Taux de transfert 10Mbps, 100Mbps et 1000Mbps Port LAN 5/8 * ports 10/100/1000 Mbps RJ-45 • Protocole IEEE 802.3 10Base-T • IEEE 802.3u 100Base-TX • IEEE 802.3ab 1000Base-T • IEEE 802.3x contrôle de flux Full Duplex • Support Jumbo Frame (9.6KB) • Performances Bande passante: 10 Gbps pour le 5-ports, 16 Gbps pour le 8-ports • Taux de transfert (port 10 Mbps): 14,800 paquets/sec • Taux de transfert (port100 Mbps): 148,000 paquets/sec • Taux de transfert (port 1000 Mbps): 1,488,000 paquets/sec Mémoire tampon des paquets: 112Ko pour le 5 ports, 144Ko pour le 8-ports Tableau d'adressage MAC: 4K Méthode de Store and Forward commutation Format Placement sur bureau, fixation murale •...
  • Seite 14 Panneau avant Le panneau avant du GX1105B/GX1108B intègre des indicateurs LED affichant le statut de fonctionnement du switch. Power 1105b Figure 1. GX1105B front panel Figure 1. Panneau avant du GX1105B Power 1108b Figure 2. Panneau avant du GX1108B Figure 2. GX1108B front panel Tableau 1 Indicateurs LED Couleur Statut Description Alim. Vert Allumé...
  • Seite 15 Panneau arrière Le panneau arrière du GX1105B/GX1108B intègre cinq à huit (selon le modèle) ports Ethernet RJ-45 et un connecteur d'alimentation. Ports Ethernet Port VIP Alimentation Figure 3. Panneau arrière du GX1105B Ports Ethernet Alimentation Port VIP Figure 4. Panneau arrière du GX1108B Options de placement Sur bureau Placez le GX1105B/ GX1108B sur une surface plane et stable. Assurez-...
  • Seite 16 Fixation murale Vous pouvez aussi placer le GX1105B/ GX1108B sur un mur à l’aide des vis fournies. Pour fixer le switch sur un mur: 1. Mesurez la distance entre les deux ouvertures situées sous le switch. 2. Marquez la position des vis sur le mur avec la même distance. 3. Fixez les vis fournies sur le mur au 3/4. 4. Positionnez les ouvertures du GX1105B/ GX1108B sur les vis. Ouvertures du switch Bottom Side 117.0mm Positionnez les Fixez les deux vis sur le mur Latch the switch Secure two screws on the wall onto the screws. ouvertures sur les vis 5.3mm 2.95mm 18.75mm...
  • Seite 17 Connexion de l’alimentation Connectez une extrémité du cordon d’alimentation au jack d’alimentation du switch GX1105B/GX1108B, puis branchez l’autre extrémité à une prise électrique murale. Connecter des périphériques réseau Le switch GX1105B/GX1108B intègre une fonction d’auto-MDI/MDIX et des capacités plug-and-play. Vous pouvez immédiatement utiliser une des fonctions de ce produit en connectant votre ordinateur à votre switch via un ou plusieurs câbles réseau (RJ-45).
  • Seite 18 GX1108B GX1105B 10/100/1000Mbps Gigabit-Ethernet-Switch Schnellinstallationsanleitung Copyright © 2008 ASUSTeK COMPUTER INC. Alle Rechte vorbehalten.
  • Seite 19 Einleitung Vielen Dank dafür, dass Sie den ASUS GX1105B oder GX1108B Gigabit- Switch gekauft haben! Der GX1105B und GX1108B sind leistungsstarke, Hochleistungs-Gigabit-Ethernet-Switchs, fähig zu 10Mbps, 100Mbps oder 1000Mbps, Automatischer Verhandlung, automatischer MDI/MDI- X-Funktion, Plug & Play, speichern- und weiterleiten-Switch-Modus und eigenständiger 10/100/1000Mbps-Verbindung. Funktionen • 5 x 10/100/1000 Mbps RJ-45-Ports (GX1105B) • 8 x 10/100/1000 Mbps RJ-45-Ports (GX1108B) • Unterstützt automatische Verhandlung für 10/100/1000Mbps • Unterstützt Auto-MDIX für jeden Port • Unterstützt Voll-/Halb-Duplex-Transfermodus für 10 und 100Mbps • Unterstützt Vollduplextransfermodus für 1000Mbps • Volle Kabelgeschwindigkeit für senden und empfangen • Unterstützt Jumbo-Frame bit zu 9.6kb • 4k MAC-Adresseneintragstabelle mit automatischer Lern- und Alterungsfunktion • Lüfterloses Design für eine leise Betriebsumgebung • IEEE 802.3x-Flußkontrolle für Vollduplex • Rückstau-Flußkontrolle für Halbduplex • Schreibtisch- oder Wandmontageoptionen • VIP-Anschluss-Unterstützung: Hochleistungsanschlüsse zum Spielen und für schnellere Datenübertragung. (Anschluss 1) • Geschicktes Energiesparen: Freie Anschlüsse schalten sich, wenn sie...
  • Seite 20 Verpackungsinhalt Bevor Sie den GX1105B/GX1108B-Switch installieren, überprüfen Sie bitte die Verpackung auf die folgenden Teile. • 1x ASUS GX1105B oder GX1108B Switch x 1 • 1x Netzteil • 1x Benutzeranleitung • 2x Befestigungsschrauben; Schraubengröße: M3*19mm (B) W-NI 2# HINWEIS. Setzen Sie sich mit Ihrem Händler in Verbindung, falls eines der Teile fehlt oder beschädigt ist.
  • Seite 21 Technische Daten Datentransferraten 10Mbps, 100Mbps und 1000Mbps LAN Port 5/8 * 10/100/1000 Mbps RJ-45-Ports • Protokoll IEEE 802.3 10Base-T • IEEE 802.3u 100Base-TX • IEEE 802.3ab 1000Base-T • IEEE 802.3x Vollduplex-Flusskontrolle • Jumbo-Frame-Unterstützung (9.6KB) • Leistung Bandbreite: 10 Gbps für 5-Port, 16 Gbps für 8-Port • Weiterleitungsrate (10 Mbps-Port): 14,800 Pakete/Sek • Weiterleitungsrate (100 Mbps-Port): 148,000 Pakete/Sek • Weiterleitungsrate (1000 Mbps-Port): 1,488,000 Pakete/Sek Paketpufferspeicher: 112KB für 5-Port, 144KB für 8-Port MAC-Adressentabelle: 4KB Switching-Methode Store-and-Forward Formfaktor Schreibtischaufstellung, Wandmontage • Arbeitsumgebungs- Arbeitstemperatur: 0°C - 40°C Raumtemperatur •...
  • Seite 22 Hardware Frontblende Die Frontblende des GX1105B und GX1108B enthält die LED-Anzeigen für die Anzeige des Betriebsstatus des Switch. Power 1105b Figure 1. GX1105B front panel Abb. 1. GX1105B Frontblende Power 1108b Abb. 2. GX1108B Frontblende Figure 2. GX1108B front panel Tabelle 1 LED-Anzeigen Farbe Status Beschreibung Power Grün Der Switch ist eingeschaltet Der Switch ist ausgeschaltet Grün Verbindung mit 1000Mbps hergestellt Blinkt Datenübertragung bei 1000Mbps...
  • Seite 23 Rückseite Die Rückseite des GX1105B und des GX1108B enthält fünf oder acht RJ-45 Ethernet-Ports und den Stromanschluss. Ethernet-Ports Stromanschluss VIP-Anschluss Abb. 3. GX1105B Rückseite Stromanschluss Ethernet-Ports VIP-Anschluss Abb. 4. GX1108B Rückseite Aufstellungsmöglichkeiten Schreibtischaufstellung Stellen Sie den GX1105B/GX1108B-Switch auf eine ebene und stabile Oberfläche. Vergewissern Sie sich, dass der Aufstellungsort den Arbeitsumgebungsbedingungen entspricht. Siehe “Technische Daten”.
  • Seite 24 Wandmontage Sie können den GX1105B/GX1108B-Switch mit den mitgelieferten Schrauben auch an einer Wand befestigen. So befestigen Sie den Switch an einer Wand: 1. Messen Sie den Abstand der beiden Aufhängungsaussparungen an der Unterseite des Switch. 2. Markieren Sie die Position der Schrauben an der Wand im gleichen Abstand wie dem der Aussparungen am Switch. 3. Drehen Sie die Schrauben so weit in die Wand, dass nur noch 1/4 der Länge herausschaut. 4. Hängen Sie den Switch in die Schrauben ein. Unterseite 117.0mm Hängen Sie den Switch Mit zwei Schrauben an der in die Schrauben ein. Wand sichern 5.3mm 2.95mm 18.75mm...
  • Seite 25 Stromversorgung Stecken Sie das runde Ende des Netzteiles in den Stromanschluss an der Rückseite des Switch und das andere Ende in die Steckdose. Der Switch ist nun betriebsbereit. Netzwerkgeräte anschließen Der GX1105B- oder GX1108B-Switch arbeitet mit Auto-MDI/MDIX- Crossover-Erkennung und ist Plug-and-Play kompatibel. Sie können jede Funktion des Switchs sofort benutzen, sobald Sie das Netzwerkkabel (RJ-45) in den Computers und den Switch eingesteckt haben.
  • Seite 26 GX1108B GX1105B Switch Ethernet Gigabit a 10/100/1000Mbps Guida Rapida Copyright © 2008 ASUSTeK COMPUTER INC. Tutti i Diritti Riservati.
  • Seite 27 Introduzione Grazie per aver scelto lo switch gigabit ASUS GX1105B o GX1108B! GX1105B e GX1108B sono potenti switch Ethernet Gigabit ad elevate prestazioni, caratterizzati dalle funzioni di negoziazione automatica, auto MDI/MDI-X, plug-and-play, modalità di commutazione store-and-forward, e connessione dedicata a 10/100/1000Mbps. Caratteristiche • 5 porte RJ-45 10/100/1000 Mbps (GX1105B) • 8 porte RJ-45 10/100/1000 Mbps (GX1108B) • Supporto Negoziazione Automatica per 10/100/1000Mbps • Supporto Auto-MDIX su ciascuna porta • Supporto della modalità di trasferimento Full/half duplex per 10/ 100Mbps • Supporto della modalità di trasferimento Full duplex per 1000Mbps...
  • Seite 28 Contenuto della Confezione Prima di installare lo switch GX1105B/ GX1108B, verificare che nella confezione siano presenti i seguenti articoli: • 1 x Switch ASUS GX1105B o GX1108B • 1 x Adattatore DC • 1 x Guida Rapida • 2 x Viti per il Montaggio (dimensioni: M3*19mm (B) W-NI 2#) NOTA: Contattare il rivenditore, in caso di danno o smarrimento di uno degli articoli.
  • Seite 29 Specifiche Tecniche Trasferimento Dati 10Mbps, 100Mbps e 1000Mbps Porta LAN 5/8 porte RJ-45 * 10/100/1000 Mbps • Protocollo IEEE 802.3 10Base-T • IEEE 802.3u 100Base-TX • IEEE 802.3ab 1000Base-T • IEEE 802.3x Controllo di Flusso in Full Duplex • Supporto Jumbo Frame (9.6KB) • Prestazioni Ampiezza di Banda: 10 Gbps per il 5-porte, 16 Gbps per l' 8-porte • Velocità di Inoltro (porta a 10 Mbps): 14,800 pacchetti/sec. • Velocità di Inoltro (porta a 100 Mbps): 148,000 pacchetti/sec. • Velocità di Inoltro (porta a 1000 Mbps): 1,488,000 pacchetti/sec. • Memoria Buffer Pacchetti : 112KB per il 5 porte, 144KB per l' 8 porte. • Tabella di MAC Address: 4K Metodo di Commutaz. Store and Forward Form Factor Sistemazione su desktop, montaggio su parete.
  • Seite 30 Hardware Pannello Frontale Il pannello frontale di GX1105B e GX1108B contiene gli indicatori LED, che mostrano lo stato del funzionamento dello switch. Power 1105b Figura 1. Pannello Frontale GX1105B Figure 1. GX1105B front panel Power 1108b Figura 2. Pannello Frontale GX1108B Figure 2. GX1108B front panel Tabella 1 Indicatori LED Colore Stato Descrizione Power Verde ACCESO Lo switch è ACCESO SPENTO Lo switch è SPENTO...
  • Seite 31 Pannello Posteriore Nel pannello posteriore di GX1105B e GX1108B sono presenti cinque o otto porte Ethernet RJ-45 ed un connettore per l’ alimentazione. Porte Ethernet Porta VIP Alimentazione Figura 3. Pannello Posteriore GX1105B Porte Ethernet Porta VIP Alimentazione Figura 4. Pannello Posteriore GX1108B Collocazione Sistemazione su Piano Orizzontale Porre lo switch GX1105B/GX1108B su un piano orizzontale e stabile. Assicurarsi che la posizione soddisfi le specifiche dell’ ambiente di lavoro. Vedere le specifiche tecniche per i dettagli.
  • Seite 32 Montaggio su Parete Lo switch GX1105B/GX1108B può essere montato su parete mediante le apposite viti fornite nella confezione. Per montare lo switch su parete: 1. Misurare la distanza fra i due ganci sul lato inferiore dello switch. 2. Evidenziare sulla parete la posizione delle viti, in modo che siano distanziate della stessa misura dei ganci. 3. Fissare le viti sulla parete, facendole sporgere per 1/4 della lunghezza. 4. Inserire i ganci di GX1105B/ GX1108B sulle viti. Lato inferiore 117.0mm Agganciare lo switch Fissare le due viti sulla parete alle viti 5.3mm 2.95mm...
  • Seite 33 Connessione Alimentazione Inserire saldamente l’ estremità circolare dell’ adattatore di corrente all’ interno della porta Alimentazione sul pannello posteriore dello switch GX1105B o GX1108B e l’ altra estremità in una presa elettrica di servizio.Il sistema sarà così pronto. Connessione Dispositivi di Rete Lo switch GX1105B/GX1108B è caratterizzato dalla funzione di rilevazione incrociata auto-MDI/MDIX ed è dotato di funzionalità plug-and-play. E’ possibile utilizzare immediatamente una delle funzioni del dispositivo, inserendo semplicemente i cavi di rete (RJ-45) nei computer e nello switch.
  • Seite 34 GX1108B GX1105B Concentrador Gigabit Ethernet 10/100/ 1000Mbp Guía de instalación rápida Copyright © 2008 ASUSTeK COMPUTER INC. Todos los derechos reservados.
  • Seite 35 Introducción Gracias por adquirir el concentrador gigabit ASUS GX1105B o GX1108B. Los modelos GX1105B GX1108B son concentradores Gigabit Ethernet potentes y de alto rendimiento, compatibles con 10Mbps, 100Mbps o 1000Mbps, con funciones de autonegociación, función automática MDI/MDI-X, plug-and-play, store-and-forward, y conexiones dedicadas 10/100/1000Mbps. Funciones • 5 x puertos 10/100/1000 Mbps RJ-45 (GX1105B) • 8 x puertos 10/100/1000 Mbps RJ-45 (GX1108B) • Compatible con autonegociación para 10/100/1000Mbps • Compatible con Auto-MDIX en todos los puertos • Compatible con modo de transferencia Full/Half dúplex para 10 y 100Mbps • Compatible con modo de transferencia Full dúplex para 1000Mbps • Recepción y transmisión de alta velocidad • Compatible con Jumbo Frame 9.6KB • Tabla de direcciones MAC de 4K, con función de autoaprendizaje y antigüedad • Diseño sin ventilador para un mayor silencio • Control de flujo IEEE 802.3x para funciones full-dúplex • Control de flujo de presión para half-dúplex • Opciones de montaje en sobremesa o pared • Puerto de soporte VIP: puerto de alto rendimiento con prioridad para juegos y comunicaciones rápidas de datos. (Puerto 1) • Ahorro inteligente de energía: los puertos inactivos se apagan...
  • Seite 36 Contenidos de la caja Antes de instalar el concentrador GX1105B/ GX1108B, compruebe que la caja contiene los siguientes elementos. • Concentrador ASUS GX1105B o GX1108B x 1 • Adaptador DC x 1 • Manual del usuario x 1 • Tornillos de montaje x 2; tamaño del tornillo: M3*19mm (B) W-NI 2# NOTA. Póngase en contacto con su distribuidor si cualquiera de los elementos falta o está dañado.
  • Seite 37 Datos técnicos Tasas de 10Mbps, 100Mbps and 1000Mbps transferencia de datos Puerto LAN Puertos 5/8 * 10/100/1000 Mbps RJ-45 Protocolos • IEEE 802.3 10Base-T • IEEE 802.3u 100Base-TX • IEEE 802.3ab 1000Base-T • IEEE 802.3x con control de flujo Full Dúplex • Compatible con Jumbo Frame (9.6KB) Rendimiento • Ancha de banda: 10 Gbps para 5 puertos, 16 Gbps para 8 puertos • Tasa de reenvío (puerto de 10 Mbps): 14.800 paquetes/seg • Tasa de reenvío (puerto de 100 Mbps): 148.000 paquetes/seg • Tasa de reenvío (puerto de 1000 Mbps): 1.488.000 paquetes/seg Memoria de búfer de paquete: 112KB para 5 puertos, 144KB para 8 puertos Tabla de direcciones MAC: 4K Método de Almacenamiento y reenvío conmutación Factor de forma Sobremesa, montaje en pared Especificaciones • Temperatura operativa: 0°C ~ 40°C ambiente medioambientales • Humedad: 5 % ~ 95 % (sin condensación) • Temperatura de almacenamiento: 0°C ~ 70°C LEDs de estado...
  • Seite 38 Power 1105b Figura 1. Figura de panel frontal del GX1105B Figure 1. GX1105B front panel Power 1108b Figura 2. Figura de panel frontal del GX1108B Figure 2. GX1108B front panel Tabla 1 Indicadores LED Color Estado Descripción Power Verde ACTIVO El interruptor de encendido está...
  • Seite 39 Panel trasero El panel trasero de los dispositivos GX1105B y GX1108B contiene cinco u ocho puertos Ethernet RJ-45 y un conector de alimentación. Puertos Ethernet Puerto VIP Alimentación Figura 3. Panel posterior del GX1105B Puertos Ethernet Puerto VIP Alimentación Figura 4. Panel posterior del GX1108B Opciones de colocación Colocación de sobremesa Coloque el GX1105B/GX1108B sobre una superficie plana y estable. Asegúrese de que la ubicación satisface los requisitos de entorno operativo. Consulte “Especificaciones técnicas” para más detalles.
  • Seite 40 Montaje en pared Puede montar el concentrador GX1105B/ GX1108B en una pared con los tornillos suministrados. Para montar el concentrador en una pared: 1. Mida la distancia entre los dos ganchos situados en la parte inferior del concentrador. 2. Marque la posición de los tornillos en la pared con la misma distancia entre ellos. 3. Inserte los tornillos suministrados en la pared dejando sobresalir ¼ de su longitud. 4. Enganche el GX1105B/ GX1108B en los tornillos. Lado inferior Bottom Side 117.0mm Enganche el Latch the switch Inserte dos tornillos en la pared Secure two screws on the wall onto the screws. concentrador en los tornillos 5.3mm 2.95mm 18.75mm...
  • Seite 41 Conexión de la alimentación Conecte el extremo circular del adaptador de alimentación en el puerto de alimentación del panel trasero del GX1105B o GX1108B, y el otro extremo a una toma de suministro eléctrico. El sistema está listo para su uso. Conexión de dispositivos de red El concentrador GX1105B o GX1108B dispone de una función de detección de cable cruzado auto-MDI/MDIX y funciones plug-and-play. Puede utilizar inmediatamente cualquiera de las funciones de este producto conectando os cables de red (RJ-45) a los equipos y al concentrador.
  • Seite 42 GX1108B GX1105B 10/100/1000Mbps Gigabit Ethernet Anahtarı Hızlı Kurulum Kılavuzu Telif Hakkı © 2008 ASUSTeK COMPUTER INC. Tüm Hakları Saklıdır.
  • Seite 43 Giriş Bir ASUS GX1105B veya GX1108B gigabit Anahtar satın aldığınız için teşekkür ederiz! GX1105B ve GX1108B güçlü, yüksek performanslı Gigabit Ethernet anahtarıdır, 10Mbps, 100Mbps ya da 1000Mbps gücündedir, otomatik görüşme, otomatik MDI/MDI-X işlevi, tak ve çalıştır, sakla ve ilet anahtarlama modu ve özel 10/100/1000Mbps bağlantısı. Özellikler • 5 adet 10/100/1000 Mbps RJ-45 bağlantı noktası (GX1105B) • 8 adet 10/100/1000 Mbps RJ-45 bağlantı noktası (GX1108B) • 10/100/1000Mbps için otomatik görüşme desteği • Her bir bağlantı noktası için Otomatik MDIX desteği • 10 ve 100Mbps için Tam/Yarım çift aktarım modu • 1000Mbps için Tam çift aktarım modu • Tam kablolu hızda alım ve iletim • 9.6KB’a kadar jumbo çerçeve desteği • Otomatik öğrenme ve eskime işlevli 4K girişli MAC adres tablosu • Sessiz çalışma ortamı için fansız tasarım • Tam çift için IEEE 802.3x akım kontrolü • Yarım çift için arka basınç akımı kontrolü • Masaüstü veya duvara monte seçeneği • VIP bağlantı noktası desteği: Oyun ve hızlı veri bağlantıları için yüksek performans önceliği. (Bağlantı Noktası 1) • Akıllı Güç Tasarrufu: Güç tasarrufu için boş bağlantı noktaları kullanılmadığında otomatik olarak kapanır.
  • Seite 44 Paketin içindekiler GX1105B/ GX1108B anahtarını takmadan önce, pakette şu parçaların olup olmadığını kontrol edin. • 1 adet ASUS GX1105B veya GX1108B Anahtar • 1 adet DC Adaptör • 1 adet kullanım kılavuzu • 2 adet montaj vidası; vida boyutu: M3*19mm (B) W-NI 2# NOT. Parçalardan hasarlı ya da eksik olan varsa bayinizle temasa geçin.
  • Seite 45 Teknik özellikler Veri Aktarım Hızları 10Mbps, 100Mbps ve 1000Mbps LAN Bağlantı Noktası 5/8 * 10/100/1000 Mbps RJ-45 bağlantı noktaları • Protokol IEEE 802.3 10Base-T • IEEE 802.3u 100Base-TX • IEEE 802.3ab 1000Base-T • IEEE 802.3x Tam Çift Akım Kontrolü • Jumbo Çerçeve Desteği (9.6KB) • Performans Bant genişliği: 5 bağlantı noktası için 10 Gbps, 8 bağlantı noktası için 16 Gbps • İletim Hızı (10 Mbps bağlantı noktası): 14,800 paket/sn • İletim Hızı (100 Mbps bağlantı noktası): 148,000 paket/sn • İletim Hızı (1000 Mbps bağlantı noktası): 1,488,000 paket/sn Paket Geçici Belleği: 5 bağlantı noktası için 112KB, 8 bağlantı noktası için 144KB MAC Adres Tablosu: 4K Anahtarlama Yöntemi Sakla ve İlet Şekil Faktörü Masaüstüne yerleştirme, duvara monte • Çevresel Özellikler Çalıştırma Sıcaklığı: 0°C ~ 40°C ortam • Nemlilik: % 5 ~ % 95 (yoğunlaşmayan) • Saklama Sıcaklığı: 0°C ~ 70°C Durum LED’leri...
  • Seite 46 Ön panel GX1105B ve GX1108B’nin ön panellerinde anahtarın çalışma durumunu gösteren LED göstergeler bulunmaktadır. Power 1105b Şekil 1. GX1105B ön panel Şekli Figure 1. GX1105B front panel Power 1108b Şekil 2. GX1108B ön panel Şekli Figure 2. GX1108B front panel Tablo 1 LED göstergeler Renk Durum Açıklama Power Yeşil AÇIK Anahtar AÇIKTIR...
  • Seite 47 Arka panel GX1105B and GX1108B’nin arka panelinde beş ya da sekiz RJ-45 Ethernet bağlantı noktası ve bir güç konektörü bulunmaktadır. Ethernet bağlantı noktaları VIP bağlantı noktası Güç Şekil 3. GX1105B arka panel VIP bağlantı Ethernet bağlantı noktaları Güç noktası Şekil 4. GX1108B arka panel Yerleştirme seçenekleri Masaüstüne yerleştirme GX1105B/GX1108B anahtarını düz ve sabit yüzeye koyun. Yerin çalışma ortamı özelliklerine uyduğundan emin olun. Ayrıntılar için “Teknik özellikler” bölümüne bakın.
  • Seite 48 Duvara monte GX1105B/ GX1108B anahtarını aygıtla birlikte verilen montaj vidalarıyla duvara monte edebilirsiniz. Anahtarı duvara monte etmek için: 1. Anahtarın altındaki iki kanca arasındaki uzaklığı ölçün. 2. Vidaların arasındaki uzaklığı duvarda aynı yere işaretleyin. 3. Aygıtla birlikte verilen vidaları 1/4 gösterilene kadar duvara takın. 4. GX1105B/ GX1108B’nin kancalarını vidalara takın. Alt Taraf Bottom Side 117.0mm İki vidayla duvara sabitleyin Anahtarı vidalara tutturun. Latch the switch Secure two screws on the wall onto the screws. 5.3mm 2.95mm 18.75mm...
  • Seite 49 Güç bağlantısı Güç adaptörünün yuvarlak ucunu GX1105B veya GX1108B anahtarının arka panelindeki güç bağlantı noktasına, diğer ucunu prize takın, sistem çalışmaya hazır duruma gelecektir. Ağ aygıtlarını bağlama GX1105B veya GX1108B anahtarında otomatik MDI/MDIX geçiş algılama işlevi bulunmaktadır ve tak ve çalıştır özelliği sağlamaktadır. Ağ kablolarını (RJ-45) bilgisayarlara ve anahtara bağlayarak bu ürünün özelliklerini hemen kullanabilirsiniz.
  • Seite 50 GX1108B GX1105B Гигабитный Ethernet коммутатор 10/100/1000Mбит/с Краткое руководство Copyright © 2008 ASUSTeK COMPUTER INC. Все права защищены.
  • Seite 51 Введение Благодарим за приобретение коммутатора ASUS GX1105B или GX1108B! GX1105B и GX1108B являются мощными, высокопроизводительными гигабитными Ethernet коммутаторами, способные работать на скорости 10Mбит/с, 100Mбит/с или 1000Mбит/с. Они имеют фунцию auto MDI/MDI-X, plug-and-play, режим хранения и пересылки и автоопределение скорости подключения.
  • Seite 52 Комплект поставки В комплект поставки коммутатора GX1105B/ GX1108B входит следующее: • Коммутатор ASUS GX1105B или GX1108B x 1 • Блок питания x 1 • Руководство пользователя x 1 • Монтажные шурупы x 2; размер : M3*19мм (B) W-NI 2# Примечание. Если что-то отсутствует или повреждено обратитесь...
  • Seite 53 Спецификация Скорость передачи 10Mбит/с, 100Mбит/с and 1000Mбит/с данных Сетевой порт 5/8 * 10/100/1000 Mбит/с RJ-45 портов Протокол • IEEE 802.3 10Base-T • IEEE 802.3u 100Base-TX • IEEE 802.3ab 1000Base-T • IEEE 802.3x контроль потока • Поддержка больших пакетов (9.6KB) Производительность •...
  • Seite 54 Устройство Передняя панель На передней панели GX1105B и GX1108B находятся индикаторы, показывающие состояние устройства. Power 1105b Рис. 1 GX1105B передняя панель Figure 1. GX1105B front panel Power 1108b Рис. 2 GX1108B передняя панель Figure 2. GX1108B front panel Таблица 1 Индикаторы...
  • Seite 55 Задняя панель На задней панели GX1105B и GX1108B находится 5 или 8 RJ-45 Ethernet портов и разъем питания. Ethernet порты VIP порт Питание Рис 3. GX1105B задняя панель Ethernet порты VIP порт Питание Рис 4. GX1108B задняя панель Размещение Настольное размещение...
  • Seite 56 Размещение на стене Вы можете разместить GX1105B/ GX1108B на стене, используя поставляемые шурупы. Для крепления коммутатора на стену выполните следующее: 1. Измерьте расстояние между крепежными кронштейнами на задней панели коммутатора. 2. Отметьте расположение винтов на стене на таком же расстоянии.
  • Seite 57 Подключение питания Подключите кабель с круглый разъемом блока питания к разъему питания на задней панели GX1105B или GX1108B, а кабель к розетке. Подключение сетевых устройств В данном коммутаторе предусмотрены функция автоматического распознавания перекрестного кабеля MDI/MDIX и поддержка технологии “plug-and play”, поэтому для начала работы достаточно подключить сетевой...
  • Seite 58 GX1108B GX1105B 10/100/1000Mbps Gigabit 乙太網路交換器 快速安裝指南 版權所有•不得翻印 © 2008 華碩電腦...
  • Seite 59 提供 10Mbps、100Mbps 或 1000Mbps 之速率,並具備自動協商(auto- negotiation) 、自動交叉線(auto MDI/MDI-X)功能,支援隨插即用與儲存轉 發交換模式,適用於 10/100/1000Mbps 連線。 特色 • 5 組 10/100/1000 Mbps RJ-45 乙太網路連接埠 (GX1105B) • 8 組 10/100/1000 Mbps RJ-45 乙太網路連接埠 (GX1108B) • 10/100/1000Mbps 全雙工模式下支援自動協商(Auto-Negotiation) • 每個連接埠支援自動偵測跳線/平行線(Auto-MDIX)功能 • 10/100Mbps 速率下支援全/半雙工傳輸模式 • 1000Mbps 速率下支援全雙工傳輸模式 • 全線速接收與傳送...
  • Seite 60 產品包裝內容 在您開始安裝華碩 GX1105B / GX1108B 交換器之前,請先檢查您的包裝盒 中是否包含以下物件: • 華碩 GX1105B 或 GX1108B 交換器 x 1 • 直流電源變壓器 x 1 • 快速安裝指南 x 1 • 壁掛安裝用螺絲 x 2 注意: 若以上物件有任何缺失或損壞,請就近連絡您的零售商。...
  • Seite 61 技術規格 資料傳輸速率 10Mbps、100Mbps 與 1000Mbps LAN 埠 5/8 組 10/100/1000Mbps RJ-45 乙太網路連接埠 通訊協定 • IEEE 802.3 10Base-T • IEEE 802.3u 100Base-TX • IEEE 802.3ab 1000Base-T • IEEE 802.3x 全雙工流量控制 •支援巨訊框 (9.6KB) 效能 •頻寬:5 組連接埠為 10Gbps; 8 組連接埠為 16Gbps •轉發速率 (10Mbps 埠 ): 14,800 封包/秒 •轉發速率...
  • Seite 62 硬體 前面板 華碩 GX1105B 與 GX1108B 的前面板包括有數個 LED 指示燈以顯示交換器 的運作狀況。 Power 1105b Figure 1. GX1105B front panel 圖 1. GX1105B 前面板 Power 1108b Figure 2. GX1108B front panel 圖 2. GX1108B 前面板 表 1 LED 指示燈號 燈號名稱 顏色 狀態 代表意義...
  • Seite 63 背板 GX1105B 與 GX1108B 的背板包括有五組或八組 RJ-45 乙太網路連接埠及一 個電源插孔。 乙太網路連接埠 VIP 連接埠 電源插孔 圖 3. GX1105B 背板 乙太網路連接埠 VIP 連接埠 電源插孔 圖 4. GX1108B 背板 產品擺放 將本教換器安置於平坦的表面 將 GX1105B / GX1108B 交換器放置在平坦穩定的平面。請確認此一位置符 合交換器運作環境之要求。詳細內容請參考「技術規格」部分的說明。...
  • Seite 64 將本交換器安裝在牆壁上 您可利用固定用螺絲來將華碩 GX1105B/ GX1108B 交換器掛起放置於牆壁 上。 欲將交換器安裝於牆壁上: 1. 測量位於交換器底部兩個掛鉤的距離。 2. 在牆壁上做出兩顆螺絲的記號,該記號與兩掛鉤間的距離需一致。 3. 將螺絲轉入牆中直到螺絲僅剩四分之一的長度外露。 4. 將華碩 GX1105B/ GX1108B 交換器的掛鉤鉤住牆上的兩個螺絲,使其固 定於牆上。 底部視圖 Bottom Side 117.0mm Latch the switch Secure two screws on the wall 將交換器掛於 在牆上轉入兩顆螺絲 onto the screws. 螺絲上 5.3mm 2.95mm 18.75mm...
  • Seite 65 電源連接 將電源變壓器的圓形一端連接至 GX1105B 或 GX1108B 交換器背板之電源插 孔,另一端連接到電源供應插座,此時系統即準備就緒。 連接網路設備 GX1105B 或 GX1108B 交換器支援自動交叉線與隨插即用功能。您只需簡單 地用網路線 (RJ-45) 將電腦和交換器連接起來,便可立即享有此款產品的所 有功能。...
  • Seite 66 GX1108B GX1105B 10/100/1000Mbps ギガビッ ト イーサネッ トスイッチ クイックスタートガイド Copyright © 2008 ASUSTeK COMPUTER INC. All Rights Reserved.
  • Seite 67 概要 ASUS GX1105B/GX1108B ギガビットスイッチをご購入いただきありがとうござ います。GX1105B/GX1108B は高性能ギガビット対応イーサネットスイッチで、 10Mbps、100Mbps、1000Mbps の各転送速度をサポートしています。また オートネゴシエーション、 Auto-MDI/MDI-X 機能、プラグアンドプレイ、 ストア &フォワードスイッチング方式をサポートしており、機能満載のギガビットスイ ッチです。 機能 • 10/100/1000 Mbps RJ-45 ポート×5 (GX1105B) • 10/100/1000 Mbps RJ-45 ポート×8 (GX1108B) • オートネゴシエーション機能サポート : 10/100/1000Mbps • 全てのポートで Auto-MDIX をサポート • 全/半2重通信方式通信モードをサポート : 10/100Mbps • 全2重通信方式通信モードをサポート : 1000Mbps • フルワイヤースピードで送受信 • ジャンボフレームに対応 (最大9.6KB) • 4K エントリ MAC アドレステーブル : 自動学習機能とエージング機能搭載...
  • Seite 68 パッケージの内容 本製品には以下のアイテムが同梱されています。 • ASUS GX1105B スイッチ または GX1108B スイッチ×1 • DC アダプタ×1 • ユーザーマニュアル×1 • ウォールマウント用ネジ×2 (ネジのサイズ : M3×19mm [B] W-NI 2#) 注:アイテムの不足またはダメージを受けている等の不具合がある場 合は、お手数ですが販売店までご連絡ください。...
  • Seite 69 • IEEE 802.3ab 1000Base-T • IEEE 802.3x 全二重フロー制御 • ジャンボフレーム サポート (9.6KB) • パフォーマンス 帯域: 10 Gbps ( GX1105B) 、 16 Gbps ( GX1108B) • 転送速度 (10 Mbps ポート) : 14,800 パケット/秒 • 転送速度 (100 Mbps ポート) : 148,000 パケット/秒 • 転送速度 (1000 Mbps ポート) : 1,488,000 パケッ ト/秒 パケッ トバッファメモリ : 112KB ( GX1105B) 、 144KB ( GX1108B)...
  • Seite 70 フロントパネルには LED インジケータを搭載しており、動作状況をユーザーに 知らせます。詳細は本項に記載の表1をご覧ください。 Power 電源 1105b Figure 1. GX1105B front panel 図1. GX1105B フロン トパネル Power 電源 1108b 図2. GX1108B フロン トパネル Figure 2. GX1108B front panel 表1 : LED インジケータ カラー LED の状態 スイッチの状態 電源 グリーン オン スイッチの電源がオン オフ スイッチの電源がオフ...
  • Seite 71 バッ クパネル バックパネルには、RJ-45 イーサネッ トポート(GX1105B は5基、GX1108B は 8基)と電源コネクタを搭載しています。 VIP ポート イーサネッ トポート 電源 図 3. GX1105B バッ クパネル イーサネッ トポート VIP ポート 電源 図 4. GX1108B バッ クパネル 設置オプシ ョン デスク トップ 本スイッチを設置する際は、水平で安定した場所に設置してください。また、 本ガイドのページ3の仕様一覧に記載の動作環境を参照し、設置条件を満た していることを確認してください。...
  • Seite 72 ウォールマウン ト 本スイッチは壁などの垂直面にも設置することができます。 手順 1. スイッチの底面にあるフックの間隔を測ります。 2. 設置する場所を選び、 フックの間隔と同じ間隔になるよう壁に鉛筆などで印 をつけます。 3. 付属のネジを壁面に取り付けます。 ネジの長さの 1/4 が見えるように印をつ けた所に取り付けます。 4. スイッチのフックをネジに掛けます。 底面 Bottom Side 117.0mm Latch the switch Secure two screws on the wall スイッチをネジに掛けて設置 ネジを壁面に設置 onto the screws. 5.3mm 2.95mm 18.75mm...
  • Seite 73 電源に接続する 電源アダプタの丸形コネクタを本デバイスバックパネルにある電源ポートにしっ かり接続します。次に電源プラグを電源コンセントに接続します。 ネットワークデバイスに接続する 本スイッチは Auto-MDI/MDIX クロスオーバー機能をサポートしており、プラグ アンドプレイ機能が利用できます。これにより、ネッ トワークケーブル(RJ-45) でコンピュータと本スイッチを接続すれば、本スイッチの各機能がすぐに利用 できます。...
  • Seite 74 GX1108B GX1105B 10/100/1000Mbps Gigabit Ethernet 스위치 빠른 설치 설명서 Copyright © 2008 ASUSTeK COMPUTER INC. All Rights Reserved.
  • Seite 75 소개 ASUS GX1105B 또는 GX1108B Gigabit 스위치를 구입해 주셔서 감사합니다 ! GX1105B 와 GX1108B 는 10Mbps, 100Mbps 또는 1000Mbps 의 속도와 함께 자동 교섭 기능 , 자동 MDI/MDI-X 기능 , 플러그 앤 플레이 , 신호 축적 및 전송 , 10/100/1000Mbps 전용 연결 기능을 제공하는 고성능의 강력한 Gigabit Ethernet 스위치입니다 . 기능 • 5 x 10/100/1000 Mbps RJ-45 포트 (GX1105B) • 8 x 10/100/1000 Mbps RJ-45 포트 (GX1108B) • 10/100/1000Mbps 속도에서 자동 교섭 기능 지원 • 각 포트에서 자동 MDIX 지원 • 10과 100Mbps에서 전이중/반이중 전송 모드 • 1000Mbps에서 전이중 전송 모드 지원 • 매체 종류에 관계없는 최고속의 송수신 • 최대 9.6KB까지 점보 프레임(Jumbo Frame) 지원 • 자동 학습(Learning) 및 에이징(aging) 기능의 4K 입력 MAC 주소 표 • 정숙한 동작 환경을 제공하는 팬이 없는 설계 • 전이중 방식을 위한 IEEE 802.3x 흐름 제어 • 반이중 방식을 위한 Back pressure 흐름 제어...
  • Seite 76 패키지 구성물 GX1105B/ GX1108B 스위치를 설치하기 전에 패키지가 아래의 항목을 모 두 포함하고 있는지 확인해 주십시오. • ASUS GX1105B 또는 GX1108B 스위치 x 1 • DC 어댑터 x 1 • 사용자 설명서 x 1 • 마운팅용 나사 x 2; 나사 크기: M3*19mm (B) W-NI 2# 참고 . 항목의 하나라도 부족하거나 손상되어 있다면 , 구입처에 문의해 주십시오 .
  • Seite 77 제품 기술 사양 데이터 전송 속도 10Mbps, 100Mbps 및 1000Mbps LAN 포트 5/8 * 10/100/1000 Mbps RJ-45 포트 프로토콜 • IEEE 802.3 10Base-T • IEEE 802.3u 100Base-TX • IEEE 802.3ab 1000Base-T • IEEE 802.3x 전이중 방식 흐름 제어 • Jumbo Frame 지원 (9.6KB) 성능 • 대역폭: 5포트 10Gbps, 8포트 16Gbps • 전송 속도 (10Mbps 포트): 14,800 패킷/초 • 전송 속도 (100Mbps 포트): 148,000 패킷/초 • 전송 속도 (1000 Mbps 포트): 1,488,000 패킷/초 패킷 버퍼 메모리: 5 포트의 경우' 112KB, 8 포트 의 경우 144KB MAC 주소 표: 4K 스위칭 방법 축적 및 전송 외장 규격 데스크탑 설치, 벽걸이 설치 권장 사용 환경 • 동작 온도: 0°C ~ 40°C 사이의 환경 • 습도: 5 % ~ 95 % (불응축식) • 보관 온도: 0°C ~ 70°C 상태 LED 전원 LED, 각 포트의 연결 및 동작 표시등...
  • Seite 78 하드웨어 전면 패널 GX1105B과 GX1108B의 전면 패널은 스위치의 동작 상황을 보여주는 LED 표시등을 포함하고 있습니다. Power 1105b Figure 1. GX1105B front panel 그림 1. GX1105B 전면 패널 Power 1108b 그림 2. GX1108B 전면 패널 Figure 2. GX1108B front panel 표 1 LED 표시등 색 상태 설명 Power 녹색 켜짐 스위치의 전원이 켜져 있음 ( 전원 ) 꺼짐 스위치의 전원이 꺼져 있음 녹색 켜짐 1000Mbps 의 속도로 연결 생성 깜박임 1000Mbps 의 속도로 데이터 전송 중...
  • Seite 79 후면 패널 GX1105B 와 GX1108B 의 후면 패널에는 5 또는 8 개의 RJ-45 Ethernet 포 트와 전원 커넥터를 포함하고 있습니다 . Ethernet 포트 VIP 포트 전원 그림 3. GX1105B 후면 패널 Ethernet 포트 VIP 포트 전원 그림 4. GX1108B 후면 패널 설치 옵션 탁상형 GX1105B/ GX1108B 스위치를 평평하고, 안정된 표면위에 두십시시오. 위 치가 권장 동작 환경 사양을 만족하는지 확인해 주십시오. 자세한 사항은 “제품 기술 사양“ 부분을 참고해 주십시오.
  • Seite 80 벽걸이형 제공된 마운팅 나사를 이용해 GX1105B/ GX1108B 스위치를 벽에 설치할 수 있습니다. 벽에 스위치 마운트하기: 1. 스위치 바닥면의 두 홈간의 거리를 측정해 주십시오. 2. 벽에 두 홈간의 거리를 유의하여 나사의 위치를 표시해 주십시오. 3. 제공된 나사를 이용해 1/4만이 보일 때까지 벽에 고정해 주십시오. 4. GX1105B/ GX1108B의 홈을 나사에 걸어 주십시오. Bottom Side 바닥면 117.0mm Latch the switch Secure two screws on the wall 두 개의 나사를 벽에 고정해 스 위 치 를 나 사 위 에 onto the screws. 주십시오 . 걸어 주십시오 . 5.3mm 2.95mm 18.75mm...
  • Seite 81 전원 연결 전원 어댑터의 둥근 끝을 GX1105B 또는 GX1108B 스위치 후면 패널에 위 치한 전원 포트에 연결하고, 다른 한 쪽 끝을 콘센트에 연결하면, 시스템은 준비가 완료됩니다. 네트워크 장치 연결하기 GX1105B 또는 GX1108B 스위치는 자동 MDI/MDIX 크로스오버 감지 기 능과 플러그 앤 플레이 기능을 포함합니다. 사용자는 네트워크 케이블 (RJ-45)를 컴퓨터와 스위치에 연결하기만 하면 제품의 기능을 즉시 이용 가능합니다.
  • Seite 82 GX1108B GX1105B Přepínač Gigabit Ethernet 10/100/1000 Mb/s Stručný průvodce instalací Copyright© 2008 ASUSTeK COMPUTER INC. Všechna práva vyhrazena.
  • Seite 83 Úvod Děkujeme vám za zakoupení přepínače Gigabit ASUS GX1105B nebo GX1108B! Vysoce výkonné přepínače Gigabit Ethernet GX1105B a GX1108B jsou vybaveny automatickým vyjednáváním 10 Mb/s, 100 Mb/s nebo 1000 Mb/s, funkcí automatického křížení MDI/MDI-X, technologií Plug-and-Play, režimem přepínání uložit-a-předat a vyhrazeným připojením 10/100/1000 Mb/s. Funkce • 5 portů 10/100/1000 Mb/s RJ-45 (GX1105B) • 8 portů 10/100/1000 Mb/s RJ-45 (GX1108B) • Podpora automatického vyjednávání pro 10/100/1000 Mb/s • Podpora automatického křížení MDIX pro každý port • Podpora plného/polovičního duplexního režimu přenosu pro 10 a 100 Mb/s • Podpora plně duplexního režimu přenosu pro 1000 Mb/s • Rychlost příjmu a odesílání v plné kapacitě kabeláže • Podpora jumbo frame (snížení zatížení sítě) až do 9,6 kB • Tabulka 4K položek adres MAC s funkcí automatického učení a uchovávání • Konstrukce bez ventilátoru pro tiché provozní prostředí • Řízení toku IEEE 802.3x pro plně duplexní režim • Řízení toku zpětným tlakem pro poloviční duplexní režim • Možnost umístění na stůl nebo na stěnu • Podpora portu VIP: Vysoce výkonný prioritní port pro hraní her a rychlá datová připojení. (Port 1) • Inteligentní úsporný režim: Automaticky vypíná napájení...
  • Seite 84 Obsah krabice Před instalací přepínače GX1105B/ GX1108B zkontrolujte, zda krabice obsahuje následující položky. • 1 x přepínač ASUS GX1105B nebo GX1108B • 1 x napájecí adaptér • 1 x uživatelská příručka • 2 x upevňovací šrouby; velikost šroubu: M3*19 mm (B) W-NI 2# POZNÁMKA. Pokud je některá položka poškozena nebo chybí, obraťte se na prodejce.
  • Seite 85 Technické údaje Rychlosti přenosu 10 Mb/s, 100 Mb/s a 1000 Mb/s Port LAN 5/8 portů X 10/100/1000 Mb/s RJ-45 • Protokol IEEE 802.3 10Base-T • IEEE 802.3u 100Base-TX • IEEE 802.3ab 1000Base-T • IEEE 802.3x s plně duplexním řízením toku • Podpora jumbo frame (snížení zatížení sítě) (9,6 kB) • Výkon Šířka pásma: 10 Gb/s pro 5portový, 16 Gb/s pro 8portový • Rychlost předávání (port 10 Mb/s): 14800 paketů/s. • Rychlost předávání (port 100 Mb/s): 148000 paketů/s. • Rychlost předávání (port 1000 Mb/s): 1488000 paketů/s. Vyrovnávací paměť paketů: 112 kB pro 5portový, 144 kB pro 8portový Tabulka adres MAC: 4K Metoda přepínání Uložit-a-předat Formát Umístění na stůl, montáž na stěnu • Požadavky na Provozní teplota: okolní 0°C ~ 40°C prostředí • Vlhkost: 5 % až 95 % (bez kondenzace) • Skladovací teplota: 0°C ~ 70°C Stavové indikátory Indikátor napájení, připojení a aktivity pro každý port Rozměry 165,6 mm x 117,3 mm x 32,5 mm...
  • Seite 86 Přední panel Přední panely přepínačů GX1105B a GX1108B obsahují indikátory LED, které ukazují provozní stav přepínače. Power 1105b Obrázek 1. Přední panel GX1105B Figure 1. GX1105B front panel Power 1108b Obrázek 2. Přední panel GX1108B Figure 2. GX1108B front panel Tabulka 1 Indikátory LED Indikátor LED Barva Stav Popis Power Zelená SVÍTÍ...
  • Seite 87 Porty Ethernet Port VIP Napájení Obrázek 3. Zadní panel GX1105B Porty Ethernet Port VIP Napájení Obrázek 4. Zadní panel GX1108B Možnosti umístění Umístění na stůl Přepínače GX1105B/GX1108B umístěte na rovný a stabilní povrch. Umístění musí splňovat specifikace provozního prostředí. Podrobnosti viz část „Technické údaje“.
  • Seite 88 Montáž na stěnu Přepínače GX1105B/ GX1108B můžete připevnit na stěnu pomocí dodaných montážních šroubů. Pokyny pro montáž na stěnu: 1. Změřte vzdálenost mezi dvěma závěsy na spodní straně přepínače. 2. Označte polohu šroubů na stěně ve stejné vzdálenosti. 3. Zašroubujte dodané šrouby tak, aby vyčnívaly pouze 0,5 cm nad povrch. 4. Nasaďte závěsy směrovače GX1105B/ GX1108B na šrouby. Spodní strana Bottom Side 117.0mm Nasaďte přepínač na Zajistěte dvěma šroubky Latch the switch Secure two screws on the wall onto the screws. šroubky na stěně 5.3mm 2.95mm 18.75mm...
  • Seite 89 Připojení napájení Připojte kulatý konec napájecího adaptéru pevně do portu napájení na zadní straně přepínače GX1105B nebo GX1108B a druhý konec do elektrické zásuvky. Nyní je systém připraven. Připojení síťových zařízení Přepínače GX1105B nebo GX1108B jsou vybaveny funkcí automatického rozpoznávání překřížení MDI/MDIX a poskytují výhody technologie Plug- and-Play. Funkce tohoto produktu jsou k dispozici okamžitě po připojení...
  • Seite 90 GX1108B GX1105B 10/100/1000 Mb/mp Gigabit Ethernet switch Gyors üzembe helyezési útmutató Copyright © 2008 ASUSTeK COMPUTER INC. Minden jog fenntartva!
  • Seite 91 Bevezetés Köszönjük, hogy az ASUS GX1105B vagy GX1108B gigabit switch-cset választotta! A GX1105B és GX1108B 10, 100 vagy 1000 Mb/mp sebessére képes nagyteljesítményű Gigabit Ethernet switch egységek, amelyek automata kapcsolódás, illetve automata MDI/MDI-X funkcióval, plug-and- play képességgel, store-and-forward kapcsolási üzemmóddal, valamint dedikált 10/100/1000 Mb/mp kapcsolattal rendelkeznek. Funkciók • 5 x 10/100/1000 Mb/mp RJ-45 port (GX1105B) • 8 x 10/100/1000 Mb/mp RJ-45 port (GX1108B) • Automata kapcsolódás támogatása 10/100/1000 Mb/mp sebesség mellett • Automata MDIX funkció támogatása portonként • 10/100 Mb/mp Teljes/Fél duplex átviteli üzemmód támogatása • 1000 Mb/mp Teljes duplex átviteli üzemmód támogatása • Teljes sebességű fogadás és továbbítás • Jumbo frame támogatás akár 9,6 KB méretig • 4K MAC-címtábla automata tanulással és korfigyeléssel • Ventilátor nélküli konstrukció a csendes működés érdekében • IEEE 802.3x teljes duplex áramlás-szabályozás • Ellennyomás áramlás-szabályozás félduplex mód esetén • Asztali vagy fali felszerelés lehetősége • VIP port támogatása: Nagyteljesítményű elsőbbségi port játékhoz és gyors adatkapcsolatokhoz. (1. port) • Intelligens energiatakarékosság: az üresjáratban működő portok automatikusan kikapcsolódnak, hogy energiát tartalékoljon.
  • Seite 92 A csomag tartalma Mielőtt telepítené a GX1105B/ GX1108B switch-cset, ellenőrizze csomagját, amelynek az alábbi tételeket kell tartalmaznia. • ASUS GX1105B vagy GX1108B Switch x 1 • DC adapter x 1 • Felhasználói útmutató x 1 • Csavarok falra szereléshez x 2, csavarméret: M3 * 19 mm (B) W-NI 2# MEGJEGYZÉS: Amennyiben bármelyik sérült vagy hiányzik, lépjen kapcsolatba a forgalmazóval.
  • Seite 93 Műszaki adatok Adatátviteli sebesség 10 Mb/mp, 100 Mb/mp és 1000 Mb/mp LAN port 5/8 * 10/100/1000 Mb/mp RJ-45 port • Protokoll IEEE 802.3 10Base-T • IEEE 802.3u 100Base-TX • IEEE 802.3ab 1000Base-T • IEEE 802.3x teljes duplex áramlás-szabályozás • Jumbo frame támogatás (9,6 KB) • Teljesítmény Sávszélesség: 10 Gb/mp az 5 portos, 16 Gb/mp a 8 portos esetében • Továbbítási sebesség (10 Mb/mp port): 14 800 adatcsomag/mp • Továbbítási sebesség (100 Mb/mp port): 148 000 adatcsomag/mp • Továbbítási sebesség (1000 Mb/mp port): 1 488 000 adatcsomag/mp Memóriapuffer adatcsomagokhoz: 112 KB az 5 portos, 144 KB a 8 portos esetében MAC-címtábla: 4K Kapcsolási mód Store and Forward Forma Asztali elhelyezés, falra szerelés • Környezeti adatok Működési hőmérséklet: 0°C – 40°C környezeti • Páratartalom: 5 % – 95 % (nem lecsapódó) • Tárolási hőmérséklet: 0°C – 70°C Állapotjelző LED-ek Bekapcsolt állapotot jelző LED, kapcsolat és tevékenységjelző LED-ek minden porthoz Méretek 165,6 mm x 117,3 mm x 32,5 mm...
  • Seite 94 Előlap A GX1105B és GX1108B készülék előlapján lévő LED kijelzők mutatják a switch működési állapotát. Power 1105b 1. ábra GX1105B előlapja Figure 1. GX1105B front panel Power 1108b 2. ábra GX1108B előlapja Figure 2. GX1108B front panel 1. táblázat LED kijelzők Szín Állapot Leírás Power Zöld A switch BE van kapcsolva. (Áramforrás) A switch KI van kapcsolva. Zöld A kapcsolat létrejött 1000 Mb/mp sebességen.
  • Seite 95 Hátsó panel A GX1105B és GX1108B switch hátsó panelén öt, illetve nyolc RJ-45 Ethernet port található a tápcsatlakozó aljzaton kívül. Ethernet portok VIP port Áramforrás 3. ábra GX1105B hátlapja Ethernet portok VIP port Áramforrás 4. ábra GX1108B hátlapja Elhelyezési lehetőségek Asztalra helyezés Helyezze a GX1105B/GX1108B switch-cset egy stabil, vízszintes felületre. Győződjön meg arról, a helyszín megfelel az üzemeltetési környezetre vonatkozó előírásoknak. A részleteket lásd: „Műszaki adatok”.
  • Seite 96 Falra szerelés A GX1105B/GX1108B switch-cset falra is lehet szerelni a mellékelt csavarok segítségével. Az switch felszerelése a falra: 1. Mérje meg a távolságot a switch alján lévő akasztók között. 2. Jelölje be a csavar helyét a falon a fenti távolság betartásával. 3. Csavarja a két csavart a falba, de hagyja, hogy 1/4-ük kiálljon a falból. 4. Akassza a GX1105B/ GX1108B akasztóit a csavarfejekre. A készülék alja Bottom Side 117.0mm Rögzítsen két csavart a falhoz Akassza a switch-cset a Latch the switch Secure two screws on the wall onto the screws. csavarfejekre 5.3mm 2.95mm 18.75mm...
  • Seite 97 A hálózati tápkábel csatlakoztatása Csatlakoztassa a hálózati adapter kerek végét a GX1105B vagy GX1108B switch hátulján lévő tápcsatlakozó aljzathoz, majd az adaptert dugja be a fali konnektorba. A rendszer így készenlétbe kerül. Hálózati eszközök csatlakoztatása A GX1105B vagy GX1108B switch támogatja az automatikus MDI/MDIX crossover felismerési funkciót, amely valódi plug-and-play lehetőséget jelent. Azonnal használatba veheti a termék szolgáltatásait, amint csatlakoztatta a hálózati kábeleket (RJ-45) a számítógépekhez és a switch- hez.
  • Seite 98 GX1108B GX1105B Gigabit Ethernet Switch (Pengalih Ethernet Gigabit) 10/100/1000Mbps Petunjuk Pemasangan Cepat Hak Cipta © 2008 ASUSTeK COMPUTER INC. Semua Hak Dilindungi Undang-Undang.
  • Seite 99 Pendahuluan Terima kasih telah membeli gigabit Switch (Pengalih gigabit) ASUS GX1105B atau GX1108B! GX1105B dan GX1108B merupakan Gigabit Ethernet switch (pengalih Gigabit Ethernet) yang sangat handal dan berkinerja tinggi, dengan kemampuan 10Mbps, 100Mbps atau 1000Mbps), menonjolkan auto-negotiation (negosiasi-otomatis), fungsi auto MDI/MDI-X (MDI/MDI-X otomatis), plug-and-play (pasang-dan-mainkan), mode store- and-forward switching (simpan-dan-berganti ke depan), dan sambungan dedicated 10/100/1000Mbps (10/100/1000Mbps berdedikasi). Fitur • Porta RJ-45 5 x 10/100/1000 Mbps (GX1105B) • Porta RJ-45 8 x 10/100/1000 Mbps (GX1108B) • Mendukung Auto-Negotiation (Negosiasi-Otomatis) untuk 10/100/1000Mbps • Mendukung Auto-MDIX (MDIX-Otomatis) untuk setiap portanya. • Mendukung mode transfer Full/Half duplex (duplex Penuh/Separuh) untuk 10 dan 100Mbps • Mendukung mode transfer Full duplex (duplex Penuh) 1000Mbps • Penerima dan transmisi kecepatan kabel penuh • Mendukung jumbo frame (rangka jumbo) hingga 9.6KB • Tabel alamat MAC 4K masukan dengan fungsi penyimpanan dan pembelajaran-otomatis • Desain kurang kipas untuk lingkungan operasi yang tenang • Flow control (kontrol arus) IEEE 802.3x untuk full duplex (duplex-penuh) • Back pressure flow control (kontrol arus tekanan belakang) untuk half- duplex (duplex-separuh) • Dekstop atau pilihan penempatan pemasangan di dinding • Dukungan port VIP: Port dengan prioritas performa tinggi untuk...
  • Seite 100 Isi Kemasan Sebelum memasang GX1105B/ GX1108B switch (pengalih GX1105B/ GX1108B), periksa item-item berikut dalam kemasan Anda. • Switch (Pengalih) ASUS GX1105B atau GX1108B x 1 • Adaptor DC x 1 • Petunjuk Pengguna x 1 • Sekrup penempel x 2; ukuran sekrup: M3*19mm (B) W-NI 2# CATATAN. Hubungi penjual Anda apabila terdapat item-item yang rusak atau hilang.
  • Seite 101 Spesifikasi teknis Data Transfer Rates 10Mbps, 100Mbps dan 1000Mbps (Nilai Transfer Data) LAN Ports (Porta LAN): Porta RJ-45 5/8 * 10/100/1000 Mbps Protokol • IEEE 802.3 10Base-T • IEEE 802.3u 100Base-TX • IEEE 802.3ab 1000Base-T • Full Duplex Flow Control (Kontrol Arus Duplex Penuh) IEEE 802.3x • Mendukung Jumbo Frame (Rangka Jumbo) (9.6KB) Kinerja • Bandwidth (Bandwith): 10 Gbps untuk porta 5, 16 Gbps untuk porta 8 • Forward Rate (Nilai Maju) (porta 10 Mbps): 14,800 paket/det • Forward Rate (Nilai Maju) (porta 100 Mbps): 148,000 paket/det • Forward Rate (Nilai Maju) (porta 1000 Mbps): 1.488.000 paket/det • Packet Buffer Memory (Memori Penyangga Paket): 112KB untuk porta 5, 144KB untuk porta 8 MAC Address Table (Tabel Alamat MAC) 4K Medote Pengalihan Store and Forward (Simpan dan Maju) Faktor Bentuk Penempatan di dekstop, pemasangan di dinding Spesifikasi • Suhu Pengoperasian: Suhu sekitar 0°C ~ 40°C Lingkungan • Kelembaban: 5 % ~ 95 % (tidak kondensasi)
  • Seite 102 Hardware (Perangkat Keras) Panel depan Panel depan GX1105B dan GX1108B meliputi indikator LED yang menunjukkan kondisi kerja dari switch (pengalih). Power 1105b Gambar 1 bagian depan GX1105B Figure 1. GX1105B front panel Power 1108b Gambar 2 bagian depan GX1108B Figure 2. GX1108B front panel Tabel 1 Indikator LED Warna Status Descripción Power Hijau AKTIF Switch (Pengalih) sedang AKTIF...
  • Seite 103 Bagian belakang Bagian belakang GX1105B dan GX1108B berisi 5 atau delapan porta Ethernet RJ-45 dan sebuah power connector (konektor daya). Porta Ethernet Port VIP Power (Daya) Gambar 3 bagian belakang GX1105B Porta Ethernet Port VIP Power (Daya) Gambar 4 bagian belakang GX1108B Pilihan penempatan alat Penempatan di Dekstop Letakkan GX1105B/GX1108B switch (pengalih GX1105B/GX1108B) di permukaan yang stabil dan rata. Pastikan lokasi memenuhi spesifikasi...
  • Seite 104 Pemasangan di dinding Anda dapat memasang GX1105B/ GX1108B switch (pengalih GX1105B/ GX1108B) pada dinding dengan sekrup pemasangan yang disertakan. Untuk memasang switch (pengalih) pada dinding: 1. Ukur jarak antara dua pengait pada bagian bawah switch (pengalih) tersebut. 2. Tandai posisi sekrup pada dinding dengan jarak diantaranya sama panjang. 3. Rapatkan sekrup-sekrup tersebut pada dinding hingga tampak 1/4nya saja. 4. Pasangkan kait GX1105B/ GX1108B di atas sekrup-skerup tersebut. Bottom Side Bagian Bawah 117.0mm Latch the switch Pasangkan switch Kunci dua sekrup pada dinding Secure two screws on the wall onto the screws. (pengalih) di atas sekrup-sekrup tersebut 5.3mm 2.95mm 18.75mm...
  • Seite 105 Menyambungkan daya Pasang bagian ujung bulat power adapter (adaptor daya) dengan kuat ke dalam porta daya pada switch rear panel (pengalih panel belakang) GX1105B atau GX1108B , dan ujung lainnya ke dalam electric service outlet (stop kontak listrik), kemudian sistem siap digunakan. Menyambungkan peranti jaringan Switch (pengalih) GX1105B atau GX1108B menonjolkan fungsi deteksi saling-silang auto-MDI/MDIX (MDI/MDIX-otomatis) dan memberikan kemampuan plug-and-play (pasang-dan-mainkan). Anda dapat dengan segera menggunakan fitur-fitur manapun dari produk yang sederhana ini dengan memasang kabel jaringan (RJ-45) ke dalam komputer dan switch (saklarnya).
  • Seite 106 GX1108B GX1105B Suis Ethernet Gigabit 10/100/1000Mbps Panduan Pemasangan Segera Hakcipta © 2008 ASUSTeK COMPUTER INC. Semua Hakcipta Terpelihara...
  • Seite 107 Pengenalan Terima kasih kerana membeli Suis gigabit ASUS GX1105B atau GX1108B! GX1105B dan GX1108B adalah suis Ethernet Gigabit berkeupayaan tinggi, yang sangat berkuasa, berkemampuan 10Mbps, 100Mbps atau 1000Mbps, ciri-ciri auto-negotiation, fungsi auto MDI/MDI-X , plug-and-play, mod switching store-and-forward, dan sambungan dedikasi 10/100/1000Mbps. Ciri-ciri • 5 x 10/100/1000 Mbps Port RJ-45 (GX1105B) • 8 x 10/100/1000 Mbps Port RJ-45 (GX1108B) • Menyokong Auto-Negotiation untuk 10/100/1000Mbps • Menyokong Auto-MDIX untuk setiap port • Menyokong Mod Pindahan Full/Half duplex untuk 10 dan 100Mbps • Menyokong mod pindahan Full duplex untuk 1000Mbps • Kelajuan wayar sepenuhnya untuk penerimaan dan transmisi • Menyokong frame jumbo sehingga 9.6KB • Masukkan jadual MAC address dengan fungsi auto-learning dan aging • Rekabentuk tanpa kipas untuk operasi dalam persekitaran senyap • IEEE 802.3x flow control untuk full-duplex • Back pressure flow control untuk half-duplex • Pilihan pemasangan di atas meja atau di dinding • Menyokong Port VIP: Port berkeupayaan tinggi dengan keutamaan tinggi untuk permainan video dan sambungan data pantas. ( Port 1) • Penjimat Kuasa Pintar: Port terbiar dimatikan secara automatik bila tidak digunakan untuk menjimatkan kuasa.
  • Seite 108 Kandungan pekej Sebelum memasang suis GX1105B/ GX1108B, periksa barangan berikut ada dalam pekej anda. • Suis ASUS GX1105B or GX1108B x 1 • Penyesuai DC x 1 • Panduan Pengguna x 1 • Skru Pemasang x 2; Skru bersaiz : M3*19mm (B) W-NI 2# NOTA: Hubungi peruncit sekiranya ada diantara barangan di atas rosak ataupun hilang.
  • Seite 109 Spesifikasi teknikal Kadar Pindahan Data 10Mbps, 100Mbps dan 1000Mbps Port LAN 5/8 * 10/100/1000 Mbps Port RJ-45 • Protokol IEEE 802.3 10Base-T • IEEE 802.3u 100Base-TX • IEEE 802.3ab 1000Base-T • IEEE 802.3x Full Duplex Flow Control • Menyokong Jumbo Frame (9.6KB) • Prestasi Bandwidth: 10 Gbps untuk 5-port, 16 Gbps untuk 8-port • Forward Rate (10 Mbps port): 14,800 packets/sec • Forward Rate (100 Mbps port): 148,000 packets/ • Forward Rate (1000 Mbps port): 1,488,000 packets/sec Memori Packet Buffer : 112KB untuk 5 port, 144KB untuk 8 port Jadual MAC Address : 4K Kaedah Pensuisan Store and Forward Faktor Bentuk Letak di atas meja, lekap di dinding • Spesifikasi Suhu Operasi: 0°C ~ 40°C ambient Persekitaran • Kelembapan: 5 % ~ 95 % (tak-memeluwap) • Suhu Tempat Penyimpanan: 0°C ~ 70°C Status LED LED Kuasa (Power), Penunjuk Link dan Activity untuk setiap port Dimensi...
  • Seite 110 Peralatan Panel hadapan Panel hadapan GX1105B dan GX1108B mempunyai penunjuk LED yang menunjukkan operasi suis. Power 1105b Gambarajah 1. panel hadapan GX1105B Figure 1. GX1105B front panel Power 1108b Gambarajah 2. panel hadapan GX1108B Figure 2. GX1108B front panel Jadual 1 Penunjuk LED Warna Status Keterangan Power Hijau Suis ON (Kuasa)
  • Seite 111 Panel belakang Panel belakang GX1105B dan GX1108B mengandungi lima atau lapan port Ethernet RJ-45 dan penyambung kuasa. port Ethernet Port VIP Kuasa Gambarajah 3. Panel belakang GX1105B port Ethernet Port VIP Kuasa Gambarajah 4. Panel belakang GX1108B Pilihan reka letak Di atas meja Letakkan Suis GX1105B/GX1108B di atas permukaan yang stabil dan rata. Pastikan lokasi itu memenuhi spesifikasi persekitaran operasi. Sila lihat “Spesifikasi Teknikal” untuk maklumat lengkap.
  • Seite 112 Lekap di dinding Anda boleh lekapkan Suis GX1105B/GX1108B pada dinding dengan skru pemasangan yang disediakan. Untuk melekapkan suis di dinding: 1. Ukur jarak antara dua penyangkuk pada bahagian bawah suis. 2. Tandakan posisi skru dinding dengan jarak yang didapati di atas (langkah 1) diantaranya. 3. Pasangkan skru yang disediakan pada dinding sehingga hanya ¼ daripadanya kelihatan di dinding. 4. Selakkan penyangkuk GX1105B/GX1108B ke skru itu. Sebelah Bawah Bottom Side 117.0mm Pasangkan dua skru pada dinding Selakkan suis pada skru Latch the switch Secure two screws on the wall onto the screws. 5.3mm 2.95mm 18.75mm...
  • Seite 113 Menyambung kuasa Plugkan hujung penyesuai kuasa yang bulat ke port kuasa pada panel belakang suis GX1105B atau GX1108B, dan lagi satu hujung pada soket elektrik, sistem kemudiannya akan sedia untuk beroperasi. Menyambung peralatan rangkaian Suis GX1105B dan GX1108B mempunyai ciri fungsi pengesan auto-MDI/ MDIX crossover dan menyediakan kemudahan plug-and-play. Anda boleh menggunakan mana-mana ciri produk ini dengan hanya memasukkan kabel rangkaian (RJ-45) pada komputer dan suis.
  • Seite 114 GX1108B GX1105B 10/100/1000Mbps กิ ก ะบิ ต อี เ ธอร์ เ น็ ต สวิ ต ช์ คู ่ ม ื อ การติ ด ตั ้ ง ฉบั บ ย่ อ ลิ ข สิ ท ธิ ์ ถ ู ก ต้ อ ง © 2008 ASUSTeK COMPUTER INC. สงวนลิ ข สิ ท ธิ ์...
  • Seite 115 บทนำ ขอขอบคุ ณ ที ่ ค ุ ณ ซื ้ อ กิ ก ะบิ ต สวิ ต ช์ ข อง ASUS รุ ่ น GX1105B หรื อ GX1108B! กิ ก ะบิ ต สวิ ต ช์ GX1105B และ GX1108B ที ่ ท รงพลั ง ประสิ ท ธิ ภ าพสู ง , มี...
  • Seite 116 รายการในกล่ อ งบรรจุ ก่ อ นที ่ จ ะติ ด ตั ้ ง GX1105B/ GX1108B สวิ ต ช์ ให้ ต รวจสอบรายการต่ อ ไปนี ้ ใ นกล่ อ งบรรจุ ข องคุ ณ • ASUS GX1105B หรื อ GX1108B สวิ ต ช์ x 1 • อะแดปเตอร์ DC x 1 • คู...
  • Seite 117 ข้ อ มู ล จำเพาะด้ า นเทคนิ ค 10Mbps, 100Mbps และ 1000Mbps อั ต ราการถ่ า ยโอนข้ อ มู ล พอร์ ต RJ-45 ความเร็ ว 10/100/1000 Mbps พอร์ ต LAN 5/8 พอร์ ต • IEEE 802.3 10Base-T โปรโตคอล • IEEE 802.3u 100Base-TX • IEEE 802.3ab 1000Base-T • IEEE 802.3x ฟุ ล ดู เ พล็ ก ซ์ โฟลว์ ค อนโทรล • สนั...
  • Seite 118 รู ป ที ่ 1. ภาพแผงด้ า นหน้ า ของ GX1105B Figure 1. GX1105B front panel Power 1108b รู ป ที ่ 2. ภาพแผงด้ า นหน้ า ของ GX1108B Figure 2. GX1108B front panel ตาราง 1 ไฟแสดงสถานะ LED สี สถานะ...
  • Seite 119 การตั ้ ง บนโต๊ ะ วาง GX1105B/GX1108B สวิ ต ช์ บ นพื ้ น ผิ ว ที ่ เ รี ย บและมั ่ น คง ตรวจดู ใ ห้ แ น่ ใ จว่ า สถานที ่ ม ี ค ุ ณ สมบั ต ิ ต รงตามข้ อ กำหนดด้ า นสภาพแวดล้ อ มในการทำงาน...
  • Seite 120 การยึ ด ผนั ง คุ ณ สามารถยึ ด GX1105B/ GX1108B สวิ ต ช์ บ นผนั ง โดยใช้ ส กรู ย ึ ด ที ่ ใ ห้ ม า ในการยึ ด สวิ ต ช์ บ นผนั ง : 1. วั ด ระยะทางระหว่ า งขอเกี ่ ย วทั ้ ง สองที ่ ด ้ า นล่ า งของสวิ ต ช์...
  • Seite 121 เสี ย บปลายด้ า นกลมของอะแดปเตอร์ เ พาเวอร์ เ ข้ า กั บ พอร์ ต เพาเวอร์ บ นแผงด้ า นหลั ง ของ GX1105B หรื อ GX1108B สวิ ต ช์ ใ ห้ แ น่ น และเสี ย บปลายอี ก ด้ า นหนึ ่ ง เข้ า กั บ เต้ า เสี ย บไฟฟ้ า...
  • Seite 122 GX1108B GX1105B Switch Ethernet Gigabit 10/100/1000Mbps Instrukcja szybkiej instalacji Copyright © 2008 ASUSTeK COMPUTER INC. Wszelkie prawa zastrzeżone.
  • Seite 123 Wprowadzenie Dziękujemy za zakupienie switcha gigabit ASUS GX1105B lub GX1108B! GX1105B i GX1108B to skuteczny, wysokiej wydajności switch Gigabit Ethernet, z szybkością transmisji 10Mbps, 100Mbps lub 1000Mbps, funkcją autonegocjacji, automatyczną funkcją MDI/MDI-X, plug-and- play, trybem przełączania store-and-forward i dedykowanym połączeniem 10/100/1000Mbps. Funkcje • 5 x porty RJ-45 10/100/1000 Mbps (GX1105B) • 8 x porty RJ-45 10/100/1000 Mbps (GX1108B) • Obsługa autonegocjacji dla 10/100/1000Mbps • Obsługa Auto-MDIX dla każdego portu • Obsługa trybu transferu z pełnym/pół dupleksem dla szybkości 10 i 100Mbps • Obsługa trybu transferu z pełnym dupleksem dla szybkości 1000Mbps • Odbiór i transmisja z pełną szybkością połączenia przewodowego • Obsługa Jumbo Frame Support do 9,6KB • 4K tabela wprowadzania adresu MAC z funkcją automatycznej nauki i funkcją aging • Konstrukcja bez wentylatora zapewniająca ciche działanie • Kontrola przepływności pakietów IEEE 802.3x dla pełnego dupleksu • Kontrola przepływności pakietów dla półdupleksu • Opcje montażu na biurku lub na ścianie • Obsługa portu VIP: Priorytet portu wysokiej wydajności do gier i szybkiego połączenia danych. (Port 1) • Inteligentne oszczędzanie energii: Porty z funkcją bezczynności wyłączają...
  • Seite 124 Zawartość opakowania Przed instalacją switcha GX1105B/ GX1108B należy sprawdzić zawartość opakowania dla następujących elementów. • Switch ASUS GX1105B lub GX1108B x 1 • Adapter prądu stałego x 1 • Podręcznik użytkownika x 1 • Śruby montażowe x 2; rozmiar śmieci: M3*19mm (B) W-NI 2# UWAGA. Skontaktuj się ze sprzedawcą, jeśli jakiekolwiek elementy są uszkodzone lub ich brak.
  • Seite 125 Specyfikacje techniczne Szybkości transferu 10Mbps, 100Mbps i 1000Mbps danych Port sieci LAN Porty RJ-45 5/8 * 10/100/1000 Mbps • Protokół IEEE 802.3 10Base-T • IEEE 802.3u 100Base-TX • IEEE 802.3ab 1000Base-T • IEEE 802.3x Full Duplex Flow Control • Jumbo Frame Support (9.6KB) • Wydajność Pasmo: 10 Gbps dla 5-portowego, 16 Gbps dla 8-portowego • Szybkość przekazywania (Port 10 Mbps): 14.800 pakietów/sek. • Szybkość przekazywania (Port 100 Mbps): 148.000 pakietów/sek. • Szybkość przekazywania (Port 1000 Mbps): 1.488.000 pakietów/sek. Pamięć bufora pakietów: 112KB dla 5 portów, 144KB dla 8 portów Tabela adresów MAC: 4K Metoda przełączania Store and Forward Forma Montaż na biurku, montaż ścienny • Specyfikacje Temperatura działania: otoczenie 0°C ~ 40°C środowiskowe • Wilgotność: 5 % ~ 95 % (bez kondensacji) • Temperatura: 0°C ~ 70°C Diody LED stanu Dioda LED zasilania, wskaźniki połączenia i...
  • Seite 126 Sprzęt Panel przedni Panele przednie GX1105B i GX1108B obejmją wskaźniki LED, które pokazują stan działania przełącznika. Power 1105b Rysunek 1. Panel przedni GX1105B Figure 1. GX1105B front panel Power 1108b Rysunek 2. Panel przedni GX1108B Figure 2. GX1108B front panel Tabela 1 Wskaźniki LED Kolor Stan Opis Wł. Włączone zasilanie switcha Power Zielony (Zasialnie) Wył.
  • Seite 127 Panel tylny Panel tylny GX1105B i GX1108B zawiera pięć lub osiem portów Ethernet RJ-45 i złącze zasilania. Porty Ethernet Port VIP Zasilanie Rysunek 3. Panel tylny GX1105B Porty Ethernet Port VIP Zasilanie Rysunek 4. Panel tylny GX1108B Opcje rozmieszczenia Ustawienie na biurku Ustaw switch GX1105B/GX1108B na płaskiej i stabilnej powierzchni.
  • Seite 128 Montaż ścienny Switch GX1105B/ GX1108B można zamontować na ścianie dostarczonymi śrubami montażowymi. Montaż switcha na ścianie: 1. Zmierz odległość pomiędzy dwoma otworami do zawieszenia w dolnej części switcha. 2. Zaznacz pozycję śrub na ścianie, zachowując tę samą odległość. 3. Wkręć dostarczone śruby do momentu, aby wystawała tylko 1/4 ich długości. 4. Zaczep otwory do zawieszania GX1105B/ GX1108Bs na śruby. Spód Bottom Side 117.0mm Przykręć do ściany dwie śruby Zaczep switch za Latch the switch Secure two screws on the wall onto the screws. śruby 5.3mm 2.95mm 18.75mm...
  • Seite 129 Podłączanie zasilania Podłącz pewnie okrągły koniec adaptera zasilania do portu zasilania na panelu tylnym switcha GX1105B lub GX1108B, a drugi koniec do gniazdka elektrycznego, po czym system jest gotowy. Podłączanie urządzeń sieciowych Switch GX1105B lub GX1108B posiada funkcję wykrywania połączenia krosowego auto-MDI/MDIX i plug-and-play. Dowolne funkcje tego produktu można używać natychmiast po podłączeniu kabli sieciowych (RJ-45) do komputerów i do switcha.
  • Seite 130 GX1108B GX1105B Comutador Ethernet Gigabit de 10/100/1000 Mbps Guia de instalação rápida Copyright © 2008 ASUSTeK COMPUTER INC. Reservados todos os direitos.
  • Seite 131 Introdução Obrigado por ter comprado o comutador Gigabit GX1105B ou GX1108B da ASUS! Os comutadores Ethernet Gigabit GX1105B e GX1108B são potentes, de alto desempenho e incluem as seguintes capacidades: auto negociação, função MDI/MDI-X automática, plug-and-play, arquitectura de gravação e retransmissão e uma ligação de 10/100/1000 Mbps dedicada. Características • 5 portas RJ-45 de 10/100/1000 Mbps (GX1105B) • 8 portas RJ-45 de 10/100/1000 Mbps (GX1108B) • Suporte para a função de auto negociação para as velocidades de 10/100/1000 Mbps • Auto MDIX para cada porta • Suporte para o modo full-duplex e semi-duplex de 10 e 100 Mbps • Suporta o modo full-duplex de 1000 Mbps • Recepção e transmissão full wire speed • Estrutura jumbo com capacidade máxima de 9,6 KB • Tabela com capacidade para 4000 endereços MAC com função de auto aprendizagem e envelhecimento • Design sem ventoinha para um funcionamento silencioso • Controlo de fluxo IEEE802.3x para o modo full-duplex • Controlo de fluxo para o modo semi-duplex • Opções para montagem na secretária ou na parede • Suporta porta VIP: Porta prioritária de elevado desempenho para jogos e ligações rápidas de dados. (Porta 1) • Poupança de Energia Inteligente: As portas inactivas são desligadas automaticamente quando não estão em utilização, para manter a...
  • Seite 132 Conteúdo da embalagem Antes de instalar o comutador GX1105B/ GX1108B, verifique a embalagem para ver se os itens seguintes estão presentes. • Comutador GX1105B ou GX1108B da ASUS • Transformador d.c. • Guia do utilizador • Parafusos para montagem x 2; tamanho dos parafusos: M3*19 mm (B) W-NI 2# NOTA. Contacte o vendedor se qualquer um dos itens estiver danificado ou em falta.
  • Seite 133 Especificações técnicas Velocidades de 10 Mbps, 100 Mbps e 1000 Mbps transferência de dados Porta LAN 5/8 * portas RJ-45 de 10/100/1000 Mbps • Protocolo IEEE 802.3 10Base-T • IEEE 802.3u 100Base-TX • IEEE 802.3ab 1000Base-T • Controlo de fluxo IEEE 802.3x para o modo full duplex • Estrutura jumbo (9,6 KB) • Desempenho Largura de banda: 10 Gbps para 5 portas, 16 Gbps para 8 portas • Velocidade de retransmissão (porta de 10 Mbps): 14.800 pacotes/seg • Velocidade de retransmissão (porta de 100 Mbps): 148.000 pacotes/seg • Velocidade de retransmissão (porta de 1000 Mbps): 1.488.000 pacotes/seg Memória tampão de pacotes: 112 KB para 5 portas, 144KB para 8 portas Tabela de endereços MAC: 4000 Método de comutação Gravação e retransmissão Factor forma Montagem na secretária ou na parede. • Especificações Temperatura de funcionamento: 0 °C ~ 40 °C ambientais • Humidade: 5 % a 95 % (sem condensação)
  • Seite 134 Painel frontal O painel frontal do GX1105B e do GX1108B inclui LEDs indicadores que mostram o estado de funcionamento do comutador. Power 1105b Figura 1. Painel frontal do GX1105B Figure 1. GX1105B front panel Power 1108b Figure 2. GX1108B front panel Figura 2.Painel frontal do GX1108B Tabela 1 LEDs indicadores Estado Descrição Power Verde LIGADO O comutador está LIGADO (Alimentação) DESLIGADO O comutador está DESLIGADO...
  • Seite 135 Painel traseiro O painel traseiro do GX1105B e do GX1108B inclui cinco ou oito portas Ethernet RJ-45 e um conector de alimentação. Portas Ethernet Porta VIP Alimentação Figura 3. Painel traseiro do GX1105B Portas Ethernet Porta VIP Alimentação Figura 4. Painel traseiro do GX1108B Opções de montagem Na secretária...
  • Seite 136 Montagem na parede O comutador GX1105B/ GX1108B pode ser montado na parede usando os parafusos fornecidos para o efeito. Para montar o comutador na parede: 1. Meça a distância entre os dois ganchos existentes na parte de baixo do comutador. 2. Marque a posição dos parafusos na parede mantendo a mesma distância entre eles. 3. Introduza os parafusos na parede até apenas 1/4 dos mesmos ficar visível. 4. Encaixe os ganchos do GX1105B/ GX1108B nos parafusos. Parte de baixo Bottom Side 117.0mm Fixe dois parafusos à parede Encaixe o comutador nos Latch the switch Secure two screws on the wall onto the screws. parafusos 5.3mm 2.95mm 18.75mm...
  • Seite 137 Ligar à alimentação Ligue a extremidade circular do transformador à porta de alimentação existente no painel traseiro do GX1105B ou do GX1108B e ligue a outra extremidade a uma tomada eléctrica. O sistema fica assim pronto a funcionar. Ligar dispositivos de rede O comutador GX1105B ou GX1108B inclui uma função para detecção da capacidade auto-MDI/MDIX e inclui também a capacidade plug-and-play. Pode começar a usar imediatamente qualquer uma das capacidades deste produto ligando muito simplesmente os cabos de rede (RJ-45) ao computador e ao comutador.
  • Seite 138 GX1108B GX1105B Switch Ethernet Gigabit 10/100/1000 Mbps Ghid rapid de instalare Drept de autor © 2008 ASUSTeK COMPUTER INC. Toate drepturile rezervate.
  • Seite 139 Introducere Vă mulţumim că aţi achiziţionat switchul Gigabit GX1105B sau GX1108B de la Assus! Dispozitivele GX1105B şi GX1108B sunt switch-uri Gigabit Ethernet puternice, cu performanţe ridicate, cu rate de transfer de 10 Mbps, 100 Mbps sau 1000 Mbps, capabile de negociere automată, cu funcţie MDI/ MDI-X automată, plug and play, mod de comutare stocare-şi-redirecţionare şi conexiune 10/100/1000 Mbps dedicată. Caracteristici • 5 porturi RJ-45 10/100/1000 Mbps (GX1105B) • 8 porturi RJ-45 10/100/1000 Mbps (GX1108B) • Acceptă negociere automată pentru 10/100/1000Mbps • Acceptă Auto-MDIX pentru fiecare port • Acceptă mod de transfer duplex Complet/La jumătate pentru 10 şi 100 Mbps • Acceptă mod de transfer duplex Complet pentru 1000 Mbps • Recepţie şi transmisie rapidă prin cablu • Acceptă protocolul Jumbo frame până la 9,6 KO • Tabel de adresă MAC 4K cu funcţie de învăţare automată şi elevare • Design fără ventilator pentru funcţionare silenţioasă • Control flux IEEE 802.3x pentru duplex complet • Controlul fluxului de presiune din spate pentru duplex la jumătate • Posibilitate de instalare pe birou sau pe perete • Sprijină portul VIP: Port de prioritate performant pentru jocuri şi conexiuni de date rapide. (Port 1) • Mod Economisire Energie Inteligent: Porturile inactive se dezactivează...
  • Seite 140 Conţinutul pachetului Înainte de a instala switchul GX1105B / GX1108B, verificaţi dacă pachetul conţine următoarele componente. • Un switch ASUS GX1105B sau GX1108B • Un adaptor pentru curent continuu • Un ghid de utilizare • Două şuruburi de montare; dimensiune şurub: M3*19 mm (B) W-NI 2# NOTĂ. Dacă oricare dintre aceste elemente este deteriorat sau lipseşte, contactaţi distribuitorul produsului.
  • Seite 141 Specificaţii tehnice Rate de transfer a 10 Mbps, 100 Mbps şi 1000 Mbps datelor Port LAN 5/8 * porturi RJ-45 10/100/1000 Mbps • Protocol IEEE 802.3 10Base-T • IEEE 802.3u 100Base-TX • IEEE 802.3ab 1000Base-T • IEEE 802.3x Full Duplex Flow Control • Jumbo Frame Support (9,6 KO) • Performanţă Lăţime de bandă: 10 Gbps pentru modelul cu 5 porturi, 16 Gbps pentru modelul cu 8 porturi • Rate de redirecţionare (port de 10 Mbps): 14.800 pachete/sec • Rate de redirecţionare (port de 100 Mbps): 148.000 pachete/sec • Rate de redirecţionare (port de 1000 Mbps): 1.488.000 pachete/sec Memorie tampon de pachet 112 KO pentru modelul cu 5 porturi, 144 KO pentru modelul cu 8 porturi Tabel de adresă MAC: 4K Metodă de comutare Stocare şi redirecţionare Factor de formă Montare pe birou sau pe perete • Specificaţii de mediu Temperatura de funcţionare: 0°C ~ 40°C (temperatura ambientală)
  • Seite 142 Panourile frontale ale switch-urilor GX1105B şi GX1108B includ leduri indicatoare care afişează starea de lucru a dispozitivelor. Power 1105b Figura 1. Panoul frontal al switch-ului GX1105B Figure 1. GX1105B front panel Power 1108b Figura 2. Panoul frontal al switch-ului GX1108B Figure 2. GX1108B front panel Tabelul 1 Leduri indicatoare Culoare Stare Descriere Power Verde APRINS...
  • Seite 143 Panoul din spate Panourile din spate ale switch-urilor GX1105B şi GX1108B includ 5 sau 8 porturi Ethernet RJ-45 şi un conector de alimentare. Porturi Ethernet Port VIP Alimentare Figura 3. Panoul din spate al switch-ului GX1105B Porturi Ethernet Port VIP Alimentare Figura 4. Panoul din spate al switch-ului GX1108B Opţiuni de montare Montarea pe birou Aşezaţi switch-ul GX1105B/GX1108B pe o suprafaţă plată şi stabilă. Asiguraţi-vă că locul ales îndeplineşte specificaţiile de funcţionare specificate. Pentru detalii, consultaţi „Specificaţii tehnice”.
  • Seite 144 Montarea pe perete Puteţi monta switch-ul GX1105B / GX1108B pe un perete, cu ajutorul şuruburilor de montare furnizate. Pentru a monta switch-ul pe un perete: 1. Măsuraţi distanţa dintre cele două mecanisme de prindere de sub switch. 2. Marcaţi pe perete poziţia şuruburilor, respectând distanţa măsurată între mecanismele de prindere. 3. Înfiletaţi în perete şuruburile furnizate, astfel încât doar 1/4 din fiecare şurub rămâne afară. 4. Montaţi switch-ul GX1105B / GX1108B pe perete introducând elementele de prindere în cele două şuruburi de pe perete. Partea inferioară Bottom Side 117.0mm Strângeţi două şuruburi în perete Prindeţi comutatorul în şuruburi Latch the switch Secure two screws on the wall onto the screws. 5.3mm 2.95mm 18.75mm...
  • Seite 145 Alimentarea cu energie Introduceţi capătul circular al adaptorului de alimentare în portul de alimentare pe de panoul din spate al switch-ului GX1105B sau GX1108B şi celălalt capăt în priza de curent electric. Sistemul este gata de funcţionare. Conectarea dispozitivelor de reţea Switch-ul GX1105B sau GX1108B include funcţia de detectare MDI/MDIX automată şi oferă capacitate plug-and-play. Puteţi utiliza imediat oricare dintre caracteristicile acestui produs prin simpla conectare a cablurilor de reţea (RJ-45) la computere şi la switch.
