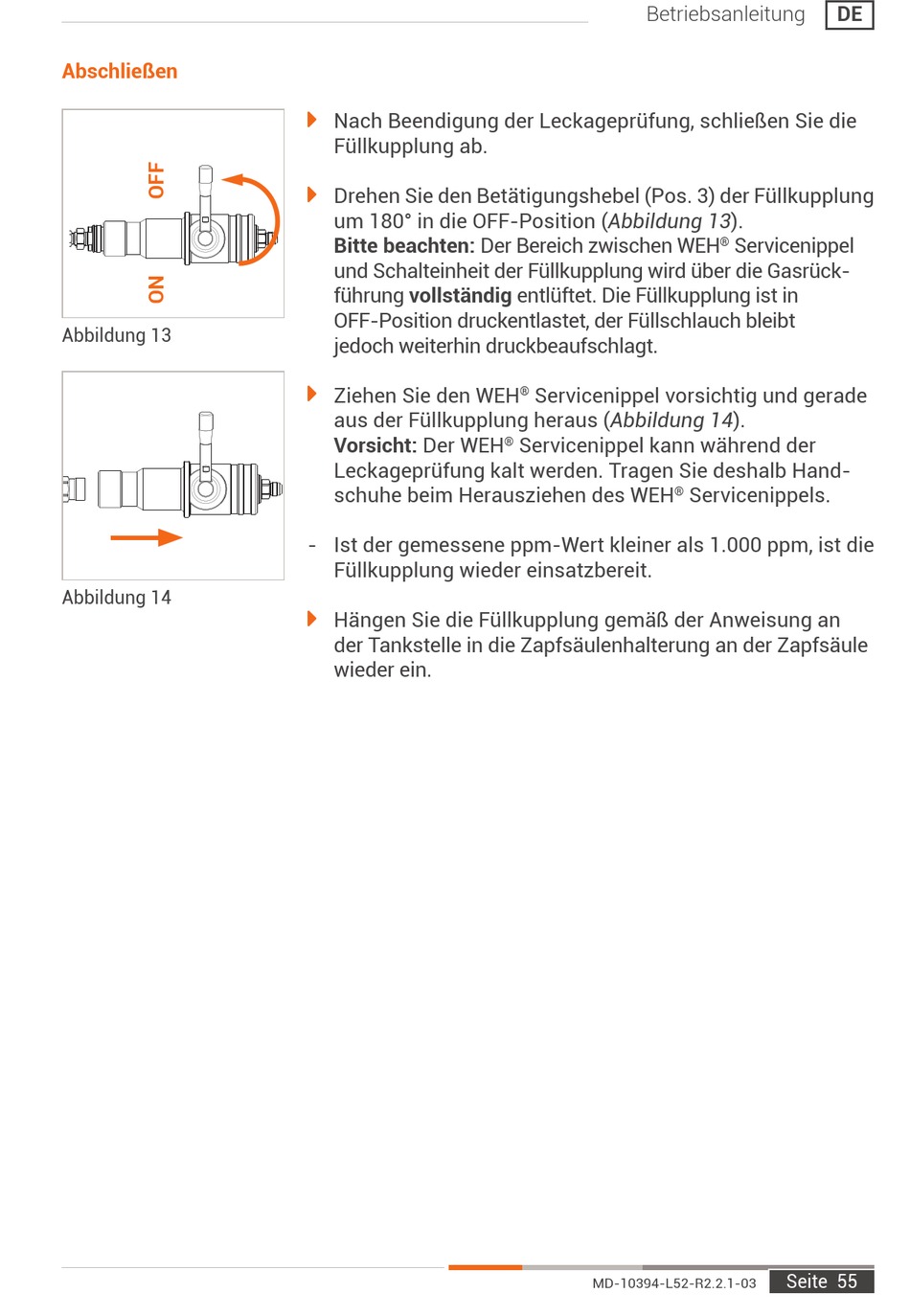

Weh TK25 H2 Bedienungsanleitung Seite 55

Abschließen
Abbildung 13
Abbildung 14
Î
Nach Beendigung der Leckageprüfung, schließen Sie die
Füllkupplung ab.
Î
Drehen Sie den Betätigungshebel (Pos. 3) der Füllkupplung
um 180° in die OFF-Position (Abbildung 13).
Bitte beachten: Der Bereich zwischen WEH
und Schalteinheit der Füllkupplung wird über die Gasrück-
führung vollständig entlüftet. Die Füllkupplung ist in
OFF-Position druckentlastet, der Füllschlauch bleibt
jedoch weiterhin druckbeaufschlagt.
Î
Ziehen Sie den WEH
aus der Füllkupplung heraus (Abbildung 14).
Vorsicht: Der WEH
Leckageprüfung kalt werden. Tragen Sie deshalb Hand-
schuhe beim Herausziehen des WEH
- Ist der gemessene ppm-Wert kleiner als 1.000 ppm, ist die
Füllkupplung wieder einsatzbereit.
Î
Hängen Sie die Füllkupplung gemäß der Anweisung an
der Tankstelle in die Zapfsäulenhalterung an der Zapfsäule
wieder ein.
Betriebsanleitung
Servicenippel vorsichtig und gerade
®
Servicenippel kann während der
®
®
MD-10394-L52-R2.2.1-03
DE
Servicenippel
®
Servicenippels.
Seite 55
