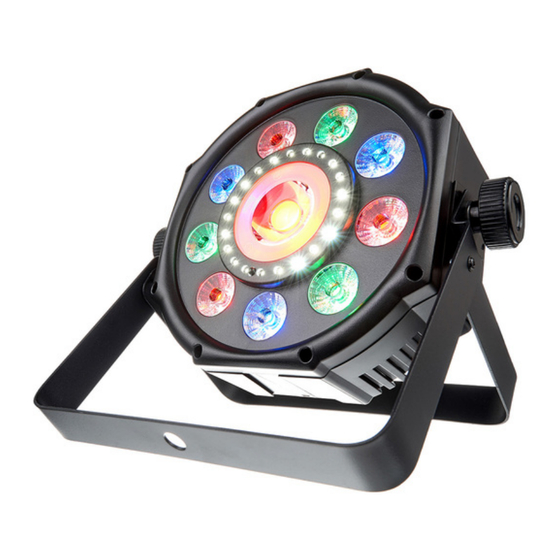

- Seite 1 Crown FX LED-Scheinwerfer...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 02.11.2023, ID: 416120 (V3)
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Symbole und Signalwörter......................5 Sicherheitshinweise..........................8 Leistungsmerkmale..........................12 Installation..............................13 Inbetriebnahme............................17 Anschlüsse und Bedienelemente....................19 Bedienung..............................21 7.1 Bedienung am Gerät........................21 7.2 Funktionen der Fernbedienung....................26 7.3 Menüübersicht..........................27 7.4 Funktionen im 2-Kanal-DMX-Modus..................28 7.5 Funktionen im 6-Kanal-DMX-Modus..................
- Seite 4 Crown FX LED-Scheinwerfer...
- Seite 5 Unsere Produkte und Dokumentationen unterliegen einem Prozess der kontinuierlichen Wei‐ terentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktu‐ ellsten Version der Dokumentation, die für Sie unter www.thomann.de bereitliegt. 1.1 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐...
- Seite 6 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 7 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. Crown FX LED-Scheinwerfer...
- Seite 8 Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Das Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwen‐ dung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedie‐ nungsanleitung beschrieben.
- Seite 9 Sicherheitshinweise Sicherheit GEFAHR! Erstickungs- und Verletzungsgefahr für Kinder! An Verpackungsmaterialien und Kleinteilen können Kinder ersticken. Beim Umgang mit dem Gerät können Kinder sich verletzen. Lassen Sie Kinder niemals mit Verpackungsmaterial und dem Gerät spielen. Bewahren Sie Verpackungsmaterial niemals in der Reich‐ weite von Babys und Kleinkindern auf.
- Seite 10 Sicherheitshinweise WARNUNG! Gefahr eines epileptischen Anfalls durch Lichtblitze! Das Gerät sendet Lichtblitze (strobe effects) aus. Lichtblitze können bei bestimmten Personen epileptische Anfälle auslösen. Wenn Sie epilepsiegefährdet sind, vermeiden Sie es, über einen längeren Zeitraum Lichtblitzen ausgesetzt zu sein und in blinkendes Licht zu blicken.
- Seite 11 Sicherheitshinweise HINWEIS! Beschädigung des Geräts durch hohe Spannungen! Das Gerät kann durch den Betrieb mit falscher Spannung oder durch auftretende hohe Spannungsspitzen beschädigt werden. Über‐ spannungen können in ungünstigen Fällen auch zu einem Verletzungsrisiko und zu Bränden führen. Stellen Sie sicher, dass die Spannungsangabe auf dem Gerät mit dem örtlichen Stromversorgungsnetz übereinstimmt, bevor Sie das Gerät einstecken.
- Seite 12 Leistungsmerkmale Leistungsmerkmale LED-Scheinwerfer mit Stroboskop- und Pixel-Effektring. 9 × RGBUV-LEDs (4 W), in drei Zonen gruppiert 1 × RGB-COB-LED (30 W) 21 × Stroboskop-LEDs (0,5 W) Ansteuerung über DMX (vier Modi), die mitgelieferte Fernbedienung sowie über Tasten und Display am Gerät 17 vorprogrammierte automatische Shows Musiksteuerung Master-/Slave-Betrieb...
- Seite 13 Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw.
- Seite 14 Installation WARNUNG! Verletzungsgefahr durch Herabfallen von nicht ausreichend gesicherten Geräten! Wenn bei der Montage Geräte nicht ausreichend gesichert werden, kann es zu schwersten Verletzungen und erheblichen Sachschäden durch Herunterfallen kommen. Stellen Sie sicher, dass bei der Montage und beim Betrieb immer die Normen und Vorschriften Ihres Landes eingehalten werden.
- Seite 15 Installation HINWEIS! Überhitzungs- und Brandgefahr durch mangelnden Abstand und schlechte Belüftung! Wenn der Abstand der Lichtquelle zur beleuchteten Fläche zu gering ist oder das Gerät schlecht belüftet ist, kann das Gerät überhitzen und Brände verursachen. Stellen Sie sicher, dass der Abstand zu beleuchteten Flächen mehr als 2 m beträgt.
- Seite 16 Installation Batterie in die Fernbedienung Drücken Sie die Sperre des Batteriehalters zur Gehäusemitte und ziehen Sie den Batteriehalter einlegen wie eine Schublade heraus. Legen Sie die Batterie ein. Die Batterie liegt richtig, wenn der Pluspol zum Gehäuseboden der Fernbedienung zeigt. Schieben Sie den Batteriehalter zurück in die Fernbedienung, bis er einrastet.
- Seite 17 Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. HINWEIS! Störungen bei der Datenübertragung durch unsachgemäße Verkabelung! Bei unsachgemäßer Verkabelung der DMX-Anschlüsse kann es zur Störung bei der Datenübertragung kommen.
- Seite 18 Inbetriebnahme Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“ oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼...
- Seite 19 Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente ö SENSITIVITY & MENU UP DOWN ENTER DMX IN DMX OUT Crown FX LED-Scheinwerfer...
- Seite 20 Anschlüsse und Bedienelemente 1 9 × RGBUV-LEDs, in drei Zonen gruppiert 2 21 × Stroboskop-LEDs 3 1 × RGB-COB-LED 4 Montagebügel 5 Feststellschrauben für den Montagebügel. 6 [POWER OUT] | Kaltgeräteeinbaubuchse zur Versorgung eines weiteren Geräts mit Netzspannung [POWER IN] | Kaltgeräteeinbaustecker für den Netzanschluss mit Sicherungshalter 7 Display und Steuerungstasten [MENU] | Aktiviert das Hauptmenü...
- Seite 21 Bedienung Bedienung 7.1 Bedienung am Gerät Verbinden Sie das Gerät mit dem Stromnetz, um den Betrieb zu starten. Alle Funktionen des Geräts werden über die Tasten und das Display am Gerät und die mitgelieferte Fernbedienung gesteuert. Drücken Sie [MENU], um das Hauptmenü zu öffnen. Benutzen Sie [UP] und [DOWN], um ein Untermenü...
- Seite 22 Bedienung Betriebsart „Sound“ Im musikgesteuerten Modus haben Sie die Möglichkeit, eine von 13 Farb-LED-Shows auszu‐ wählen. Diese Einstellung ist nur relevant, wenn das Gerät nicht mittels DMX gesteuert wird. Die Programmsteuerung erfolgt auf der Grundlage der Signale, die über das eingebaute Mikrofon empfangen werden.
- Seite 23 Bedienung Konstantes Farbmuster In dieser Betriebsart haben Sie die Möglichkeit, ein konstantes Farbmuster für alle LEDs manuell einzustellen. Diese Einstellung ist nur relevant, wenn das Gerät nicht mittels DMX gesteuert wird. Drücken Sie [MENU] so oft, bis das Display „CoLo“ anzeigt. Wählen Sie mit [UP] bzw.
- Seite 24 Bedienung DMX-Modus Diese Einstellung ist nur relevant, wenn das Gerät mittels DMX gesteuert wird. Drücken Sie [MENU] so oft, bis das Display „dMH“ anzeigt. Bestätigen Sie mit [ENTER] und wählen Sie mit [UP] bzw. [DOWN] den gewünschten DMX-Modus. Modus Anzeige Höchste mögliche DMX-Adresse 2-Kanal „02Ch“...
- Seite 25 Bedienung Stromsparmodus In diesem Menü haben Sie die Möglichkeit, den Stromsparmodus zu aktivieren. Drücken Sie [MENU] so oft, bis das Display „SyS“ anzeigt. Wählen Sie mit [UP] bzw. [DOWN] die Option „LEds“ . Bestätigen Sie mit [ENTER]. Wählen Sie mit [UP] bzw. [DOWN] die Option „oN“ , um den Stromsparmodus zu aktivieren, bzw.
- Seite 26 Bedienung 7.2 Funktionen der Fernbedienung Die Gerätefunktionen können über die mitgelieferte Fernbedienung gesteuert werden. Zum Verwenden der Fernbedienung richten Sie sie mit der Infrarot-Diode auf den Infrarot-Sensor am Gerät aus und drücken Sie die gewünschten Tasten. Tastenbeschriftung Funktion [AUTO] Automatik-Modus aktivieren/deaktivieren, Auswahl Programm P01 …...
- Seite 27 Bedienung Tastenbeschriftung Funktion [-/--] Keine Funktion. Pfeiltaste Umschalttaste zwischen Auto-Modus und musikgesteuertem Betrieb. 7.3 Menüübersicht LEdS CoLo dxxx oN ... oFF 02Ch r000 ... r255 LEdr d001 ... d511 oN ... oFF G000 ... G255 06Ch rESt b000 ... b255 d001 ...
- Seite 28 Bedienung 7.4 Funktionen im 2-Kanal-DMX-Modus Kanal Wert Funktion 0 … 5 alle LEDs aus 6 … 19 Auto-Programm 1, wenn Kanal 2 = 0 … 250 Sound-Programm 1, wenn Kanal 2 = 251 … 255 20 … 34 Auto-Programm 2, wenn Kanal 2 = 0 … 250 Sound-Programm 2, wenn Kanal 2 = 251 …...
- Seite 29 Bedienung Kanal Wert Funktion 107 … 121 Auto-Programm 8, wenn Kanal 2 = 0 … 250 Sound-Programm 8, wenn Kanal 2 = 251 … 255 122 … 135 Auto-Programm 9, wenn Kanal 2 = 0 … 250 Sound-Programm 9, wenn Kanal 2 = 251 … 255 136 …...
- Seite 30 Bedienung Kanal Wert Funktion 223 … 237 Auto-Programm 16, wenn Kanal 2 = 0 … 250 Sound-Programm 13, wenn Kanal 2 = 251 … 255 238 … 255 Auto-Programm 17, wenn Kanal 2 = 0 … 250 Sound-Programm 13, wenn Kanal 2 = 251 … 255 0 …...
- Seite 31 Bedienung 7.5 Funktionen im 6-Kanal-DMX-Modus Kanal Wert Funktion 0 … 255 Intensität Rot (0 % bis 100 %), PAR- und COB-LEDs 0 … 255 Intensität Grün (0 % bis 100 %), PAR- und COB-LEDs 0 … 255 Intensität Blau (0 % bis 100 %), PAR- und COB-LEDs 0 …...
- Seite 32 Bedienung 7.6 Funktionen im 9-Kanal-DMX-Modus Kanal Wert Funktion 0 … 255 Intensität Rot (0 % bis 100 %), PAR-LEDs 0 … 255 Intensität Grün (0 % bis 100 %), PAR-LEDs 0 … 255 Intensität Blau (0 % bis 100 %), PAR-LEDs 0 …...
- Seite 33 Bedienung Kanal Wert Funktion 21 … 250 Strobe-Effekt, Geschwindigkeit ansteigend, Strobe-LED-Ring 251 … 255 Strobe-Effekt Sound-Modus, Strobe-LED-Ring Crown FX LED-Scheinwerfer...
- Seite 34 Bedienung 7.7 Funktionen im 22-Kanal-DMX-Modus Kanal Wert Funktion 0 … 255 Intensität Rot (0 % bis 100 %), PAR-LEDs Zone 1 0 … 255 Intensität Grün (0 % bis 100 %), PAR-LEDs Zone 1 0 … 255 Intensität Blau (0 % bis 100 %), PAR-LEDs Zone 1 0 …...
- Seite 35 Bedienung Kanal Wert Funktion 0 … 255 Intensität Rot (0 % bis 100 %), PAR-LEDs Zone 3 0 … 255 Intensität Grün (0 % bis 100 %), PAR-LEDs Zone 3 0 … 255 Intensität Blau (0 % bis 100 %), PAR-LEDs Zone 3 0 …...
- Seite 36 Bedienung Kanal Wert Funktion 251 … 255 Strobe-Effekt Sound-Modus, Strobe-LED-Ring 0 … 5 alle LEDs aus 6 … 19 Auto-Programm 1, wenn Kanal 22 = 0 … 250 Sound-Programm 1, wenn Kanal 22 = 251 … 255 20 … 34 Auto-Programm 2, wenn Kanal 22 = 0 …...
- Seite 37 Bedienung Kanal Wert Funktion 107 … 121 Auto-Programm 8, wenn Kanal 22 = 0 … 250 Sound-Programm 8, wenn Kanal 22 = 251 … 255 122 … 135 Auto-Programm 9, wenn Kanal 22 = 0 … 250 Sound-Programm 9, wenn Kanal 22 = 251 … 255 136 …...
- Seite 38 Bedienung Kanal Wert Funktion 223 … 237 Auto-Programm 16, wenn Kanal 22 = 0 … 250 Sound-Programm 13, wenn Kanal 22 = 251 … 255 238 … 255 Auto-Programm 17, wenn Kanal 22 = 0 … 250 Sound-Programm 13, wenn Kanal 22 = 251 … 255 0 …...
- Seite 39 Technische Daten Technische Daten Lichtquelle 9 × RGBUV-LEDs (4 W), in drei Zonen gruppiert 275 mm 1 × RGB-COB-LED (30 W) 21 × Stroboskop-LEDs (0,5 W) Optische Eigenschaften Abstrahlwinkel 40° Ansteuerung DMX, Infrarot-Fernbedienung oder über Tasten und Dipslay am Gerät Anzahl der DMX-Kanäle 2, 6, 9 oder 22 76 mm...
- Seite 40 Technische Daten Schutzart IP20 Montageoptionen hängend, stehend Abmessungen (B × H × T) 275 mm × 280 mm × 76 mm Gewicht ca. 1,7 kg Umgebungsbedingungen Temperaturbereich 0 °C…40 °C relative Luftfeuchte 20 %…80 % (nicht kondensierend) Weitere Informationen Bauart ähnlich Kombigerät DMX-Ansteuerung Master/Slave...
- Seite 41 Reinigung Reinigung Geräteteile Reinigen Sie die von außen zugänglichen Geräteteile regelmäßig. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umge‐ bungen können eine größere Schmutzansammlung an den Geräteteilen verursachen. Reinigen Sie mit einem trockenen weichen Tuch. Hartnäckige Verschmutzungen können Sie mit einem leicht angefeuchteten Tuch ent‐...
- Seite 42 Umweltschutz Umweltschutz Entsorgung des Verpackungs‐ materials Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
- Seite 43 Umweltschutz Entsorgung von Batterien Batterien dürfen nicht weggeworfen oder verbrannt werden, sondern müssen gemäß den ört‐ lichen Vorschriften zur Entsorgung von Sondermüll entsorgt werden. Benutzen Sie dazu die vorhandenen Sammelstellen. Entsorgen Sie Lithium-Batterien nur in entladenem Zustand. Nehmen Sie wechselbare Lithium-Batterien vor der Entsorgung aus dem Gerät, sofern dies zerstörungsfrei möglich ist.
- Seite 44 ökologisch wertvolle Alternative zur Entsorgung. Nutzen Sie die Möglichkeit der unentgeltlichen Rücknahme Ihres Altgeräts durch die Thomann GmbH. Erkundigen Sie sich über die aktuellen Gegebenheiten unter www.thomann.de. Wenn das Altgerät personenbezogene Daten enthält, löschen Sie die Daten, bevor Sie es ent‐...
- Seite 45 Notizen Crown FX LED-Scheinwerfer...
- Seite 46 Notizen Crown FX LED-Scheinwerfer...
