Gecko in.k500 Technisches Handbuch
Intuitive tastaturen, vollständige farbsteuerung
Vorschau ausblenden
Andere Handbücher für in.k500:
- Bedienungsanleitung (30 Seiten) ,
- Kurzanleitung (6 Seiten) ,
- Kurzanleitung (6 Seiten)
Verwandte Anleitungen für Gecko in.k500
Inhaltszusammenfassung für Gecko in.k500
- Seite 1 TechBook in.k500 intuitive Tastaturen Vollständige Farbsteuerung Kompakt Flexibel...
-
Seite 2: Inhaltsverzeichnis
- Installation von in.k500 ................... 5 - Bohrschablone ......................6 - Hinweise zur Installation ..................7 - Anschluss der in.k500-Tastatur an das Spa-Paket ..........7 - Installationsfehler ..................... 8 - Nachricht nach Neustart ..................8 Anschluss von in.stream und in.tune an das Spa-Paket ............. 9 - in.stream ........................ -
Seite 3: Wichtige Hinweise
Software-Überarbeitung Aeware®, Gecko® und deren jeweilige Logos sind eingetragene Handelsmarken der Gecko Alliance Group. in.k500™, in.xm2™, in.xe™, in.in.yt™, in ye™, in.yj™, in.tune™ in, in.stream™ und in.them™ sowie deren jeweilige Logos sind eingetragene Handelsmarken der Gecko Alliance. -
Seite 4: Einführung
Einführung in.k500 intuitive Tastaturen in.k500 weist alle tollen Eigenschaften auf, die Sie bereits am in.k800 geschätzt haben – nur in kleinerem Format. Klein, handlich und ein diskret angenehmes Design. Sparen Sie Platz – und genießen Sie weiterhin die gleichen Funktionen. -

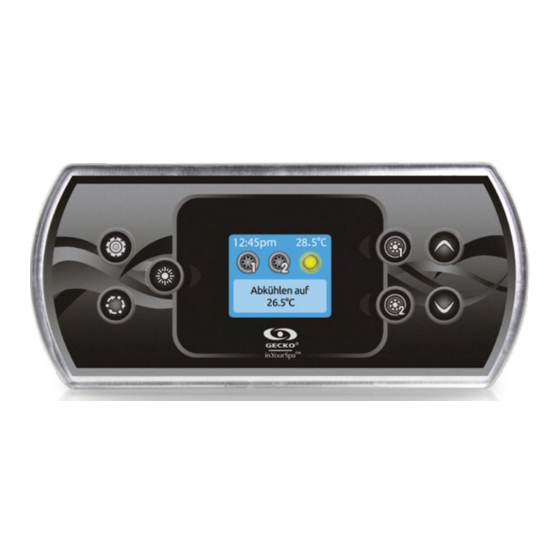

Seite 5: Überblick
Überblick in.k500 Tastatur Taste 1 Herauf Einstellungen Taste für Beleuchtung Betriebsart Herunter Auswahl für Taste2 Display *Die Funktionen der Tasten 1 bis 2 hängen von der Niederniveau-Konfiguration Ihres Systems ab. in.k500 Abmessungen 84,46 mm 181,74 mm 49,51 mm... -
Seite 6: Installation
Optionale Flügelmutter und Abstandhalter Für die Installation von in.k500 benützen Sie bitte die beigefügte Bohrschablone. Befestigungsposition bestimmen und die Schablone an der ausgewählten Stelle anbringen. Öffnung gemäß Schablone zuschneiden. Montageoberfläche reinigen und die Schutzfolie von der Rückseite der Tastatur entfernen. -
Seite 7: Bohrschablone
Installation Bohrschablone 66,68mm 171,45mm 158,75mm R 22,86mm R 6,35mm... -
Seite 8: Hinweise Zur Installation
Schimmel an der Abdeckung bildet. Anschluss der in.k500-Tastatur an das Spa-Paket Haupttastatur für in.k500 Für den Anschluss der in.k500 Tastatur braucht nur der in.link-Stecker in den entspre- chenden Anschluss des Gehäuses eingesteckt zu werden (siehe Abbildung). -
Seite 9: Installationsfehler
Bitte befolgen Sie die Anweisungen in der Nachricht, oder setzen Sie sich mit Ihrem Händler für ausführlichere Informationen in Verbindung. Nachricht nach Neustart Die in.k500-Tastatur speichert weder Datum noch Uhrzeit. Beim Neustart von in.k500 nach einem Stromausfall wird der Benutzer zu einer Neuprogrammierung von Datum und Uhrzeit aufgefordert. Anm.: Im Falle von in.k500 mit Uhrenbaustein (RTC) erscheint... -
Seite 10: Anschluss Von In.stream Und In.tune An Das Spa-Paket
Anschluss von in.stream und in.tune an das Spa-Paket Siehe Abschnitt Werksrücksetzung/Audio-Konfiguration für Details zu der Einrichtung von Audio. in.stream Schließen Sie in.stream mit dem Adapterkabel an den CO-Anschluss des Spa-Pakets an. in.tune Schließen Sie in.tune mit dem Adapterkabel an den CO-Anschluss des Spa-Pakets an. -
Seite 11: Tastaturfunktionen
Tastaturfunktionen Strom Drücken Sie eine beliebige Taste, um die Tastatur einzuschalten. Nach 30 Minuten ohne Aktivität erfolgt eine automatische Abschaltung. Hauptbildschirm Über den Hauptbildschirm haben Sie Zugriff auf Ihr Zubehör sowie auf die Wassertemperatur. Unten am Bildschirm erscheinen eventuelle Fehler- oder Wartungsmeldungen. -
Seite 12: Wassertemperatur
Tastaturfunktionen Wassertemperatur Die Temperatur oben in der Anzeige zeigt die tatsächliche Wassertemperatur an. Stellen Sie mit den Pfeiltasten die gewünschte Temperatur ein. Der Sollwert erscheint in Blau unten in der Anzeige. Nach 3 Sekunden ohne eine Änderung der Temperatursollwerte wird zur normalen Nachrichtenanzeige zurückgekehrt. -
Seite 13: Wasserpflege
Tastaturfunktionen Wasserpflege In dem Abschnitt „Wasserpflege“ können Sie Ihre Filtrierungs- und Heizungseinstellungen vornehmen. Wählen Sie je nach Bedarf Nicht zu Hause, Anfänger, Energiesparmodus, Super-Energiesparmodus und Wochenende. Die Auswahl der Einstellung erfolgt über die leuchtende Taste. An dem ausgewählten Symbol erscheint für eine Bestätigung ein Häkchen. -
Seite 14: Änderung Von Zeitplänen
Dauer auf der Anzeige auf „n.v.“ gesetzt, und es kann nur die Startzeit geändert werden. Audio in.k500 kann mit dem in.tune- oder in.stream- Audiosystem verwendet werden. In dem Audio- Abschnitt im Menü für die Einstellungen haben Sie die Möglichkeiten, Ihr Bluetooth-Gerät bei Benutzung von in.stream zu trennen. -
Seite 15: Wartung (Version 7 .00 Und Höher)
Drücken auf die leuchtende Taste bestätigen. Erinnerungen an Wartung (Version 7 .00 und höher) Die in.k500-Tastatur erinnert Sie an fällige Wartungsarbeiten, wie z.B. Spülen oder Reinigen des Filters. Mit dem Menü für die Erinnerungen an Wartung können Sie überprüfen, wann die nächste Wartung fällig ist und nach Abschluss der Wartungsarbeiten die Zeit rücksetzen. -
Seite 16: Tag & Zeit
Die Tasten für Modus und Menü sowie die Zubehör- Tasten im Hauptmenü für den Spa bleiben unverändert. Anm.: in.k500 mit einer wählbarer Umrandungsbeleuchtung: Ist die Option „Hintergrundbeleuchtung“ in der Spa- Konfiguration aktiviert, erscheint eine Option, mit der die gewünschte Farbe für die Tastatur ausgewählt werden... -
Seite 17: Wifi (Version 7 .00 Und Höher)
Tastaturfunktionen WiFi (Version 7 .00 und höher) Das WiFi-Menü erscheint nur im Einstellungsmenü, wenn der in.touch über die Software-Version 11.00 oder höher verfügt. Mit diesem Menü können Sie Verbindung zu einem WiFi-Netzwerk aufnehmen oder das Netzwerk ändern. Ausführtlichere Informationen zu weitere Verbindungsmethoden finden Sie im in.touch techbook. -
Seite 18: Konfiguration
Tastaturfunktionen Konfiguration Nehmen Sie bitte keine Änderungen in diesem Abschnitt vor, es sei denn, Sie sind ein entsprechend geschulter Elektriker. In diesem Abschnitt können die Niederniveau- Konfiguration, die Anzahl von Phasen und der Eingangsstrom geändert werden. Schalten Sie mit den Pfeiltasten zwischen den Parametern um, und drücken Sie auf die beleuchtete Taste, um die Parameter zu ändern. -
Seite 19: Wiederherstellen/Audio-Konfiguration
Mit den Pfeiltasten zwischen in.stream, in.tune und keiner/einer anderen Audio-Quelle umschalten. Diese Einstellung darf nur bei der Installation oder dem Austausch eines Teils vorgenommen werden. Über In diesem Abschnitt finden Sie Informationen zu der in.k500 Softwarenummer sowie der Revisionsnummer für die verschiedenen Komponenten Ihres Systems. -
Seite 20: Betrieb Von In.tune
Tastaturfunktionen Betrieb von in.tune Nächste Spur Höhere Lautstärke Betriebsart Wiedergabe/Pause Letzte Spur Niedrigere Lautstärke Drücken Sie für den Zugriff auf Ihren in.tune die Taste „Betriebsart“. Wiedergabe/Pause Wechseln der Spur Drücken Sie die Wiedergabe-/Pausentaste, um die Ändern Sie mit den Tasten „Letzte Spur“ bzw. „Nächste Audiowiedergabe zu starten oder zu unterbrechen. -
Seite 21: Betrieb Von In.stream
Tastaturfunktionen Betrieb von in.stream Nächste Spur Höhere Lautstärke Betriebsart Wiedergabe/Pause Letzte Spur Niedrigere Lautstärke Drücken Sie für den Zugriff auf Ihren in.stream die Taste „Betriebsart“. Bei Verwendung eines Bluetooth-Geräts müssen Sie mit den entsprechenden Funktionen verbunden sein. Wiedergabe/Pause Wechseln der Spur Drücken Sie die Wiedergabe-/Pausentaste, um die Verwenden Sie die Tasten „Letzte Spur”... -
Seite 22: Fehlernachrichten
Fehlernachrichten In der unten stehenden Liste sind die Fehlernachrichten aufgelistet, die am Heim-Bildschirm erscheinen können. Konsultieren Sie bitte den Abschnitt für die Fehlersuche und die Fehlercodes im TechBook für Ihr Spa-System. Code Nachricht Kreis für Höchstgrenze hat ausgelöst! Kein Durchfluss seit 2 Stunden Kein Durchfluss Achtung! Relais sitzt fest Warnmeldung! Zu hohe Spa-Temperatur... -
Seite 23: Technische Daten
Technische Daten Teilenummer 0607-008033 Modell IN.K506-CL-GE1 Umweltbedingungen Betriebstemperatur: -4°C bis +65°C Lagertemperatur: -30°C bis + 85°C Feuchtigkeit: Bis zu 70 % Kondensation Schutz gegen Wassereindringen: IPX-5 Mechanische Daten Gewicht: 0.35kg Abmessungen (H × B × T): 182 mm x 84 mm x 50 mm Kompatibilität in.yt, in.ye, in.yj, in.xe oder in.xm2 Spa-Pakete mit entsprechend aktualisierter Software Spezifikationen und Design können jederzeit geändert werden. - Seite 24 9919-101228-C Rev. 01-2015 Gecko Alliance 450 des Canetons, Quebec City (Qc), G2E 5W6 Canada, 1.800.78.GECKO © Groupe Gecko Alliance Inc., 2015 Alle Handelsmarken oder eingetragenenHandelsmarken www.geckoalliance.com sind Besitz der jeweiligen Eigentümer. Gedruckt in Kanada...
