Griff-Verlängerungskit
Nullwendekreis-Aufsitzrasenmäher
Modellnr. 145-3615
Installation
Einzelteile

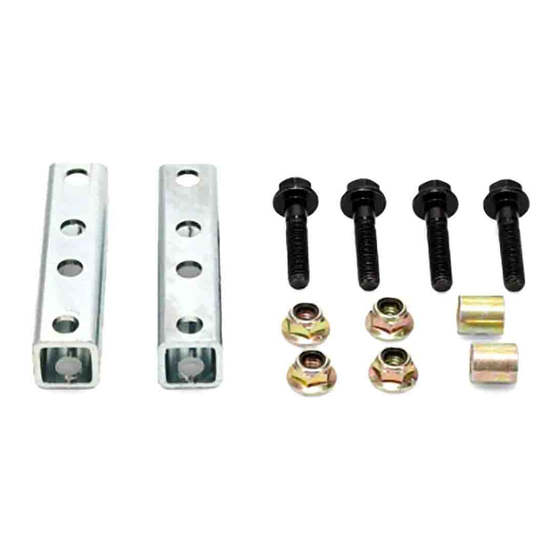

Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Beschreibung
Keine Teile werden benötigt
Griffverlängerung
Bundkopfschraube (⅜" x 1¾")
Distanzstück
Sicherungsmutter (⅜")
Hinweis:
Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition.
Vorbereiten der Maschine
1.
Parken Sie die Maschine auf einer ebenen Fläche.
2.
Kuppeln Sie den Zapfwellenantriebsschalter aus.
3.
Schieben Sie die Fahrantriebshebel nach außen in die
4.
Aktivieren Sie die Feststellbremse.
5.
Stellen Sie den Motor ab und ziehen Sie den Schlüssel ab.
Originaldokuments (DE)
Menge
–
Vorbereiten der Maschine.
2
4
Montieren der Griffverlängerung.
2
4
ARRETIERTE
Form No. 3447-330 Rev A
Installationsanweisungen
Verwendung
N
-Stellung.
EUTRAL
*3447-330*
Druck: USA
Alle Rechte vorbehalten
