oventrop RTA-130 Einbauanleitung

Lieferumfang
• Absperr-Set, bestehend aus:
• 2 Kugelhähnen mit im Griff integrierten Thermo-
metern zur Anzeige der Vor- und Rücklauftempera-
tur
• Schwerkraftbremse im Vorlauf zur Verhinderung von
Fehlzirkulation
• Heizungsumwälzpumpe (UPS 25-60) im Rücklauf,
mit Anschlusskabel
• Dreiwege-Mischventil mit Temperaturregler und
Tauchfühler fest eingestellt auf 65°C
• Anschlüsse flachdichtend
Überwurfmuttern und Tüllen-Anschlussset IG R 1
• Hilfswerkzeug zum Lösen des Handgriffes des
Temperaturreglers
OVENTROP GmbH & Co. KG
Paul-Oventrop-Straße 1
D-59939 Olsberg
Telefon (0 29 62) 82 - 0
Telefax (0 29 62) 82 - 400
E-Mail mail@oventrop.de
Internet www.oventrop.com
Eine Übersicht der weltweiten Ansprechpartner finden Sie
unter www.oventrop.de.

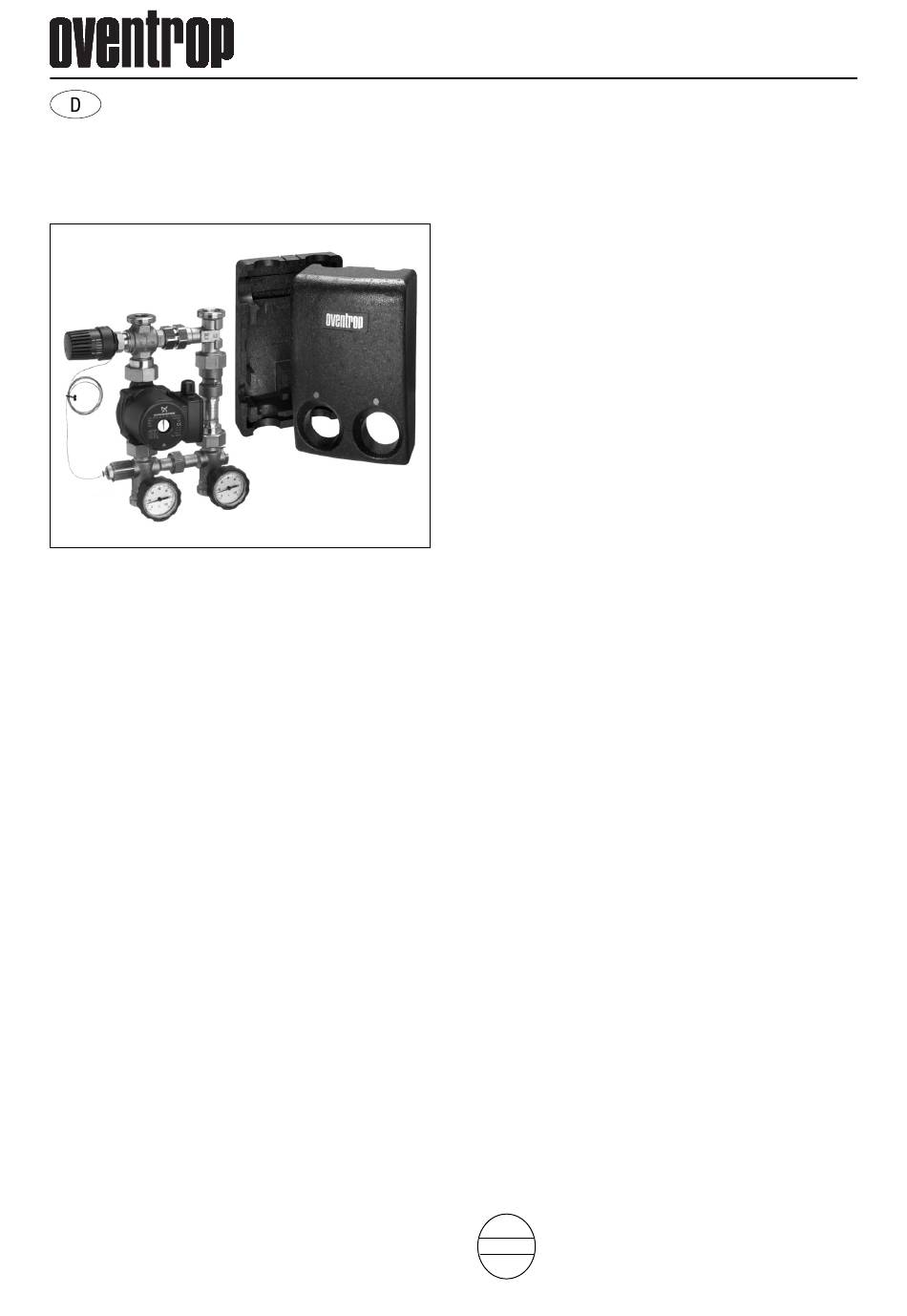

Heizkessel-Anbindesystem RTA-130 DN 25
G 1 1 / , mit
2
Premium Armaturen + Systeme
Heizkessel-Anbindesystem Regumat RTA zur
Rücklauftemperaturanhebung bei
Feststoffkesseln.
Verwendungsbereich:
Warmwasserzentralheizungen PN 10
Vorlauftemperatur max. 120 °C.
Das Heizkesselanbindesystem ermöglicht den An -
schluss des Heizsystems / Speichers an den Feststoff -
kessel. Ein im Rücklauf integriertes Dreiwege-
Mischventil sorgt für das schnelle Erreichen unkritischer
Kesselrücklauf-Temperaturen.
Mit einer werkseitigen Begrenzung des Temperatur-
reglers ab Stellung 5,4 wird eine Rücklauftemperatur
von ca. 65°C erreicht.
Im Anfahrbetrieb läuft der Kesselkreis zunächst im
Kurzschluss. Über den Bypass wird dem Rücklauf
direkt heißes Vorlaufwasser zugeführt. Nach Erreichen
der Rücklauftemperatur von ca. 65°C öffnet das
Mischventil den Heiz- bzw. Pufferkreis und verhindert
im weiteren Betrieb das Absinken der Rücklauf-
temperatur unter den am Temperaturregler eingestell-
ten Wert.
Zur Montage des Temperaturreglers die Schraub kappe
am Mischventil entfernen. Den Temperatur regler am
Misch ventil anschrauben (Überwurfmutter fest anzie-
hen, jedoch keine Gewalt anwenden).
Fühler in die Tauchhülse einschieben und mit der
Schraube sichern.
Das aufgewickelte Kapillarrohr innerhalb der Iso lierung
verlegen.
Einregulierung der Rücklaufanhebung:
Die Anlage in statio nä ren Betrieb bringen (mindestens
1 Stunde Laufzeit).
Die Einstellung eines höheren Wertes kann ohne
Entfernung der Begrenzung erfolgen. Die Rücklauf-
temperatur kann zwischen der Stellung 5, 4 und 7 ver-
stellt werden (Aufhebung der Begrenzung siehe Seite 4).
Von Ziffer zu Ziffer beträgt die Temperaturänderung 5
Kelvin (max. Verstellbereich 30 Kelvin, Kennzeichnung
des Handrades 1-7).
Bei Betrieb der Heizungsanlage muss der Schlitz der
Aufstellung der Schwerkraftsperre in waagerechter
Stellung sein.
für Feststoffkessel
Einbauanleitung
