Elektrik
Arbeiten an elektrischen Anlagen dürfen nur von zugelassenen Fachfirmen ausgeführt werden!
Die einschlägigen Normen, Sicherheitsbestimmungen (z.B. DIN VDE 0100) sowie die TAB der EVUs sind unbedingt zu
beachten. Bei der Installation ist eine allpolige Trennung vom Netz mit min. 3 mm Kontaktöffnung vorzusehen.
Die Anlage sollte über eine separate Sicherung angeschlossen werden.
Die Anschlussleitung ist ca. 0,6 m lang und befindet sich auf der rechten Geräteseite.
An der rechten Seitenwand befindet sich eine Revisionsöffnung um an die Hauptsteuerplatine zu gelangen.
Die Anschlussdaten entnehmen Sie dem Punkt „Elektrischer Anschluss".
Kondenswasser

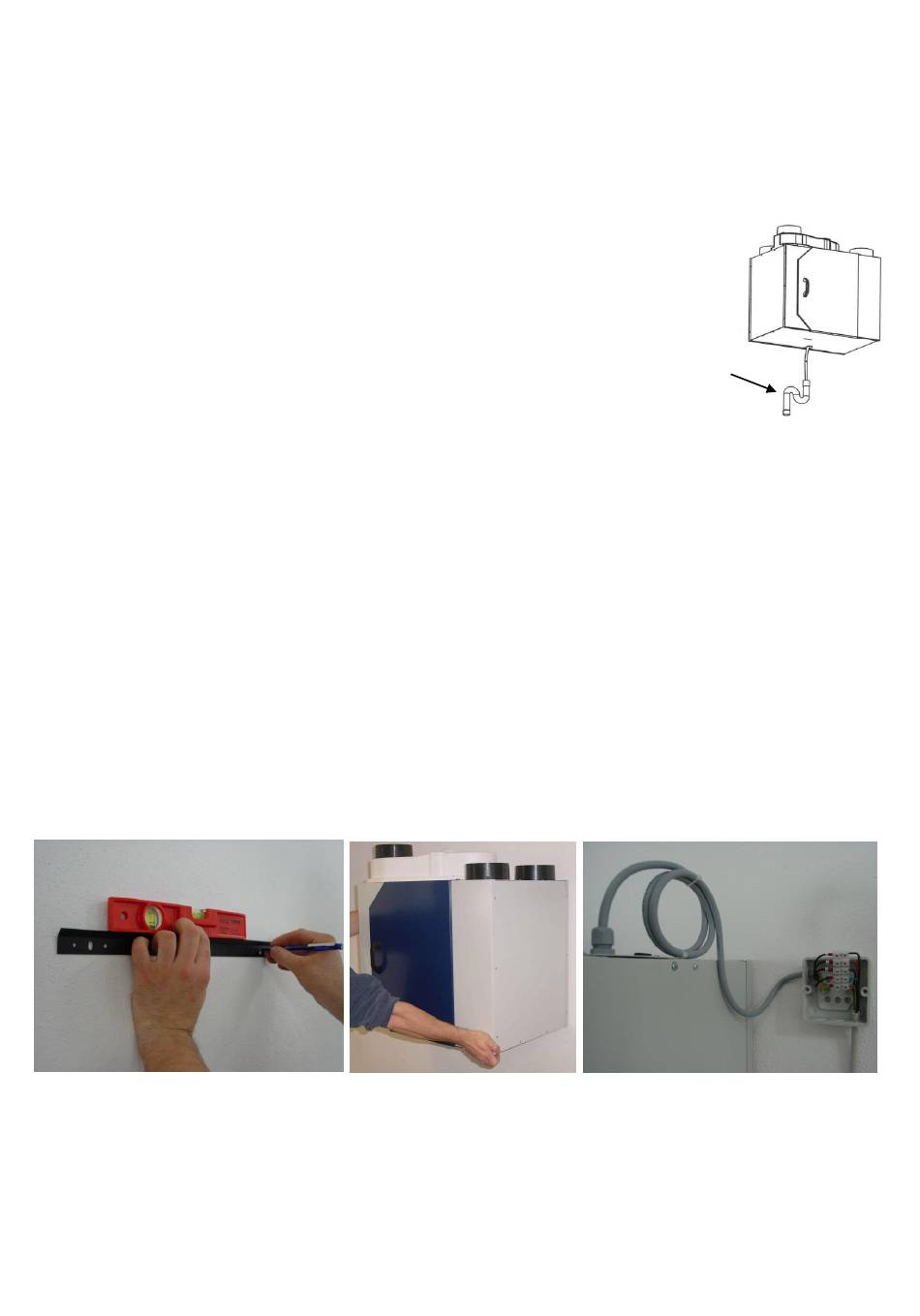

In der Anlage entsteht Kondenswasser welches über einen Anschluss DN 40 an der Unterseite
des Gerätes abgeführt wird. Der Anschluss ist über einen passenden Geruchsverschluss mit
Kugel (Siphon für Lüftungsanlagen) an das Abwassersystem anzuschließen.
Geruchsverschluss mit Kugel

4.3. Hydraulik

Die Anlage ist einem lufttechnischen Abgleich zu unterziehen. Hierbei sind die einzelnen Räume passend der
Berechnung in ihren Luftmengen einzustellen. Sollte eine Anpassung der Luftmengen des Gerätes notwendig sein, so
wenden Sie sich an Ihren Fachhändler.

4.4. Montage

Das HRV 25 OO BY oder das HRV 25 OU BY ist für die hängende Anordnung zur Montage an der Wand konzipiert.
Das Aufstellen und der Anschluss des Lüftungsgerätes sollte von qualifiziertem Fachpersonal durchgeführt
werden. Dabei sind die einschlägigen Normen und Richtlinien zu beachten.
Vor Beginn der Planung und Montagearbeiten sind gegebenenfalls notwendige Genehmigungen einzuholen!
Bringen Sie das Lüftungsgerät in den Aufstellraum, entfernen Sie die Verpackung und entnehmen Sie das Gerät.
Demontieren Sie die Befestigungsschiene an der Rückseite des Gerätes. Mit den beiden Schrauben ist die
verbleibende Schiene zusätzlich am Gerät zu befestigen.
Befestigen Sie die lose Winkelschiene mit geeigneten Dübeln und Schrauben an der Wand. Die Schiene muss mit
geeigneten Mitteln in der Horizontalen ausgerichtet werden. Beachten Sie die Mindestabstände für das Gerät aus
Abschnitt 4.1.
Hängen Sie das Gerät an der zuvor montierten Schiene an die Wand. Achten Sie nochmals auf die korrekte
horizontale Ausrichtung.
Verrohren Sie die Anlage gemäß den gesonderten Auslegungs- und Anschlussplänen.
11
