PHENOMENA – BXPLAFLED05
LED ceiling light – User manual
Technical specifications
Power: 45W
Input voltage: 220-240V / 50-60Hz
Luminous flux: 5.850 modular lm
LED color: CCT
Light temperature: 3.000K-6.000K
CRI index: 80
Number of LEDs: 504
Lifespan: 20.000h
Lightning angle: 120°
Protection rating: IP20
Operating temperature: -20°C to +60°C
Dimensions: 45 x 45 x 10 cm
Weight: 2500 g
Material: Iron + Acrylic
Connectivity: Bluetooth 4.2
Compatibility: Android 4.4 / iOS 9.0 and later versions
Voice assistants: Alexa and Google Assistant
App: Tuya Smart
In the box
1 x LED ceiling light
1 x Remote control (works with 2 x AAA batteries, not
included)
4 x Screws
4 x Wall plugs
1 x Manual

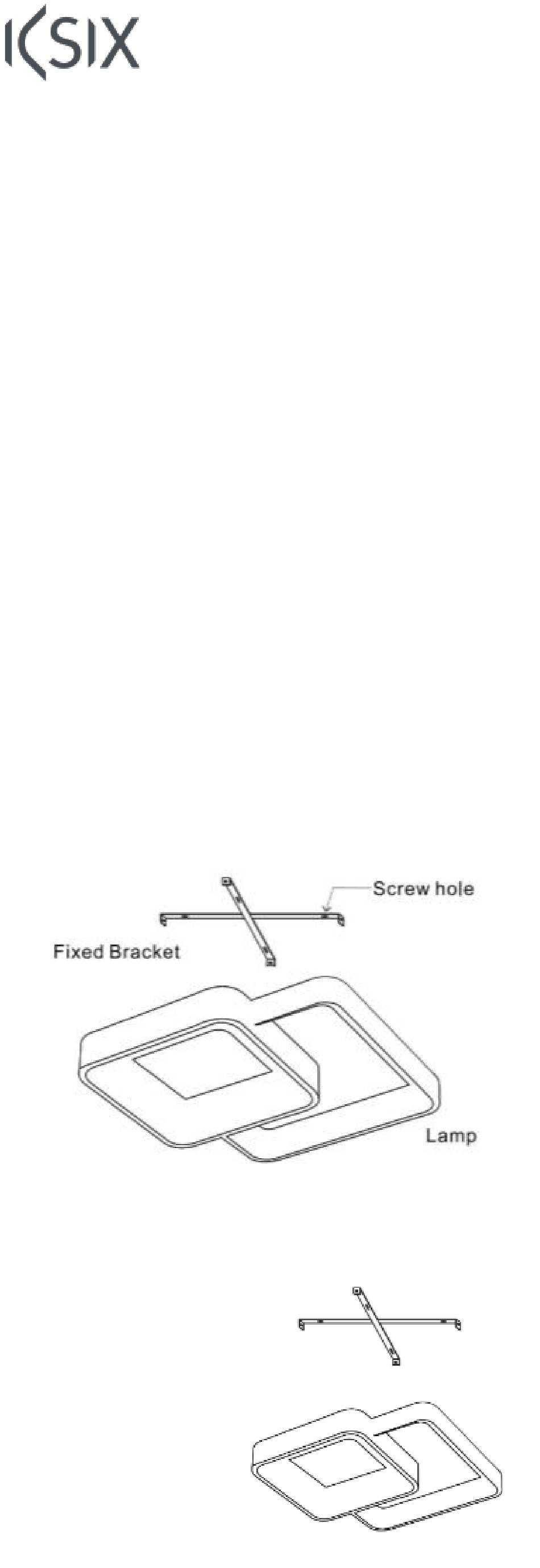

Product parts
Installation method
To install the LED ceiling light, stick to the following
instructions:
1. Loosen the
ceiling light
bracket.
ENGLISH
