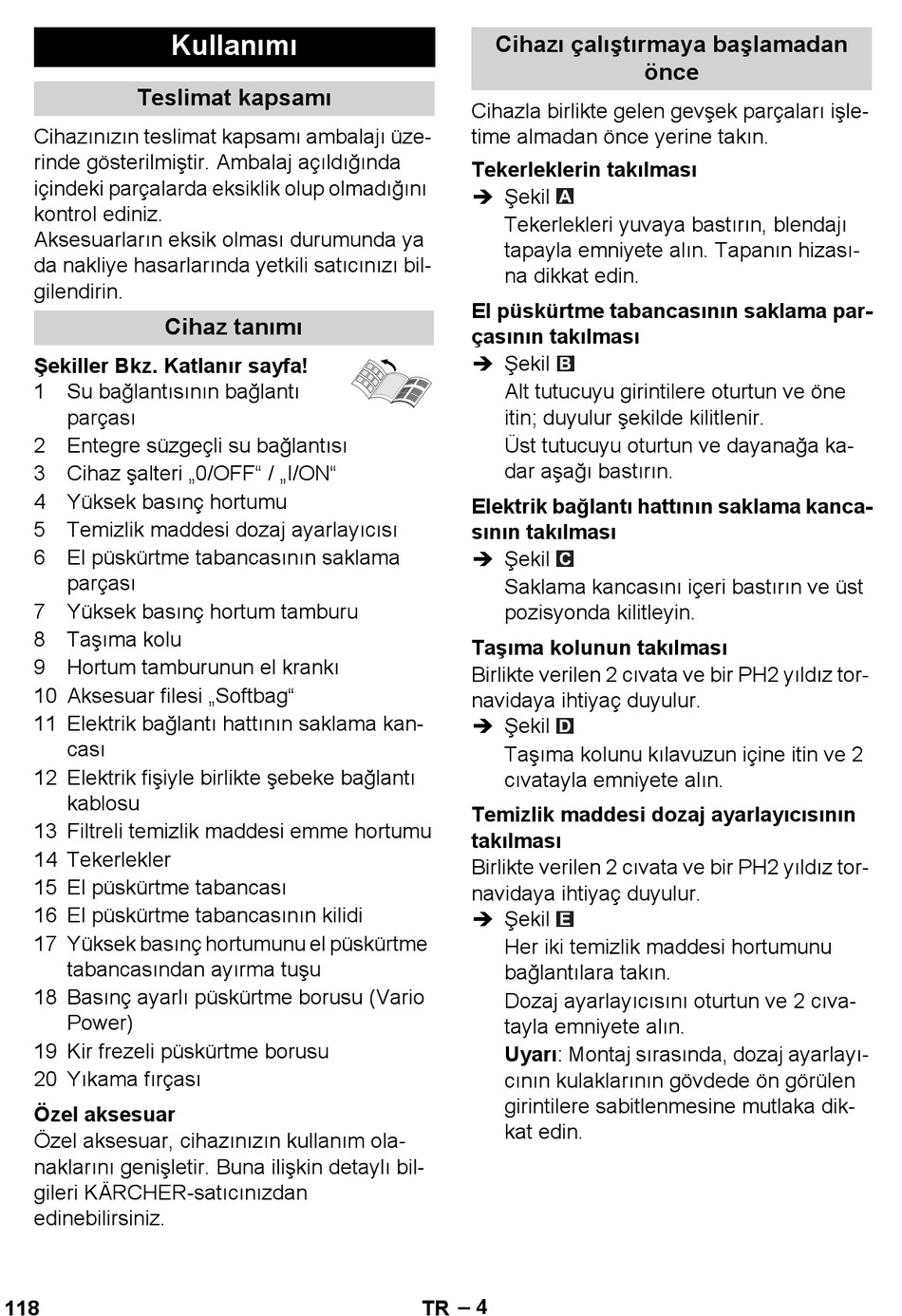

Kullanımı
Teslimat kapsamı
Cihazınızın teslimat kapsamı ambalajı üze-
rinde gösterilmiştir. Ambalaj açıldığında
içindeki parçalarda eksiklik olup olmadığını
kontrol ediniz.
Aksesuarların eksik olması durumunda ya
da nakliye hasarlarında yetkili satıcınızı bil-
gilendirin.
Cihaz tanımı
Şekiller Bkz. Katlanır sayfa!
1 Su bağlantısının bağlantı
parçası
2 Entegre süzgeçli su bağlantısı
3 Cihaz şalteri „0/OFF" / „I/ON"
4 Yüksek basınç hortumu
5 Temizlik maddesi dozaj ayarlayıcısı
6 El püskürtme tabancasının saklama
parçası
7 Yüksek basınç hortum tamburu
8 Taşıma kolu
9 Hortum tamburunun el krankı
10 Aksesuar filesi „Softbag"
11 Elektrik bağlantı hattının saklama kan-
cası
12 Elektrik fişiyle birlikte şebeke bağlantı
kablosu
13 Filtreli temizlik maddesi emme hortumu
14 Tekerlekler
15 El püskürtme tabancası
16 El püskürtme tabancasının kilidi
17 Yüksek basınç hortumunu el püskürtme
tabancasından ayırma tuşu
18 Basınç ayarlı püskürtme borusu (Vario
Power)
19 Kir frezeli püskürtme borusu
20 Yıkama fırçası
Özel aksesuar
Özel aksesuar, cihazınızın kullanım ola-
naklarını genişletir. Buna ilişkin detaylı bil-
gileri KÄRCHER-satıcınızdan
edinebilirsiniz.
118
Cihazı çalıştırmaya başlamadan
Cihazla birlikte gelen gevşek parçaları işle-
time almadan önce yerine takın.
Tekerleklerin takılması
 Şekil
Tekerlekleri yuvaya bastırın, blendajı
tapayla emniyete alın. Tapanın hizası-
na dikkat edin.
El püskürtme tabancasının saklama par-
çasının takılması
 Şekil
Alt tutucuyu girintilere oturtun ve öne
itin; duyulur şekilde kilitlenir.
Üst tutucuyu oturtun ve dayanağa ka-
dar aşağı bastırın.
Elektrik bağlantı hattının saklama kanca-
sının takılması
 Şekil
Saklama kancasını içeri bastırın ve üst
pozisyonda kilitleyin.
Taşıma kolunun takılması
Birlikte verilen 2 cıvata ve bir PH2 yıldız tor-
navidaya ihtiyaç duyulur.
 Şekil
Taşıma kolunu kılavuzun içine itin ve 2
cıvatayla emniyete alın.
Temizlik maddesi dozaj ayarlayıcısının
takılması
Birlikte verilen 2 cıvata ve bir PH2 yıldız tor-
navidaya ihtiyaç duyulur.
 Şekil
Her iki temizlik maddesi hortumunu
bağlantılara takın.
Dozaj ayarlayıcısını oturtun ve 2 cıva-
tayla emniyete alın.
Uyarı: Montaj sırasında, dozaj ayarlayı-
cının kulaklarının gövdede ön görülen
girintilere sabitlenmesine mutlaka dik-
kat edin.
– 4
TR
önce
