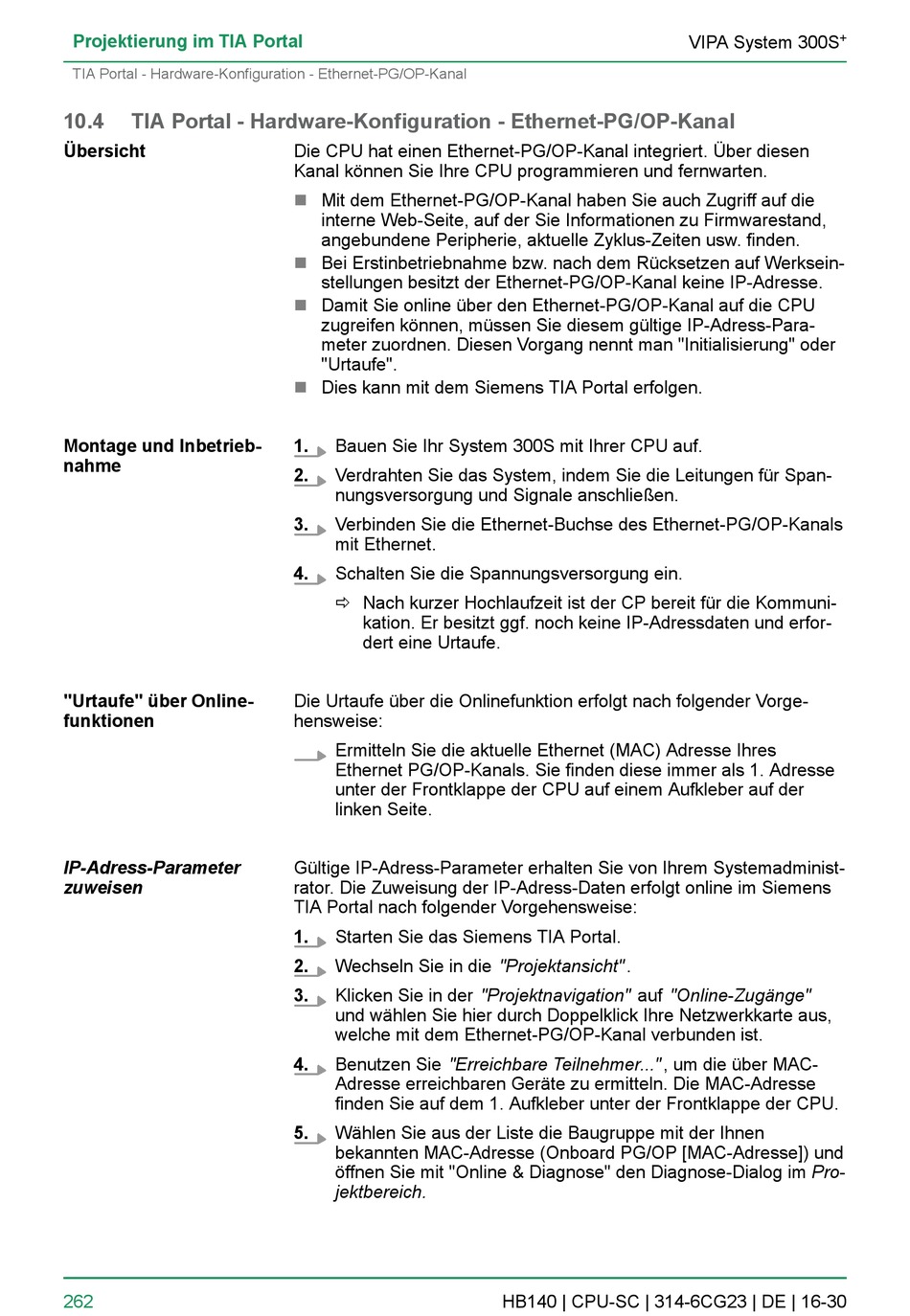

Projektierung im TIA Portal

TIA Portal - Hardware-Konfiguration - Ethernet-PG/OP-Kanal

10.4 TIA Portal - Hardware-Konfiguration - Ethernet-PG/OP-Kanal
Übersicht
Montage und Inbetrieb-
nahme
"Urtaufe" über Online-
funktionen
IP-Adress-Parameter
zuweisen
262
Die CPU hat einen Ethernet-PG/OP-Kanal integriert. Über diesen
Kanal können Sie Ihre CPU programmieren und fernwarten.
n Mit dem Ethernet-PG/OP-Kanal haben Sie auch Zugriff auf die
interne Web-Seite, auf der Sie Informationen zu Firmwarestand,
angebundene Peripherie, aktuelle Zyklus-Zeiten usw. finden.
n Bei Erstinbetriebnahme bzw. nach dem Rücksetzen auf Werksein-
stellungen besitzt der Ethernet-PG/OP-Kanal keine IP-Adresse.
n Damit Sie online über den Ethernet-PG/OP-Kanal auf die CPU
zugreifen können, müssen Sie diesem gültige IP-Adress-Para-
meter zuordnen. Diesen Vorgang nennt man "Initialisierung" oder
"Urtaufe".
n Dies kann mit dem Siemens TIA Portal erfolgen.
1. Bauen Sie Ihr System 300S mit Ihrer CPU auf.
2. Verdrahten Sie das System, indem Sie die Leitungen für Span-
nungsversorgung und Signale anschließen.
3. Verbinden Sie die Ethernet-Buchse des Ethernet-PG/OP-Kanals
mit Ethernet.
4. Schalten Sie die Spannungsversorgung ein.
ð Nach kurzer Hochlaufzeit ist der CP bereit für die Kommuni-
kation. Er besitzt ggf. noch keine IP-Adressdaten und erfor-
dert eine Urtaufe.
Die Urtaufe über die Onlinefunktion erfolgt nach folgender Vorge-
hensweise:
Ermitteln Sie die aktuelle Ethernet (MAC) Adresse Ihres
Ethernet PG/OP-Kanals. Sie finden diese immer als 1. Adresse
unter der Frontklappe der CPU auf einem Aufkleber auf der
linken Seite.
Gültige IP-Adress-Parameter erhalten Sie von Ihrem Systemadminist-
rator. Die Zuweisung der IP-Adress-Daten erfolgt online im Siemens
TIA Portal nach folgender Vorgehensweise:
1. Starten Sie das Siemens TIA Portal.
2. Wechseln Sie in die "Projektansicht" .
3. Klicken Sie in der "Projektnavigation" auf "Online-Zugänge"
und wählen Sie hier durch Doppelklick Ihre Netzwerkkarte aus,
welche mit dem Ethernet-PG/OP-Kanal verbunden ist.
4. Benutzen Sie "Erreichbare Teilnehmer..." , um die über MAC-
Adresse erreichbaren Geräte zu ermitteln. Die MAC-Adresse
finden Sie auf dem 1. Aufkleber unter der Frontklappe der CPU.
5. Wählen Sie aus der Liste die Baugruppe mit der Ihnen
bekannten MAC-Adresse (Onboard PG/OP [MAC-Adresse]) und
öffnen Sie mit "Online & Diagnose" den Diagnose-Dialog im Pro-
jektbereich.
