EcoDim ECO-DIM.07 Zigbee PRO Handbuch

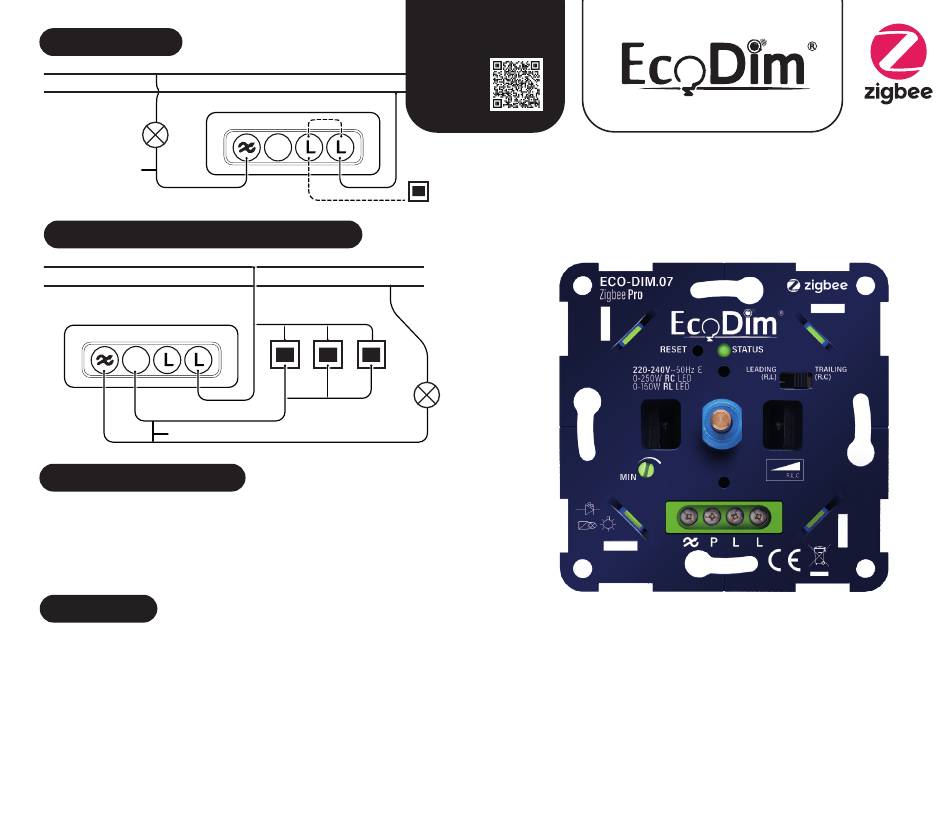

Aansluitschema
L draad
(Fasedraad, vaak bruin)
N draad
(Nuldraad, vaak blauw)
LED
LOAD
(Schakeldraad , vaak zwart)
Aansluitschema meerdere pulsdrukkers
L draad
(Fasedraad, vaak bruin)
N draad
(Nuldraad, vaak blauw)
DIMMER
P
(Schakeldraad , vaak zwart)
Min. lichtniveau instellen
Zet de verlichting aan middels de dimmer as. Draai vervolgens de dimmer as zo ver
mogelijk naar links (minimale lichtoutput). Gaan de lampen knipperen? Draai dan met een
schroevendraaier de MIN potmeter langzaam naar rechts voor stabiel licht. Is het licht
al stabiel? Draai de MIN dan langzaam naar links voor een nog betere dimbaarheid, tot
net vóór het punt dat de lampen gaan knipperen. Dat is de beste dimbaarheid van de led
lampen.
Specificaties
Aansluitvoltage: 220-240 VAC
Frequentie: 50Hz
Dimtechniek: Fase aan- en afsnijding (R,L,C)
Dimbare led lampen: 0-250W Trailing (R,C)
0-150W Leading (R,L)
Lampen met elektronische trafo's: 10-300W
Halogeen- en gloeilampen: 10-300W
• Geschikt voor zowel retrofit lampen lampen als nieuwe installaties.
• Tweedraadsaansluiting - geen nuldraad nodig.
• Soft start systeem voor langere levensduur van de led lamp.
• Ingebouwde beveiliging voor temperatuurprotectie en overbelasting.
DIMMER
P
Doorlussing mogelijk naar naastgelegen
stopcontact/schakelaar.
LED
LOAD
NL
Handleiding

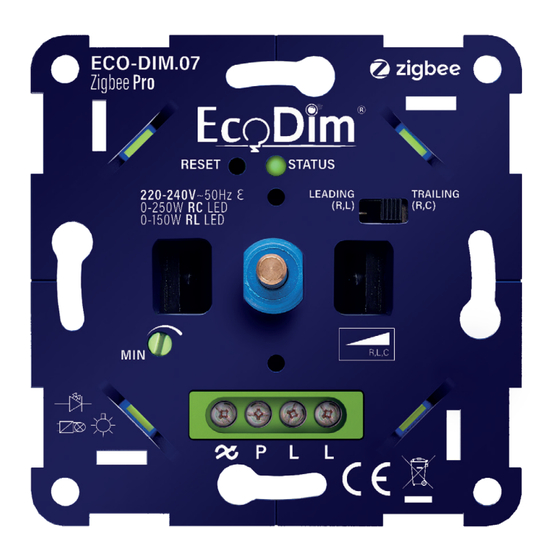

ECO-DIM.07 Zigbee
Universele Zigbee led dimmer (R,L,C)
Let op:
• Dit is een tweedraadsdimmer en deze dient aangesloten te worden zoals onder het
kopje 'Aansluitschema' staat weergegeven.
• Het installeren van de dimmer op een netstroom van 230V dient te worden
uitgevoerd door een gediplomeerd vakman, rekening houdend met de nationale
voorschriften. Zorg bij alle werkzaamheden dat de elektriciteit is uitgeschakeld.
• U kunt niet meer dan één dimmer parallel aansluiten. Om vervolgens vanuit twee
punten dezelfde lading te bedienen.
• Dimmer is niet geschikt voor gewikkelde/magnetische of kerntrafo's.
Dr. Huber Noodtstraat 89
7001 DV, Doetinchem, Netherlands
(Imported by NJ Trading B. V .)
