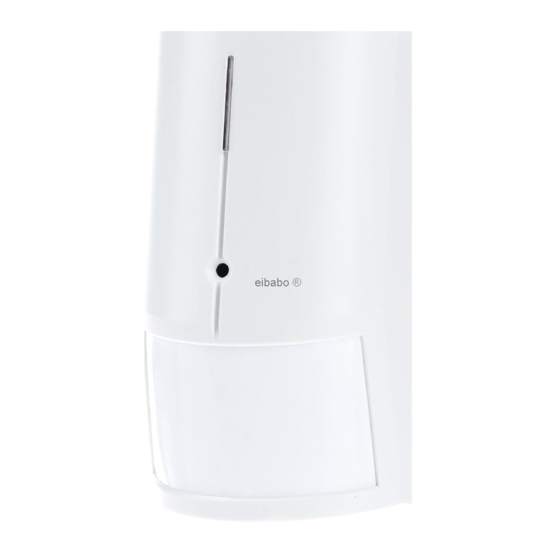

BMG-04 Bewegungsmelder und Glasbruchsensor Kombination
Dieser
kombinierte
Melder
Alarmsystemen.
Ein
Passiv-Infrarot-Bewegungsmelder
Glasbruchsensor sind in einem Gehäuse untergebracht. Es gibt drei
Ausgänge: Bewegungsmelderalarm, Glasbruchalarm und Sabotage.
Das PIR Bewegungsmelder Signal wird elektronisch analysiert um
Fehlmeldungen zu minimieren. Das Analyseverfahren kann erhöht
werden, um eine höhere Störsicherheit zu gewähren. Die Standardlinse
kann durch die als Zubehör erhältliche Telelinse oder Haustierlinse
ersetzt werden.
Durch die gleichzeitige Auswertung von Umgebungsluftdruck und
Umgebungsgeräuschen, funktioniert der Glasbruchsensor mit einer
hohen Erkennungszuverlässigkeit. Die Empfindlichkeit kann je nach
Glasarten und Entfernungen zur Fensterfront eingestellt werden.
Ein Alarmspeicher zeigt den alarmauslösenden Sensor optisch an.
Zwei LED's zeigen die Auslösung zu Testzwecken an.
Technische Daten
Stromversorgung:
Stromverbrauch (LED aus):
max. Stromverbrauch (LED ein):
Anschlussklemmen:
Sabotageausgang:
Schutzklasse:
Betriebstemperatur:
Sicherheitsklasse:
Montagehöhe:
Aufwärmzeit:
Bewegungsmelder Daten
Erfassungsbereich:
PIR Alarmausgang:
Glasbruchsensor Daten
Erfassungsreichweite:
min. Glasfläche:
Alarmausgang:
Der Hersteller erklärt hiermit, dass der BMG 04 den wesentlichen
Anforderungen und anderen relevanten Vorschriften der Richtlinie
1999/5/EEC (EMC) entspricht.
Das Original der Konformitätserklärung finden Sie auf der Webseite
www.indexa.de.
Installation
Der Melder ist für die Installation zur Wand- oder Eckmontage in
Innenräumen konzipiert. Achten Sie bitte darauf, dass der Melder nicht in
der Nähe von Heizungen, Lüftern, Klimaanlagen oder anderen
Gegenständen mit Temperaturschwankungen montiert wird. Montieren
Sie den Melder auch nicht in der Nähe von Geräten die Luftdruck-
änderungen, Tieffrequenzgeräusche oder Vibrationen erzeugen. Der
Melder muss einen direkten Sichtkontakt zum überwachten Bereich und
der Glasfläche haben.
1. Öffnen sie den Gehäusedeckel. (Drücken Sie hierzu die Verriegelung
auf der Gehäuseunterseite mit einem Schraubenzieher).
2. Ziehen Sie den weißen Stecker des Verbindungskabels von der
Hauptplatine ab.
3. Entfernen Sie die Hauptplatine von der Gehäuse Rückseite. Hierzu
drücken Sie den Befestigungsclip auf der linken Seite nach links.
4. Drücken Sie zur Schraubenbefestigung und für den Kabeldurchbruch
die benötigten vorgeformten Löcher durch.
5. Montieren Sie die Befestigungslöcher an der Wand (Montagehöhe ca.
2,5 m) und bohren Sie die entsprechenden Löcher. Vergewissern Sie
sich vor sämtlichen Bohrarbeiten, dass sich keine Leitungen an den
entsprechenden Stellen in der Wand befinden. Setzen Sie die Dübel in
die Bohrlöcher ein.
6. Führen Sie die Kabel durch die Gehäuserückseite und schrauben Sie
das Gerät an die Wand.
7. Setzen Sie die Hauptplatine wieder in die Gehäuserückseite ein, und
verbinden Sie die Anschlusskabel an den entsprechenden Klemmen
(siehe unten).
8. Setzen Sie die Stecker des Verbindungskabels wieder auf die
Hauptplatine, und setzen Sie den Gehäusedeckel wieder auf.
Hinweis:
Vermeiden Sie bitte unbedingt eine Berührung der Sensorfläche des
Infrarotsensors, da dies dessen Funktion beeinträchtigen könnte.
BMG 04 Bewegungsmelder und Glasbruchsensor Kombination
vereinfacht
die
Installation
12 V DC ± 2,5 %
max. 10 mA
max. 35 mA
max. 1 mm²
Öffner (NC) max. 60 V/50 mA
interner Widerstand max. 16 Ohm
II, Innenanwendung
- 10° C bis + 55° C
Klasse 2, EN 50131-1
2,5 m vom Boden
ca. 1 Minute
120°/12 m (Standardlinse)
Öffner (NC) max. 60 V/50 mA
interner Widerstand max. 30 Ohm
Öffner (NC) max. 60 V/50 mA
interner Widerstand max. 16 Ohm Power
von
Anschlussklemmen
und
ein
+12V, GND
PIR, PIR
TMP, TMP
GBS, GBS
Einstellbrücken
LED
Durch Öffnen dieser Brücke, kann die rote LED Anzeige zur
Bewegungsmeldererfassung deaktiviert werden.
DETECTION Durch Öffnen dieser Brücke, kann eine erhöhte Analyse des
Bewegungsmeldersignals eingestellt werden. Hierbei wird die
Störsicherheit
Montagestellen mit Temperaturschwankungen oder elektro-
max. 9 m
magnetischen Störungen.
0,6 x 0,6 m
MEM/TEST
Brücke zur Steuerung der Funktion der grünen LED
Glasbruchsensoranzeige. In Position TEST zeigt die grüne
LED Luftdruckänderungen durch ein kurzes Leuchten und
Alarmauslösung durch ein langes Leuchten an. In Position
MEM
Glasbruchalarm an. Ist die Brücke nicht verbunden (Brücken
nur auf einem Pin), hat die grüne LED keine Funktion.
Testen des Bewegungsmelders
•
Nach Anschluss der Stromversorgung erfolgt eine Aufwärmzeit von
einer Minute (während dieser Zeit leuchtet die rote LED, solange
diese durch die LED Brücke nicht deaktiviert ist).
•
jede erfasste Bewegung wird durch das Leuchten der roten LED
angezeigt (solange diese durch die LED Brücke nicht deaktiviert ist).
•
Prüfen Sie, dass Bewegungen in dem zu sichernden Bereich vom
Melder erfasst werden.
Testen und Einstellung des Glasbruchsensors
•
Setzen Sie die Brücke MEM/TEST in die Position TEST (grüne LED
zeigt die Auslösung an).
•
Klopfen Sie vorsichtig auf die Glasfläche mit einem gepolsterten
Gegenstand. Achtung: Glas nicht kaputt machen!
•
Ist die Sensor Empfindlichkeit richtig eingestellt, sollte die grüne LED
kurz aufleuchten. Die Empfindlichkeit kann am Regler eingestellt
werden: Das Drehen im Uhrzeigersinn erhöht die Empfindlichkeit.
Achtung: die Empfindlichkeit nicht zu hoch einstellen.
•
Ein kompletter Test kann durch Verwendung des GBT-212
Glasbruchsimulators erfolgen. Die grüne LED leuchtet 2 Sekunden
lang, sollte ein Glasbruchalarm ausgelöst werden.
- 1/2 -
Stromversorgung (12V DC, Masse)
Bewegungsmelder Alarmausgang (NC,Öffner)
Sabotagekontaktausgang (NC, Öffner)
Glasbruch Alarmausgang (NC, Öffner)
erhöht.
Öffnen
zeigt
die
grüne
LED
Erfassungsbereich des Glasbruchsensors
Sie
diese
Brücke
bei
einen
gespeicherten
MGD51302_D
