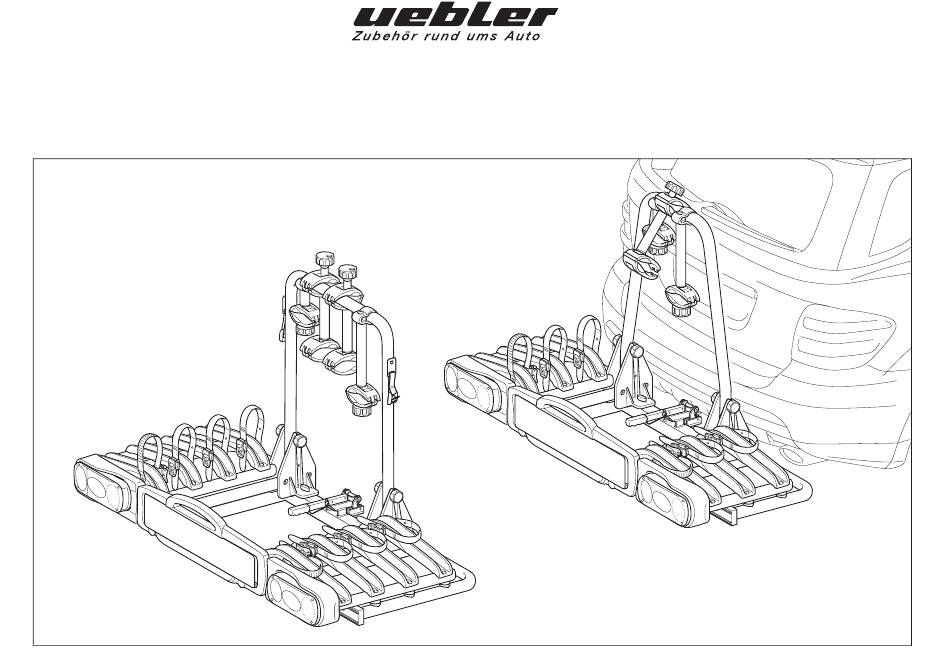

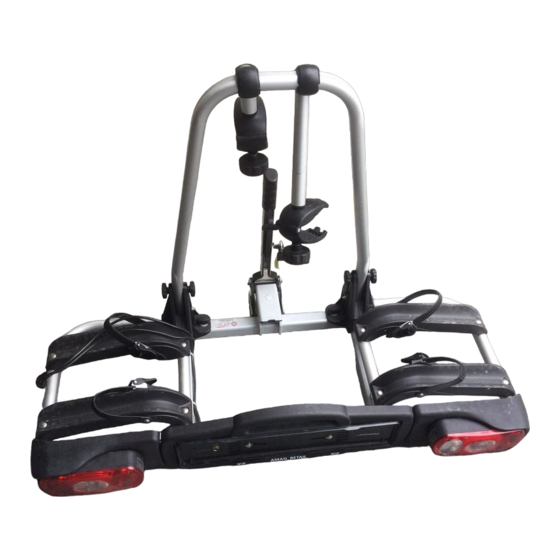

- Seite 1 Montage- und Bedienungsanleitung Erweiterungskit für Fahrradträger für Anhängevorrichtung M+P-25A-0030...
- Seite 2 Teilenummer Erweiterungskit 3. Fahrrad für Kupplungsträger Uebler P21 Best.-Nr. 19410 Erweiterungskit 4. Fahrrad für Kupplungsträger Uebler P31 Best.-Nr. 19420 EG-Betriebserlaubnisnummer e11*74/483*79/488*0231*00 Uebler GmbH Sandäcker 7 91301 Forchheim Tel.: +49 (0)9191 7362-0 Fax: +49 (0)9191 7362-77 E-Mail: info@uebler.com Internet: www.uebler.com 06.2010...
-
Seite 3: Teileübersicht
Teileübersicht Erweiterungskit 3. Fahrrad Lieferumfang Benennung Stückzahl Trägererweiterung Schrauben Distanzscheiben Muttern Distanzscheiben Radschienen Halter 3. Fahrrad Schlüssel Muttern Kabelbinder Hinweis Änderungen des Lieferumfangs vorbehalten. M+P-25A-0032 - 1 -... -
Seite 4: Inhaltsverzeichnis
Erweiterungskit 4. Fahrrad Lieferumfang Benennung Stückzahl Trägererweiterung Trägerrahmen 11 9 Schrauben Distanzscheiben Muttern Distanzscheiben Lackschutzfolie für Heckklappe Spanngurte Schnallen Schrauben Unterlegscheiben Muttern Radschienen Halter 4. Fahrrad Schlüssel Muttern Kabelbinder Hinweis Änderungen des Lieferumfangs vorbehalten. M+P-25A-0033 - 2 -... -
Seite 5: Benötigtes Werkzeug
Benötigtes Werkzeug Allgemeine Sicherheitshinweise • Ringschraubenschlüssel SW 10 Lieber Kunde, wir freuen uns, dass Sie sich für einen UEBLER-Fahrradträger entschieden haben. • Schraubendreher Die in dieser Montage- und Bedienungsanleitung aufgeführten Arbeiten und • Drehmomentschlüssel Sicherheitshinweise müssen unbedingt eingehalten werden. Schäden, welche durch Nichtbeachtung auftreten, sind von jeglicher Haftung ausgeschlossen. - Seite 6 Achtung Achtung Die Fahrräder möglichst gleichmäßig und mit niedrigem Schwerpunkt auf dem Alle Verschraubungen und Befestigungen des Fahrradträgers und der Fahrräder nach Fahrradträger befestigen und mit Halter am Fahrradrahmen und Spannriemen an jeder Montage, vor jeder und nach längerer Fahrt kontrollieren, ggf. nachziehen und in Vorder- und Hinterrädern gegen Herabfallen sichern.
-
Seite 7: Träger Vorbereiten
Fahrradträgern in anderen Ländern. M+P-25A-0026 1. Fahrradträger vom Fahrzeug abbauen, siehe Montage- und Bedienungsanleitung des Fahrradträgers P21/P31. 2. Muttern (1) abschrauben und Radschienen (2) mit Schrauben (3) und Unterlegscheiben (4) abbauen. 3. Muttern (5) abschrauben und Beleuchtungseinrichtung (6) mit Schrauben (7) abbauen. -
Seite 8: Trägererweiterung Anbauen
5. Kennzeichen einbauen. enthaltenden Muttern (6) zu verwenden. 6. Fahrradträger am Fahrzeug befestigen, siehe Montage- und Bedienungsanleitung des Fahrradträgers P21/P31. 2. Kennzeichenhalterung (7) mit Distanzscheiben (8) einklippsen und mit Schrauben (9), Unterlegscheiben (10) und neuen Muttern (11) festschrauben. Anziehdrehmoment: 8 Nm... -
Seite 9: Fahrräder Montieren
Fahrräder montieren Fahrradträger kippen Der Fahrradträger kann zum Be- und Entladen des Fahrzeugs um 90° gekippt werden, siehe Montage- und Bedienungsanleitung des Fahrradträgers P21/P31. Hinweis Das Kippen des Fahrradträgers gilt nur für das Erweiterungskit (Best.-Nr. 19410) für max. 3 Fahrräder. -
Seite 10: Schrauben
4. Kennzeichen einbauen. scheiben (X) und neuen Muttern (6) festschrauben. Anziehdrehmoment: 8 Nm 5. Fahrradträger am Fahrzeug befestigen, siehe Montage- und Bedienungsanleitung des Fahrradträgers P21/P31. Hinweis Schrauben (4) sind aus dem Lieferumfang des Erweiterungskits (Best.-Nr. 19420) für max. 4 Fahrräder zu verwenden. -
Seite 11: Schnallen
5. Trägerrahmen (5) anbauen, siehe Montage- und Bedienungsanleitung des 4. Spannriemen festziehen, siehe Montage- und Bedienungsanleitung des Fahrradträgers P21/P31. Fahrradträgers P21/P31. 6. Spanngurte (10) durch die Schnallen (6) fädeln. 7. Fahrradträger am Fahrzeug befestigen, siehe Montage- und Bedienungsanleitung des Fahrradträgers P21/P31. - 9 -...
