Deltapilot S PROFIBUS-PA
4.3 Bedienung mit Commuwin II
Das Anzeige- und Bedienprogramm Commuwin II bietet folgende Einstell- und Bedien-
möglichkeiten für den Deltapilot S an:
•
eine Matrixbedienung oder
•
eine grafische Bedienung.
Der Deltapilot S PROFIBUS-PA mit der Softwareversion 2.1 ist in Commuwin II ab der
Version 2.07.04 enthalten. Der Server PA-DPV1 muß über das Menü "Verbindungsauf-
bau/Verbindung aufbauen" aktiviert sein. Für die Beschreibung des Bedienprogrammes
Commuwin II sehen Sie bitte Betriebsanleitung BA 124F.
Über das Menü "Gerätedaten/Matrixbedienung" können Sie den Deltapilot S parametrie-
ren. In der Matrix ist
•
jede Reihe einer Funktionsgruppe und
•
jedes Feld einem Parameter zugeordnet.
Die Einstellparameter werden in den entsprechenden Feldern eingetragen und mit ↵
bestätigt. Über das Matrixfeld "Geräteprofil" (VAH9) wechseln Sie zwischen den Block-
darstellungen: Standard, Physical Block, Press Block und AI Transmitter. Siehe auch
Kapitel 11.1 und 11.2.
Über das Menü "Gerätedaten/Grafische Bedienung" bietet Ihnen Commuwin II Bildvor-
lagen für bestimmte Konfigurationsvorgänge an. Die Parameteränderungen werden hier
direkt eingetragen und mit ↵ bestätigt. Auch die Block-Profil-Parameter sind über die
graphische Bedienungen zugänglich, siehe Kapitel 3.7.
Endress+Hauser
4 Bedienung
Matrixbedienung
(Menü Gerätedaten)

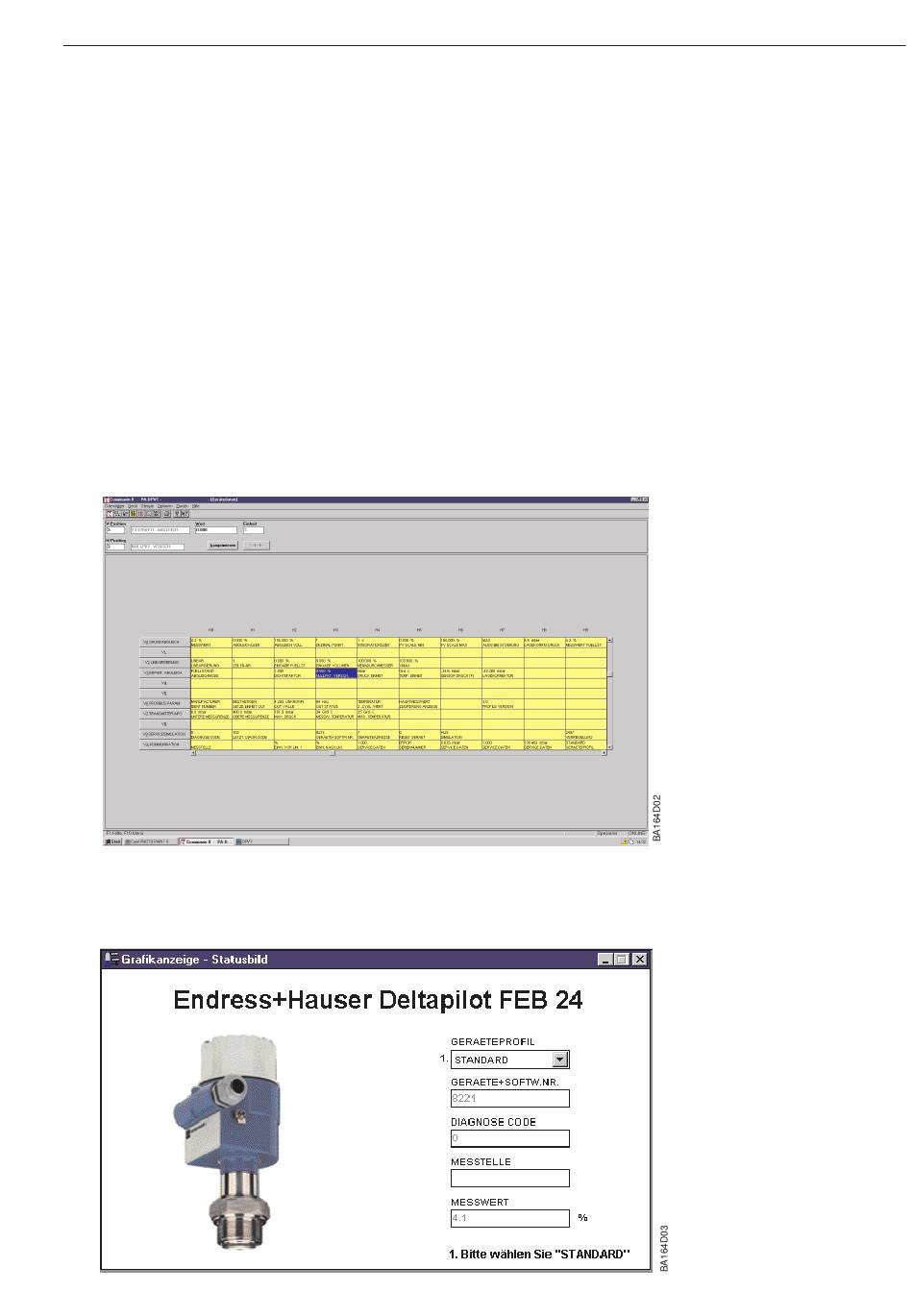

Abbildung 4.2
Menü "Gerätedaten/Matrix-
bedienung" in Commuwin II
Grafische Bedienung
(Menü Gerätedaten)
Abbildung 4.3
Menü "Gerätedaten/Grafische
Bedienung" in Commuwin II
29
