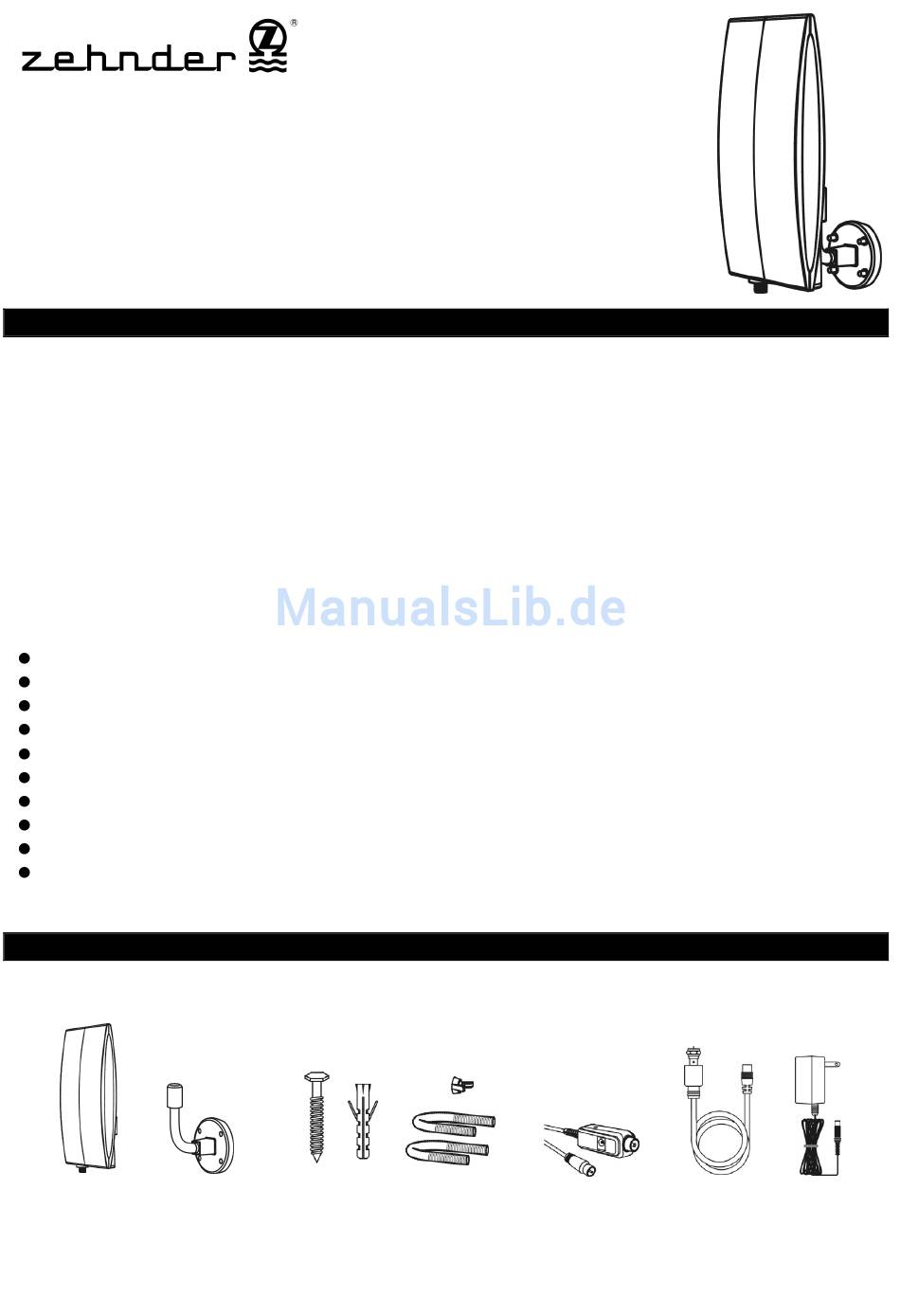

DVB-T Outdoor Antenne
MODELL: AS 07
Vielen Dank für den Kauf der AS 07 DVB-T Outdoor Antenne.
Vor der Installation der Antenne lesen Sie bitte diese Anleitung
sorgfältig durch und machen Sie sich mit den Hinweisen vertraut.
Die aktive Antenne AS 07 wurde speziell für den Außenbereich zum Empfang von digitalen,
terrestrischen Fernseh- und Rundfunksignalen (DVB-T, DAB) im VHF-/UHF-Empfangsbereich
entwickelt. Das flache, platzsparende Design und die rauscharme Schaltungstechnik ermöglichen
höchste Empfangsqualität. Die Antenne ist die ideale Ergänzung zu einem leistungsfähigen DVB-T
Digitalempfänger von Zehnder.
Durch die Verwendung eines UV-stabilisierten Gehäusematerials und der wasserdichten
Konstruktion, kann die Antennenserie AS 07 problemlos an einer Hauswand oder an einem Balkon
montiert werden. Ebenso ist eine Halterung für eine Mastmontage enthalten. Mit dem speziellen
flexiblen Halterarm können Sie die Antenne ganz einfach in die günstigste Empfangsposition
verdrehen.
Merkmale:
Aktive Antenne mit Verstärker für die Außenanwendung
Für horizontale und vertikale Polarisation
Ansprechendes und platzsparendes Design
Für einfache Wand-, Mast- oder Balkonmontage
Flexible Ausrichtung durch biegsamen Halterarm mit Sockel
Empfangsbereich VHF: 47~230MHz; UHF 470~890MHz
Verstärkung 20dB
Rauscharm dank hochwertiger Schaltungstechnik
Wassergeschütztes und UV-stabilisiertes Kunststoffgehäuse mit Anschluss-Wetterschutzkappe
Zwei-Wege-Stromversorgung, wählbar zwischen mitgeliefertem ext. Steckernetzteil und
Einspeiseweiche oder per Fernspeisung (5V/30mA) vom DVB-T Receiver
Bitte prüfen Sie vor der Installation den Inhalt auf Vollständigkeit:
Antenne AS 07
Biegsamer
Haltearm
mit Sockel
Verwendungszweck
Lieferumfang
4x
4x
4x
4 Schrauben
2 Mastschellen mit
4 Dübel zur
4 Flügelmuttern
Wandbefestigung
Strom-
3m Antennen-/
Einspeiseweiche
Koaxialkabel Steckernetzteil
mit Wetter-
schutzkappe
~230V -
Werbung
Verwandte Anleitungen für Zehnder AS 07
Inhaltszusammenfassung für Zehnder AS 07
- Seite 1 Sie sich mit den Hinweisen vertraut. Verwendungszweck Die aktive Antenne AS 07 wurde speziell für den Außenbereich zum Empfang von digitalen, terrestrischen Fernseh- und Rundfunksignalen (DVB-T, DAB) im VHF-/UHF-Empfangsbereich entwickelt. Das flache, platzsparende Design und die rauscharme Schaltungstechnik ermöglichen höchste Empfangsqualität.
-
Seite 2: Installation
INSTALLATION Aufstellungs- und Betriebshinweise: Um bestmöglichen Empfang zu gewährleisten sollten Sie folgende Punkte bei der Installation beachten: • Bei einer Installation an der Wand sollte zuvor die Empfangsqualität an dem Ort überprüft werden. • Montage nicht in der Nähe von Geräten und Anlagen mit hohen elektromagnetischen Störfeldern, wie Motoren, Heizgeräten, sowie sendenden elektronischen Geräten (z.B. - Seite 3 Ziehen Sie die Muttern von Hand nur so fest an, damit der Kunststofffuß nicht durch zu große Kräfte brechen kann. Stecken Sie die Antenne so weit auf den biegsamen Haltearm, damit Sie die Position mit der kleinen Schraube sichern können. Der Kabelanschluss muss nach unten zeigen.
- Seite 4 Receiver oder einem Fernsehgerät mit integriertem DVB-T Tuner. Schritt 2: Wenn Ihr DVB-T Receiver/TV über keine 5-Volt-Fernspeisemöglichkeit über den Antenneneingang verfügt (z.B. Zehnder DVB-T-Box), dann benötigen Sie außerdem die mitgelieferte Einspeiseweiche und das Steckernetzteil. Verbinden Sie die mitgelieferte Einspeiseweiche mit dem DVB-T Receiver oder einem Fernsehgerät mit integriertem DVB-T Tuner und stecken Sie das Steckernetzteil...
-
Seite 5: Package Content
With UV protected housing and water-proof sealing, AS 07 series antenna can be installed on your wall, window-shelter and with bundle pole fixing kit, you can put AS 07 series on the wooden or metal pole. With special multi-directional tunable mechanism, you can turn your antenna to any... - Seite 6 INSTALLATION Notice: For the best reception, Please check the following conditions 1. Far away the source of interference: Far away those big power consumption devices, such as air conditioner, elevator, hair dryer and microwave oven. Etc 2. Installed As high as possible: In case of digital terrestrial reception, if there are some interceptions between Antenna and transmission tower, it will cause the signal loss temporary.
- Seite 7 Step 4.Take the Coaxial(IEC male to F female) Cable connect the IEC Male end to the IEC Female End of your Set Top Box or TV Set and F female the F-Female End of the AS 07. Please note: all the connection should be fixed. It is recommended that you should had a water-drop loop at the end of cable before entering your home.)
- Seite 8 “Receiver” on power inserter. Take another coaxial (F male to IEC male) cable, connect the F-male End to the F-Female End of the AS 07 and IEC male to “Antenna” on Power inserter. Please note: all the connection should be fixed. It is recommended that you should had a water-drop loop at the end of cable before entering your home.) (if your...
