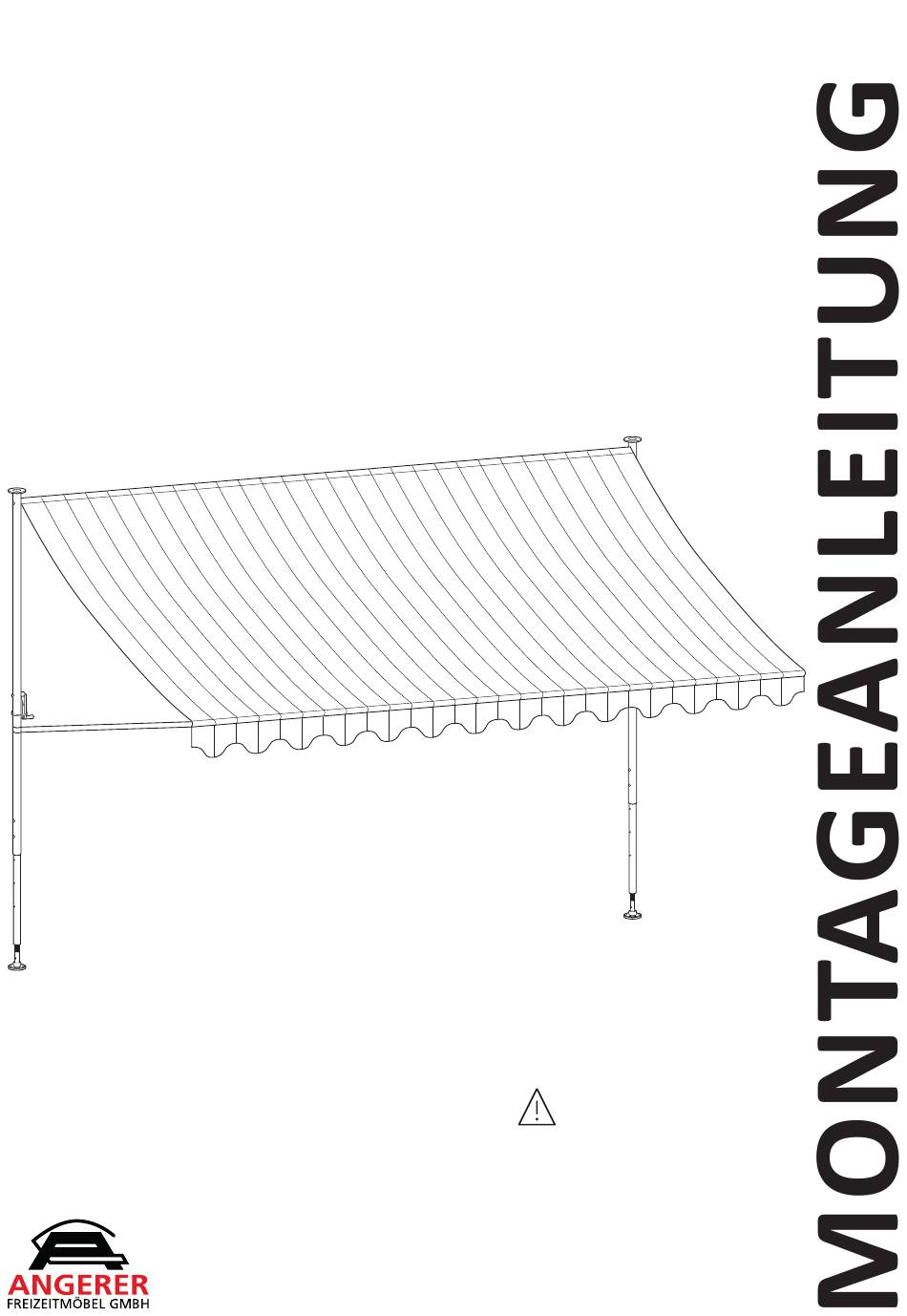

KLEMMMARKISE
mit Bohrungen in den Fußplatten zur optionalen Schraubbefestigung
In dieser Anleitung wird die Montage der 1,5 m, 2 m, 2,5 m, 3 m,
3,5 m und 4 m Klemm-Markise beschrieben.
Kontrollieren Sie den Lieferumfang auf Vollständigkeit.
Vor Montagebeginn bitte erst die ganze Anleitung durchlesen
Werbung
Inhaltszusammenfassung für Angerer 202201
- Seite 1 KLEMMMARKISE mit Bohrungen in den Fußplatten zur optionalen Schraubbefestigung In dieser Anleitung wird die Montage der 1,5 m, 2 m, 2,5 m, 3 m, 3,5 m und 4 m Klemm-Markise beschrieben. Kontrollieren Sie den Lieferumfang auf Vollständigkeit. Vor Montagebeginn bitte erst die ganze Anleitung durchlesen...
- Seite 2 EINZELTEILE für Klemm-Markisen: 1,50 m 2,00 m 2,50 m 3,00 m 1 - Markisentuch 1x 2 - Standrohr mit Mitnehmer und Kurbel 1x 3 - Standrohr mit Mitnehmer ohne Kurbel 1x 4 - Antriebswelle (Außendurchmesser 24 mm) 1x 5 - Verlängerung für Antriebswelle (ab 2 m) 1x 6 - Fallrohr mit Gewinde (Außendurchmesser 24 mm) 1x 7 - Verlängerung mit Gewinde für Fallrohr (ab 2 m) 1x 8 - Schwenkarm 2x...
- Seite 3 EINZELTEILE für Klemm-Markisen: 3,50 m 1 - Markisentuch 1x 2 - Standrohr mit Mitnehmer und Kurbel 1x 3 - Standrohr mit Mitnehmer ohne Kurbel 1x 4 - Antriebswelle (Außendurchmesser 32 mm) 1x 5 - Verlängerung für Antriebswelle 1x 6 - Fallrohr mit Gewinde (Außendurchmesser 24 mm) 1x 7 - Verlängerung mit Gewinde für Fallrohr 1x 8 - Schwenkarm 2x 9 - Spannstange 1x...
- Seite 4 EINZELTEILE für Klemm-Markisen: 4,00 m 1 - Markisentuch 1x 2 - Standrohr mit Mitnehmer und Kurbel 1x 3 - Standrohr mit Mitnehmer ohne Kurbel 1x 4 - Antriebswelle (Außendurchmesser 32 mm) 1x 5 - Verlängerung für Antriebswelle 2x 6 - Fallrohr (Außendurchmesser 24 mm) 1x 7 - Verlängerung mit Gewinde für Fallrohr 2x 8 - Schwenkarm 2x 9 - Spannstange 1x...
- Seite 5 MONTAGE Alle Schraubenlöcher zur Befestigung des Markisentuches müssen sich genau in einer Reihe befinden. 2,00 m 2,50 m 3,00 m 3,50 m Antriebswelle Fallrohr Gewinde Gewinde 4,00 m Antriebswelle Fallrohr Gewinde Gewinde - 5 -...
- Seite 6 MONTAGE Vor Montage des Markisentuches die Antriebswelle und das Fallrohr reinigen. Achten Sie darauf, dass das Einfassband des Markisentuches gleichmäßig gerade auf der Lochreihe befestigt wird. So können Sie verhindern, dass der Stoff schief aufgewickelt wird. Fixieren Sie zuerst die äußeren Schrauben (a).
- Seite 7 MONTAGE Fallrohr: Schieben Sie das Fallrohr in die vorgesehene Schlaufe und befestigen Sie das Rohr mit den beiliegenden Schrauben. Tipp: Beim Anschrauben der äußeren beiden Schrauben (a) das Markisentuch spannen. Einfassband Schlaufe für Fallrohr Volant Antriebswelle Fallrohr (mit Gewinde) - 7 -...
- Seite 8 MONTAGE Montage der Standrohre Stellen Sie die Verlängerungen der Stan- drohre (33) auf die richtige Höhe ein. Durch die bereits vorgebohrten Löcher haben Sie 10 Möglichkeiten, die Grobein- stellung der Höhe vorzunehmen. Die Einbauhöhe ab Werk beträgt 225-275 cm. Tipp: Durch Verkürzen der Verlängerungen der Standrohre (33) und Anbringen neuer Bohrungen kann die Einbauhöhe entsprechend verkleinert...
- Seite 9 MONTAGE Beachten Sie bitte, dass die beiden Standrohre senkrecht stehen. Decke Spannen Sie das erste Standrohr zwi- schen Decke und Boden. spannen Boden - 9 -...
- Seite 10 MONTAGE Die Antriebswelle während der Montage unbedingt waagrecht halten. Achten Sie darauf, dass beide Mitnehmer vollständig, bis zum Anschlag in die Dis- tanzhülsen gesteckt werden. Nut des Mitnehmers Schraube spannen - 10 -...
- Seite 11 MONTAGE Tipp: Beachten Sie bitte, dass die beiden Gelenke (12) der Schwenkarme auf gleicher Höhe montiert werden. - 11 -...
- Seite 12 MONTAGE Tipp: Achten Sie bitte darauf, dass das Fallrohr waagrecht liegt (ggf. Höhe der Gelenke ändern). Mit Hilfe des Gummiringes kann die Kurbel und somit auch die Markise in jeder Position arretiert werden. Gummiring fixiert offen - 12 -...
- Seite 13 Reparaturen infolge Verwendung von Teilen, die vom Markisenhersteller nicht freigegeben sind, entstehen. Alle Rechte vorbehalten. Nachdruck, Vervielfältigung jeder Art, auch auszugsweise nur mit ausdrücklicher, schriftlicher Genehmigung der Urheber. Angerer Freizeitmöbel GmbH Am Bahndamm 8 ∙ 84543 Winhöring Fax: 0 86 71 / 97 76 41 E-Mail: ersatzteile@angerer-freizeitmoebel.de...
-
Seite 14: Ersatzteilliste
ERSATZTEILLISTE 14 13 - 14 -... - Seite 15 ERSATZTEILLISTE Markisentuch Standrohr mit Kurbel Standrohr ohne Kurbel Antriebswelle Verlängerung für Antriebswelle Fallrohr mit Gewinde Verlängerung mit Gewinde für Fallrohr Schwenkarm Spannstange 10. Fußplatte 11. Gummiplatte 12. Gelenk 13. Distanzhülse 32 mm 13a. Distanzhülse 24 mm 14. Mitnehmer 15. Griff 16.
- Seite 16 Windwiderstandsklasse 0 Hersteller: Angerer Freizeitmöbel GmbH, Am Bahndamm 8, 84543 Winhöring, Deutschland Die Leistung des vorstehenden Produkts entspricht der erklärten Leistung/den erklärten Leistungen. Für die Erstellung der Leistungserklärung im Einklang mit der Verordnung (EU) Nr. 305/2011 ist allein der obenge- nannte Hersteller verantwortlich.
