Vergrößern der Übertragungsreichweite
Wenn die Übertragungssignale zwischen den RS-485-Kommunikationsstellen durch die
Entfernung schwach geworden sind, schalten Sie bitte den Endwiderstandsschalter ein,
um die Signale aufrecht zu erhalten. Unter verschiedenen Konditionen müssen die
Endwiderstandsschalter wie unten beschrieben unterschiedlich eingeschaltet werden.

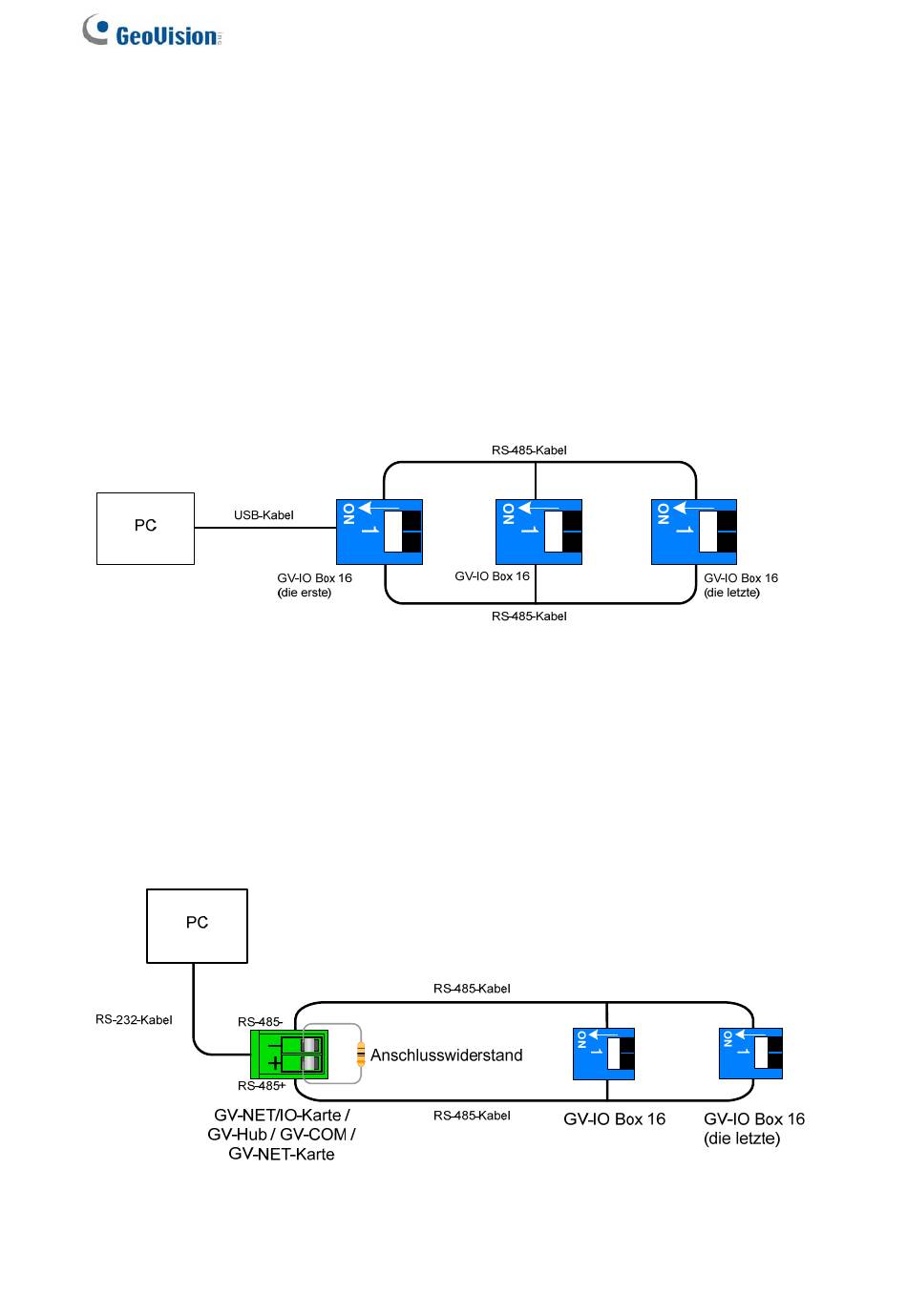

1. Mehrere GV-IO Box 16 sind über ein einziges RS-485-Kabel mit dem PC
verbunden.
Nach dem Verbinden mehrerer GV-IO Box 16 mit dem PC schalten Sie bitte nur die
Endwiderstandsschalter an der ersten und letzten verbundenen GV-IO Box 16 ein.
2. Mehrere GV-IO Box 16 sind über einen RS-485/RS-232-Konverter mit dem PC
verbunden.
Nachdem Sie mehrere GV-IO Box 16 über einen RS-485/RS-232-Konverter wie z.B.
eine GV-NET/IO-Karte oder einen GV-Hub mit dem PC verbunden haben, setzen Sie
bitte einen Endwiderstand in dem Konverter ein und schalten den
Endwiderstandsschalter an der letzten verbundenen GV-IO Box 16 ein.
82
Abbildung 2-34
Abbildung 2-35
