Inhaltszusammenfassung für Uponor Smatrix Aqua PLUS 1.14

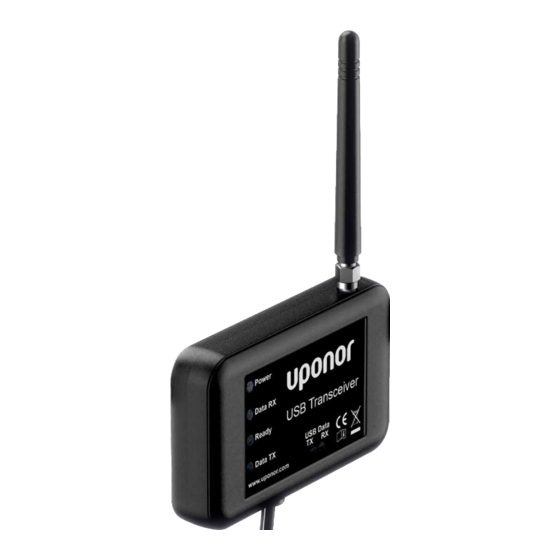

- Seite 1 Uponor USB Receiver und Anwendungssoftware Smatrix Aqua PLUS 1.14 Bedienungsanleitung...
- Seite 2 2 l USB Receiver & Anwendungssoftware Smatrix Aqua PLUS 1.14...
-
Seite 3: Inhaltsverzeichnis
Systemvoraussetzungen r a n • Windows-PC/Laptop mit einem freien USB-Port • Die Anwendungssoftware Smatrix Aqua PLUS 1.14 (kann ohne Installation als EXE- Datei vom Computer oder USB-Stick ausgeführt werden) USB Receiver & Anwendungssoftware Smatrix Aqua PLUS 1.14 l 3... -
Seite 4: Aufbau Und Funktionen
Uponor Aqua PLUS Spülstation empfangen sowie Konfigura- ren. Mit ihr kann zudem die Konfiguration der Spülstation tionseinstellungen an eine Spülstation senden. Die Anwen- angepasst werden. dungssoftware mit ihrer nutzerfreundlichen Oberfläche 4 l USB Receiver & Anwendungssoftware Smatrix Aqua PLUS 1.14... -
Seite 5: Inbetriebnahme
ID 000008 UPONOR SMATRIX AQUA PLUS FLUSHING UNIT S-PRESS 16-16 10862373 Zeitüberschreitung bei Verbindungsaufbau mit Gerät 9 Sollte der Verbindungsaufbau nicht erfolgreich sein, wird eine Fehlermeldung links unten im Statusstreifen angezeigt. USB Receiver & Anwendungssoftware Smatrix Aqua PLUS 1.14 l 5... - Seite 6 Schritt 6: Nach erfolgreichem Verbindungsaufbau steht Ihnen die Benutzeroberfläche der Software zur Verfügung. Im Gerätauswahlbereich können Sie identifizieren, welche Spülstation verbunden ist. 6 l USB Receiver & Anwendungssoftware Smatrix Aqua PLUS 1.14...
-
Seite 7: Softwarebedienung
Änderungen an der Konfiguration vornehmen und übertragen Nachdem Sie die Einstellungen auf die gewünschten Werte angepasst haben, betätigen Sie die Schaltfläche Änderun- umsetzen. Nach erfolgreicher Übertragung wird dies mit nebenstehender Meldung bestätigt. USB Receiver & Anwendungssoftware Smatrix Aqua PLUS 1.14 l 7... -
Seite 8: Konfigurationstabelle Für Automatische Spülung
Ist keiner der beiden Spülmodi aktiviert, spült die Spülstation nur nach der internen Vorgabe zur Erneue- rung des Sperrwassers im Geruchsverschluss. Diese Funktion tauscht alle 30 Tage das Wasser im Geruchs- verschluss der Spülstation. 8 l USB Receiver & Anwendungssoftware Smatrix Aqua PLUS 1.14... -
Seite 9: Anpassen Der Spülzeiten
Wasserinhalt [l] Spülzeit [s] 20 x 2,25 Wasserinhalt [l] Ablesebeispiel Bei einer Ringlänge von 20 m und der Ringdimension 16 x 2 mm ergibt sich eine einzustellende Spülzeiteinstellung von 29 Sekunden. USB Receiver & Anwendungssoftware Smatrix Aqua PLUS 1.14 l 9... -
Seite 10: Überwachung
Spülung abbrechen: Laufender Spülvorgang wird unterbrochen. Warnmeldung zurücksetzen: Alle Meldungen und Warnungen werden zurückgesetzt. Reset-Knopf für die manuelle Funktionsprüfung (10 s gedrückt halten). In diesem Modus leuchtet die LED rot 10 l USB Receiver & Anwendungssoftware Smatrix Aqua PLUS 1.14... -
Seite 11: Zustandsdaten
Hinweis Standardmäßig kommt die Warmwasserspülung immer vor der Kaltwasserspülung mit einem Zeitintervall von einer Minute. Wenn eine Spülung durch Spülung abbre- chen unterbrochen wird, setzt sich der Zeitzähler nicht zurück. USB Receiver & Anwendungssoftware Smatrix Aqua PLUS 1.14 l 11... - Seite 12 Betriebsbeispiel Spülungstest Hinweis Um die Zustandsdaten zu aktualiseren, drücken Sie auf Statusabfrage. Betriebsbeispiel: Warmwasserspülung – Intervall – Kaltwasserspülung – Ende 12 l USB Receiver & Anwendungssoftware Smatrix Aqua PLUS 1.14...
-
Seite 13: Meldungen Und Warnungen
• Abwasserleitungen überprüfen und ggf. reinigen staut sich zurück und/oder fließt über. • Schmutzwasser-Geruchsverschluss überprüfen und ggf. reinigen • Rückstausensor überprüfen und ggf. austauschen Frostwarnung Umgebungstemperatur von 1°C unterschritten. • Gebäude beheizen USB Receiver & Anwendungssoftware Smatrix Aqua PLUS 1.14 l 13... -
Seite 14: Gruppenspülung
Durch Drücken auf die Schaltfläche Sprache gelangen Sie zur Sprachauswahl des Programms. Zurzeit sind Deutsch und Englisch verfügbar. Bitte beachten Sie: Die Umschaltung der Sprache führt zum automatischen Neustart des Programms. 14 l USB Receiver & Anwendungssoftware Smatrix Aqua PLUS 1.14... - Seite 15 USB Receiver & Anwendungssoftware Smatrix Aqua PLUS 1.14 l 15...
- Seite 16 Uponor GmbH Industriestraße 56 D-97437 Hassfurt T +49 (0)9521 690-0 F +49 (0)9521 690-710 E info.de@uponor.com www.uponor.de 1087484_08/2016_DE/ME Uponor behält sich im Rahmen seiner kontinuierlichen Entwicklungs- und Verbesserungsarbeit das Recht auf Änderungen an Spezifikationen der enthaltenen Komponenten ohne vorherige Ankündigung vor.
