6
Verdrahtung
•
Die Abschlusswiderstände mit 120 Ω sind jeweils am Busende zu platzieren, wobei das
ICA 012 bereits einen Abschlusswiderstand eingebaut hat (mit TERM +/- zu
deaktivieren)
•
Sternverdrahtung muss vermieden werden
6.1

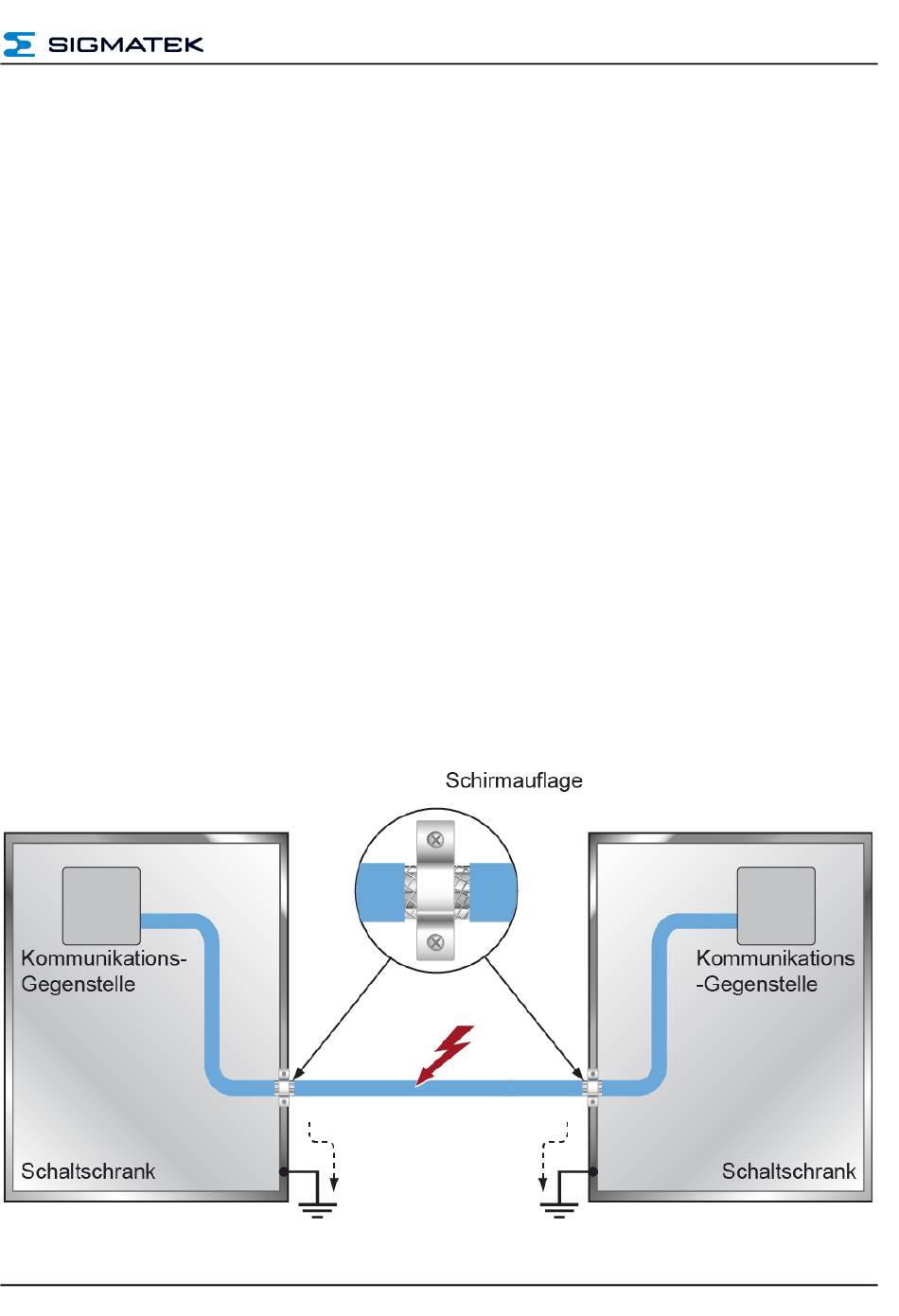

Schirmung
Die Verkabelung von CAN sind als geschirmte Leitungen auszuführen.
Der Schirm ist entweder beim Eintritt in den Schaltschrank oder unmittelbar vor dem
ICA 012 großflächig und niederohmig aufzulegen (Kabeldurchführungen, Erdungsschellen)!
So können Störsignale nicht in die Elektronik gelangen und die Funktion beeinträchtigen.
Zur Vermeidung von PE-Ausgleichsströmen, die über den Schirm der Leitungen fließen,
wird empfohlen die Anlagenteile miteinander zusätzlich niederohmig und niederimpedant zu
verbinden.
04.11.2020
S-DIAS SCHNITTSTELLENMODUL
ICA 012
Seite 19
