Inhaltszusammenfassung für Hartmann BRIK

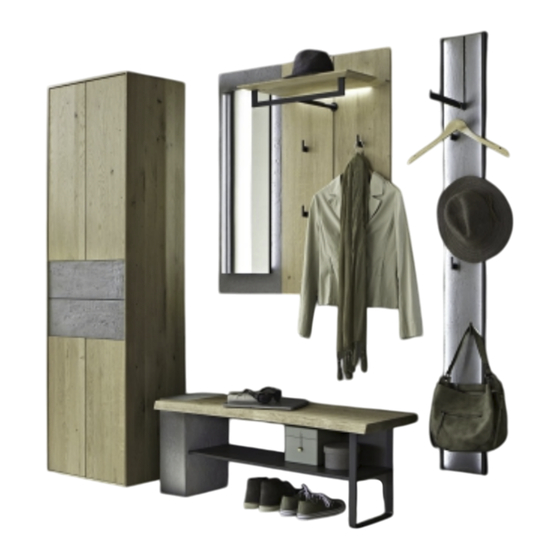

- Seite 1 BRIK - Garderoben Montageanweisung+ Gebrauchs- und Pflegeanleitung...
- Seite 2 BRIK Inhaltsverzeichnis Bitte beachten Sie, dass besonders bei wandhängenden Elementen eine fehlerhafte Montage zum Herunterstürzen des Elementes führen kann. Vor der Montage sind die Wand und die Befestigungsmittel auf Eignung zu prüfen! Für Leichtbauwände benötigen Sie spezielle Befestigungsmittel (nicht im Lieferumfang).
- Seite 3 BRIK Inhaltsverzeichnis 9. Beschlagseinstellungen Türen Seite 41 Schubkasten ausbauen Seite 41 Tiefeneinstellung Schubkastenfront Seite 41 Montage TIP-ON Seite 41 Klappenhalter - Einstellung Seite 42 Klappenband - Einstellung Seite 42 10. Pflegetipps Eigenschaften von Massivholz Seite 43 Reinigung und Pflege Seite 44 Hilfsmittel für die Montage...
- Seite 4 Der Aufbauplan Jeder Kommission liegt BRIK ein Aufbauplan mit Frontansicht der Wohn- wand bei. Sortieren Sie die Verpackungseinheiten nach der Zeichnung. BRIK - Korpuselemente sind werkseitig vor- montiert. Zubehörteile, und Beleuchtungen müssen jedoch montiert werden. Wandgarderobe Stauraumschrank Sitzbank...
- Seite 5 BRIK Beleuchtung Montage Unterbodenbeleuchtung für Stauraumschrank 2141 Die Unterbodenbeleuchtung wird am Ende des Hängeelements angeklebt. Entfernen Sie den Klebeschutz, richten Sie die Beleuchtung mittig aus und kleben Sie die Beleuchtung unter den Korpus. Die Montage der Beleuchtungen für weitere Elemente wird in den jeweiligen...
- Seite 6 BRIK Beleuchtung 3A. Verkabelung bei der Verwendung eines Berührungsschalters LED- oder Beleuchtung Vorschaltgerät mit Zuleitung und Verteiler Berührungsschalter Sechsfach- (15/30W) Verteiler 3.B Verkabelung bei der Verwendung eines Funkdimmers (Optional / Berührungsschalter entfällt) Handsender Kanal 1 Kanal 2 LED- Kanal 3...
- Seite 7 BRIK Verkabelungsschema Kombi V100 / V112 Beachten Sie, dass die angeschlossene Wattage der Lampen nicht die Gesamtleistung des Vorschaltgeräts übersteigt! Alle Elektroarbeiten dürfen nur von qualifizierten Personen ausgeführt werden. (Beachten Sie die landesspezifischen Vorschriften) Standard-Verkabelungsschema Vorschlagskombination V100 / V112 230Volt...
- Seite 8 BRIK Verkabelungsschema Kombi V102 / V106 Beachten Sie, dass die angeschlossene Wattage der Lampen nicht die Gesamtleistung des Vorschaltgeräts übersteigt! Alle Elektroarbeiten dürfen nur von qualifizierten Personen ausgeführt werden. (Beachten Sie die landesspezifischen Vorschriften) Standard-Verkabelungsschema Vorschlagskombination V102 / 106 230Volt...
- Seite 9 BRIK Verkabelungsschema Kombi V104 Beachten Sie, dass die angeschlossene Wattage der Lampen nicht die Gesamtleistung des Vorschaltgeräts übersteigt! Alle Elektroarbeiten dürfen nur von qualifizierten Personen ausgeführt werden. (Beachten Sie die landesspezifischen Vorschriften) Standard-Verkabelungsschema Vorschlagskombination V104 230Volt 230Volt 230Volt 230Volt Trafo mit Zuleitung...
- Seite 10 BRIK Verkabelungsschema Kombi V110 Beachten Sie, dass die angeschlossene Wattage der Lampen nicht die Gesamtleistung des Vorschaltgeräts übersteigt! Alle Elektroarbeiten dürfen nur von qualifizierten Personen ausgeführt werden. (Beachten Sie die landesspezifischen Vorschriften) Standard-Verkabelungsschema Vorschlagskombination V110 230Volt 230Volt Trafo mit Zuleitung...
- Seite 11 BRIK Sockelfüße Montage Sockelfüße mit Zapfen 1. Entfernen Sie die Verpackung und legen Sie die Ø4 x 13mm Teile auf eine plane, saubere und weiche Gleitelement RW-Schrauben Unterlage. 2. Entfernen Sie vorsichtig die Schonerleisten. Zapfenelement (Abb. 1) Unterboden 3. Drehen Sie den Sockelgleiter auseinander.
- Seite 12 BRIK Wandbefestigung Alle hohen Türenelemente müssen an der Wand befestigt werden! Nicht an der Wand befestigte Elemente kippen beim Öffnen der Türen nach vorne. Beachten Sie dies auch während der Montage! Bei nicht vorschriftsmäßiger und /oder nicht fachmännischer Montage wird bei Personen- oder Sachschäden keine Haftung übernommen.
- Seite 13 BRIK Wandbefestigung 2. Bohren Sie mit einem 6mm Bohrer durch das Langloch des Winkels in die Rückwand ein Loch. 3. Befestigen Sie den Korpus, wie in Abbildung 2 dargestellt, mit der Zimmerwand. Hierzu verwenden Sie die Ø 5,5 x 90mm Schraube, die Unterlegscheibe sowie den Ø...
- Seite 14 BRIK Korpus - Einzelelemente Stauraumschrank 8093 / 8094 / 0101 / 0102 Gezeigt ist in dieser Anleitung das linke Standelement. Die rechte Variante ist spiegelbildlich zu montieren. B 93 H 148 T 39 B 93 H 207 T 39 8091 li.
- Seite 15 BRIK Korpus - Einzelelemente Korpuselement aufhängen und ausrichten Einstellung Hängebeschlag Korpus ausrichten Aufhängeschiene Korpuselement Tiefeneinstellung Höheneinstellung Montage der Betoneinfassung Betoneinfassung Bei Beleuchtung Betoneinfassung vorsichtig Touchschalter montieren und mit mäßigen Druck auf und entsprechend den Korpus schieben um Verkabelungsschema Oberflächenbeschädigungen verbinden.
- Seite 16 BRIK Korpus - Einzelelemente Nur bei Beleuchtung (optionales Zubehör): Montage Unterbodenbeleuchtung Beleuchtungs - Profil Beleuchtungs - Profilclip Pan-Head Schraube Ø 2,5x15mm Zuleitung (überschüssiges Kabel im Beleuchtungsprofil legen) Montage TIP-ON / Abdeckkappen TIP-ON Beschlag mit TIP-ON Beschlag mit langen Auswerfer kurzen Auswerfer Rückwandbohrungen...
- Seite 17 BRIK Korpus - Einzelelemente Sitzbank mit Sockelpodest 3101 Dieses Element ist links / mitte / rechts verwendbar und ist entsprechend dem Aufbauplan zu B 106 H 45 T 35 montieren. 3101 Aufstellung und Ausrichtung des Sockelpodest Sockelpodest Montage Tablarträger Ø8mm Wandbohrung...
- Seite 18 BRIK Korpus - Einzelelemente Position Polsterplatte / Holzdübel / Bohrung für Beleuchtung (optional) Variante A - Polsterelement rechts Polsterplatte Anschlusselement links 40mm Position Durchbohrung für Position Beleuchtung Beleuchtungskabel (optional) (optional) Mittig unter Polsterplatte Durchbohrung nur bei Beleuchtung (Zubehör) bohren! Position Ø8x18mm Beton - Sockelpodest Holzdübel...
- Seite 19 BRIK Korpus - Einzelelemente Verschraubung Polsterplatte und Sockelpodest Vorbohrung Ansicht Ø4x30mm Rückseite Podest Schrauben Aufschieben Bank auf Tablarträger Nur bei Beleuchtung (optionales Zubehör): Montage Beleuchtung Polsterplatte Beton - Sockel- Podest Beleuchtungs - Profil Pan-Head Schraube Ø 2,5x15mm Beleuchtungs - Profilclip...
- Seite 20 BRIK Korpus - Einzelelemente Sitzhocker 3041 B 34 H 50 T 35 3041 Stoff 1. Diese Type besteht aus zwei Verpackungseinheiten. Entfernen Sie die Verpackung und legen Sie die Teile auf eine plane, saubere und weiche Unterlage. 2. Stecken Sie die Ø8x18mm Holzdübel in die Sacklochbohrungen des Oberbodens und schieben Sie dann das Sitzpolster auf die Dübel.
- Seite 21 BRIK Garderoben - Elemente Wandgarderobe 9065 / 9066 Gezeigt ist in dieser Anleitung eine links - seitige Wandgarderobe. Eine rechts - seitige Variante ist spiegelbildlich zu montieren. B 58 H 194 T 35 B 58 H 194 T 35 9065 li.
- Seite 22 BRIK Garderoben - Elemente Montage Sechskantbolzen für Hutboden Bohrung zur Montage Hutboden Bohrung mit Gewindemuffe Bohrung zur Montage Hutboden Bohrung mit Gewindemuffe Sechskantbolzen Bohrung zur Montage Garderobenstange Sechskantbolzen mit 10mm Maulschlüssel anziehen! Montage Hutboden Ansicht Vorderseite Confirmatschraube Ø7x70mm Bohrung für...
- Seite 23 BRIK Garderoben - Elemente Montage Garderobenhaken M4x26 Möbelgriffschrauben Paneel Paneelbohrung Garderobenhaken Wandmontage - Montageleiste Die Montageleiste muß unbedingt mit 2 Schrauben angedübelt werden! Ø8mm Wandbohrung Die Befestigungsmittel und die Wand sind auf Eignung zu prüfen. Für Leichtbauwände verwenden Ø8mm Nylondübel Sie entsprechende Spezialdübel!
- Seite 24 BRIK Garderoben - Elemente Nur bei Beleuchtung (optionales Zubehör): Verkabelung Beleuchtung Montage Touchwinkel (-schalter) 2x Ø3x10mm Senkkopfschraube Rückseite Paneel Zuleitung Hutboden- Touchwinkel beleuchtung Ansicht Rückseite Kabel - Öse zur Touchschalterplatine Touchwinkel Kabel - Öse Touchschalter Platine Beachten Sie bei der Montage, dass die...
- Seite 25 BRIK Garderoben - Elemente Wandgarderobe 5141 / 5142 Dieses Element ist links / rechts verwendbar und ist entsprechend dem Aufbauplan zu montieren. Gezeigt ist in dieser Anleitung eine links - angeschlagene Vitrine.Eine rechts - angeschlagene Variante ist spiegelbildlich zu B 143,5 H 85 T 35 B 143,5 H 85 T 35 montieren.
- Seite 26 BRIK Garderoben - Elemente Vormontage Hutboden Ø3x16mm Schraube schwarz Vorbohrung Unterseite Hutboden Nur bei Beleuchtung (optionales Zubehör): Montage Beleuchtungsprofil Schutzfolie vom Klebeband des Beleuchtungsprofil abziehen und mittig in Nut kleben. Beleuchtungsprofil Zuleitung Beleuchtung Montage Hutboden Hutboden auf Sechskantbolzen schieben Zuleitung-...
- Seite 27 BRIK Garderoben - Elemente Confirmatschraube Hutboden Ø7x70mm Garderoben- scheibe Ø40mm Zuleitung-Beleuchtung (optional) Unterlegscheibe Ø12 und M5x40mm Montage Holz - Garderobenhaken (individuell an Gitter positionierbar) Holz - Garderobenhaken Ösenschelle Ø3,5x17mm RW-Schraube Gitter Wandmontage Garderobe Ø8mm Wandbohrung Ø8mm Nylondübel 130mm Aufhängeschiene Ø5,5x60mm Zylinderkopfschraube Die Aufhängeschienen müssen unbedingt an beiden Seiten mit je...
- Seite 28 BRIK Garderoben - Elemente Nur bei Beleuchtung (optionales Zubehör): Verkabelung Beleuchtung Zuleitung Beleucht- ungsprofil Touchwinkel Kabel mit Öse Touchschalter - Platine Trafo 230 Volt 2x Ø3x10mm Senkkopfschraube Rückseite Paneel Touchwinkel Kabel - Öse zur Touchschalterplatine Beachten Sie bei der Montage, dass die angeschlossene Wattage der Lampen nicht die Gesamtleistung des Vorschaltgeräts übersteigt! Die jeweiligen Wattagen der LED-Leuchten finden Sie auf dem...
- Seite 29 BRIK Garderoben - Elemente Wandgarderobe 5102 / 5103 Dieses Element ist links / rechts verwendbar und ist entsprechend dem Aufbauplan zu montieren. Gezeigt ist in dieser Anleitung eine rechts - angeschlagene Wandgarderobe. Eine links - angeschlagene Variante ist spiegelbildlich zu montieren.
- Seite 30 BRIK Garderoben - Elemente Demontage Metalllasche / Distanzleiste / Aufhängebeschlag Bei Element 5102 spiegelbildliche Montage Demontage Aufhängebeschlag Demontage Metalllasche Demontage Distanzleiste Montage Metalllasche / Distanzleiste / Aufhängebeschlag Bei Element 5102 spiegelbildliche Montage Ø4x17mm RW-Schraube Montage Metalllasche Montage Aufhängebeschlag Ø4x17mm RW-Schraube...
- Seite 31 BRIK Garderoben - Elemente Montage Sechskantbolzen für Hutboden Bohrung zur Montage Hutboden Bohrung mit Gewindemuffe Bohrung zur Montage Hutboden Bohrung mit Gewindemuffe Sechskantbolzen Sechskantbolzen mit 10mm Maulschlüssel anziehen! Bohrung zur Montage Garderobenstange Montage Hutboden Ansicht Vorderseite Confirmatschraube Ø7x70mm Bohrung für...
- Seite 32 BRIK Garderoben - Elemente Nur bei Beleuchtung (optionales Zubehör): Verkabelung Beleuchtung Trafo Touchschalter Platine Touchwinkel Kabel mit Öse 230 Volt Zuleitung Hutbodenbeleuchtung Verteiler Zuleitungen Spiegelbeleuchtung Montage Touchwinkel (-schalter) 2x Ø3x10mm Senkkopfschraube Rückseite Paneel Touchwinkel Kabel - Öse zur Touchschalterplatine Beachten Sie bei der Montage, dass die angeschlossene Wattage der Lampen nicht die Gesamtleistung des Vorschaltgeräts übersteigt! Die jeweiligen Wattagen der LED-Leuchten finden Sie auf dem...
- Seite 33 BRIK Garderoben - Elemente Montage Garderobenhaken M4x26 Möbelgriffschrauben Paneel Paneelbohrung Garderobenhaken Wandmontage Garderobe Ø8mm Wandbohrung Ø8mm Nylondübel 130mm Aufhängeschiene Ø5,5x60mm Zylinderkopfschraube Die Aufhängeschienen müssen unbedingt an beiden Seiten mit je 2 Schrauben angedübelt werden! Die Befestigungsmittel und die Wand sind auf Eignung zu prüfen. Für Leichtbauwände verwenden Sie entsprechende Spezialdübel! (Nicht im Lieferumfang enthalten!)
- Seite 34 BRIK Garderoben - Elemente Wandgarderobe 5021 / 5023 Lösen der Befestigungschrauben zur Demontage der ALU-Profile Senkkopfschraube Alu-Profil B 20 H 174 T 60 B 20 H 174 T 60 5021 5023 Montage Paneelbeleuchtung (optionales Zubehör) Vorderseite Paneel Garderobenhaken Alu-Profil Alu-Profil...
- Seite 35 BRIK Garderoben - Elemente Montage Beleuchtungsschalter (Touchwinkel) und Verkabelung 2x Ø3x10mm Senkkopfschraube Touchwinkel Alu-Profil Kabel - Öse zur Touchschalterplatine Rückseite Rückseite Wandpaneel Wandpaneel Mögliche Montagepunkte des Beleuchtungs - Schalters (Touchwinkel) Touchwinkel Touchschalter - Schematische Darstellung der Platine Beleuchtungs - Verkabelung Touchwinkel Kabel mit Öse...
- Seite 36 BRIK Garderoben - Elemente Montage Mantelhaken M4x26mm Möbelgriffschrauben Paneelbohrungen Mantelhaken Wandmontage Garderobe Ø8mm Ø8mm Hakenschraube Nylondübel Wandbohrung Ø8mm Wandbohrung Höhen - Justierung 100100 Einstellung Aufhängebeschlag Wand - Montagepunkte Fehlerhafte Montage kann zum Herunterstürzen des Paneels führen! Die Befestigungsmittel und die Wand sind auf Eignung zu prüfen.
- Seite 37 BRIK Garderoben - Elemente Garderobe 9062 B 57 H 177 T 57 Garderobenhaken 9062 Schraube 1. Diese Type besteht aus zwei Ø4x20mm Verpackungseinheiten. Entfernen Sie die Verpackung und legen Sie die Teile auf eine plane, saubere und weiche Unterlage. 2. Montieren Sie auf der Unterseite der Bodenplatte die Stellfüße...
- Seite 38 BRIK Garderoben - Elemente Wandgarderobe 9011 Dübel Montageplatte Senkkopfschraube B 12 H 197 T 30 Ø5x65mm 9011 Rundholz mit Rinde 1. Entnehmen Sie die Garderobe aus der Verpackung und legen Sie die Teile auf eine plane, saubere und weiche Unterlage.
- Seite 39 BRIK Spiegel Spiegel 2102 / 2101 / 5042 / 5041 / 8041 B 95 H 37 T 2 B 102,5 H 38,5 T 2 B 37/38,5 H 95/102,5 T 2 B 38,5 H 173 T 2 2102 2101 5042 5041 8041 Rückseite...
- Seite 40 BRIK Spiegel 2x Ø3x10mm Senkkopfschraube Rückseite Spiegelpaneel Touchwinkel Spiegel 8041 Kabel - Öse zur Touchschalterplatine Spiegel 2101 / 5041 2102 / 5042 Mögliche Montagepunkte des Beleuchtungs - Schalters (Touchwinkel) Schematische Darstellung der Beleuchtungs - Verkabelung 230 Volt Trafo Verteiler LED Strip...
- Seite 41 BRIK Leuchten Wandleuchte 1053 Wandleuchte Beton mit Holzabsetzung B 31 H 31 T 7 1053 Wandmontage Ø8mm Ø8mm Hakenschraube Nylondübel Wandbohrung Ansicht - Rückseite Ø8mm Wandbohrung Höhen - Justierung Trafo Einstellung Aufhängebeschlag Kabel - Auslassbereich für 230V Hausanschluss Zuleitung Kupplungs-Stück...
- Seite 42 BRIK Beschlagseinstellungen Türen Türen einstellen Bevor Sie die Türen nachstellen, prüfen Sie, ob der Korpus richtig ausgerichtet ist. Hinweis: Falls ein Tip-On Beschlag verwendet wird, ist dieser vor dem Ausrichten einzusetzen. À Ist ein Nachstellen notwendig, können Sie die Türen wie in Abb.1 einstellen.
- Seite 43 BRIK Beschlagseinstellungen Klappenbänder / Klappenhalter Klappenhalter SW 4 Durch drehen der Stellschraube am Klappenhalter kann die Öffnungsgeschwindigkeit der Klappe eingestellt werden. Stellen Sie die Stellschraube so ein, dass die Klappe sanft nach < unten öffnet. Klappenband Das Klappenband lässt sich in der Höhe, Tiefe und seitlich verstellen. Stellen Sie die Bänder so ein, dass alle Fugen der Front gleichmäßig Breit sind.
- Seite 44 Oberflächschicht, welche die Verschmutzung enthält. Um anschließend wieder einen gleichmäßigen Glanz zu erhalten, polieren Sie die gereinigte Fläche nur mit dem Pflegemittel aus dem Hartmann Pflegeset. (Bei anderen Pflegemitteln müssen diese an einer nicht sichtbaren Stelle auf Eignung geprüft werden!) Auch bei Flächen, die Sie häufig feucht abreiben, sollte von Zeit zu Zeit das Pflegemittel aufgetragen werden, da mit dem...
- Seite 45 BRIK Pflegetipps Pflege der Glasoberfläche Klar - Glasflächen Verwenden Sie bei der Reinigung von Glas immer sauberes Wasser um einen Scheuereffekt durch Schmutzpartikel zu vermeiden. Zum reinigen sind weiche, saubere Tücher geeignet. Unterstützt werden kann die Reinigungswirkung durch den Einsatz weitgehend ph-neutraler Reinigungsmittel oder handelsüblicher Glasreiniger.
