revolt Pearl Edition SD-2209 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses digitalen Energiekosten-
Messers und Stromverbrauch-Zählers, mit dem Sie ganz einfach
Ihre Stromkosten im Blick haben.
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch
und beachten Sie die aufgeführten Hinweise und Tipps, damit
Sie Ihren Energiekostenmesser optimal einsetzen können.
Lieferumfang
•
Energiekostenmesser
•
Bedienungsanleitung
Produktvarianten
SD-2009: Digitaler Energiekosten-Messer
ZX-1494: 4er-Set digitaler Energiekosten-Messer
Technische Daten
Stromversorgung 230 V, 50 Hz
Max. Belastbarkeit 3.680 W (230 V, 16 A)
Betriebsstrom Max. 16 A
200 V – 276 V
Spannungsbereich
0,1 – 3680 W
Leistungs-Anzeigebereich
Leistungsgenauigkeit ± 2%
200 – 276 V
Spannungs-Anzeigebereich
Spannungsgenauigkeit ± 2%
0,000 – 9999,9 kWh
KWh-Anzeigebereich
0,00 – 99,99 €
Kosten-Anzeigebereich
KWh, W, V, €
Messeinheiten
Maße (BxHxT) 66 x 108 x 75 mm
Gewicht 120 g

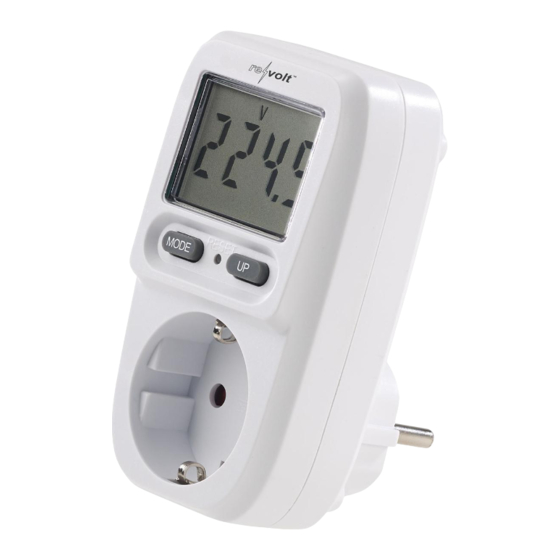

Produktdetails
1
2 3
1. Mode-Taste
2. Reset-Taste
3. Up-Taste
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Digitaler Energiekosten-Messer und Stromverbrauchs-Zähler
bis 3.680 Watt
Inbetriebnahme
Stecken Sie den Energiekostenmesser in eine leicht
zugängliche Steckdose. Schließen Sie das Gerät an, das Sie
messen wollen und schalten Sie es ein.
Verwendung
Beachten Sie, dass das Messgerät über keinen Akku verfügt. Es
muss mit einer Steckdose verbunden sein, damit Sie
Einstellungen vornehmen können.
Das Gerät besitzt einen Stromausfallschutz. Bei einem
Stromausfall werden alle Daten automatisch gespeichert.
ACHTUNG!
Stecken Sie nicht zwei oder mehrere
Energiemesser hintereinander! Verbinden Sie nur
Geräte mit dem Energiemesser, deren Stromstärke
16 A und deren Leistungsaufnahme 3680 W nicht
übersteigt. Stellen Sie immer sicher, dass das
Gerät korrekt in den Energiemesser eingesteckt ist.
Drücken Sie wiederholt auf die Mode-Taste, um durch die
Einstellungen zu wechseln: W – V – Total KWh – Total € –
€ KWh. (Leistung, Spannung, Energieverbrauch insgesamt,
Kosten insgesamt, eingestellter Strompreis pro Kilowattstunde)
Drücken Sie lange auf die Mode-Taste, um Ihren Strompreis pro
Kilowattstunde einzustellen. Die aktuelle Anzeige blinkt. Drücken
Sie die Up-Taste, um die Einstellung vorzunehmen. Drücken Sie
erneut die Mode-Taste, um zur nächsten Anzeige zu gelangen.
Um die Einstellung abzuschließen, drücken Sie lange auf die
Mode-Taste. Wenn Sie länger keine Eingabe vornehmen, kehrt
das Gerät automatisch zum Startbildschirm zurück. Die
Einstellungen werden dabei auch übernommen.
HINWEIS:
Alle Echtzeitdaten werden jede Sekunde aktualisiert.
Auf Werkseinstellung zurücksetzen
Wenn im Display eine unnormale Anzeige zu sehen ist oder die
Tasten nicht mehr reagieren, setzen Sie das Gerät auf
Werkseinstellungen. Drücken Sie dazu mit einem spitzen
Gegenstand, z.B. einem Stift, auf die Reset-Taste. Das Gerät
wird auf Werkseinstellung zurückgesetzt. Die Daten werden
Bedienungsanleitung – Seite 1
dabei gelöscht. Die Einstellung der Energiekosten pro KWh
bleibt jedoch erhalten.
Reinigung
Ziehen Sie den Energiemesser aus der Steckdose und reinigen
Sie ihn mit einem trockenen Tuch.
Sicherheitshinweise
•
Diese Bedienungsanleitung dient dazu, Sie mit der
Funktionsweise dieses Produktes vertraut zu machen.
Bewahren Sie diese Anleitung daher gut auf, damit Sie
jederzeit darauf zugreifen können.
•
Ein Umbauen oder Verändern des Produktes beeinträchtigt
die Produktsicherheit. Achtung Verletzungsgefahr!
•
Alle Änderungen und Reparaturen an dem Gerät oder
Zubehör dürfen nur durch den Hersteller oder von durch ihn
ausdrücklich hierfür autorisierte Personen durchgeführt
werden.
•
Achten Sie darauf, dass das Produkt an einer Steckdose
betrieben wird, die leicht zugänglich ist, damit Sie das Gerät
im Notfall schnell vom Netz trennen können.
•
Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße,
Schläge oder Fall aus bereits geringer Höhe beschädigt
werden.
•
Halten Sie das Produkt fern von Feuchtigkeit und extremer
Hitze.
•
Tauchen Sie das Produkt niemals in Wasser oder andere
Flüssigkeiten.
•
Verwenden Sie das Produkt nicht im Freien.
•
Stecken Sie nicht zwei oder mehr Energiemesser
hintereinander.
•
Betreiben Sie das Produkt nicht abgedeckt.
•
Das Produkt ist kein Ersatz für eine ortsfeste Installation
•
Das Produkt ist nur bei gezogenem Stecker spannungsfrei.
•
Verwenden Sie das Produkt nur in trockenen Räumen.
•
Technische Änderungen und Irrtümer vorbehalten!
