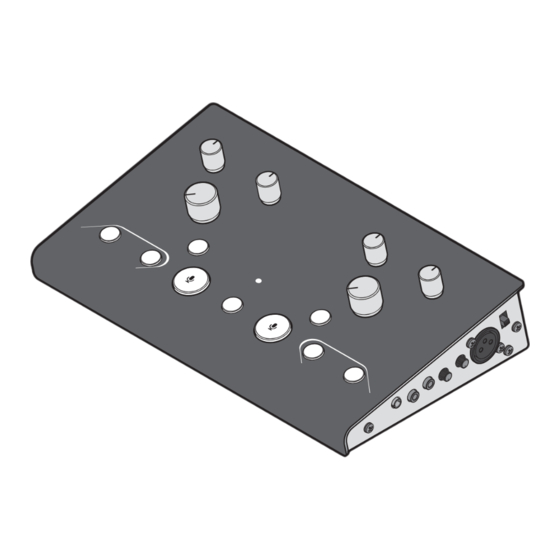

Sennheiser SL Interpreter Kurzanleitung

SL Interpreter
Audio control console
for simultaneous
language interpretation
Quick Guide Guida rapida
Kurzanleitung Beknopte handleiding
Краткая инструкция
Guide rapide
Instrucciones
resumidas
Delivery includes | Lieferumfang | Contenu de la
livraison | Dotazione | Volumen de suministro |
Dotazione | Omvang levering | Комплект поставки
Quick Guide
EN
DE
FR
ES
IT
NL
RU
CAT 5 cable
Safety Guide
Sennheiser electronic GmbH & Co. KG
Am Labor 1, 30900 Wedemark, Germany
www.sennheiser.com
Printed in Germany, 560028 , Publ. 08/14, A02
Presenter language is interpreted into 2 – 4 languages | Sprache des Referenten wird in 2 – 4 weitere Sprachen gedolmetscht | La langue de l'intervenant est interprétée vers 2 – 4 autres langues |
El idioma del ponente se interpreta a 2 – 4 idiomas | La lingua del relatore viene tradotta simultaneamente in 2 – 4 lingue | De taal van de spreker wordt in 2 – 4 andere talen vertaald |
Речь докладчика переводится на 2—4 языка
B
max. 4 relay bus
Presenter language is translated into 1 relay language which is then interpreted into 1 or more languages | Sprache des Referenten wird in eine andere (Relais-) Sprache zwischenübersetzt und dann in weitere Zielsprachen
gedolmetscht | La langue de l'intervenant est interprétée de manière provisoire vers une autre langue relais puis interprétée vers d'autres langues cibles | El idioma del ponente se interpreta primero a otro idioma (relé) y de
éste a otros idiomas de destino | La lingua del relatore viene tradotta in un'altra lingua intermedia e quindi tradotta simultaneamente in altre lingue di destinazione | De taal van de spreker wordt in een andere taal vertaald
(retoursysteem) en daarna in andere talen vertaald | Выполняется промежуточный перевод речи докладчика на определенный язык, с которого затем осуществляется перевод на другие целевые языки
C
max. 4
relay bus
Connecting the microphone & mixer console |
Mikrofon & Mischpult anschließen | Raccorder le
microphone et table de mixage | Conectar el
micrófono y la mesa de mezclas | Collegamento del
microfono/mixer | Microfoon & mengpaneel
aansluiten | Подключение микрофона и
микшерного пульта
XLR 3
FLOOR
XLR & cinch cables not included
Presenter language is interpreted into 1 language | Sprache des Referenten wird in 1 weitere Sprache gedolmetscht |
La langue de l'intervenant est interprétée vers une autre langue | El idioma del ponente se interpreta a 1 idioma |
La lingua del relatore viene tradotta simultaneamente in 1 lingua | De taal van de spreker wordt in 1 andere taal vertaald |
Речь докладчика переводится на 1 язык
A
max. 4
LINK IN
CAT 5/ RJ 45
XLR 3
CHANNEL 1
Tourguide 2020
max. 4
LINK IN
CAT 5/RJ 45
XLR 3
CHANNEL 1
Tourguide 2020
Connecting a recording device/ loudspeaker |
Rekorder/ Lautsprecher anschließen | Raccorder
magnétophone/ haut-parleurs | Conectar la
grabadora/ el altavoz | Collegamento del
registratore/degli altoparlanti | Recorder/l
uidsprekers aansluiten | Подключение устройства
записи/динамиков
CHANNEL 1 or 2
PA
recording device/
loudspeaker
relay bus
LINK IN
CAT 5/RJ 45
XLR 3
CHANNEL 1
Tourguide 2020
Activate the ground lift switch when humming noise
appears | Ground-Lift bei Brummen aktivieren |
Activer le Groundlift en cas de bourdonnement |
Activar Ground-Lift en caso de zumbidos | Attivazione
dell'interruttore Ground-Lift in caso di ronzii | Bij
brommen Ground-lift inschakelen | Активация
функции Ground Lift при появлении гудения
Cinch
XLR 3 XLR 3
FLOOR
CHANNEL 1
tourguide 2020
LINK OUT
CAT 5/ RJ 45
XLR 3 XLR 3
FLOOR
CHANNEL 1
Tourguide 2020
relay bus
LINK OUT
CAT 5/RJ 45
XLR 3 XLR 3
FLOOR
CHANNEL 2
Tourguide 2020
