- Seite 1 Originalbetriebsanleitung Eden AS-i Berührungsloser-Positionsschalter ABB Jokab Safety Varlabergsvägen 11, SE-434 39 Kungsbacka, Sweden www.abb.com/jokabsafety...
- Seite 2 Ihren ABB JOKAB SAFETY-Vertreter, wenn Sie Fragen oder Anregungen haben. GARANTIE Falls kein anderer Zeitraum angegeben wurde, gewährleistet ABB JOKAB SAFETY für die Dauer von einem Jahr ab dem Kaufdatum bei ABB JOKAB SAFETY, dass die Produkte frei von Material- und Verarbeitungsfehlern sind.
- Seite 3 Installation und Wartung ........................7 Vorsichtsmaßnahmen bei der Installation ........................9 Wartung ..................................9 Betrieb ..............................11 LED-Anzeigen ................................11 Modellübersicht ..........................12 Zubehör ..................................12 Technische Daten ..........................13 Abmaße ..................................14 CAD-Modell ................................. 14 EG-Konformitätserklärung ........................ 15 2TLC172230M0101 Rev E www.abb.com/jokabsafety 2013-09-26...
- Seite 4 Einführung Anwendungsbereich Der Zweck dieser Anleitung ist die Beschreibung des berührungslosen Positionsschalter Eden AS-i und die Bereitstellung der notwendigen Informationen für dessen Installation und Betrieb. Zielgruppe Dieses Dokument ist für befugtes Installationspersonal vorgesehen. Voraussetzungen Es wird davon ausgegangen, dass der Leser dieses Dokuments folgende Kenntnisse besitzt: •...

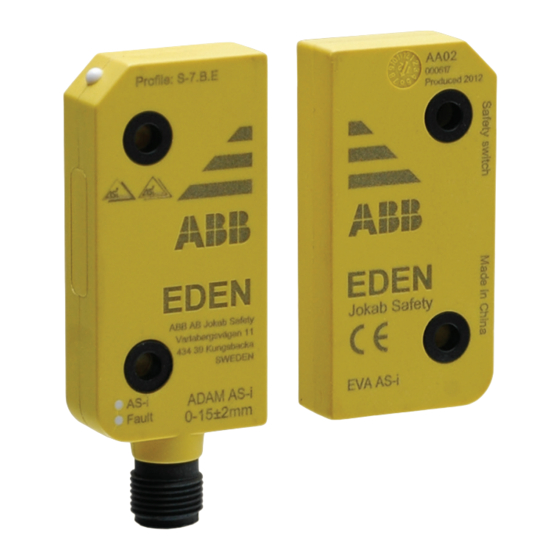

- Seite 5 Übersicht Allgemeine Beschreibung Eden AS-i ist ein berührungsloser Positionsschalter für Sicherheitsanwendungen, bestehend aus zwei separaten Einheiten (Adam und Eva) für den Einsatz in Türverriegelungen, Einstiegsluken usw. Der Schaltabstand zwischen Adam und Eva beträgt 0-15 mm +/- 2 mm. Sicherheitsvorschriften Achtung! Lesen Sie die gesamte Anleitung sorgfältig, bevor Sie das Gerät einsetzen.
- Seite 6 Anschlüsse Elektrische Anschlüsse des Eden AS-i M12-Stecker: (4-poliger Stecker) Eden M12-stecker, von der Kabelseite 1 ) braun: AS-i + gesehen 2 ) weiß: nicht angeschlossen 3 ) blau: AS-i – 4 ) schwarz: nicht angeschlossen Zubehör zum Anschluss des AS-i-Bus...
- Seite 7 Montage mit zwei Schutzplatten (DA1) für Adam M12 mittels M12- Stecker mit Kabelverschraubung. Eine falsche Montage ohne Schutzplatte kann den Sensor permanent schädigen. Schaltabstand zwischen Adam und Eva: 0-15 mm + / - 2 mm Mindestabstand zwischen zwei Eden-Paaren: 100 mm 2TLC172230M0101 Rev E www.abb.com/jokabsafety 2013-09-26...
- Seite 8 Dies erreicht man beispielsweise mit zwei Kabelschellen. Ein nicht richtig installiertes Kabel kann den Sensor beschädigen. Anschluss des AS-i Bus Der Eden AS-i wird mit 30 V DC vom AS-i Bus gespeist. Es wird empfohlen, den AS-i-Bus über einen Flachkabelstecker mit M12 (siehe Abbildung links) zu verbinden.
- Seite 9 Sicherheitsfunktionen korrekt funktionieren (EN 62061:2005). Achtung! Wenden Sie sich bei einem Defekt oder Schäden am Produkt an ABB Jokab Safety. Versuchen Sie nicht, das Produkt selbst zu reparieren. Dadurch können unbeabsichtigt dauerhafte Schäden entstehen, die die Sicherheit des Geräts beeinträchtigen und schwerwiegende Verletzungen des Personals verursachen können.
- Seite 10 Daueranzeige "CC". 4. Der neue Sicherheitsslave kann jetzt angeschlossen werden und der Bildschirm zeigt "CF" (Code Found) an. 5. Durch ein letztes Drücken der Taste "K" speichert Pluto den neuen Code automatisch ab und startet neu. 2TLC172230M0101 Rev E www.abb.com/jokabsafety 2013-09-26...
- Seite 11 Eva-Einheit (mit einem anderen AS-i Sicherheitscode) innerhalb des Schaltabstands von Adam befindet. Kombination von AS-i-LED und Fault-LED AS-i (grün) Fault (rot) Beschreibung AS-i keine Stromversorgung Normaler Betrieb Kein Datenaustausch mit Master Blinken Kein Datenaustausch, da Adresse = 0 2TLC172230M0101 Rev E www.abb.com/jokabsafety 2013-09-26...
- Seite 12 Eva AS-i 2TLA020051R8000 Eva AS-i Zubehör Artikelnummer Beschreibung DA 1 2TLA020053R0000 Schutzplatte DA 2B 2TLA020053R0300 Abstandshalter 2TLA020053R4200 Sicherheitsschraube SM 4 x 20, für Montage von Adam/Eva 2TLA020053R5000 Sicherheits-Schraubendrehereinsatz SBITS Sicherheits- schrauben und Sicherheits-Bit Schutzplatte (DA1) 2TLC172230M0101 Rev E www.abb.com/jokabsafety 2013-09-26...
- Seite 13 Technische Daten Hersteller Adresse ABB JOKAB SAFETY Varlabergsvägen 11 SE-434 91 Kungsbacka Sweden AS-i-Daten AS-i-Profil S-7.B.E Slaveadresse im Lieferzustand Adressierung M12-Anschluss Reaktionszeit am AS-i-Bus 10 ms Stromversorgung Betriebsspannung 30 V DC, AS-i-Bus. Toleranz 26,5-31,6 V DC Gesamtstromaufnahme 70 mA Allgemeines...
- Seite 14 Abmaße Abmaße des Eden AS-i Hinweis: Alle Maße in Millimeter. CAD-Modell 1 ) Besuchen Sie www.jokabsafety.com. 2 ) Wählen Sie die Sprache Deutsch im Menü der oberen Webseite. 3 ) Im Menü auf der linken Seite wählen Sie Produkte. 4 ) Es erscheint nun eine Liste der Produkte. Wählen Sie 3D-CAD-Dateien. Dies öffnet ein neues Fenster namens "Jokab Safety AB –...
- Seite 15 EG-Konformitätserklärung 2TLC172230M0101 Rev E www.abb.com/jokabsafety 2013-09-26...
