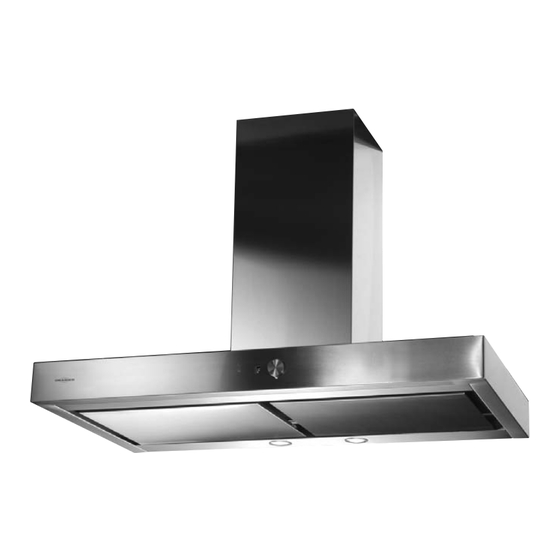

Oranier Largo 90 E-VSD Bedienungs- Und Installationsanleitung
Vorschau ausblenden
Andere Handbücher für Largo 90 E-VSD:
- Bedienungs- und installationsanleitung (24 Seiten)
Verwandte Anleitungen für Oranier Largo 90 E-VSD
Inhaltszusammenfassung für Oranier Largo 90 E-VSD
- Seite 1 Bedienungs- und Installationsanleitung Dunstabzugshaube Largo 90 E-VSD Largo 120 E-VSD 4051543000589 / 4051543000572 8893 28 · 8894 28 · 1011...
- Seite 2 Sehr geehrter Kunde, Inhaltsverzeichnis vielen Dank, dass Sie sich für ein ORANIER-Haushaltsgerät Sicherheitshinweise entschieden haben! Ihr Gerät im Überblick ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte und zu- Bedienung der Haube verlässige Technik, Funktionalität und ansprechendes Bedieneinheit Design. Welche Leistungsstufe soll gewählt werden? Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle ein-...
- Seite 3 Sicherheitshinweise Ihr Gerät im Überblick Sicherheitshinweise zum Gebrauch: • Die Bedienungsanleitung ist Bestandteil des Gerätes. Bitte bewahren Sie das Dokument sorgfältig auf. • Die Dunstabzugshaube darf nur über Elektro- oder Gas- herden verwendet werden. Unsere Geräte sind nicht für die gewerbliche Nutzung bestimmt, sondern nur für den Gebrauch im Haushalt.
- Seite 4 Bedienung der Haube (Selectronic) Ankoch-Automatik (Fortsetzung) Mit dieser Funktion arbeitet das Gerät für 3 Minuten mit höch- ster Leistungsstufe, danach schaltet die Haube alle 3 Mi- nuten um eine Leistungsstufe zurück bis Leistungsstufe „2” erreicht ist. In dieser Leistungsstufe arbeitet das Gerät solan- ge weiter bis es ausgeschaltet wird.
- Seite 5 Wartung, Reinigung und Pflege Metallfettfilter reinigen Achtung: Vor sämtlichen Wartungs- und Reinigungsarbeiten ist Netzstecker ziehen bzw. die Sicherung ausschalten! der Netzstecker zu ziehen bzw. die Sicherung auszu- Abnehmen der Metallfettfilter schalten oder herauszuschrauben! Beide Abdeckungen der Randabsaugung nach unten klap- Wartungsintervalle pen.
- Seite 6 Aktivkohlefilter austauschen Halogenlampe austauschen Filtertyp KSC 100 (nur bei Umluftbetrieb) • Netzstecker ziehen bzw. Sicherung ausschalten! • Netzstecker ziehen bzw. Sicherung ausschalten! • Nicht direkt in das sehr helle Halogenlicht blicken! • Der Aktivkohlefilter ist nach Entfernen der Metallfettfilter Längere Bestrahlung der unbedeckten Haut ver- sichtbar und zugänglich.
- Seite 7 Im Falle einer Störung Eine Halogenlampe ist ausgefallen: Die Haube funktioniert überhaupt nicht: • Bitte tauschen Sie die Halogenlampe aus. Lesen Sie dazu • Wurde eventuell die Sicherung in der Hausinstallation auf Seite 6 den Abschnitt „Halogenlampe austauschen”. ausgelöst? Stromversorgung der Haube bzw. Haupt- sicherung überprüfen.
- Seite 8 Abluft- oder Umluftbetrieb? Sollte am Gerät ein technischer Mangel auftreten, setzen Sie Beim Abluftbetrieb (Abb. 7, empfohlen) wird der Dunst über sich bitte mit dem ORANIER-Kundendienst telefonisch in ein Abluftsystem mit Mauerkasten ins Freie geführt. Verbindung: Bei Umluftbetrieb (Abb. 8) wird der Dunst von Fettrückstän- den und Gerüchen befreit und wieder in die Küche ausge-...
- Seite 9 Hinweise zu baulichen Voraussetzungen • Beim Verlegen der Abluftleitung sollte folgendes Bei der Montage der Dunstabzugshaube im Abluftbetrieb beachtet werden: beachten Sie bitte folgende Hinweise: - kurze, gerade Abluftstrecken wählen. • In Aufstellräumen ohne offene Feuerstelle sollte der - möglichst wenige Rohrbögen verwenden. Querschnitt der Zuluftöffnung mindestens so groß...
- Seite 10 Übersicht Lieferumfang Abb. 11 1 - Netzstecker 2 - Teleskopschacht 3 - Grundschacht 4 - Haubenkörper 9 - Montageblech für Teleskopschacht 10 - Wandhalter 12 - Motorblock mit Abluftstutzen 13 - Schraube M5x20 mm mit Zahnscheibe 14 - Schraube M5x20 mm mit Zahnscheibe, Unterlegscheibe, Sechskantmutter 15 - Schraube 5x50 mm 16 - Dübel 8 mm...
- Seite 11 Montage der Dunstabzugshaube Wandmontage Haubenkörper (4) und Motorblock (12) zusammenschrau- Befestigen Sie den Wandhalter (10) mit zwei Schrauben ben. Für Verbindung A die 4 Schrauben M5x20 mm (13) und M4x20 (21) lose am Motorblock (12). Der Wandhalter (10) die dazugehörigen Zahnscheiben verwenden. Für Verbin- muss sich noch leicht in den Langlöchern bewegen lassen.
- Seite 12 Luftschlauch montieren Raumdecke (nur bei Abluftbetrieb) Verwenden Sie für die Verbindung mit dem Wanddurchbruch ein Kunststoffrohr oder einen Abluftschlauch Ø 150 mm (min. Ø 125 mm) (Nicht im Lieferumfang). Wichtig: Der Abluftanschluss muss vor Befestigung der Dunstabzugshaube fertiggestellt sein! 190 - 205 Rohr bzw.
- Seite 13 Technische Daten Spannung: 230 V ~ Schutzklasse: Frequenz: 50 Hz Max. Luftfördermenge: freiblasend 930 m Motorleistung: 240 W Lautstärke (Schalldruck): Anzahl der Leistungsstufen: (Leistungsstufe 1) 38 dB(A) Beleuchtung: 2 x 50 W (Largo 90) Länge Netzanschlusskabel: 1,0 m 3 x 50 W (Largo 120) (Halogenlampen 230V / 50W / GU 10 oder GZ 10) Abluftanschluss: 150 mm Ø...
- Seite 14 Abb. 21 Hinweise zur Entsorgung In Übereinstimmung mit den Anforderungen der Europäi- • Entsorgen Sie dieses Gerät im Recyclinghof mit einer schen Richtlinie 2002/96/EG über Elektro- und Elektronik- getrennten Sammlung für Elektro- und Elektronikgeräte. Altgeräte (WEEE) ist auf dem vorliegenden Produkt und der •...
- Seite 15 (z.B. Stahl-Guss- oder Schamotteauskleidungen). 3. Durch Inanspruchnahme der Werksgarantie ver- Wir haften nicht für mittelbare und unmittelbare Schä- längert sich die Garantiezeit weder für das ORANIER- den, die durch die Geräte verursacht werden. Dazu Gerät noch für neu eingebaute Teile. Ausgewechselte gehören auch Raumverschmutzungen, die durch...
- Seite 16 8893 28 · 8894 28 · 1011 V5.2...
