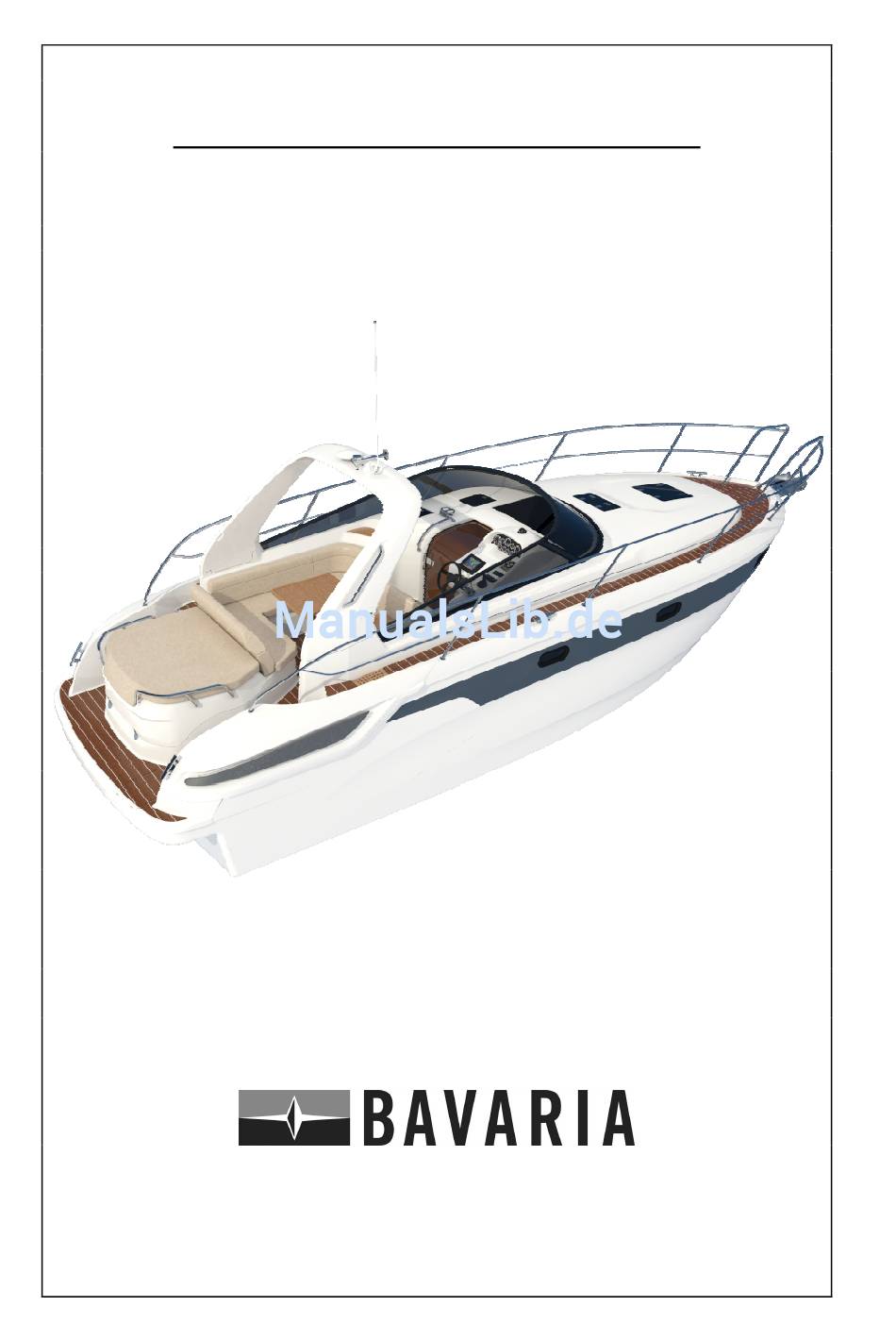

- Seite 1 Handbuch für den Bootsführer Motorboot „Bavaria Sport 32“ Bavaria Yachtbau GmbH · Bavariastr. 1 · D – 97232 Giebelstadt Tel.: +49 (0) 9334 942 – 0; Fax: +49 (0) 9334 942 – 1160 e-mail: info@bavaria-yachtbau.com...
-
Seite 2: Inhaltsverzeichnis
1.8.2 Betrieb ..............................33 2. Bereitstellung Ihres BAVARIA-Bootes: ......................34 3. Einige Bemerkungen zur Inbetriebnahme: ..................... 34 4. Einige Hinweise zu den Fahreigenschaften Ihres BAVARIA-Bootes:............34 5. Hinweise zu Motor und Getriebe:........................35 6. Typen-Bestimmung: ............................35 7. Elektronische Einspritzung: ..........................35 8. - Seite 3 BITTE BEWAHREN SIE DIESES HANDBUCH AN EINEM SICHEREN ORT AUF UND ÜBERGEBEN SIE ES DEM NEUEN BESITZER, FALLS SIE DIE YACHT VERKAUFEN. BAVARIA YACHTBAU GmbH heißt Sie im Kreise der BAVARIA-Eigner herzlich willkommen und bedankt sich für das mit dem Erwerb dieser Yacht ausgesprochene Vertrauen in unsere Erzeugnisse.
-
Seite 4: Entwurfskategorie
Eine Forderung der Europäischen Sportbootrichtlinie besteht darin, dass jedes Boot in eine Entwurfskategorie eingeordnet werden muss. Die Motoryacht von BAVARIA besitzt die Entwurfskategorie B/C. B: Ausgelegt für Fahrten außerhalb von Küstengewässern, bei denen Wetterverhältnisse mit einer Windstärke bis einschließlich 8 Bft. und signifikanten Wellenhöhen bis einschließlich 4 m auftreten können. -
Seite 5: Technische Daten
Cockpitkabinenfenster während der Fahrt geschlossen halten! Vor Inbetriebnahme Betriebsanleitungen für die Motorenanlage und sonstige Aggregate lesen. Bitte beachten Sie, dass Bavaria bei der Konzeption dieser Yacht in Bezug auf Stabilität, Festigkeit und Schwimmfähigkeit die maximale Tragfähigkeit der achteren Platform berechnet hat; die maximale Last ist auf dem hier nachfolgend gezeigten Aufkleber aufgeführt. - Seite 6 Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH Maße/Gewichte Rumpflänge 9,61 m. Länge Max. 10,97 Rumpfbreite 3,31 m. Tiefgang am Propeller 1,23 m. Leergewicht, je nach Ausrüstung, ca. 5975 kg Masse des voll beladenen Bootes Kat B: 8002 kg/Kat C: 8152 kg...
- Seite 7 Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH (7/47)
- Seite 8 Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH (8/47)
- Seite 9 Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH (9/47)
- Seite 10 Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH (10/47)
- Seite 11 Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH (11/47)
- Seite 12 Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH (12/47)
- Seite 13 Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH (13/47)
- Seite 14 Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH 1. Aufbau des Motorbootes 1.1 Decksplan (14/47)
- Seite 15 Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH NO. BESCHREIBUNG DESCRIPTION Anker Anchor Bugbeschlag Bow fitting Belegklampe Mooring cleat Reling Railing Scheibenwischer Windshield wiper Windschutzscheibe Windshield Kompass Compass Armaturenkonsole Dashboard Cockpitfeuerlöscher Fire extinguisher (cockpit) Verstellbar Fahrersitz Adjustable helm seat Cockpit Kühlschrank / Grill...
-
Seite 16: Einrichtung
Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH 1.2 Einrichtung Motorraum / Kraftstofftank Engine compartment / fuel tank Kleiderschrank Wardrobe Sitzgruppe Seating Tisch Table 10 Doppelbett Double bed 11 Ankerkasten Chain locker 13 Küche mit Herd, Spüle, Kühlschrank Kittchen with stove, sink, refigerator... -
Seite 17: Motor
Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH 1.3 Motor Motor Engine Motor Auspuffsystem Engine exhaust system Motor Fernbedienung Engine remote control Kraftstoffzuführung Engine fuel pipe Kraftstoffrückführung Feed back fuel Kraftstoff Einfüllstutzen Fuel tank intake Tankentlüfter Fuel tank venting Kraftstofffilter Fuel filter... -
Seite 18: Frischwassersystem
Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH 1.4 Frischwassersystem Frischwasserpumpe Fresh water pump Frischwassertank Fresh water tank Tankentlüftung Tank venting Einfüllstutzen Deck plate (inlet) Spüle Sink Waschbecken Basin Dusche Shower Motoranschluss Engine connection 10 Boiler Water heater 11 Cockpitdusche Cockpit shower 12 Cockpitspüle... -
Seite 19: Abwassersystem
Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH 1.5 Abwassersystem Spülenablauf Sink drain Auslass Ankerkasten Locker drain Waschbeckenablauf Basin drain Auslass el. Bilgepumpe Electr. bilge pump drain Auslass Klimaanlage (opt.) Air-condition drain (opt.) Ansaugung Toilettenspülung Inlet toilet water Entlüftung Fäkalientank Waste tank vent Decksabsaugung Fäkalientank Pump out waste tank... - Seite 20 Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH Die Yacht verfügt über eine Toilette mit einem eingebauten Fäkalientank. Der Tank ist in dem Toilettenraum mit eingebaut und verfügt über ein Seeventil zum Entleeren des Tanks auf offener See und einen Stutzen zum Abpumpen im Hafen.
-
Seite 21: Rumpfdurchlässe / Bilgepumpe
Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH 1.6 Rumpfdurchlässe / Bilgepumpe Auslass Bilgepumpe Bilge pump drain Ansaugung Klimaanlage (optional) Inlet air conditioner (option) Auslass Klimaanlage (optional) Cooling water air conditioner drain (option) Auslass Handlenzpumpe Man. bilge pump drain Auslass Fäkalientank Waste water tank drain Ansaugung Toilettenspülung... - Seite 22 Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH WC-Anlage: Siehe beiliegende Gebrauchsanweisung! Die Position der Seeventile entnehmen Sie bitte den Systemzeichnungen 1.4 und 1.5 dieses Handbuches. Absaugen der Tanks: Erst Stutzen an Deck öffnen und dann den landseitigen Absaugstutzen befestigen. Achtung: Prüfen Sie vor dem Absaugen die Entlüftungsleitung des Fäkalientanks.
-
Seite 23: Elektrische Anlage
Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH 1.7 Elektrische Anlage 230 Volt – Anlage (23/47) - Seite 24 Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH 12 Volt Anlage (24/47)
- Seite 25 Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH Leistungsteil Power part Elekt. Ankerwinde Anchor windlass Lautsprecher Loudspeaker Frischwasserpumpe Fresh water pump Scheibenwischer Windscreen wiper 230 V Steckdosen 230 V sockets Duschpumpe Shower water pump Diodenverteiler Diode switch 10 Hauptschalter Main switch...
- Seite 26 Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH (26/47)
- Seite 27 Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH Lichtplan Halogenleuchte Halogen light Einbau- / Unterbau-LED LED spot / light Topplicht Toplight Navigationslicht Stb/Bb Navigational light starbord / portside Ohne Nummer Himmel LED Without number LED sky light (27/47)
- Seite 28 Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH Cockpitpaneel Hupe Horn Navigationsbeleuchtung Navigational light (rot/grün) Scheibenwischer Wiper Ankerwinde an/aus Anchor winch on/off Innenbeleuchtung Cabin light Radio Radio Heizung (option) Heater (option) Frischwasserpumpe Water pump Reserve Reserve Reserve Reserve Ankerwinde Auf / Ab...
-
Seite 29: Elektrische Anlage
Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH Cockpit Area mit allen Optionen Elektrische Anlage 1.7.1 Wechselstrom-Anlage Die Yacht ist mit einem Landanschluss versehen, der es gestattet, bei Hafenliegezeiten Strom in das Bordnetz einzuspeisen. Die Steckdose (genormter CEE-Stecker) befindet sich Backbordseite achtern. -
Seite 30: Bedienung Und Besonderheiten Der Anlage
Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH 1.7.3 Bedienung und Besonderheiten der Anlage Die Kombination eines elektrischen Bordnetzes (Wechselstrom und Gleichstrom) erfordert eine genauere Kenntnis, aber sie bietet dafür auch einen erheblich höheren Komfort. • Vergewissern Sie sich, dass Ihr genormter CEE-Stecker mit den Phasen der Landsteckdose kompatibel ist. -
Seite 31: Wichtige Hinweise Zur Gleichstromanlage (12 Volt)
Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH 1.7.4 Wichtige Hinweise zur Gleichstromanlage (12 Volt) Niemals a) an elektrischen Anlagen arbeiten, die mit Energie versorgt werden; b) das elektrische System des Wasserfahrzeuges oder die zugehörigen Zeichnungen ändern: Einbau, Änderungen und Wartung sollten nur von einem qualifizierten Schiffselektriker ausgeführt werden;... -
Seite 32: Flüssiggasanlage
Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH 1.8 Flüssiggasanlage Die Gasanlage für den Kocher wurde nach der europäischen Norm EN 10239 installiert. Die Prüfbescheinigung liegt bei. Die Gasleitung, die zum Gaskochfeld führt, ist eine 8 mm Kupferleitung und kommt von der Standard - 3 kg - Gasflasche. -
Seite 33: Betrieb
Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH 1.8.2 Betrieb Gasanlagen erfordern Sorgfalt. Deshalb sollten Sie folgende Reihenfolge einhalten: Achtung − Absperrventil im Flaschenkasten öffnen. − Ventil vor dem Kocher öffnen. − eines der Brennerventile drücken und das Gas entzünden. Ventil geöffnet halten, bis die Zündsicherung ein Weiterbrennen zulässt... -
Seite 34: Bereitstellung Ihres Bavaria-Bootes
Geschwindigkeit erfolgen, damit immer genügend Zeit und Raum für Korrekturen vorhanden ist. Ihr BAVARIA-Boot ist gemäß der EU-Richtlinie über Sportboote als "Motorboot, geeignet für Fahrten außerhalb von Küstengewässern" zertifiziert. Verwenden Sie ihr BAVARIA-Boot in dem dafür vorgesehenen Rahmen. -
Seite 35: Hinweise Zu Motor Und Getriebe
Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH Achtung! Lose Ausrüstungsgegenstände (z.B. herum liegende Fender, Festmacher usw.) sollten vor Fahrtantritt sicher in den dafür vorgesehenen Stauräumen verstaut werden. Achtung! – Jede Veränderung der Verteilung der Massen an Bord (z.B. das Anbringen eines Angelmastes, eines Radars oder der Davits) kann die Querstabilität, den Trimm und... -
Seite 36: Inbetriebnahme Des Motors
Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH 9. Inbetriebnahme des Motors: Vor dem Starten des Motors kontrollieren Sie den Motorraum auf eventuell ausgetretene brennbare Flüssigkeiten. Des Weiteren muss sichergestellt sein, dass der Motor mit genügend Kühlwasser versorgt wird. Ungenügende Kühlwasserzufuhr kann zur Überhitzung des Motors führen. -
Seite 37: Merkpunkte Während Der Ersten 25 Betriebsstunden: (Siehe Auch Motorhandbuch)
Batterie vom System abzutrennen. Die BAVARIA- Modelle sind mit Flachstecksicherungen ausgestattet, die im Falle einer elektrischen Überladung aktiv werden. Ist dies nicht der Fall, so sollten Sie mit Ihrem BAVARIA-Repräsentanten Kontakt aufnehmen. Die Sicherungen für das Bordnetz befinden sich im Elektroleistungsteil am Kopfende der Achterkoje. -
Seite 38: Sicherheitshinweise
Bavaria Yachtbau GmbH 12. Sicherheitshinweise: Das BAVARIA Motorboot ist sehr leistungsfähig. Es darf daher nur von entsprechend ausgebildeten und erfahrenen Personen betrieben werden. Lassen Sie keine unzuverlässigen Personen oder Kinder ohne Aufsicht im Boot. Das Vordeck ist kein Arbeitsdeck. Zündschlüssel... - Seite 39 Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH Lassen Sie, falls notwendig, den Säurestand von Ihrem BAVARIA-Repräsentanten kontrollieren und korrigieren. Kontrollieren Sie von Zeit zu Zeit, ob die Batterie-Klemmen fest sitzen und eventuell Korrosionsspuren vorhanden sind. Falle eines Brandes Maschinenraum o.a.
- Seite 40 Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH Zum vorbeugenden Brandschutz können Sie und Ihre Mannschaft beitragen, indem Sie folgende Hinweise beachten: Niemals • Wege zu Ausgängen und Luken verstellen. • Sicherheitseinrichtungen wie z.B. Treibstoff- und Gasventile, Schalter an elektrischen Anlagen verstellen.
- Seite 41 Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH Es ist Aufgabe des Yachteigners, − die Feuerlöscher regelmäßig prüfen und warten zu lassen; − dafür zu sorgen, dass Feuerlöscher nach Ablauf ihrer Lebenszeit ersetzt werden. Gleiches gilt, wenn die Feuerlöscher benutzt wurden. Die neuen Feuerlöscher müssen mindestens die gleiche Löschkapazität haben wie die zuvor installierten.
-
Seite 42: Ankern, Festmachen Und Schleppen
Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH 13. Ankern, Festmachen und Schleppen: Der Buganker liegt fertig zum Fallen im Bugbeschlag. Die Kette läuft über Rollen in ein Ankerspill ein, welches mittels Fernbedienung vom Steuerstand bedient werden kann. Diese Funktion muss am Panel am Steuerstand angeschaltet werden. -
Seite 43: Pflege Des Bootes
Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH 14. Pflege des Bootes: Es dürfen nur spezielle, biologisch abbaubare Bootsreinigungsmittel verwendet werden. Auf keinen Fall Scheuermittel verwenden, diese zerkratzen und bleichen die Oberfläche. Die Oberfläche besteht aus einer Epoxidharzbeschichtung als Porenfüller und Dampfsperre sowie 4 Glanzschichten als UV- Schutz. -
Seite 44: Winterlager
Das Boot sollte mit einem Kran gehoben werden. der mit einer speziellen Traverse ausgerüstet ist. Bei der Verwendung von Gurten ist das Hinzuziehen einer Fachperson ratsam. Bei der Vorbereitung und der Suche nach einem Winterlager wird Ihnen Ihr BAVARIA-Repräsentant gerne behilflich sein Über die Maßnahmen zum Winterlager wurden an verschiedenen Stellen schon gezielte Hinweise gegeben. -
Seite 45: Liste Gelieferter Handbücher
Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH Tipp: Vor dem Überwintern sollten Sie folgenden Teilen besondere Aufmerksamkeit widmen und entsprechend schützen: – Waschen Sie die Geber für Log und Lot. – Die elektrischen Systeme sollten Sie pflegen, reinigen und mit geeignetem Material regelmäßig pflegen. -
Seite 46: Garantie
Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH 17. Garantie: siehe Garantiebedingungen des Händlers Händler: Name: Anschrift: ist der Vertreter unseres Unternehmens, der Ihnen die erforderliche Hilfe gewähren wird, wenn Probleme auftreten sollten. Sobald Sie Eigentümer geworden sind, füllen Sie bitte die nachfolgende Empfangsbestätigung aus und geben (oder schicken) diese unterschrieben dem Händler zurück, damit... - Seite 47 Motorboot “Bavaria Sport 32“ Bavaria Yachtbau GmbH Empfangsbestätigung bitte unterschrieben zurück (Händler) Empfangsbestätigung Name: Anschrift: Motorboot BAVARIA SPORT 32 Eigentümer von DE-BAVE32__________ Unterschrift: _________________________________ (47/47)
