2.3.4 Montage Abluftstutzen

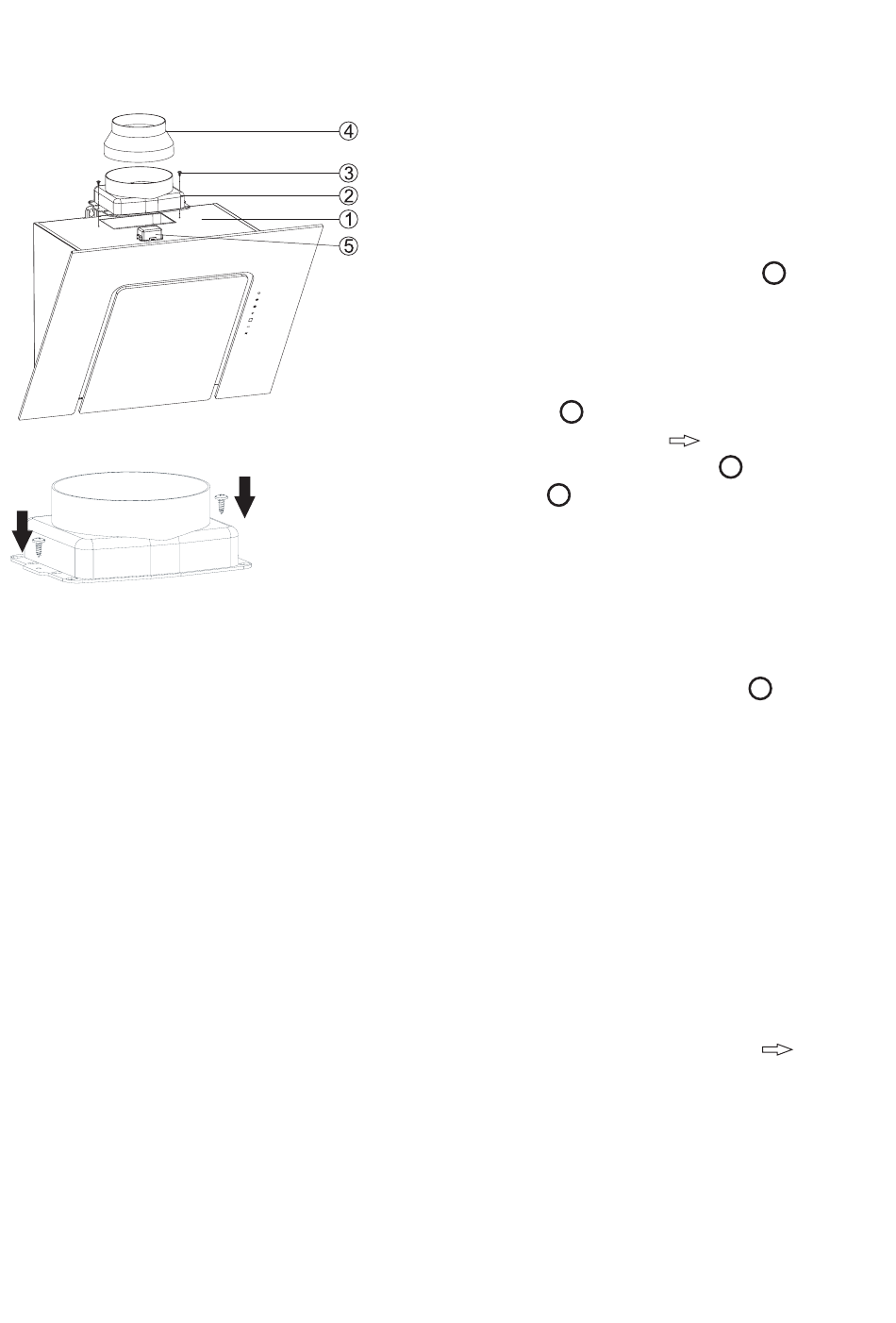

Abb. 3: Abluftstutzen-Teile
Abb. 3.1: Abluftstutzen montieren
2.3.5 Montage der Dunstabzugs-
haube / Fensterkippschalter
2 Auspacken und Montage
1 Haubenkörper
2 Abluftstutzen
3 Schrauben
4 Reduzierstück
5 Fensterkippschalter
Den Abluftstutzen der Dunstabzugshaube auf
der Oberseite des Haubenkörpers 1 mon-
tieren.
Dazu:
- Abluftstutzen 2 mit 2 Schrauben auf der
Motorbox verschrauben (
- Falls benötigt Reduzierstück 4 auf den
Abluftstutzen 2 aufsetzen und fest
aufschieben.
Die Montage des Haubenkörpers
Sie mit Hilfe der Montageschablone (Beilage)
durch.
Dazu:
- Montageschablone in der ausgewählten
Höhe (siehe minimale und maximale Abstände
zu der Arbeitsplatte auf der Montageschab-
lone) an die Wand halten, ausrichten und die
Befestigungspunkte A, B, C und D übertragen.
- Löcher der Befestigungspunkte A, B C und D
bohren, Dübel einsetzen und die Schrauben an
den Punkten A+B zu ¾ eindrehen (
Die Montagelaschen oben hinten am Hauben-
körper herausziehen und festschrauben.
15
Abb. 3.1).
1
führen
Abb. 2).
