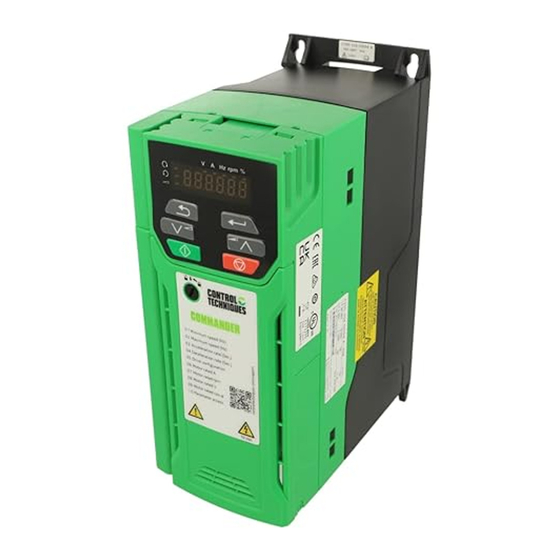

Commander C200/C300
Step By Step Guide
Guide pas à pas
Schritt-für-Schritt-Anleitung
Guida dettagliata
Guía detallada
Frame sizes 1 to 4
Tailles 1 à 4
Baugrößen 1 bis 4
Taglie da 1 a 4
Tamaños 1 a 4
This guide provides a fast and simple start-up procedure for a basic drive and motor installation.
For help with more advanced installations: Comprehensive user guides, online videos and help tools can be accessed using
the web address or QR code above
EN
For C300, it is essential to read
using the Safe Torque Off in safety systems
Ce guide fournit des instructions de mise en service simples et rapides pour une installation variateur/moteur de base.
Pour des informations complémentaires sur des installations plus avancées, des guides de mise en service complets, des
vidéos en ligne et des outils d'aide sont accessibles via l'adresse Web ou le code QR ci-dessus.
FR
Pour le modèle C300, il est essentiel de consulter la
via l'adresse Web ou le code QR ci-dessus avant d'utiliser la fonction Absence sûre du coupledans les systèmes de
sécurité.
Diese Anleitung bietet informationen für eine schnelle Inbetriebnahme eines einfachen Umrichter-Motor-Systems.
Bei aufwendigeren Systemem: Umfassende Betriebsanleitungen, Online-Videos und Hilfsmittel finden Sie unter unserer
Webadresse oder über den vorstehenden QR-Code.
DE
Beim C300 lesen Sie unbedingt
Beim C300 lesen Sie unbedingt
worstehenden QR-Code), um die Safe Torque Off-Funktion in Sicherheitssystemen zu verwenden.
worstehenden QR-Code), um die Safe Torque Off-Funktion in Sicherheitssystemen zu verwenden.
Questa guida fornisce una procedura di avviamento semplice e veloce per l'installazione di un azionamento base e del
motore.
Chiavesse bisogno di un per l'installazione di soluzioni più avanzate può consultare le guide complete per l'utente, I video
IT
online e gli strumenti di supporto, a cui può accedere utilizzando l'indirizzo Internet o il codice QR qui sopra.
Per il C300, è essenziale leggere la
del codice QR qui sopra, prima di impiegare la funzione Safe Torque Off in sistemi di sicurezza.
Esta quia contiene un procedimiento inicial rápido y sencillo do la instalación básica de accionamiento y motor.
Para obtener ayuder sobre instalciones más avanzadas: Es posible acceder a guias de usuarion, herramientas de ayuda y
videos online exhaustivos a través de la dirección de Internet o el código QR anterior.
ES
Para el C300, es esencial leer la
Internet o el Código QR anterior antes de utilizar la función Safe Torque Off en los sistemas de seguridad.
www.drive-setup.com
Section 4.6
in the Control User Guide using the web address or QR code above prior to
Section 4.6
Abschnitt 4.6
Abschnitt 4.6
in der Betriebsanleitung: Steuereinheit (über die Webadresse bzw. den
in der Betriebsanleitung: Steuereinheit (über die Webadresse bzw. den
Sezione 4.6
nella Guida dell'utente al controllo, servendosi dell'indirizzo Internet o
Sección 4.6
de la Guía del usuario del control disponible a través de la dirección de
du Guide de mise en service - Contrôle accessible
Werbung
Verwandte Anleitungen für Nidec Commander C200
Inhaltszusammenfassung für Nidec Commander C200
- Seite 1 Commander C200/C300 Step By Step Guide Guide pas à pas Schritt-für-Schritt-Anleitung Guida dettagliata Guía detallada Frame sizes 1 to 4 Tailles 1 à 4 Baugrößen 1 bis 4 Taglie da 1 a 4 Tamaños 1 a 4 www.drive-setup.com This guide provides a fast and simple start-up procedure for a basic drive and motor installation.
