MAC3 MAC5 Betriebs- Und Wartungsanleitung

Manuale d'uso
Betriebs und Wartungsanleitung
Manual de uso
Cod. 790IM5M / Rev.3 - 01_2013
F Les régulateurs sont homologués selon le norme CEI EN
60730, et de ce fait sont conformes aux principales
réglementations de la directive 2006/95/CE.
Le dispositif indiqué comme interrupteur à flotteur à
basculage est expressément conçu pour travailler dans des
eaux sales.
Ce régulateur comprend un boîtier à l'intérieur duquel est
placé un interrupteur à flotteur, équilibré de manière à ce que
lors de l'augmentation du niveau se produise une inversion
de la position du régulateur. Au moment de la descente du
niveau se produit un basculement opposé.
Ce système permet d'éviter les enclenchements /
désenclenchements de la pompe dûs aux ramous de l'eau.
INSTALLATION
Comme norme, ces régulateurs sont utilisés par deux afin de
déterminer un différentiel conformément à la demande du
client (voir figure 5).
Pour un fonctionnement correct du dispositif, il faut fixer le
câble électrique à l 'intérieur de la cuve ou du puits, comme
indiqué sur les figures 5 ; pour une installation adéquate est
nécessaire veiller à une bonne distance entre les points de
fixation de câble électrique (disponible un support pour
Mac5).
Sauf en cas d'emplois spéciaux, l'installation se fait en
laissant une longueur de câble supérieure à 15 cm.
Si le flotteur est utilisé en fonction remplissage, le
système doit être muni d'un trop plein adapté.
BRANCHEMENTS ELECTRIQUES
Le régulateur peut être utilisé tout aussi bien pour le
remplissage que pour le vidage en fonction des
branchements effectués entre les terminaux du microcontact
et le câblage.Pour une installation correcte,il faut se reporter
aux schémas électriques des figures 1-2-3-4
Couper toujours le courant du tableau principal avant
toute opération et/ou réparation sur le flotteur.
NOTES
Lors des connexions susdites,ne pas oublier de vérifier si le
courant maximum du moteur correspond aux valeurs
indiquées sur le régulateur de niveau.
Le câble d 'alimentation fait partie intégrante du dispositif.
Dans le cas où le câble serait abîmé,le dispositif doit être
obligatoirement remplacé;le câble en effet ne peut pas se
réparer.
CARACTERISTIQUES TECNIQUES
- TEMPERATURE D 'UTILISATION MAX: 50° C.
- DEGRE DE PROTECTION: IP68
- CARACT. ELECTRIQUES CE: 10(3)A 250Vac
- TYPE D 'ACTION/CARACTERISTIQUE 1B
(micro connexion en fonctionnement
- DEGRE DE POLLUTION: 2
.

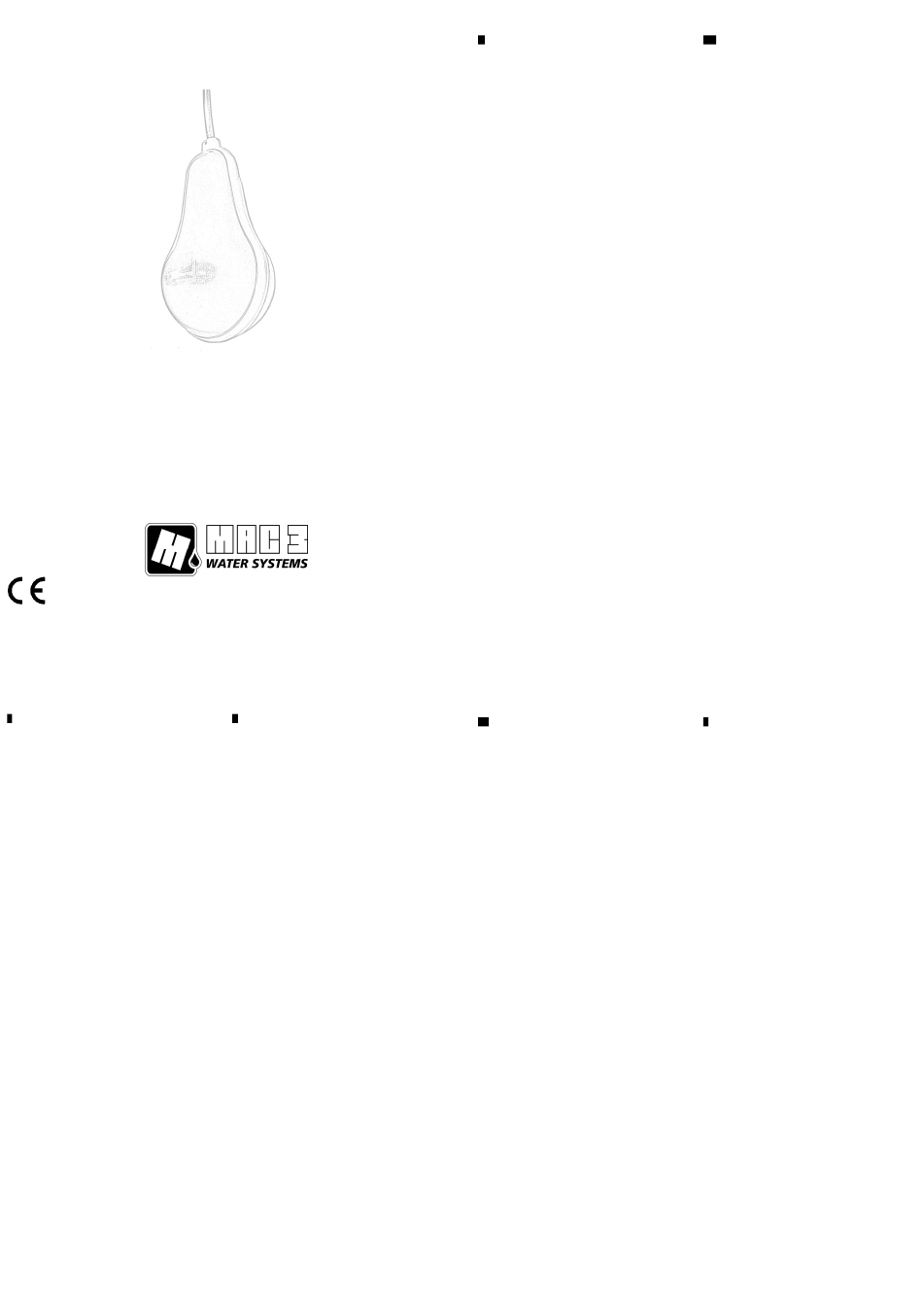

MAC5
User Manual
Notice d'utilisation
Instruções por instalação
Made in Italy
D Die Regler wurden gemäss die CEI-Norm EN 60730
homologiert und entsprechen im Wesentlichen den
Anforderungen der Richtlinie 2006/95/CE.
Bei dem Regler handelt es sich um einen schwimmenden
Kippschalter, der eigens für den Betrieb in Schmutzwasser
realisiert wurde.
Der Regler besteht aus einem Mantel, in welchem ein
schwimmender Schalter mit Gegengewicht liegt, der bei
Niveauanstieg eine Positionsinversion und bei Niveauabstieg
in die umgekehrte Weise auslöst.
Dieses System verhütet ein Zu- und Abschalten der Pumpe
bei Wasser mit Wellengang..
MONTAGE
In der Regel werden diese Regler paarweise eingesetzt,
damit wie vom Kunden gewünscht ein Differential entsteht.
(s. Bild 5)
Für den korrekten Betrieb des Reglers muss das
Elektrokabel wie aus Bild Nr.5 hervorgeht, im Inneren der
Wanne oder des Brunnen befestigt werden; für eine
ordnungsgemäße Installation ist notwendig, um eine korrekte
Abstand zwischen Befestigungspunkte der elektrischen
Kabel (verfügbar ein Halter für Mac5).
Wenn es sich nicht um eine besondere Installation handelt,
wird die Kabellänge länger als 15 cm sein.
Sollte der Schwimmer als Füllorgan eingesetzt werden,
muss das System mit einem geeigneten Überlauf
ausgerüstet sein.
ELEKTRISCHE ANSCHLÜSSE
Der Regler kann je nach Anschluss des Mikroschalter-
Endverschlusses und der Verkabelung zum Füllen oder zum
Entleeren eingesetzt werden.Fuer eine korrekte Installation
wird auf die elektrischen Schaltpläne Bild Nr.1-2-3-4
hingewiesen.
Keine Arbeiten an dem Schwimmer vornehmen, erst
muss der Strom an der Hauptschalttafel abgeschaltet
werden.
ANMERKUNG
Bei den vorgenannten Anschlüssen überprüfen, dass
max.Motoren-Spannung nicht die Werte des Niveaureglers
überschreitet.
Das Speisekabel gehört zu einem festen Bestandteil des
Reglers.
Sollte dieses beschädigt sein, muss der Regler
ausgewechselt werden.Kabel darf nicht repariert werden.
TECHNISCHE MERKMALE
- MAX.BETRIEBSTEMPERATUR:
- SCHUTZGRAD:
ELEKTRISCHE MERKMALE CE:
- ANTRIEBSART/MERKMAL:
(Mikroauslöser in Betrieb)
- VERSCHMUTZUNGSGRAD:
I Il Regolatore è omologato secondo le norme CEI EN
60730 ed è quindi in accordo con i requisiti della direttiva
2006/95/CE
Il dispositivo definito come interruttore a galleggiante a
ribaltamento è espressamente studiato per lavorare in acque
luride.
Tale regolatore è costituito da un involucro all'interno del
quale è posizionato un interruttore a galleggiante e
contrappesato in modo che all'aumentare del livello si generi
una inversione della posizione del regolatore stesso. In fase
di discesa del livello si ha il ribaltamento opposto.
Questo sistema tende ad evitare attacchi e stacchi della
pompa dovuta ad ondeggiamento dell'acqua.
INSTALLAZIONE
Di norma questi regolatori vengono usati in coppia al fine di
determinare un differenziale come richiesto dal cliente. (vedi
figura 5)
Per un corretto funzionamento del dispositivo occorre fissare
il cavo elettrico all'interno della vasca come illustrato in figura
5; per la corretta installazione è necessario distanziare i punti
di fissaggio del cavo (disponibile staffa per Mac5).
Salvo utilizzi speciali l'installazione viene eseguita lasciando
una lunghezza di cavo superiore ai 15 cm.
Se il galleggiante è usato in funzione riempimento, il
sistema deve essere provvisto di un adeguato troppo
pieno.
COLLEGAMENTI ELETTRICI
Il regolatore può essere utilizzato o per riempimento o per
svuotamento in funzione dei collegamenti realizzati tra i
terminali del microinterruttore ed il cablaggio.
Per la corretta installazione dei prodotti riferirsi agli schemi
elettrici di figura n° 1-2-3-4.
Staccare la corrente dal quadro principale prima di
eseguire qualsiasi operazione sul galleggiante.
NOTE
Nelle connessioni sopra riportate verificare che la corrente
massima del motore non ecceda i valori riportati sul
regolatore di livello.
Il cavo di alimentazione è parte integrante del dispositivo.
Qualora il cavo risultasse danneggiato, il dispositivo deve
essere sostituito.
Non è possibile effettuare riparazioni del cavo stesso.
CARATTERISTICHE TECHNICHE
- MAX TEMPERATURA DI UTILIZZO:
- GRADO DI PROTEZIONE:
- CARATT: ELETTRICHE CE
- TIPO DI AZIONE/CARATTERISTICA:
(micro disconnessione in funzionamento)
GRADO DI INQUINAMENTO:
ES Los reguladores están homologados según la norma CEI
EN 60730 y,por lo tanto,respetan los principales requisitos
de las directivas 2006/95/CE.
El dispositivo que se define como interruptor de flotador de
vuelco está expresamente estudiado para trabajar en aguas
de desechos.
Dicho regulador está constituido por un revestimiento en el
interior del cual está posicionado un interruptor de flotador y
contrapesado de manera tal que, al aumentar el nivel, se
genere una inversión de la posición del regulador mismo. En
fase de descenso del nivel, se tiene el vuelco opuesto.
Este sistema tiende a evitar conexiones y desconexiones de
la bomba debidas a vacilaciones del agua.
INSTALACIÓN
Normalmente, estos reguladores son usados en pareja, con
el objetivo de determinar un diferencial, tal como lo solicita el
cliente. (véase la figura 5)
Para un correcto funcionamiento del dispositivo,hay que fijar
el cable eléctrico dentro del tanque o del pozo,como se
ilustra en las figuras No.5; para la correcta instalación es
necesario garantizar la correcta distancia entre puntos de
fijación del cable eléctrico (disponible un soporte para Mac5).
Si el flotador se usa en función llenado, el sist debe
poseer un adecuado sist de desbordamiento.
CONEXIONES ELÉCTRICAS
El regulador puede ser utilizado para el llenado o para el
vaciado, en función de las conexiones realizadas entre los
terminales del microinterruptor y el cableado.
Para obtener una correcta instalación, sigan los esquemas
eléctricos representados en las figuras No.1-2-3-4.
Desconectar la corriente del cuadro principal antes de
efectuar cualquier operación sobre el flotador.
NOTAS
Verifiquen en las conexiones presentadas anteriormente,
que la corriente máxima del motor no exceda los valores
presentados en el regulador de nivel.
El cable de alimentación forma parte integrante del
dispositivo. Si el cable resultase dañado, el dispositivo
deberá ser sustituido.
No se pueden efectuar reparaciones del cable.
CARACTERÍSTICAS TECNICAS
- MÁX. TEMPERATURA DE UTILIZACIÓN:
- GRADO DE PROTECCIÓN:
-CARACTERISTICAS ELECTRICAS CE:
- TIPO DE ACCIÓN/CARACTERÍSTICA:
(microdesconexión en funcionamiento)
- GRADO DE CONTAMINACION:
50°
IP68
10(3)A 250Vac
1B
2
3
EN The regulators are homologated in compliance with CEI
EN 60730 standard and thereby comply with the fundamental
requisites of Directive 2006/95/CE.
The device which can be defined as a tilting, floating switch
has been specifically designed to operate in sewage.
This regulator device consists of a casing inside of which is a
float switch counter-balanced in such a way that an increase
in the level generates an inversion in the position of the
regulator itself. During the level descent stage there is an
opposite tilting action.
This system prevents pump engagement and disconnection
as the result of water turbulence.
INSTALLATION
These regulators are as a standard used in pairs so as to
determine a differential as required by the customer. (see
figure 5)
To ensure the efficient function of the appliance it is
necessary to fix the electric cable inside the tank or well as
illustrated in figures no.5;for proper installation is necessary
to ensure a correct distance between the fixing points of
electric cable s(a bracket is available for Mac5).
Except in the case of special use situations the installation is
undertaken leaving a cable length of over 15 cm.
If the float is used for filling, the system must be fitted
with an adequate overflow device.
ELECTRICAL CONNECTIONS
The regulator may be used for filling or emptying according
to the connections made between the terminals of the
microswitch and the cable.
For correct product installation refer to wiring diagrams in
figures no.1-2-3-4.
Always disconnect the power supply from the main
power panel before undertaking any operations on the
float.
NOTE
When making the connections described above ensure that
the maximum motor power does not exceed the values
indicated on the level regulator.
The power supply cable is an integral part of the appliance.
Should the cable be found to be damaged the appliance is to
be replaced.
Repairs to the cable itself are not possible.
TECHNICAL FEATURES
50° C. - MAX. OPERATIONAL TEMPERATURE:
IP68 - PROTECTION DEGREE:
10(3)A 250 Vac - ELECTRICAL RATING CE:
1B - FEATURES OF AUTOMATIC ACTION:
(micro-disconnections in operation)
2 - POLLUTION DEGREE:
P Os reguladores são homologados segundo o norma CEI
EN 60730 e portanto são de acordo com o norma
2006/95/CE.
O dispositivo definido interruptor de bóia basculante foi
projetado apositamente para operar em águas residuais.
Este regulador é formado por um invólucro dentro do qual
está posicionado um interruptor de bóia e contrapesado para
que aumentando o nível possa produzir uma inversão da
posição do regulador mesmo. Em fase de descida do nível
se obtem o basculamento inverso.
Este sistema permite de evitar a ligação e desligação da
bomba originados pela ondulação da água.
INSTALAÇÃO
Estes reguladores vêm geralmente usados acoplados para
determinar uma engrenagem planetária come pedido pelo
cliente (ver figura 5).
Para um correto funcionamento do dispositivo precisa fixar o
cabo elétrico no interno do tanque ou do poço como ilustrado
na figura n ° 5; para a correcta instalação é necessário
garantir uma corretos distância entre os pontos de fixação de
cabo eléctrico (disponível um braçadeira para Mac5).
Se o flutuante vem utilizado em função enchimento, o
sistema deve ser fornecido de um adequado ladrão.
CONEXÕES ELÉTRICAS
O regulador pode ser utilizado ou por enchimento ou por
esvaziamento em relação às conexões realizadas entre os
terminais do microinterruptor e a cablagem.
Para a correta instalação dos produtos referir-se aos
esquemas elétricos das figuras n °1-2-3-4.
Desligar a corrente do quadro principal antes de efetuar
qualquer operação sobre o flutuador.
NOTAS
Nas conexões acima indicadas verificar que a corrente
máxima do motor não supere os valores indicados sobre o
regulador do nível.
O cabo de alimentação é parte integrante do dispositivo. Se
o cabo for estragado, o dispositivo deve ser substituido.
Não é possível efetuar reparações do cabo mesmo.
CARATERÍSTICAS TECNICAS
50° C. - MÁXIMA TEMPERATURA DE UTILIZO:
IP68 - GRÁU DE PROTEÇÃO:
10(3)A 250Vac - CARATERISTICAS ELETRICAS CE:
1B - TIPO DE AÇÃO/CARATERÍSTICA:
(microdesconexão em funzionamento)
2 - GRAU DE POLUIÇÃO:
50° C.
IP68.
10(3)A 250Vac
1B
2
2
50° C.
IP68
10(3)A 250Vac
1B
2
4
