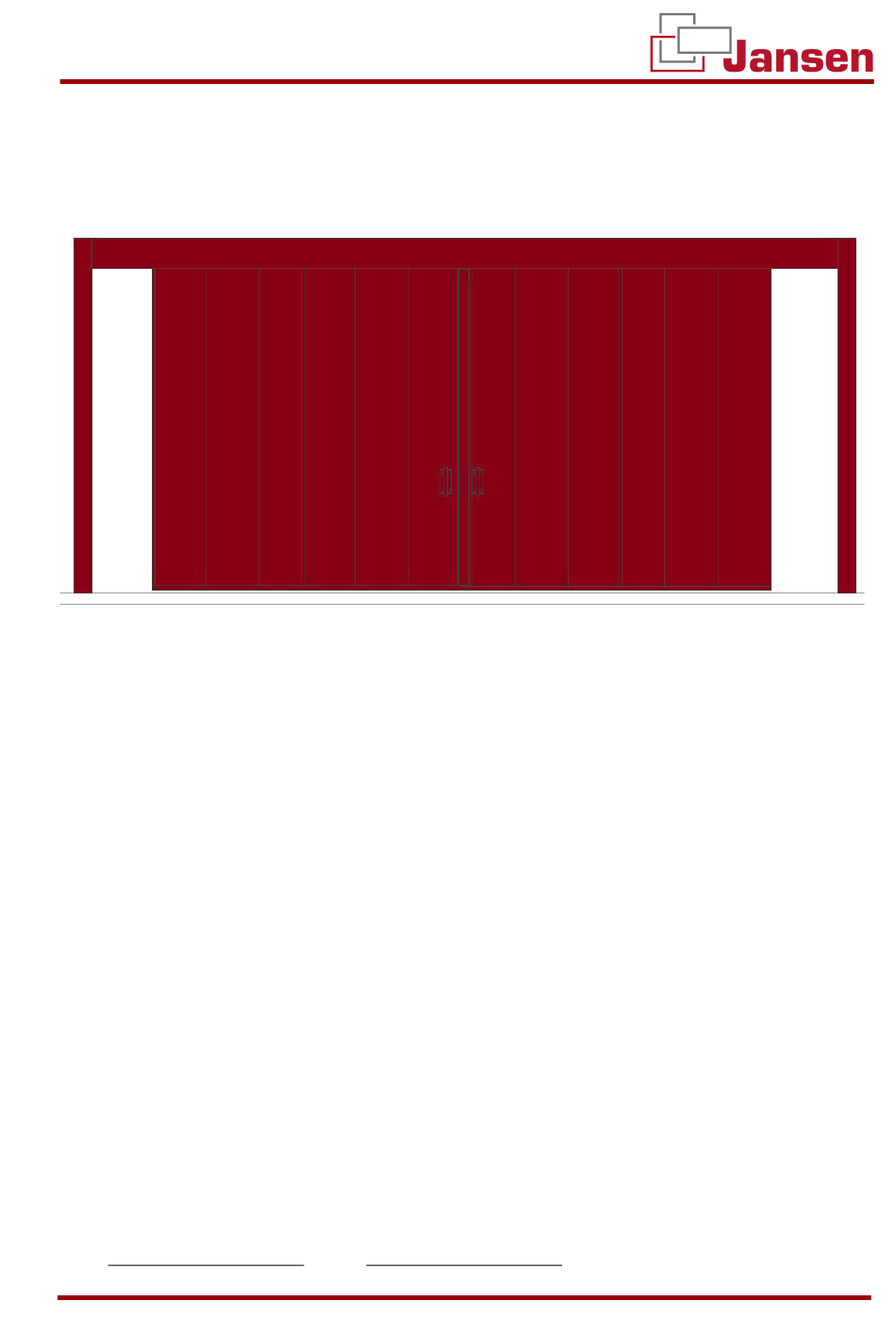

EINBAU- UND MONTAGEANLEITUNG
FEUER- UND RAUCHSCHUTZABSCHLUSS
TELESKOPSCHIEBETOR „ORPHEUS"
Zweiflügelig - Mehrteilig
JANSEN TORE GMBH & CO. KG
AM WATTBERG 51 | 26903 SURWOLD |
TEL.: +49 4965 8988 0 | FAX: +49 4965 8988 88 |
MAIL: INFO@JANSENTORE.COM | WEB: WWW.JANSENTORE.COM
JANSEN TORE GMBH & CO. KG
SEITE 1 VON 30
VERSIONSTAND 21.01.2021

Werbung

loading

Verwandte Anleitungen für Jansen ORPHEUS

Inhaltszusammenfassung für Jansen ORPHEUS

  • Seite 1 EINBAU- UND MONTAGEANLEITUNG FEUER- UND RAUCHSCHUTZABSCHLUSS TELESKOPSCHIEBETOR „ORPHEUS“ Zweiflügelig - Mehrteilig JANSEN TORE GMBH & CO. KG AM WATTBERG 51 | 26903 SURWOLD | TEL.: +49 4965 8988 0 | FAX: +49 4965 8988 88 | MAIL: INFO@JANSENTORE.COM | WEB: WWW.JANSENTORE.COM JANSEN TORE GMBH &...
  • Seite 2 EINBAU- UND MONTAGEANLEITUNG TELESKOPSCHIEBETOR „ORPHEUS“ Zweiflügelig - Mehrteilig Inhalt Sicherheitshinweise ................................3 Symbolik .................................... 3 Sicherheitshinweise ................................3 Fachgerechte Montage ..............................3 Sicherheitsmaßnahmen für die Montage ......................... 4 Qualifikationen des Monteurs ............................4 Sicherheitshinweise zum Betrieb ............................4 Transporthinweise ................................5 Einweisung und Information .............................
  • Seite 3 EINBAU- UND MONTAGEANLEITUNG TELESKOPSCHIEBETOR „ORPHEUS“ Zweiflügelig - Mehrteilig 2 Sicherheitshinweise 2.1 Symbolik Eine unmittelbar drohende Gefahr für das Leben und die Gesundheit von Personen. Werden diese Hinweise nicht beachtet, können schwere gesundheitliche Schäden bis hin zu lebens- gefährlichen Verletzungen des Benutzers die Folge sein.
  • Seite 4 Vermeiden Sie, dass bei Schweißarbeiten aufschäumende Baustoffe durch Wärmeeintrag reagieren und dadurch ihre Wirkung verlieren. Bei der Montage, Inbetriebnahme, Prüfung, Wartung und Demontage des TELESKOPSCHIEBETOR „ORPHEUS“ müssen die für den spezifischen Einsatzfall gültigen Sicherheits- und Unfallverhütungsvorschrif- ten beachtet werden. 2.5 Qualifikationen des Monteurs Um den fachgerechten Einbau des Produkts TELESKOPSCHIEBETOR „ORPHEUS“...
  • Seite 5 Sicherheits- und Warnhinweise. Wir empfehlen Ihnen, diese Anleitung sorgfältig aufzubewahren. In diesem Dokument werden die Bezeichnungen Tor, Feuer- und/oder Rauchschutztor und Schiebetor stell- vertretend für die Produktbezeichnung TELESKOPSCHIEBETOR „ORPHEUS“ verwendet. Die Texte und Zeichnungen dieser Anleitung entstanden mit größtmöglicher Sorgfalt. Aus Gründen der Über- sicht können nicht sämtliche Detailinformationen zu allen Varianten und auch nicht alle denkbaren Fälle der...
  • Seite 6 TELESKOPSCHIEBETOR „ORPHEUS“ ̶ 3.1.1 Bestimmungsgemäße Verwendung Ein TELESKOPSCHIEBETOR „ORPHEUS“ einschließlich sämtlicher Teile (z. B. Rahmen, Führungen usw.) ist dazu vorgesehen, im eingebauten und geschlossenen Zustand den Durchtritt von Feuer und/ oder Rauch durch Öffnungen in Wänden zu verhindern. Zur bestimmungsgemäßen Verwendung zählen auch folgende Punkte: Beachten Sie die Betrieb- und Wartungsanleitung.
  • Seite 7 TELESKOPSCHIEBETOR „ORPHEUS“ Zweiflügelig - Mehrteilig 3.1.4 Ersatzteile und Zubehör Wir weisen ausdrücklich darauf hin, dass ausschließlich originale Ersatzteile der Firma Jansen Tore für das Produkt zu verwenden sind. Ein Austausch der Bauteile mit Fremdbauteilen führt automatisch zum Verfall der gekennzeichneten Leistungseigenschaften des Produktes! Sie können unsere Service-Zentrale unter folgenden Kontaktdaten erreichen:...
  • Seite 8 Abweichende Einbausituationen sind mit dem Herstellwerk abzusprechen, um ggf. die Leistung weiterhin zu erklären. 3.3 Zulässige Wandanschlüsse Für den Wandanschluss des TELESKOPSCHIEBETOR „ORPHEUS“ sind folgende Hinweise zu beachten: Spalte, zwischen Dichtung der Torkonstruktion und der Wand, von 1 mm bis 9 mm: Hier muss die ̶...
  • Seite 9 Festigkeitsklasse ≥ 8.8 3.5 Zulässige Spaltmaße Beim Einbau des TELESKOPSCHIEBETOR „ORPHEUS“ kann es zu Bodenspalten kommen. Zwischen den fest- stehenden und beweglichen Bauteilen ist laut Prüfnorm für Feuer- und Rauchschutzabschlüsse DIN EN 1634-1 gemäß Punkt 7.3 ein genereller Spalt von maximaler 24 mm an der Schwelle zulässig.
  • Seite 10 EINBAU- UND MONTAGEANLEITUNG TELESKOPSCHIEBETOR „ORPHEUS“ Zweiflügelig - Mehrteilig 4 Montageanleitung 4.1 Montagesymbole und -abkürzungen Im Laufe der Montageanleitung werden folgende Symbole und Abkürzungen verwendet: Symbol / Bedeutung Abküzung Das mit dem Symbol versehene Bauteil ist waagerecht auszurichten bzw. zu montieren...
  • Seite 11 EINBAU- UND MONTAGEANLEITUNG TELESKOPSCHIEBETOR „ORPHEUS“ Zweiflügelig - Mehrteilig 4.4 Montage der Laufschiene 4.4.1 Montagevarianten der Laufschiene Feuerwider- Wandmontage Stumpfe Deckenmontage Deckenmontage stand 4.4.2 Bei geteilter Laufschiene 1. Die vormontierte Verbindungsplatte an der Laufschiene demontieren, drehen und wie auf der Abbildung montieren.
  • Seite 12 EINBAU- UND MONTAGEANLEITUNG TELESKOPSCHIEBETOR „ORPHEUS“ Zweiflügelig - Mehrteilig 4.4.3 Bei Wandmontage der Laufschiene 7. Das horizontale Maß für die Position der ersten beiden mittleren Wandhal- ter richtet sich nach den Maßen vorher an der mitgelieferten Laufschiene „Hinten“ messen 9. Die Laufschienen mittels Spannhülsen verbinden.
  • Seite 13 EINBAU- UND MONTAGEANLEITUNG TELESKOPSCHIEBETOR „ORPHEUS“ Zweiflügelig - Mehrteilig 21. Für die Laufschiene „Vorne“ wieder- holen 22. Laufschienen von innen säubern! 4.4.4 Bei Stumpfe Deckenmontage bzw. Deckenmontage der Laufschiene 23. Das horizontale Maß für die Position der ersten beiden mittleren Wandhalter rich- tet sich nach den Maßen...
  • Seite 14 Mutter abtrennen. 22. Laufschiene von Unrat befreien und rei- nigen. 4.5 Montage des Torblattes ohne Tür Wenn Tor mit Tür siehe: Einbau- und Montageanleitung Schiebetor ORPHEUS Zusatz Tür 4.5.1 Torblatt 23. Die Elemente werden über ein Stecksystem miteinander verbun- den! 24.
  • Seite 15 EINBAU- UND MONTAGEANLEITUNG TELESKOPSCHIEBETOR „ORPHEUS“ Zweiflügelig - Mehrteilig 25. Alle Torelemente des vorderen Flügels, bis auf das Labyrinthele- ment, oben in die Laufschiene „Vorne“ nacheinander einführen & einhaken! Mit der höchsten Zahl (Torgriff) beginnen 26. Elemente durch das Stecksystem verbinden 27.
  • Seite 16 EINBAU- UND MONTAGEANLEITUNG TELESKOPSCHIEBETOR „ORPHEUS“ Zweiflügelig - Mehrteilig 33. Die Abschlusskappen ausrichten 34. Bodenspalt beachten! (siehe nächste Abbildung) 35. Mit dem Torelement von beiden Seiten vernieten (Blindniet Ø4x10) 36. Die Bodenspaltmaße sind zwin- gend einzuhalten! 37. Führungsschiene waagerecht aus- richten 38.
  • Seite 17 EINBAU- UND MONTAGEANLEITUNG TELESKOPSCHIEBETOR „ORPHEUS“ Zweiflügelig - Mehrteilig 4.6 Montage Wandlabyrinthe, Bodenführung und Seilumlenkung 46. Leitblech am Wandlabyrinth ist im- mer unten 47. Rechtes Wandlabyrinth senkrecht nach Abbildung ansetzen 48. Alle vorhandenen Bohrungen nutzen und das Wandlabyrinth festdübeln. 49. Tor vorsichtig schließen! Tor so weit zu schieben, dass alle Labyrinthe und die beiden Flügel in der Mitte...
  • Seite 18 EINBAU- UND MONTAGEANLEITUNG TELESKOPSCHIEBETOR „ORPHEUS“ Zweiflügelig - Mehrteilig 55. Bodenführungen dürfen nicht in die Öffnung ragen! 56. Bodenführungen ist 50 mm von der Vorderkante des Wandlabyrinthes und ca. 100 mm von der Wand ent- fernt 57. Bodenführung verschrauben (2x Schwerlastanker W-HAZ-S) 58.
  • Seite 19 EINBAU- UND MONTAGEANLEITUNG TELESKOPSCHIEBETOR „ORPHEUS“ Zweiflügelig - Mehrteilig 63. Linken Torflügel vollständig öffnen, sodass die Schlagleiste vom Mittel- stoß 35 mm von der Laibung ent- fernt ist! 64. Konsole mit Haftmagneten so unter der linken Laufschiene montieren, dass die Ankerplatte im geöffneten Zustand am Haftmagnet anliegt.
  • Seite 20 EINBAU- UND MONTAGEANLEITUNG TELESKOPSCHIEBETOR „ORPHEUS“ Zweiflügelig - Mehrteilig 73. Verbindungswinkel der Gewichtkäs- ten mit der Laufschiene verschrau- (Flachrundschraube M10x25, U- Scheibe ø10,5, Mutter M10) Für die andere Seite wiederholen 75. Gewichtkästen am Boden in den Bohrungen mit 2 Segmentanker ver- schrauben Für die andere Seite wiederholen...
  • Seite 21 EINBAU- UND MONTAGEANLEITUNG TELESKOPSCHIEBETOR „ORPHEUS“ Zweiflügelig - Mehrteilig 80. Umlenkrolle, wenn vorhan- den, positionieren: Oberkante Umlenkrolle bün- dig mit der Oberkante Lauf- schiene, 90 mm vom Verbin- dungswinkel entfernt 81. Befestigungspunkte anzeich- nen, vorbohren Umlenkrolle montieren (Segmentanker) 82. Zahnriemen / Seil durch Um-...
  • Seite 22 EINBAU- UND MONTAGEANLEITUNG TELESKOPSCHIEBETOR „ORPHEUS“ Zweiflügelig - Mehrteilig 4.10 Montage der Verkleidung, Einstellung des Radialdämpfers und Endlagen 90. Tor öffnen & über Schließgewicht schließen lassen. 91. Schließgeschwindigkeit mittels Messing- schraube am Radialdämpfer einstellen. 92. Schließgeschwindigkeit: 0,3 m/s 93. Tor mindestens 3x öffnen und wieder schließen lassen.
  • Seite 23 EINBAU- UND MONTAGEANLEITUNG TELESKOPSCHIEBETOR „ORPHEUS“ Zweiflügelig - Mehrteilig 101. Laufschiene „Hinten“ zwischen den Stoppern mit Mineralwolle füllen 102. Abdeckleiste an die Laufschiene „Hinten“ anle- gen (Kürzerer Schenkel zur Wand) 103. Zwischen Torblattlabyrinth und Haltewinkel der Abdeckleiste 12mm Luft lassen 104. Abdeckleiste festklemmen 105.
  • Seite 24 EINBAU- UND MONTAGEANLEITUNG TELESKOPSCHIEBETOR „ORPHEUS“ Zweiflügelig - Mehrteilig 109. Dämpfer von der Konsole entfer- 110. Deckenmontage: Schenkel der Laufschienenverklei- dung im Bereich der Dämpferauf- nahme entfernen 111. Tor schließen 112. Konsole mittig nach Abbildung über dem Stoß der Flügel befesti- 113.
  • Seite 25 EINBAU- UND MONTAGEANLEITUNG TELESKOPSCHIEBETOR „ORPHEUS“ Zweiflügelig - Mehrteilig 120. Zahnriemenspanner Konsole auf dem rechten Flügel erst in den 2 vorgebohrten Bohrungen mit Blind- nieten ø4 an das Torblatt montie- 121. Alle vorhandenen Bohrungen der Konsole vorbohren 122. Konsole komplett vernieten Blindnieten ø4...
  • Seite 26 EINBAU- UND MONTAGEANLEITUNG TELESKOPSCHIEBETOR „ORPHEUS“ Zweiflügelig - Mehrteilig 129. Durch die Öffnung der Motorkon- sole führen und um die Zahnrie- menscheibe der Öffnungshilfe le- 130. Platte des Zahnriemenspanners des linken Flügels auf der anderen Seite lösen 131. Zahnriemen zur Schlaufe um den Rundstahl legen 132.
  • Seite 27 4.14 Versiegelung der Tür Wenn eine Tür mit S Anforderung vorhanden ist muss die Tür jetzt versiegelt werden siehe: Einbau- und Montageanleitung Schiebetor ORPHEUS Zusatz Tür – Versiegelung 4.15 Montage der Elektrokomponenten Die Montage der Elektrokomponenten entnehmen Sie der Montageanleitung des jeweiligen Herstellers.
  • Seite 28 1. Stellen Sie sicher, dass sich keine Person oder Gegenstände im Bewegungsbereich des TELESKOPSCHIE- BETOR „ORPHEUS“ befinden. 2. Überprüfen Sie, ob sich das TELESKOPSCHIEBETOR „ORPHEUS“ einwandfrei komplett öffnen und schlie- ßen lässt und kontrollieren sie die Endlagen 3. Überprüfen Sie die Funktionalität der Rauchmelder und der Sicherheitskontaktleiste 4.16.2 Prüfprotokoll...
  • Seite 29 Funktion zu prüfen. Dies ist zu dokumentieren. Sollten während des Betriebes Funktionsstörungen oder Beschädigungen am TELESKOPSCHIEBETOR „ORPHEUS“ auftreten, beauftragen Sie unverzüglich einen Fachbetrieb mit der Begutachtung bzw. Wieder- instandsetzung. Für die fachgerechte Wartung und Instandhaltung des TELESKOPSCHIEBETOR „ORPHEUS“ ist der Eigentümer bzw.
  • Seite 30 Bleichmittel oder Silberputzmittel. Reinigen Sie nichtrostende Oberflächen mit einem feuchten Tuch oder Leder. 6 Demontage und Entsorgung Im Allgemeinen erfolgt der Abbau des TELESKOPSCHIEBETOR „ORPHEUS“ in umgekehrter Aufbaureihen- folge. Sämtliche Bauteile und Elemente sind vor und während des Einbaus gegen Umkippen, Kip- pen und Herabstürzen und Quetschen stetig zu sichern!
