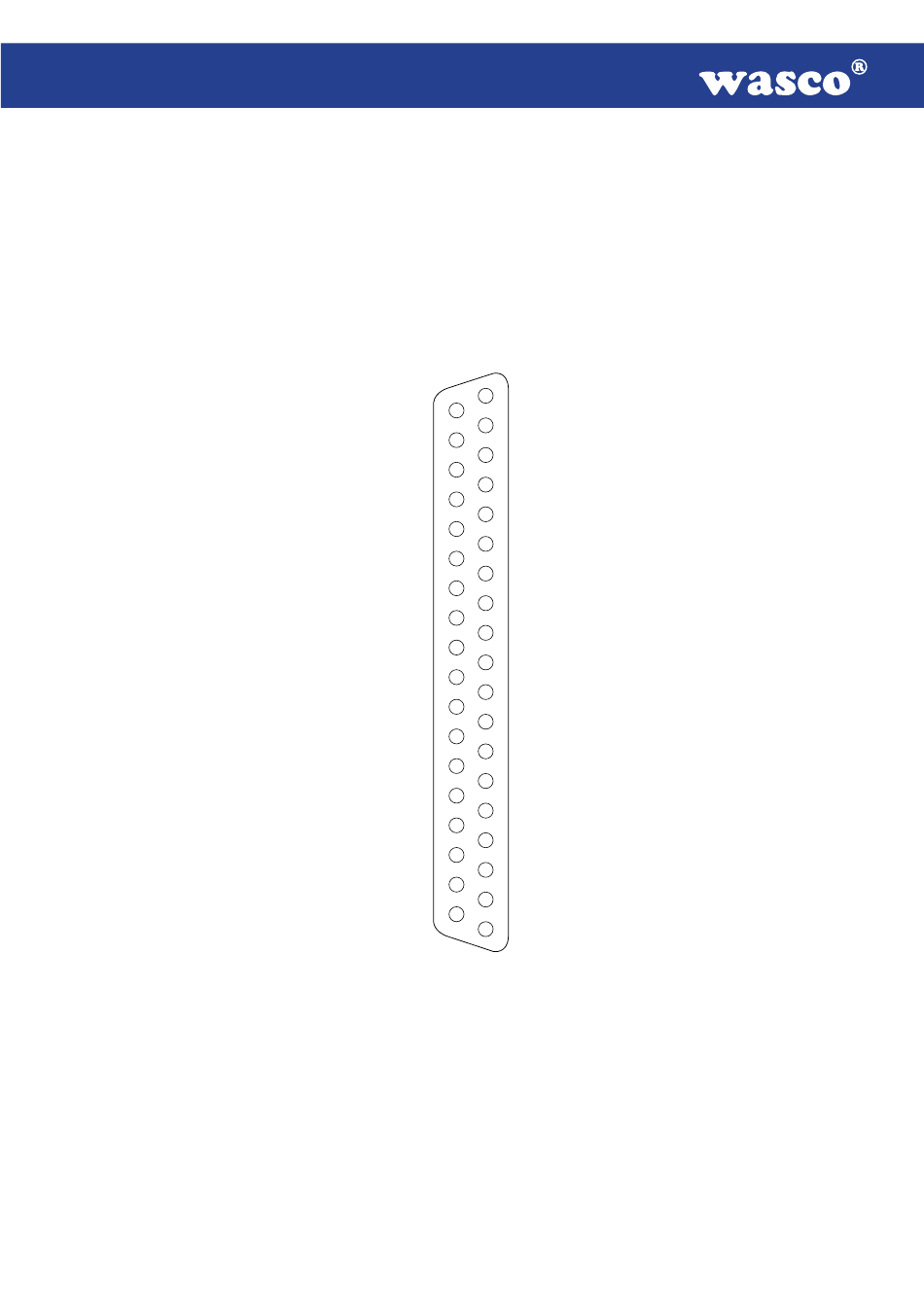

3.4 Steckerbelegung von CN2 auf D-Sub 37 (Steckerverlegungsset)

Vcc:
Interne Versorgungsspannung (+ 5V) des Rechners (nur durch Einlöten einer Induktivität
an L21). Hier niemals eine externe Spannung anlegen.
GND:
Masse des Rechners (nur durch Einlöten einer Induktivität an L22)
NC:
Pin nicht belegt
OPTOIO-PCI16 © 2011 by Messcomp Datentechnik GmbH
EXTENDED
Vcc
19
GND
37
Vcc
18
GND
36
NC
17
IN15-
35
IN15+
16
IN14-
34
IN14+
15
IN13-
33
IN13+
14
IN12-
32
IN12+
13
IN11-
31
IN11+
12
IN10-
30
IN10+
11
IN09-
29
IN09+
10
IN08-
28
IN08+
9
IN07-
27
IN07+
8
IN06-
26
IN06+
7
IN05-
25
IN05+
6
IN04-
24
IN04+
5
IN03-
23
IN03+
4
IN02-
22
IN02+
3
IN01-
21
IN01+
2
IN00-
20
IN00+
1
DV10
10
