Anschluss der Geräte
SINGLE-Kupplung
Vor dem Zusammenkuppeln der beiden Kupplungsteile müssen die Staubschutz-
kappen abgenommen werden (Abb. 1). Danach Kupplungsstecker und Kupplungs-
muffe zusammenführen und leicht in Bajonettverschluss eindrehen (Abb. 2).
Die Muffe anschließend am gerändelten schwarzen Drehkranz greifen und im Uhr-
zeigersinn (Richtung 1) drehen, bis die Kupplung einrastet (Abb. 3). Um eine Ver-
schmutzung zu verhindern, müssen anschließend die beiden Staubschutzkappen
zusammengesteckt werden (Abb. 4).
Das Trennen der Verbindung erfolgt durch Drehen gegen den Uhrzeigersinn
(Richtung 0). Anschließend müssen die Staubschutzkappen direkt wieder aufge-
steckt werden.
Das Kuppeln von Geräten, die mit der SINGLE-Kupplung ausgestattet sind, kann
auch im drucklosen Umlauf erfolgen, solange die angeschlossenen Geräte nicht
betätigt werden.

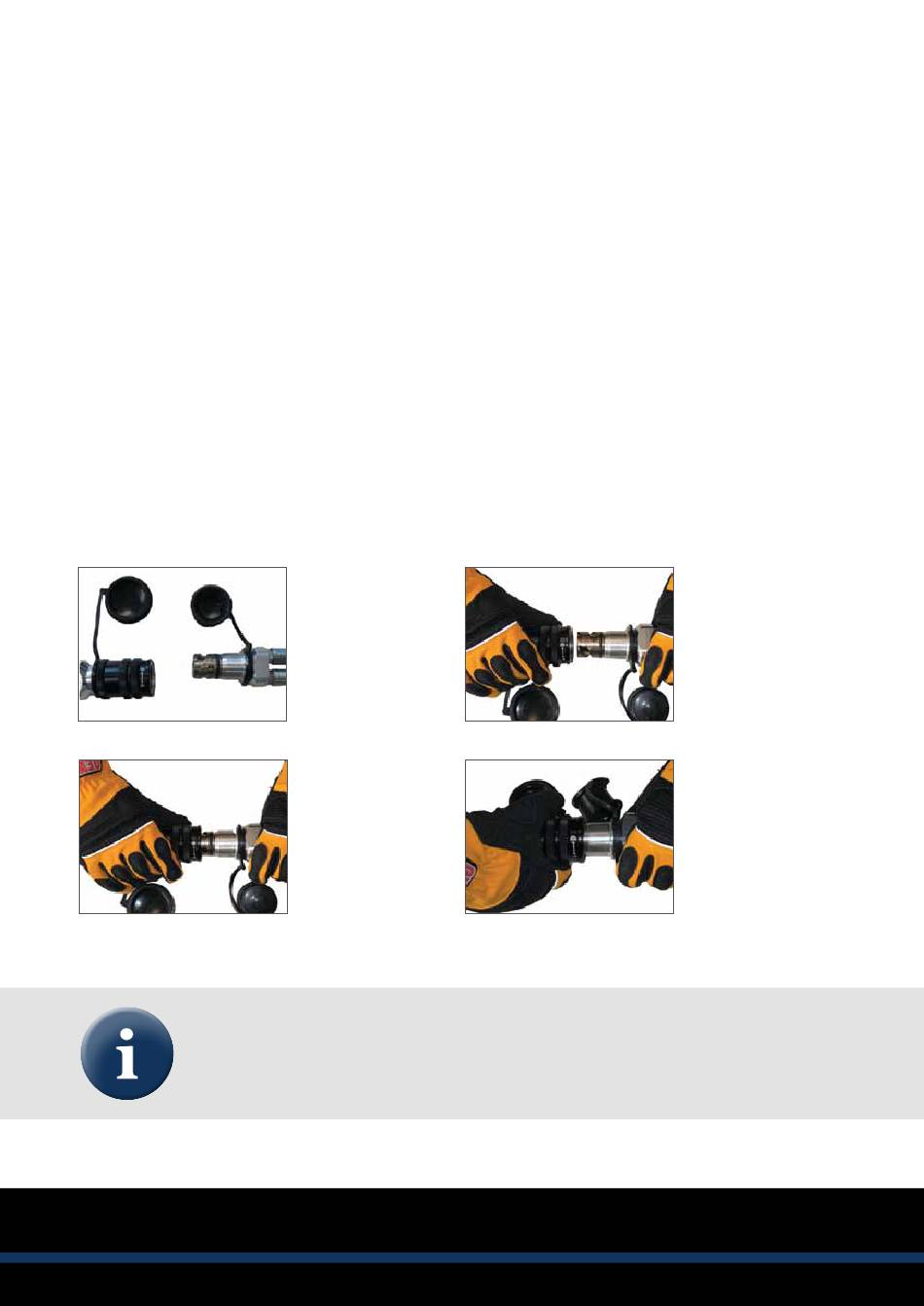

Abb. 1
Abb. 3
HINWEIS!
Bei der Verwendung der SINGLE-Kupplung wird kein Druck-
entlastungsstecker mehr benötigt.
Abb. 2
Abb. 4
