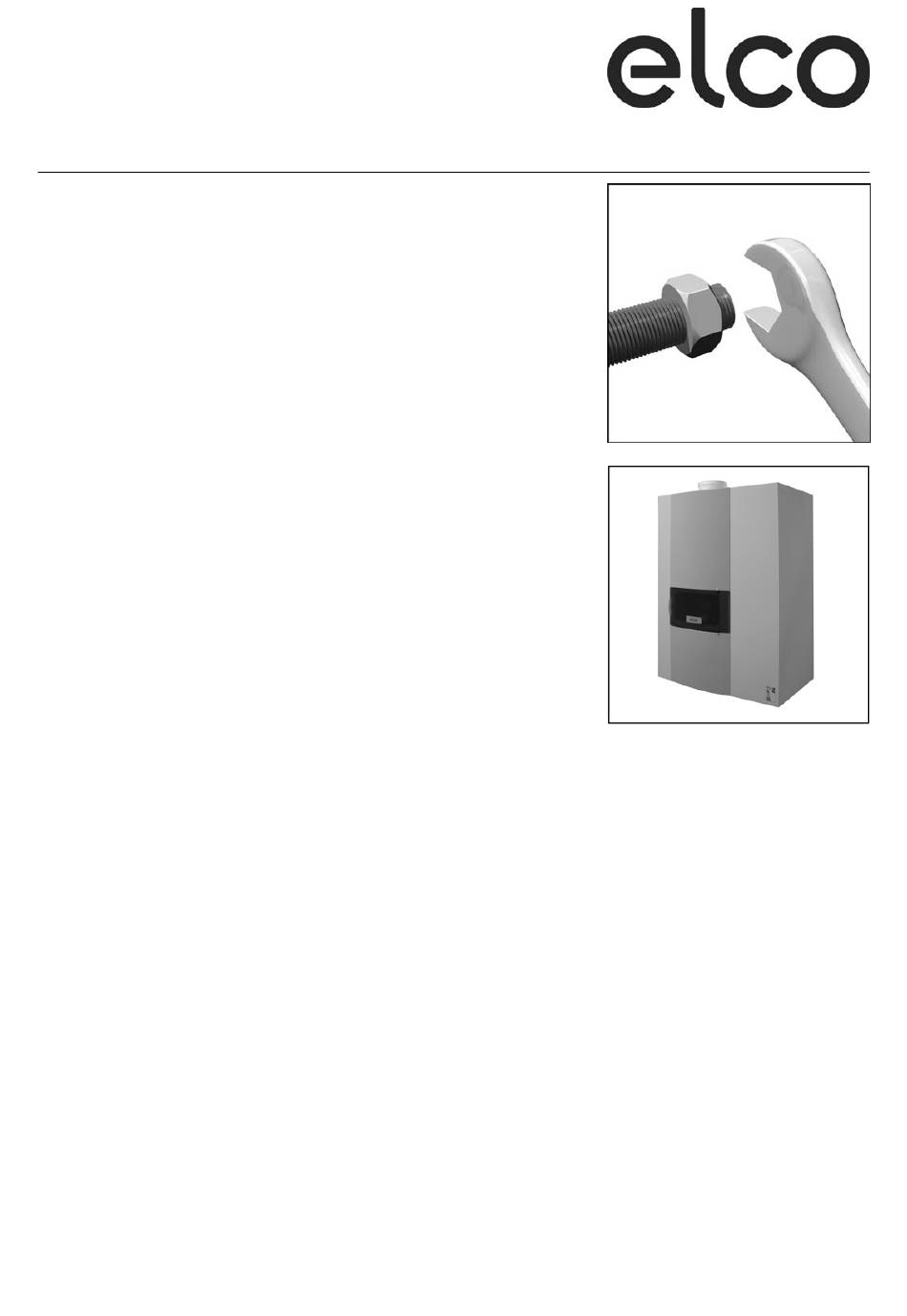

Betriebsanleitung
für die autorisierte Fachkraft
Gas-Brennwertgerät THISION S
07/2011
Art. Nr. 12 095 366
(T30.42800.00)

Werbung

loading

Inhaltszusammenfassung für elco THISION S 9.1

  • Seite 1 Betriebsanleitung für die autorisierte Fachkraft Gas-Brennwertgerät THISION S 07/2011 Art. Nr. 12 095 366 (T30.42800.00)
  • Seite 2 Heizwasserqualität Heizwasserqualität Unbekannte Wasserqualität und Die Zusammensetzung und Qualität Austauschanlagen des Systemwassers haben direkten Häufig sind Stoffe und Zusätze im Einfluss auf die Leistung des gesamten Heizwasser, welche die Funktion und Systems und die Lebensdauer des Lebensdauer des Brennwertgerätes Kessels. Zur Erstbefüllung und Nach- beeinflussen.
  • Seite 3 Produktbeschreibung Funktionsbeschreibung Lieferumfang THISION S Legende: Gasanschluss Gasarmatur Gasbrenner Abgasanschluss STB Abgas 100° C Heizungsvorlauf Kesselvorlauf STB 100° C Heizungsrücklauf Rücklauffühler 10 Zündtrafo 230 V 11 Gebläse 230 V 12 Wärmetauscher/Kondensator 13 Flammenschauloch 14 Schaltfeld mit Mikroprozessor LMU 15 Energiesparpumpe A (nicht bei Typen 30.1-50.1) 16 Automatischer Entlüfter 17 Wasserdruckwächter...
  • Seite 4 Produktbeschreibung Technische Daten Typ THISION S 13.1 17.1 25.1 Zulassung CE CE0085AT0244 CE0085AQ0543 Kategorie DE-I2LL/AT-I2H DE-II2ELL3B/P/ SVGW Nr. 09-027-4 AT-II2H3B/P ÖVGW Nr. G2.777 09-027-4 G2777 Leistung Vollast 80/60°C 13,3 16,9 23,9 40/30°C 14,6 18,3 25,7 Minimal- 80/60°C last 40/30°C Feuerungs- Vollast 13,9 17,4...
  • Seite 5 42,0 27,0 220,0 358,5 82,5 67,5 100,0 82,5 85,0 150,0 Legende: THISION S 9.1-25.1 THISION S 35.1+50.1 Abgasanschluss aussen Ø 80 mm Ø 80 mm Gasanschluss Aussengewinde R 1” R 1” Heizungsvorlauf Aussengewinde R 1“ R 1“ Heizungsrücklauf Aussengewinde R 1“...
  • Seite 6 Montage Aufstellung, Befestigung, Anschlüsse Aufstellung und Abstände Plazierung Das Gerät ist in jedem Fall so zu platzieren, dass Bedienung und War- > 100 > 100 tung problemlos möglich sind. Mindest-Wandabstände seitlich je 10 cm. Mindestabstand nach vorne min. 80 cm (Schrankeinbau ausge- THISION S T HR nommen).
  • Seite 7 Dimensionierung (Richtwerte) Abgasanlagen D 80 / 100 Raumluftabhängig Abgasanlage Kesseltyp Richtungsänderungen Gesamtrohrlänge in Meter (Abgas) D 80 THISION S 9.1 THISION S 13.1 THISION S 17.1 THISION S 25.1 D 100 THISION S 35.1 THISION S 50.1 Abgas- Zuluftsystem AZ, D 80 / 125 und D 110 / 150 Raumluftunabhängig...
