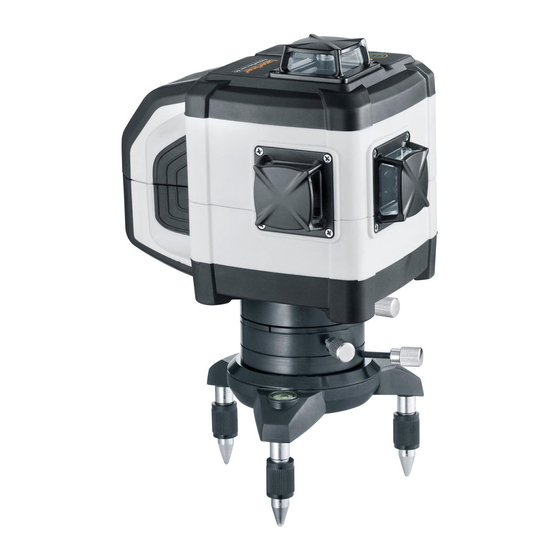

- Seite 1 PrecisionPlane-Laser 3D Pro Laser 1H360° 2V360° 635 nm...
- Seite 2 Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „ Garantie- und Zusatzhinw eise“ . Befolgen Sie die darin ent- haltenen Anw eisungen. Diese Unterlage ist aufzubew ahren und bei Weitergabe der Lasereinrichtung mitzugeben. Funktion / Verw endung Dreidimensionaler Laser mit drei roten 360°-Laserkreisen und adaptierbarem M etall-Sockel –...
- Seite 3 PrecisionPlane-Laser 3D Pro – In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellw ände begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen. – M anipulationen (Änderungen) an der Lasereinrichtung sind unzulässig. – Dieses Gerät ist kein Spielzeug und gehört nicht in die Hände von Kindern.
- Seite 4 Anzahl und Anordnung der Laser H = horizontale Laser V = vertikale Laser S = Neigungsfunktion 1H360° 2V360° Laseraustrittsfenster Akkufach (Unterseite) Anschlussbuchse für Netzteil (12 V / 2000 mA, keine Ladefunktion) 5/8” -Stativgew inde (Unterseite) 5/8“ Gew indestück frei bew eglicher Sockel Dosenlibelle Justierfüße 5/8“...
- Seite 5 PrecisionPlane-Laser 3D Pro AN/AUS-Taste Handempfänger- modus ein / aus / Neigungsfunktion ein Horizontale Laserlinie Vertikale Laserlinien LED Betriebsanzeige / Automatikbetrieb (LED blinkt in der Einrichtphase) LED Handempfängermodus / LED Neigungsfunktion Handhabung Lithium-Ionen Akku Vor dem ersten Einsatz den Akku voll- mitgelieferte Ladegerät einlegen.
- Seite 6 Stromversorgung Lithium-Ionen Akku einlegen Das Akkufach öffnen und Lithium- Ionen Akku gemäß der Abbildung einlegen. Betrieb mit Netz-/ Ladegerät Das Gerät kann mit dem beiliegenden Netz-/Ladegerät betrieben w erden. Der Akku w ird w ährend des Netzbetriebes nicht geladen. Laserlinien positionieren Durch den adaptierbaren M etall-Sockel können die Laserlinien genau positioniert w erden.
- Seite 7 PrecisionPlane-Laser 3D Pro Justierung mit frei Justierung mit bew eglichem Sockel Seitenfeinantrieb Horizontales und vertikales Nivellieren Das Lasergerät anschalten. Jetzt ist die Sensor-Automatik aktiv und nivelliert das Lasergerät automatisch aus. Sobald die Nivellierung abgeschlossen ist und die auto-LED konstant leuchtet, kann horizontal bzw. vertikal nivelliert w erden.
- Seite 8 Neigungsfunktion, bis max 2° M it der Aktivierung der Neigungsfunktion w ird die Sensor-Automatic aus- geschaltet. Dazu die Taste 14 (Neigungsfunktion ein) lange drücken, bis die LED Neigungsfunktion (18) schnell blinkt. Jetzt kann die Neigung motorisch eingestellt w erden. Zur Neigungseinstellung die H- oder V-Taste permanent drücken.
- Seite 9 PrecisionPlane-Laser 3D Pro Verstellen beider Achsen X-Achse: Die LED Neigungsfunktion (18) blinkt schnell. Y-Achse: Die LED Neigungsfunktion (18) blinkt langsam. 3 Sek. 1 Sek. Vertikale Neigung einstellen, bis max 2° (X, Y-Achse) 3 Sek. Neigungsfunktion > 2° Größere Neigungen können mit der optionalen Winkelplatte, Art-Nr. 080.75 angelegt w erden.
- Seite 10 Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik- Altgeräte getrennt gesammelt und entsorgt w erden. Weitere Sicherheits- und Zusatzhinw eise unter: w w w.laserliner.com/ info...
- Seite 11 PrecisionPlane-Laser 3D Pro Kalibrierungsüberprüfung vorbereiten Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in M itte zw ischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind. (Laserkreuz an). Schalten Sie das Gerät ein Zur optimalen Überprüfung bitte ein Stativ verw enden.
- Seite 12 Überprüfung der vertikalen Linie Gerät ca. 5 m vor einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät ein- schalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt innerhalb der Toleranz, w enn die Abw eichung zw ischen Laserlinie und Lotschnur nicht größer als ±...
- Seite 13 PrecisionPlane-Laser 3D Pro Read the operating instructions and the enclosed brochure „ Guarantee and additional notices“ completely. Follow the instructions they contain. This document must be kept in a safe place and if the laser device is passed on, this document must be passed on w ith it.
- Seite 14 – In public areas shield off the laser beam w ith barriers and partitions w herever possible and identify the laser area w ith w arning signs. – Tampering w ith (making changes to) the laser device is not permitted. –...
- Seite 15 PrecisionPlane-Laser 3D Pro Number and direction of the lasers H = horizontal laser V = vertical laser S = slopefunction 1H360° 2V360° Laser output w indow s Rechargeable battery compartment (bottom) Connecting socket for mains adapter (12V / 2000mA, no charging function) 5/8“...
- Seite 16 ON/OFF button Hand receiver mode on / off / slope function ON Horizontal laser lines Vertical laser lines LED status indicator / automatic mode (LED blinks during set-up phase) LED hand receiver mode / Slope function LED Use of lithium-ion rechargeable battery Fully charge the battery before using for it in the supplied battery charger.
- Seite 17 PrecisionPlane-Laser 3D Pro Pow er supply To insert the lithium-ion rechargeable battery Open the battery compartment and insert the lithium-ion battery as illustrated. Operation w ith pow er pack/ battery charger The device can be used w ith the supplied pow er pack/battery charger.
- Seite 18 Alignment w ith Alignment w ith free-moving base vernier adjustment Horizontal and vertical levelling Sw itch the laser device on. The automatic sensor is now active and w ill level the laser device automatically. As soon as device-levelling is completed and the auto LED illuminates continuously, horizontal or vertical object levelling can be carried out.
- Seite 19 PrecisionPlane-Laser 3D Pro Slope function up to max. 2° Activation of the slope function deactivates the automatic sensor. Press and hold button 14 (slope function ON) until the slope function LED (18) flashes rapidly. M otordriven adjustment of the slope can now be carried out. Press and hold the H or V but ton to adjust slope.
- Seite 20 Adjusting both axes X axis: The slope function LED (18) flashes rapidly. Y axis: The slope function LED (18) flashes slow ly. 3 sec. 1 sec. Adjust vertical slope, to a max. of 2° (X, Y axis) 3 sec. Slope function > 2° Steeper slopes can be set using the angle plate, w hich is available as an optional extra (product ref.
- Seite 21 EU. This product is an electric device and must be collected separately for disposal according to the European Directive on w aste electrical and electronic equipment. Further safety and supplementary notices at: w w w .laserliner.com/ info...
- Seite 22 A2 and A3 is the tolerance. If points A2 and A3 are more than 0.15 mm / m, the device is in need of calibration. Contact your authorised dealer or else the UM AREX-LASERLINER Service Department.
- Seite 23 PrecisionPlane-Laser 3D Pro Checking the vertical line Position the device about 5 m from a w all. Fix a plumb bob w ith a line of 2.5 m length on the w all, making sure that the bob can sw ing freely. Sw itch on the device and align the vertical laser to the plumb line.
- Seite 24 PrecisionPlane-Laser 3D Pro SERVICE Umarex GmbH & Co. KG – Laserliner – M öhnestraße 149, 59755 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: +49 2932 638-333 laserliner@umarex.de Umarex GmbH & Co. KG Donnerfeld 2 59757 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: -333...
