SummaCut Schneideplotter

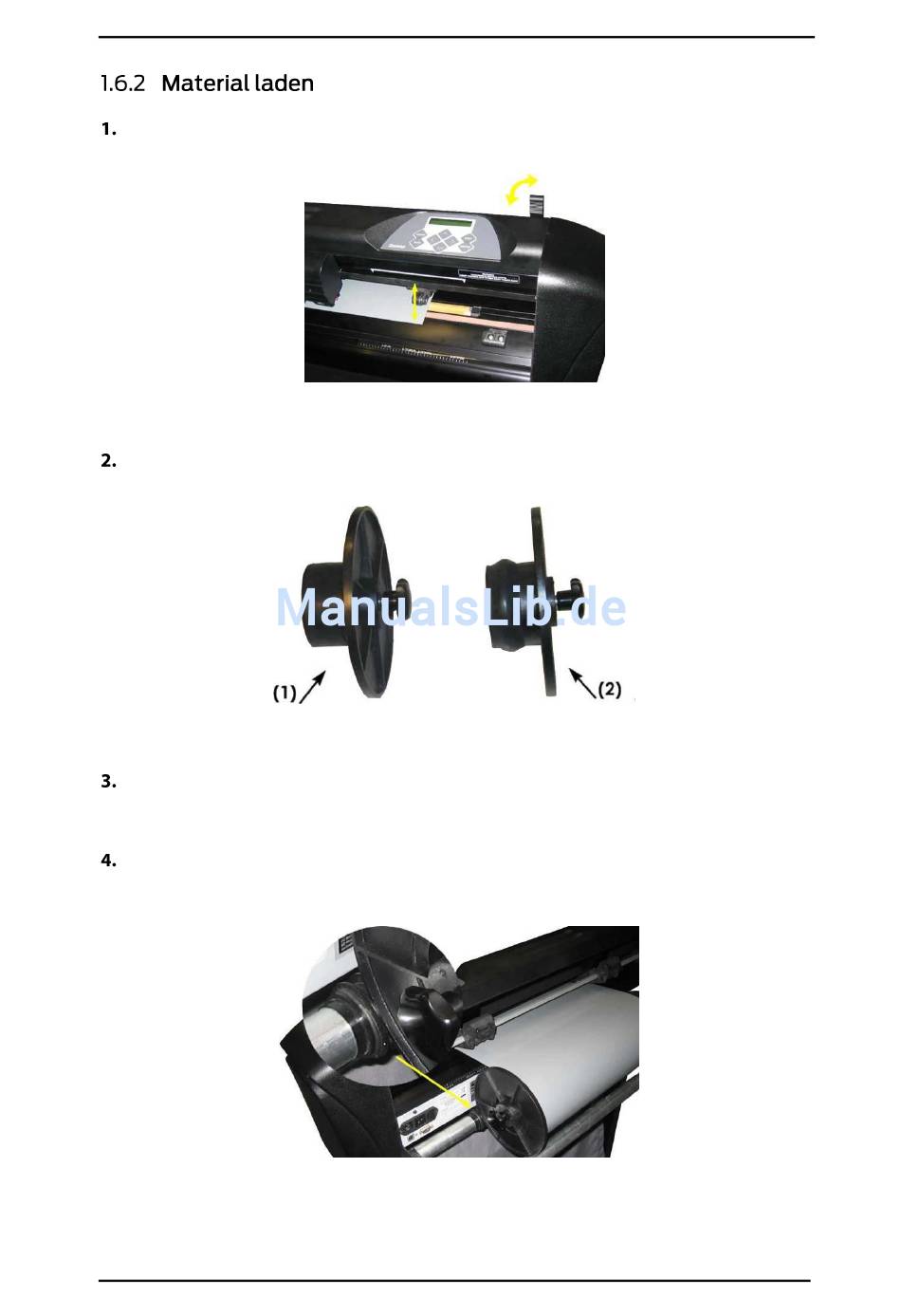

Heben Sie die Andruckrollen mit Hilfe des Andruckrollenhebelarmes, der sich an
der rechten Seite des Schneideplotters, neben dem Bedienfeld befindet.
Lösen Sie die Knöpfe an den beiden Material-Flanschen. Die folgende Abbildung
zeigt einen gelösten Kranz (1) und einen angezogenen Kranz (2).
Führen Sie einen gelösten Kranz in ein Ende der Materialrolle und ziehen Sie den
Knopf an. Überprüfen Sie, ob der Kranz angezogen und damit sicher verankert ist.
Dann machen Sie das gleiche an der anderen Seite der Rolle.
Platzieren Sie die mit dem Spurkranz ausgestattete Rolle auf die Material-
Aufnahmerollen. Setzen Sie die Flansche in die dafür vorgesehene Nut. Die
Führungsringe mit Nut können seitlich an der Rolle bewegt werden.
1-18
POSITIONIERUNG MEDIAFLANSCHE DES SCHNEIDEPLOTTERS
Einstellungen
ABB 1-16
1-16
ANDRUCKROLLENHEBEL
ABB 1-17
1-17
MATERIALKRANZ
ABB 1-18
Benutzerhandbuch
1-19
