Über dieses Dokument Dokument Übersicht Dieses Dokument beschreibt die Installation und Konfiguration der unterschiedlichen STENTOFON IP Hauptsprechstellen, inklusive Zubehörteile wie IP DAK-48 Tastenmodul, Schwanenhalsmikrofon und Handhörer. Revisions Informationen Rev. Datum Autor Kommentare 3 Feb 2010 Published Revised gooseneck mic 6 April 2010 illustration &... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Einführung ............................5 1.1 Überblick Leistungsmerkmale ....................5 1.2 IP Tisch-Hauptsprechstelle ..................... 6 1.3 IP Reinraum-Hauptsprechstelle ....................6 1.4 IP Einbau-Hauptsprechstelle ....................7 1.5 IP DAK-48 Tastenmodul ......................7 1.6 IP Dual Display Sprechstelle ....................8 1.7 IP Hauptsprechstellen Kit ......................9 2 Installation ............................ - Seite 4 Abbildungen Abb. 1 STENTOFON Sicherheits Kommunikationssystem .............. 5 Abb. 2 IP Tisch-Hauptsprechstelle Tasten & Funktionen ..............6 Abb. 3 IP Einbau/Reinraum Hauptsprechstelle Tasten & Funktionen ..........7 Abb. 4 IP Dual Display Sprechstelle Tasten & Funktionen ............... 8 Abb. 5 RJ45 Ports an einer IP Tisch-Hauptsprechstelle ..............
-
Seite 5: Einführung
Einführung Die STENTOFON IP Hauptsprechstellen sind für den Betrieb an einem AlphaCom XE Audioserver, der das Herz des Stentofon Sicherheits Systems ist vorgesehen. Die Kommunikation zwischen einem AlphaCom XE Audioserver und einer IP Hauptsprechstelle erfolgt über das STENTOFON CCoIP ®... -
Seite 6: Ip Tisch-Hauptsprechstelle
IP Tisch-Hauptsprechstelle ● Bestell Nr. 1008001000 (mit Handhörer), 1008000000 (ohne Handhörer) Die IP Tisch-Hauptsprechstelle ist vielseitig einsetzbar und bietet ein großes leuchtstarkes Display mit Hintergrundbeleuchtung zur Anzeige aller Informationen. Zehn Direkt Ruftasten (DAK) können frei mit Rufnummern von Teilnehmern, Gruppenrufen, Audio-/ Funkkanälen, Lautsprecherzonen, Türöffnerfunktionen usw. -
Seite 7: Ip Einbau-Hauptsprechstelle
Indicator LEDs Manual Speech Direction Control Cancel/Private Microphone STENTOFON Indicator LED Abb. 3 IP Einbau/Reinraum-Hauptsprechstelle Tasten & Funktionen IP DAK-48 Tastenmodul ● Bestell Nr. 1008010100 Das IP DAK-48 Modul erweitert die IP Einbau Hauptsprechstelle mit zusätzlichen DAK-Tasten und optischen Anzeigen (LED’s) und ist somit die ideale Lösung für Kontrollräume. -
Seite 8: Ip Dual Display Sprechstelle
IP Dual Display Sprechstelle ● Bestell Nr. 1008007000 Die IP Dual Display Sprechstelle wurde spezielle für Anwendungen im Bank- und Finanzbereich sowie Büroumgebungen entwickelt, ist aber auch als Leitstandsprechstelle in Kontrollräumen einsetzbar. Durch die kompakte Bauform kann die Sprechstelle auch auf Tischen mit wenig Platz aufgestellt werden. -
Seite 9: Ip Hauptsprechstellen Kit
IP Hauptsprechstellen Kit ● Bestell Nr. 1008093000 Der IP Hauptsprechstellen Kit besteht aus dem gleichen IP Board, das auch in den Hauptsprechstellen verwendet wird. Es wurde entwickelt, um eigene IP Sprechstellen herzustellen, die ebenfalls in schwierigen Umgebungsbedingungen eingesetzt werden können. Der Kit bietet eine Ausgangsleistung von 1,5 Watt. -
Seite 10: Installation
Installation Einführung Die nachfolgende Tabelle zeigt einen Überblick über die an einer STENTOFON IP Hauptsprechstelle vorhandenen Anschlüsse. 10/100 Mbps RJ45 Port für LAN (Uplink) Verbindung. Unterstützung von PoE (802.3af) über Signal- oder Reserveadern. 10/100 Mbps RJ45 Port für externe Geräte wie PC oder IP Kamera Handhörer Anschluss... -
Seite 11: Handhörer
● Stecken Sie den RJ11 Stecker des Handhörers in den unteren der beiden RJ11 Anschlüsse an der Sprechstelle. Handset IP Flush Master Station Dual RJ11 Ports RJ11 Plug STENTOFON Abb. 8 Installation des Handhörers A100K10788 IP Hauptsprechstellen Installation & Konfiguration... -
Seite 12: Headset
Headset Die IP Einbau Hauptsprechstelle besitzt einen RJ11 Port für den Anschluss eines optionalen Headsets. " STENTOFON liefert keine speziellen Headsets. Sie können Fabrikate beliebiger Hersteller mit RJ11 Stecker verwenden. Um ein Headset anzuschliessen, stecken Sie den RJ11 Stecker des Headsets in den oberen der beiden RJ11 Anschlüsse an der Sprechstelle. -
Seite 13: Schwanenhalsmikrofon

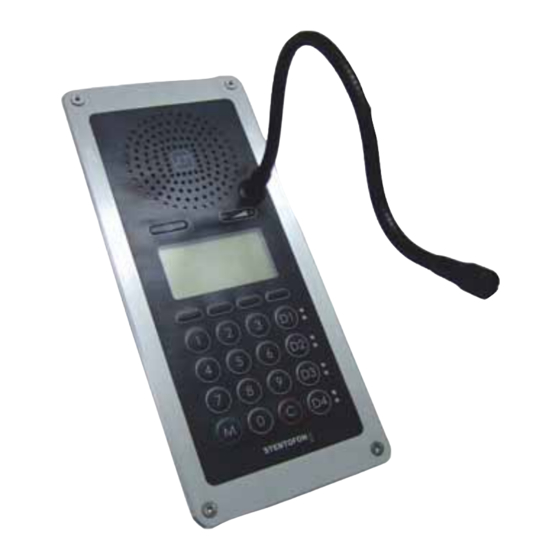

Schwanenhalsmikrofon ● Bestell Nr. 1008097500 Für die Installation des optionalen Schwanenhalsmikrofons gehen Sie wie folgt vor: 1. Entfernen Sie die Abdeckung der Befestigungsöffnung von der Frontplatte. 2. Stecken Sie das Anschlusskabel und das Mikrofon durch die Öffnung und befestigen Sie die mitgelieferte Distanzscheibe und Mutter. 3. -
Seite 14: Mikrofonmodul Für Ip Dual Dispaly Station
Mikrofonmodul für IP Dual Display Station ● Bestell Nr. 1007007010 Um das Mikrofonmodul zu installieren, gehen Sie wie folgt vor: 1. Drehen Sie die Sprechstelle um, dass die Unterseite zu Ihnen zeigt. 2. Fixieren Sie das Mikrofonmodul in den Kunststoff Befestigungen an der Seite der Sprechstelle. -
Seite 15: Ip Dak-48 Tastenmodul
IP Flush Master Station IP DAK-48 Unit IP DAK-48 Unit RJ45 - RJ45 Cable RJ45 - RJ45 Cable STENTOFON STENTOFON STENTOFON Abb. 12 Installation des IP DAK-48 Tastenmoduls Um ein zusätzliches DAK Tastenmodul anzuschalten, verbinden Sie dieses mit dem RJ45-RJ45 Kabel über den freien Port des bereits installierten Moduls. -
Seite 16: Konfiguration
Konfiguration Es gibt zwei Möglichkeiten eine IP Hauptsprechstelle zu konfigurieren: ● Über die Tastatur der Sprechstelle ● Die Konfiguration über einen Web Browser Zur Konfiguration der Sprechstelle sind zumindest folgende drei Parameter anzupassen: ● AlphaCom IP Adresse ● Hauptsprechstellen - Rufnummer ●... -
Seite 17: Konfiguration Über Web Browser
AlphaCom Settings Geben Sie die Adresse des AlphaCom XE Servers an dem die Sprechstelle registriert werden soll und die Rufnummer ein. Wird keine Rufnummer eingegeben, wird die Station mit der MAC-Adresse registriert. Back Load defaults Damit können die Standard Werkseinstellungen geladen werden. Press to set. -
Seite 18: Ccoip Konfiguration
Zur Anmeldung am Webserver folgende Schritte durchführen: 1. Klicken Sie auf Login 2. Geben Sie den Usernamen ein, Standard: admin 3. Geben Sie das Passwort ein, Standard: alphaadmin Anschließend öffnet sich die Station Info Seite, auf der die aktuelle IP Hauptprechstellen Konfiguration inklusive der MAC Adresse angezeigt wird die in der AlphaPro Programmierung benötigt wird. -
Seite 19: Erweiterte Konfigurations Optionen
Erweiterte Konfigurations Optionen " Die nachfolgenden Konfigurations Einstellungen sind optional und für eine Basis- funktionalität nicht notwendig. 3.3.1 Noise Reduction Die aktive Hintergrund-Geräusch-Unterdrückung (Noise Reduction) verwendet neueste Algorithmen zur Signalanalyse und Bearbeitung direkt in der IP Sprechstelle. Diese Algorithmen suchen und identifizieren das Störsignal(z.B. -
Seite 20: Vlan
IEEE 802.1Q — oder auch in Kurzform dot1q — beschreibt die Verwendung dieses Protokolls und wie dieses in Netzwerke implementiert wird. " STENTOFON IP Sprechstellen unterstützen das 802.1Q Protokoll ab Firmware Version 01.09.3.0. User interface VLAN wird im Web Interface der STENTOFON IP Hauptsprechstelle konfiguriert. - Seite 21 Enable VLAN Mit dieser Option wird bestimmt ob 802.1Q verwendet wird oder nicht. Ist die Funktion aktiviert(enabled) ist der eingebaute Switch für VLAN aktiviert. Wählen dazu YES oder NO in der Menüleiste. Port specific VLAN rules and tagging options Mit diesen Einstellungen ist es möglich festzulegen, wie nicht gekenn- zeichnete Pakete mit bestimmeter VLAN ID und Priorität, an welchen Port zugewiesen werden sollen.
-
Seite 22: Netzwerk Zugriffs Kontrolle
Authentifizierung von Netzwerkgeräten festgelegt, die Zugriff auf ein LAN bekommen sollen, oder abgelehnt werden, wenn die Authentifizierung fehlschlägt. " STENTOFON IP Sprechstellen unterstützen 802.1X ab Firmware Ver. 01.09.3.0. User interface Die 802.1X Netzwerk Zugriffs Kontrolle wird über das Web Interface der IP Sprechstelle konfiguriert. - Seite 23 In der Auswahlliste kann die jeweils benötigte Methode zur Authentifizierung ausgewählt und konfiguriert werden. Die unterschiedlichen Authentifizierungs Methoden sind: ● MSCHAPV2 ● PAP ● MD5 ● TTLS with PAP ● PEAP with MSCHAPV2. MSCHAPV2 und MD5 verschlüsseln das Passwort. PAP arbeitet ohne jede Verschlüsselung. TTLS with PAP und PEAP with MSCHAPV2 verschlüsseln den Usernamen und das Passwort.
-
Seite 24: Software Upgrade
Benötigte Hilfsmittel Bei beiden Upgrade Methoden wird ein TFTP Server und ein aktuelles Software Image File benötigt, das Sie bei ihrem STENTOFON Händler anfordern können. Während des Upgrade Vorgangs, verbindet sich die Sprechstelle automatisch mit dem TFTP Server und lädt die Software. -
Seite 25: Upgrade Über Alphacom Xe Audioserver
4. Geben Sie die IP Adresse des TFTP Servers (eigene PC Adresse) 5. Geben Sie den Namen des Software Image files (inklusive .bin) ein 6. Geben Sie die CRC Checksum (Prüfsumme, zu finden in der Textdatei) ein 7. Klicken Sie auf Save settings um die Eingaben zu speichern Anschließend versucht die Sprechstelle die Verbindung zum TFTP Server herzustellen. - Seite 26 Während des Upgrades einer IP Sprechstelle ist die 802.1X Authentifizierung " nicht aktiv. Somit ist die 802.1X Reauthentifizierung aktiviert und wird während des Upgrades durchgeführt, wodurch die IP Sprechstelle die Verbindung verlie- ren kann (abhängig von der Konfiguration wenn die Authentifizierung fehlschlägt). Verliert die IP Sprechstelle die Verbindung zum TFTP Server, erfolgt kein Up- grade der Software.
-
Seite 27: A: Hauptsprechstellen Anschlüsse
A: Hauptsprechstellen Anschlüsse AUX IP LED3 LED6 LED4 MICROPHONE Abb. 15 Anschlüsse Hauptsprechstellen RJ45 LAN Anschluss für 10/100 Mbit Ethernet Verbindung. Die Sprechstelle kann über diesen Anschluss versorgt werden, wenn das Netzwerk - Power over Ethernet (PoE) - zur Verfügung stellt. Der Anschluss besitzt zwei LEDs, wobei die rechte (R) LED die Ethernet Geschwindigkeit und die linke (L) LED die Verbindung und Datenverkehr anzeigt. - Seite 28 KEY1 6-polige steckbare Schraubklemme für Eingänge und LED-Anzeigen. KEY2 Pin 1/4 Eingang 1 KEY3 Pin 2/4 Eingang 2 Pin 3/4 Eingang 3 Pin 5/6 Sprechstellen LED für Anruf- und Status. 18-poliger ZIF-Verbinder für Tastatur Anschluss Die Tastatur kann bis zu 10 Zifferntasten, M und C Taste, 10 DAK-Tasten, 10 Zusatztasten, Lautstärke +/- und dimmbare Helligkeit +/- Tasten haben, die in einer Matrix wie dargestellt verbunden sind.
- Seite 29 Dual RJ11 für Handhörer und Headset. Ein Handhörer kann optional auch über J11, J12 und J13 angeschlossen werden. Handhörer: Pin 1 Mikrofon + Pin 2 Lautsprecher + Pin 3 Lautsprecher- (0 V) Pin 4 Mikrofon - Pin 5 Gabel-Schalter (wird mit Pin 3 gemeinsam benutzt) Pin 6 PTT (Funktion je nach Softwareversion) Headset:...
-
Seite 30: B: Sprechstellen Led Anzeigen
B: Sprechstellen LED Anzeigen B.1 Sprechstellen LED LED4 - Rote 5 mm LED auf der Platinenrückseite, zu sehen durch die Frontplatte. Blinking der LED jede Sekunde - Sprechstelle hat keine Verbindung zum AlphaCom XE Server. Mögliche Ursachen: - Keine Verbindung zum LAN - Falsche AlphaCom XE IP Adresse konfiguriert - Falsche IP Adresse - Kein Gateway oder falscher Gateway zu AlphaCom Xe konfiguriert... -
Seite 31: Power Led
B.3 Power LED LED6 – Gelbe SMD LED auf der Platine. Leuchtet: 13 V Spannungserzeugung OK Kein Licht: 13 V Fehler in der Spannungserzeugung, wenn keine anderen LEDs leuchten. Mögliche Ursachen: - 24 VDC oder PoE nicht angeschlossen - Fehlerhafte Platine B.4 LAN LEDs Diese LEDs befinden sich an den LAN (P1) und AUX (P2) RJ45 Ports. -
Seite 32: C: Abmessungen & Installationsanleitung
C: Abmessungen & Installationsanleitung Abmessungen Gewicht (BxHxT) IP Tisch-Hauptsprechstelle mit 225 x 176 x 75 mm 0.7 kg Handhörer IP Tisch-Hauptsprechstelle 168 x 176 x 75 mm 0.5 kg IP Einbau-Hauptsprechstelle 125 x 280 x 33 mm 0.63 kg IP Reinraum-Hauptsprechstelle 125 x 280 x 30 mm 0.63 kg IP Dual Display Sprechstelle... -
Seite 33: Ip Tisch-Hauptsprechstelle
C.3 IP Tisch-Hauptsprechstelle Abb. 18 IP Tisch-Hauptsprechstelle - Abmessungen C.4 IP Tisch-Hauptsprechstelle Wandmontage Abb. 19 IP Tisch-Hauptsprechstelle Wandmontage A100K10788 IP Hauptsprechstellen Installation & Konfiguration... -
Seite 34: Ip Einbau-Hauptsprechstelle
C.5 IP Einbau-Hauptsprechstelle CUT OUT HOLE RJ45 ETHERNET RJ11 HANDSET HEADSET I/O LOCAL POWER 4.2MM HOLES Abb. 20 IP Einbau Hauptsprechstelle - Abmessungen www.vingtor.com C.6 IP Einbau-Hauptsprechstelle und Handhörer Einbaugehäuse Metallgehäuse für Einbau- und Aufbaumontage, sowie des Handhörers sind für die IP Einbau-Hauptsprechstellen verfügbar. Backbox for Handset Backbox for Flush Mount Station Backbox for Surface Mount Station... -
Seite 35: Ip Reinraum-Hauptsprechstelle
C.7 IP Reinraum-Hauptsprechstelle Ø 21,8 mm (x10) 5 x12 mm (x3) Abb. 22 Einbaugehäuse für IP Reinraum-Hauptsprechstelle C.8 Montage & Demontage der IP Reinraum- Sprechstelle Die Sprechstelle wird sicher mit vier mitgelieferten Kunststoff Halterungen am Einbaugehäuse befestigt. Um die Sprechstelle zu montieren: 1. -
Seite 36: Ip Dual Display Sprechstelle
Zur Demontage der Sprechstelle beachten Sie bitte nachfolgende Anweisungen genau: 1. Verwenden Sie einen Schlitz-Schraubendreher um die Befestigungsbolzen an jeder Ecke anzuheben. 2. Sind die Befestigungsbolzen gelöst, können Sie die Sprechstelle vorsichtig aus dem Einbaugehäuse herausheben. 1 Vorsicht! Heben Sie die Sprechstelle nicht nur an einer Ecke an, weil die Befestigungen sonst brechen können. -
Seite 37: Ip Hauptsprechstellen Kit
C.10 IP Hauptsprechstellen Kit 82 mm 4 mm DISPLAY on front side PCB rear side 26 mm 6 mm 78 mm 88 mm Abb. 26 IP Hauptsprechstellen Kit - Abmessungen A100K10788 IP Hauptsprechstellen Installation & Konfiguration... -
Seite 38: D: Wiederherstellen Der Werkseinstellungen
D: Wiederherstellen der Werkseinstellungen Eine IP Hauptsprechstelle muss unter Umständen auf die Werks- einstellungen zurückgesetzt werden, wenn das Passwort für den Webserver vergessen wurde. ● Schalten Sie 24 VDC an die Steckerleiste P3 Pin 5/6 an, um die Sprechstelle mit Spannung zu versorgen. Sprechstellen mit Display - Main menu - Station info -- >... -
Seite 39: E: Hauptsprechstellen Spezifikationen
2 x RJ45 (Ethernet) 10/100 Mbps IP Protokolle IP v4 - TCP - UDP - HTTPS – TFTP - RTP - RTCP -DHCP - SNMP - DiffServ - TOS – STENTOFON CCoIP® LAN Protokolle Power over Ethernet (IEEE 802.3 a-f), VLAN (IEEE 802.1pq), Network Access Control (IEEE 802.1x), STP (IEEE 802.1d), RSTP (IEEE 802.1d-2004) -
Seite 40: Ip Einbau-Hauptsprechstelle
Steckbare Schraubklemmen (Audio, I/O und lokale Spannungsversorgung) IP Protokolle IIP v4 - TCP - UDP - HTTPS – TFTP - RTP - RTCP -DHCP - SNMP - DiffServ - TOS – STENTOFON CCoIP® LAN Protokolle Power over Ethernet (IEEE 802.3 a-f), VLAN (IEEE 802.1pq), Network Access Control (IEEE 802.1x), STP (IEEE 802.1d), RSTP (IEEE 802.1d-2004) -
Seite 41: Ip Dual Display Sprechstelle
Power over Ethernet, IEEE 802.3 a-f, Class 0, Ruhezustand 4W, max. 8W IP Protokolle IP v4 - TCP - UDP - HTTPS – TFTP - RTP - RTCP -DHCP - SNMP - DiffServ - TOS – STENTOFON CCoIP® LAN Protokolle Power over Ethernet (IEEE 802.3 a-f), VLAN(IEEE 802.1pq), Network Access Control (IEEE 802.1x), STP (IEEE... -
Seite 42: F: Standard Funktions-Rufnummern
F: Standard Funktions-Rufnummern Leistungsmerkmal-Funktion Aktion Programmierung einer Direktwahltaste 784 + Nummer + DAK Taste drücken Einen Teilnehmer anrufen Wählen der Rufnummer Hoher Lärmpegel im Hintergrund M-Taste während Sie sprechen Beenden eines Gesprächs Wahlwiederholung 9532 Sammelruf 84 + M-Taste während Sie sprechen Gruppenruf 85-89 + M-Taste während Sie sprechen Antwort auf einen Sammel-/ Gruppenruf... - Seite 43 Notizen A100K10788 IP Hauptsprechstellen Installation & Konfiguration...
