Oranier Pori 7 II Bedienungs- Und Montageanleitung
Vorschau ausblenden
Andere Handbücher für Pori 7 II:
- Aufstellungs- und bedienungsanleitung (8 Seiten)
Verwandte Anleitungen für Oranier Pori 7 II
Inhaltszusammenfassung für Oranier Pori 7 II
- Seite 1 Bedienungs- und Montageanleitung für Kaminofen Manuel d’installation et d´utilisation pour poêle à bois ORANIER Pori 7 II 2904184000 · 1025...
- Seite 2 5.7 Maximale Aufgabemenge und Luftein- stellung bei NWL 5.8 Ascheentleerung 5.9 Reinigung und Pflege 5.10 Schornsteinbrand 6. Raumheizvermögen (DIN 18893) ORANIER-Werksgarantie CE-Kennzeichnung Geräte-Kenndaten* Umschlagseite hinten *Bitte beachten Sie: Bitte geben Sie bei Ersatzteilbestellungen und eventuellen Servicefällen immer die Modellnummer für Ihre Geräte-Variante mit an. Markieren Sie am besten gleich jetzt die jeweilige Ausführung Ihres neuen Kaminofens im dafür vorbereite-...
- Seite 3 Sie zum Kauf eines vorbereiten und die benötigten Ersatzteile bereit- ORANIER-Kaminofens! stellen kann, benötigen wir folgende Informationen: ORANIER-Kaminöfen bieten Ihnen ausgereifte und 1. Ihre genaue Anschrift zuverlässige Technik, Funktionalität und anspre- chendes Design. 2. Ihre Telefon- und ggf. Telefaxnummer Sollten Sie trotz unserer sorgfältigen Qualitäts-...
- Seite 4 Diese Feuerstätte darf nicht verändert werden! Der Erwerber und Betreiber eines Kaminofens ist verpflichtet, sich an Hand dieser Anleitung über die richtige Handhabung zu informieren. Unsere Gewähr für eine einwandfreie Funktion erlischt sofort, wenn die nachfolgenden Richtlinien und Anwei- sungen nicht beachtet werden. Wir danken für Ihr Verständnis! Bitte beachten Sie: Prüfen Sie vor Aufstellung und Betrieb unbedingt, ob evtl.

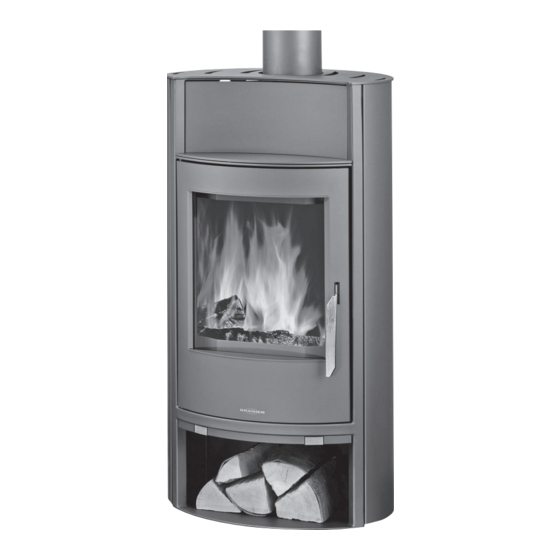

- Seite 5 1. Beschreibung Abb. 1 Obere Rauchrohröffnung Der Kaminofen besteht aus einer geschweiß- ten Stahlkonstruktion. Im Mittelteil befindet sich der mit Schutzplatten ausgekleidete Feu- erraum. Unter einem stabilen Gussrost befin- Hintere Rauch- det sich der Aschekasten. Darunter befindet rohröffnung sich ein Holzlagerfach. Oberhalb des Feuer- raums ist ein Warmhaltefach angeordnet.
- Seite 6 2.2 Bauart 3. Rauchrohranschluss und Aufstellung des Kaminofens Die in dieser Anleitung beschriebene Kamin- ofen-Serie entspricht der „Bauart 1“. 3.1 Rauchrohranschluss Kaminöfen dieser Bauart verfügen über mit einem Federmechanismus versehene, selbst- Ihr Kaminofen kann wahlweise nach oben oder schließende Türen und sind ausschließlich für nach hinten angeschlossen werden.
- Seite 7 3.2 Aufstellung des Kaminofens Achtung! Bei der Aufstellung müssen die Brandschutz- Beachten Sie in jedem Fall regeln nach FeuVo (Mindestabstände; siehe zu Ihrer eigenen Sicherheit Abb. 2) eingehalten werden. die erforderlichen Mindest- FeuVo („Verordnung über Feuerungsanlagen abstände zu Aufstellwänden, und Brennstofflagerung“, kurz: Feuerungsver- brennbaren Einrichtungsge- ordnung) ist die rechtliche Grundlage für das genständen und zum Schutz...
- Seite 8 4. Technische Daten Kaminofen Typ: Pori 7 II Abgasmassenstrom: 6,5 g/s Bauart: Förderdruck bei NWL: 12,0 Pa Nennwärmeleistung: 6,5 kW Abgastemperatur am Stutzen: 330 °C Wärmeleistungs- bereich: 3,6 - 7,4 kW Ø Rohrstutzen: 150 mm Raumheizvermögen Zugelassene DIN 18893 max.
- Seite 9 5. Betrieb des Kaminofens Achtung! Durch den Ab- brand Brennmaterial 5.1 Allgemeine wird Wärmeenergie frei, die Sicherheitshinweise zu einer starken Erhitzung der Oberflächen, Feuerraum- Für den sicheren Betrieb Ihres Kaminofens türen, Bediengriffe, Sichtscheibe und sind folgende Sicherheitsinweise unbe- Rauchrohre führt. Die Berührung dieser dingt zu beachten: Teile ohne entsprechenden Schutz oder Der Kaminofen darf nur nach dieser Bedie-...
- Seite 10 5.3 Geeignete Brennstoffe 5.4 Inbetriebnahme Der Kaminofen ist zur Verbrennung von na- - Primär- und Sekundärluftregler maximal turbelassenem Scheitholz, Holzbriketts und öffnen! Achten Sie darauf, dass eine evtl. im Braunkohlebriketts geeignet. Verbindungsstück eingebaute Drosselklappe Klassisches Kaminholz ist Buche und Birke. ebenfalls vollständig geöffnet ist.
- Seite 11 5.5 Heizen mit Braunkohlebriketts 5.7 Maximale Aufgabemengen und Luftein- stellung bei Nennwärmeleistung (NWL) - Erzeugen Sie zunächst eine Grundglut mit Holz. Für Brennstoff Holz: - Legen Sie dann 2-3 Braunkohlebriketts quer Brennstoffmenge: 3 Scheite, 33 cm in den Feuerraum. Das dritte Brikett darf oben- auf liegen.
- Seite 12 5.9 Reinigung und Pflege Hinweis: Die Oberflächen des Ofens dürfen nicht mit Achtung! „scharfen“ Putzmitteln ge- Der Kaminofen darf nur im reinigt werden. Verwenden vollständig erkalteten Zu- Sie lediglich ein sauberes, stand gereinigt werden! trockenes Staubtuch. 5.10 Schornsteinbrand Jährlich mindestens einmal, im Bedarfsfall auch häufiger, sollten die Ruß- und Ascheabla- Wird ungeeigneter oder zu feuchter Brennstoff gerungen im Rauchrohr, sowie im Feuerraum...
- Seite 13 Wir haften nicht für mittelbare und unmittelbare Schä- Wir haften nicht für mittelbare und unmittelbare Schä- längert sich die Garantiezeit weder für das ORANIER- längert sich die Garantiezeit weder für das ORANIER- den, die durch die Geräte verursacht werden. Dazu den, die durch die Geräte verursacht werden.
- Seite 14 Table des matières F Introduction Garantie Service après-vente / pièces de rechange Marquage CE Élimination des emballages Identification de l’appareil* Voir au dos de ce manuel 1. Description 2. Généralités et mises en garde 2.1 Prise d’air extérieur 2.2 Type de poêle 3.
- Seite 15 Les poêle Oranier ! matériaux utilisés ont été choisis en fonction Les poêles Oranier vous offrent une technologie de de critères écologiques et sont facilement re- pointe mûrie et fiable et allient une parfaite fonc- cyclables.
- Seite 16 L’appareil ne doit en aucun cas subir de modifications ! L’acheteur et utili- sateur d’un poêle à bois est tenu de s’informer sur son maniement correct à l’aide de ce manuel ! Veuillez donc le lire attentivement. Le non-respect des instructions et mises en garde contenues dans ce manuel entrainera l’annulation immédiate de votre garantie.
- Seite 17 Veuillez donc éviter tout contact avec les sur- 1. Description faces de l’appareil et ne laissez jamais les en- Le corps du poêle est en acier soudé. fants en bas-âge sans surveillance à proximité Il comporte dans sa partie centrale une cham- du poêle.
- Seite 18 2.1 Prise d’air extérieur Cette arrivée d’air, obturable* lors du non-fonc- tionnement de l’appareil, doit avoir une section Si besoin est, il est possible de connecter libre d’ouverture de 1,2 dm². le poêle à une prise d’air extérieur (fig. 1) * sauf si le logement ne dispose pas de ventila- Fig.
- Seite 19 3. Raccordement au conduit de fu- Attention ! mées et installation du poêle Un tirage trop faible, mais Se conférer au DTU 24.1 aussi trop fort de la che- Pour un conduit déja existant: veillez à ce qu’il minée peut entrainer des soit totalement propre, si non, faites-le ramoner dysfonctionnements ! par action mécanique avec un hérisson.
- Seite 20 3.2 Installation du poêle Attention ! Pour l’installation du poêle, il est indispensable Pour votre sécurité veuillez de strictement respecter les règles et consi- strictement respecter les dis- gnes de sécurité locales en vigueur. tances minimales de sécurité Veuillez également respectez les distances par rapport aux murs, parois, minimales indiquées sur la fig.2.
- Seite 21 Combustible: bois de chauffage 4. Caractéristiques techniques Taille des bûches: 33 cm maxi Modèle: Pori 7 II Charge nominale Puissance nominale: 6,5 kW horaire: 2,05 kg/h Plage d’utilisation 3,6 - 7,4 kW Combustible de Hauteur: 1108 mm remplacement: lignite Hauteur:...
- Seite 22 Ne fermez jamais complètement les arrivées 5. Utilisation du poêle d’air tant que le poêle est en fonctionnement 5.1 Consignes générales de à cause des risques de déflagration dus à sécurité l’inflammation de gaz combustibles imbrûlés. Pour éviter tout danger, veuillez stricte- Pendant combustion, ment respecter les consignes ci-dessous:...
- Seite 23 5.5 Mise en service 5.3 Le choix du combustible approprié - Ouvrez à fond les arrivées d’air primaire et Ce poêle a été conçu pour la combustion de bûches de bois non traités, de briquettes de secondaire. Veuillez vous assurer, s’il y a lieu, que la clé...
- Seite 24 5.6 Utilisation de briquettes de lignite Recommandation : L’utilisation de briquettes de lignite est possible Les éventuelles odeurs dues soit comme complément au bois, soit comme au séchage de la peinture au combustible principal, à allure nominale ou à allure cours de la première utilisation réduite.
- Seite 25 5.10 Nettoyage et entretien Recommandation : La peinture du poêle n’atteint Attention ! sa dureté définitive qu’après Le poêle ne peut être netto- plusieurs flambées soute- yé que quand il est complè- nues à puissance nominale. tement refroidi ! Ce n’est qu’après cela que vous pourrez nettoyer la sur- - Entretien des surfaces face du poêle sans risque...
- Seite 26 GARANTIE CONTRACTUELLE ORANIER HEIZTECHNIK POELES BOIS / POELES CHEMINEES/ FOYERS Nous garantissons nos appareils contre tout vice - les vitres des poêles. Elles sont en vitrocéramique, de fabrication dans les limites des dispositions ci- résistantes à des températures de l’ordre de 800°C, températures jamais atteintes en usage cou-...
- Seite 27 CE Kennzeichnung ( CE marking ) ( Marquage CE ) Der Hersteller ORANIER Heiztechnik GmbH Werk 14 (The manufacturer) Weidenhäuser Str. 1 – 7 (Le fabricant) 35075 Gladenbach erklärt in alleiniger Verantwortung, dass das Produkt „Raumheizer für feste Brennstoffe“ mit der Handelsbezeichnung (declares under our responsibility that the produkt “Room heater by solid fuel“...
- Seite 28 Ausführung Ihres neuen Kami- now. tableau ci-dessous : nofens in der nachfolgenden Tabelle im dafür vorbereiteten Kreisfeld. Pori 7 II Modell / Model / Modèle: 5547 A01 Serie / Serial / Série: Fertigungs-Nr.
