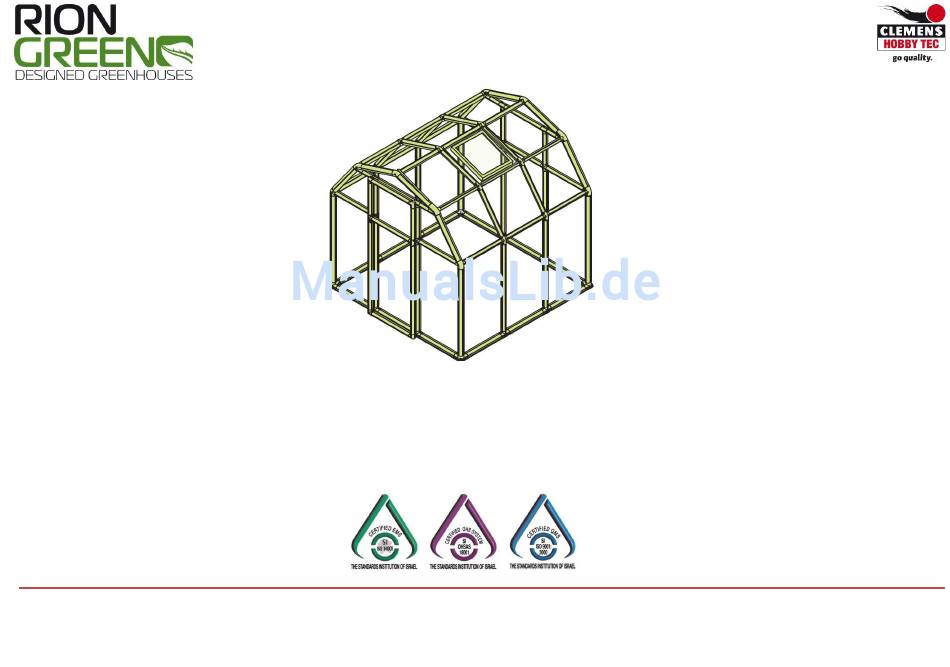

Montageanleitung ECO Gewächshaus
SERVICE HOTLINE Tel: +49 6571 929 - 222
Modulare Gewächshäuser und Zubehör
Design und Herstellung von Rion
Mitglied der Plasson-Gruppe
Clemens HobbyTec GmbH • Rudolf-Diesel-Straße 8 • 54516 Wittlich • Tel: +49 6571 929 - 222 • Fax: +49 6571 929 - 198
E-Mail: service@clemens-hobbytec.de • Homepage: http:\\www.clemens-hobbytec.de
Werbung
Verwandte Anleitungen für Rion ECO34
Inhaltszusammenfassung für Rion ECO34
- Seite 1 SERVICE HOTLINE Tel: +49 6571 929 - 222 Modulare Gewächshäuser und Zubehör Design und Herstellung von Rion Mitglied der Plasson-Gruppe Clemens HobbyTec GmbH • Rudolf-Diesel-Straße 8 • 54516 Wittlich • Tel: +49 6571 929 - 222 • Fax: +49 6571 929 - 198...
-
Seite 3: Sicherheitshinweise
Achten Sie darauf, dass die Temperatur innerhalb des Gewächshauses (optional erhältlich) verankert werden. niemals auf über 55ºC steigt indem sie einen Sonnenschutz, wie das Rion Beim Bau eines Betonfundaments achten Sie darauf, dies nicht bei Schattennetz (optional erhältlich), einsetzen. - Seite 4 Montagetechniken Unter Einsatz von Stiften Wenn Sie das Symbol für einen Stift sehen, beachten Sie bitte folgende Schritte: Setzen Sie einen Stift in das GT1-Verglasungswerkzeug. ❶ Richten Sie den Stift auf das angezeigte Loch aus und drücken ihn dann fest, bis er sicher einrastet. Lösen Sie das GT1—Verglasungswerkzeug vom eingerasteten Stift und ❷...
- Seite 5 Einsetzen der Platten Sobald die Verglasungsleisten eingerastet sind, können Sie die Platten und Fenster folgendermaßen einsetzen: Schieben Sie eine Ecke in die RD-Verglasungsleiste. ❶ Fahren Sie damit fort, bis die Platte vollständig eingesetzt ist. ❷ Zentrieren Sie die Platte, wenn nötig. ❸...
-
Seite 6: Tipps Und Tricks
Tipps und Tricks Allgemein Rahmen Vor Beginn der Montage sollten Sie alle Teile aus der Verpackung nehmen und Setzen Sie den Rahmen auf einer flachen Fläche zusammen und tragen ihn nach sie nach Art der Teile sortieren. Fertigstellung an den endgültigen Standort. Die Teilenummer wurde auf jeden Anschluss gestempelt oder geklebt. - Seite 7 Noch Fragen? Wir sind für Sie da! +49 (0) 6571 929 – 222 Clemens HobbyTec GmbH Rudolf-Diesel-Straße 8 54516 Wittlich www.clemens-hobbytec.de service@clemens-hobbytec.de...
- Seite 8 Teileliste ECO33 ECOM ECO33 ECOM ECO33 ECOM Boden-Eckverbinder Bodenprofil PN70 Wandplatte Seite (50cm) (71,5 x 118,3cm) Bodenprofil PN71 Wandplatte Front + Rücken (61,8cm) (59,7 x 118,3cm) Boden-Verbinder Rundes Profil PN75 Untere Dachplatte Mitte (113cm) (72,3 x 66,7cm) Rundes Profil PN77 Untere Dachplatte Außen (54,3cm) (73,5 x 66,7cm)
- Seite 9 Teileliste ECO33 ECOM ECO33 ECOM Hilfereiche Werkzeuge Türbefestigungskit First-Verglasungsleiste Türeck-Verbinder mit Wasserwaage (69,3cm) Scharniervorrichtung Dachverglasungsleiste Hinge Oberes Türscharnier Schutzhandschuhe (52cm) Dachverglasungsleiste Door22 Unteres Türscharnier Teppichmesser oben außen (47,5cm) Untere Dachabschlussleiste Dow2 Türhaltehaken Zange (66,6cm) Obere Dachabschlussleiste Türhalter Bohrmaschine (63cm) RC10 First Dachabschlussleiste Türschrauben-Kit Hammer/Gummihammer...
- Seite 10 Montage-Anleitung zum mitgelieferten Fundamentrahmen ECO33 Fundament Teil Anz. Beschreibung Eckverbindung Kurzes Stück 624mm Langes Stück 682mm M5 Schraube 50mm M5 Mutter M5 Unterlegscheibe 4,2x16mm Schraube Verlängerung 117,5mm...
- Seite 11 Montage-Anleitung zum mitgelieferten Fundamentrahmen ECO33 Fundament...
- Seite 12 Vorbereitung eines Fundaments Sofern Sie nicht den Fundamentrahmen von Rion nutzen, sollten Sie vor der Holzboden Montage Ihres neuen Gewächshauses ein Fundament vorbereiten. Je nach Wind- Ihr Gewächshaus kann mit Hilfe von Holzschrauben (nicht im Lieferumfang und Bodenbedingungen, stehen eine Reihe von Verankerungsmöglichkeiten zur enthalten) durch die Rahmen-Verbindungsteile auch auf einem Holzboden Verfügung.
- Seite 13 Je nach Befestigung am Boden ist diese Verschraubung nicht zwingend notwendig. Einige Verglasungsleisten (RA, RB, RC und RD) wurden aus Platzgründen in die langen Profile gelegt.
- Seite 15 Abbildung zeigt Montage der Tür Rechts-Anschlag.
- Seite 22 Die Identifizierungsstreifen aus Plastik zeigen Ihnen, welche Seite der Scheibe UV-Beständigkeit gewährleistet(außen). Ziehen Sie die Ecken der Streifen ab, bevor Sie diese in die Profile einsetzen.
- Seite 24 Die Identifizierungsstreifen aus Plastik zeigen Ihnen, welche Seite der Scheibe UV-Beständigkeit gewährleistet(außen).. Ziehen Sie die Ecken der Streifen ab, bevor Sie diese in die Profile einsetzen.
- Seite 29 Die Identifizierungsstreifen aus Plastik zeigen Ihnen, welche Seite der Scheibe UV- Beständigkeit gewährleistet(außen). Ziehen Sie die Ecken der Streifen ab, bevor Sie diese in die Profile einsetzen.
- Seite 31 Wiederholen Sie diesen Schritt gemäß Ihrer Anzahl der Module.
- Seite 33 Wiederholen Sie diesen Schritt gemäß Ihrer Anzahl der Module.
- Seite 35 siehe Seite 4. - Montagetechniken...
- Seite 39 Die Identifizierungsstreifen aus Plastik zeigen Ihnen, welche Seite der Scheibe UV-Beständigkeit gewährleistet(außen). Ziehen Sie die Ecken der Streifen ab, bevor Sie diese in die Profile einsetzen.
- Seite 42 Die Identifizierungsstreifen aus Plastik zeigen Ihnen, welche Seite der Scheibe UV- Beständigkeit gewährleistet(außen).Ziehen Sie die Ecken der Streifen ab, bevor Sie diese in die Profile einsetzen.
- Seite 43 Siehe Montagetechniken (S.4)
- Seite 45 Identifizierungsstreifen aus Plastik zeigen Ihnen, welche Seite der Scheibe UV-Beständigkeit gewährleistet(außen).. Ziehen Sie die Ecken der Streifen ab, bevor Sie diese in die Profile einsetzen.
- Seite 47 Wenn Sie die Dachkappen entfernen müssen, drücken Sie sie auf einer Seite nach unten und heben sie dann an der anderen Seite hoch.
- Seite 56 Setzen Sie das Dach auf die Säulen und gehen dann um das Gewächshaus herum, um die Dach-Verbindungsstücke 1cm tief in die Säulen zu drücken. Benutzen Sie das GT1 Verglasungswerkzeug, um die Ecken der Platten in die Kanäle zu schieben.
- Seite 58 Der größere Griff zeigt immer nach außen. Aufgrund des Türgummis (S.60) wird die Tür nur von außen mit den Pins arretiert.
- Seite 59 Die Identifizierungsstreifen aus Plastik zeigen Ihnen, welche Seite der Scheibe UV- Beständigkeit gewährleistet(außen). Ziehen Sie die Ecken der Streifen ab, bevor Sie diese in die Profile einsetzen. Aufgrund des Türgummis (S.60) wird die Tür nur von außen mit den Pins arretiert.
- Seite 60 Die Identifizierungsstreifen aus Plastik zeigen Ihnen, welche Seite der Scheibe UV- Beständigkeit gewährleistet(außen). Ziehen Sie die Ecken der Streifen ab, bevor Sie diese in die Profile einsetzen.
- Seite 61 Der Türriegel LI6 dient als zusätzliche Verschlussmöglichkeit der Tür.
- Seite 64 Nach Beendigung des Zusammenbaus sollten Sie die Identifizierungsstreifen dann vollständig entfernen. Überprüfen Sie Ihr Gewächshaus auf scharfe Kanten und beschneiden diese, wenn nötig, mit Hilfe des Teppichmessers.
- Seite 65 Dichten Sie die Spalten zwischen den oberen Scheiben und Profilen mit Hilfe der SF-Weichschaumisolierung ab. Schneiden Sie die Weichisolierung in 2,5 cm lange Stücke, entfernen die Schutzfolie von dem Klebestreifen auf der Rückseite und platzieren die Isolierung wie gezeigt. Achten Sie darauf, dass die Stelle sauer und trocken ist.
- Seite 67 Montage-Anleitung Automatischer Fensteröffner Installation Einstellung Hinweis: Entfernen Sie die bereits Nachdem die gewünschte Öffnungstemperatur angebauten Fenstergriffe erst nach der erreicht ist, halten Sie das Fenster leicht geöffnet und drehen sie an der Einstellschraube in Installation ihres automatischen Fensteröffners. Richtung des Pfeils „LO“, bis der automatische 1.) Drücken Sie das Profil- Fensteröffner anfängt, das Fenster selbstständig Verbindungsstück ...
- Seite 68 ECO Gewächshaus Clemens HobbyTec GmbH • Rudolf-Diesel-Straße 8 • 54516 Wittlich • Tel: +49 6571 929 - 222 • Fax: +49 6571 929 - 198 E-Mail: service@clemens-hobbytec.de • Homepage: http:\\www.clemens-hobbytec.de Version 22.11.2011...
