Givi SR3125 Montageanleitung

PORTAPACCO SPECIFICO - SPECIFIC HOLDER - PORTE-PAQUET SPÉCIFIQUE - SPEZIFISCHER TRÄGER - PORTA-EQUIPAJE ESPECÍFICO - TRANSPORTADOR ESPECÍFICO
N° Descrizione/Description
Supporto laterale - Lateral support - Untere Halterung
1
Support latéral - Soporte lateral - Suporte lateral
Supporto superiore - Support higher - Support supérieur
2
Halterung höher - Soporte superior - Apoio superior
Supporto inferiore - Lower support - Support inférieur
3
Soporte inferior - Untere Halterung - Suporte inferior
Vite - Screw - Vis - Schraube
4
Tornillo – Parafuso
Vite - Screw - Vis - Schraube
5
Tornillo – Parafuso
Vite - Screw - Vis - Schraube
6
Tornillo – Parafuso
Vite - Screw - Vis - Schraube
7
Tornillo – Parafuso
Rondella spaccata - Split washer
8
Scheibe - Rondelle fendue - Arandela seccionada - Arruela Dentada
Rondella - Washer - Rondelle - Scheibe
9
Arandela – Arruela
Rondella - Washer - Rondelle - Scheibe
10
Arandela – Arruela
Rondella - Washer - Rondelle - Scheibe
11
Arandela – Arruela
Rondella - Washer - Rondelle - Scheibe
12
Arandela – Arruela
Distanziale - Spacer
13
Entretoise - Distanzstueck
Distanciador - Espaçador
Distanziale - Spacer
14
Entretoise - Distanzstueck
Distanciador - Espaçador
Distanziale - Spacer
15
Entretoise - Distanzstueck
Distanciador - Espaçador
Dado - Bolt - Ecrou
16
Mutter - Tuerca – Porca
Dado - Bolt - Ecrou
17
Mutter - Tuerca – Porca
Tappo - Cap - Fiche - Stecker
18
Componenti Originali - Original Parts
19
Parties Originales - Original Bauteile
Componentes Originales - Componentes Originais
Particolari Inclusi Nel Kit Viteria Della Piastra
Components Included In The Fitting Kit Of The Plate
Pièces Inclues Dans Le Kit De Vis De La Platine
20
Die Einzelnen Teile Sind Bei Montagekit Der Platte Enthalten
Despieces Incluidos En El Kit De Anclajes De La Parrilla
Explodiu Incluído No Kit As Âncoras Da Grelha
©Copyright 23/05/2023LF-Rev00

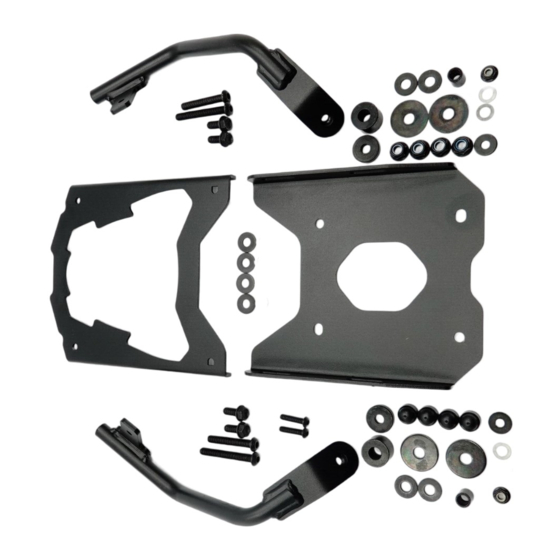

SR3125 - KR3125
SUZUKI V-STROM 800DE (2023)
Enchufe – Capa
ISTRUZIONI DI MONTAGGIO - MOUNTING INSTRUCTIONS
INSTRUCTIONS DE MONTAGE - BAUANLEITUNG
INSTRUCCIONES DE MONTAJE - INSTRUÇÕES DE MONTAGEM
Caratteristiche/Features
-
-
-
M8x60 TBEI
M8x50 TBEI
M6x25 TBEI
M8x20 TECF
Foro Ø8mm
Foro Ø8mm/ Esterno Ø20mm
Sp.2mm
Foro Ø9mm/ Esterno Ø32mm
Sp.2mm
Foro Ø8mm/ Esterno Ø14mm
Sp.0,3mm
Foro Ø6mm/ Esterno Ø18mm
Sp.1,5mm
Ø24x18 Foro 10,5mm
Ø12x17 Foro 8,2mm
Ø24x6 Foro 8,2mm
Autobloccante Flangiato Ribassato
M6( H.7mm)
Autobloccante Flangiato M8
(H.9,5mm)
-
-
-
Codice/Code Quantità/Quantity
GNB3073DXV
2(Right; Left)
GNB3073SXV
GL5566V
GL5567V
860TBEI
850TBEI
625TBEI
820TECF
Z1060
820RON
832RON
805RONX
618RON
C24L18F10,5T
C12L17F8,2T
C24L6F8,2T
6DADIABFN
8DADIFN
13COP
-
-
1
1
2
2
2
4
4
8
4
4
2
2
2
2
2
4
4
-
-
1/5
