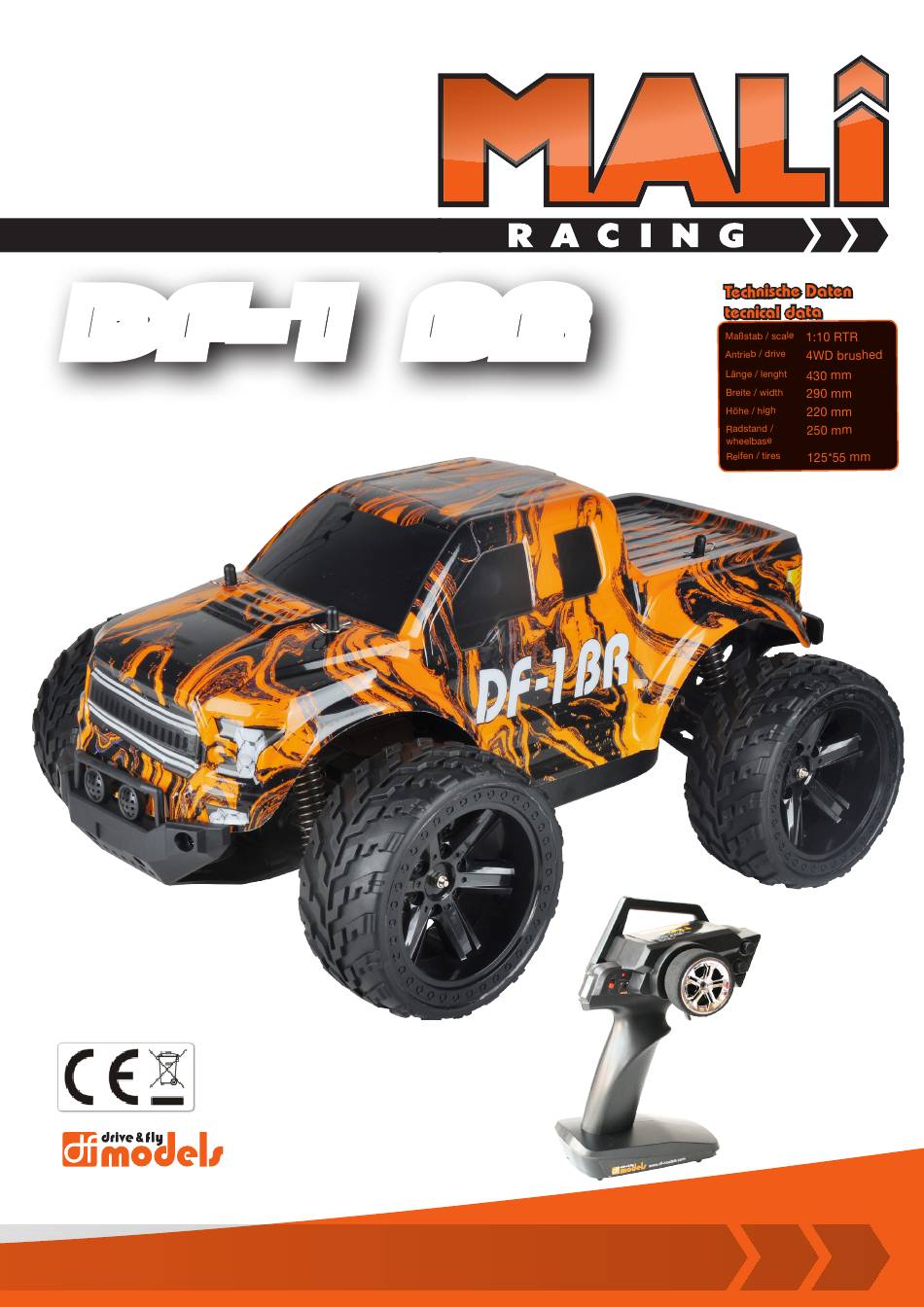

- Seite 1 Anleitung Manual DF-1 BR No 3080 www.df-models.com...
-
Seite 2: Lieferumfang
Service-Hotline: Sehr geehrter Kunde, sehr geehrte Kundin, haben Sie technische Probleme, eine Frage zum Modell oder dessen Handhabung usw. kontaktieren Sie uns bitte! www.df-models.cm info@df-models.com Service-Telefon: +49 (0) 9621 782 293 FPV-Upgrade (optional): Das Modell (Empfänger) ist zu unserer Fernsteuerung RACE X-FPV (N°2210 - separat erhältlich) kompatibel. -
Seite 3: Einleitung
Richtlinien Nor- men der Funkanlagen-Richtlinie 2014/53/EU entspricht und die Serie entsprechend gefertigt wird. Zur Konformität wenden Sie sich bitte an: info@df-models.com - www.df-models.com Wichtiger Hinweis Bocken Sie das Modell bei der ersten Inbetriebnahme unbedingst auf, so dass sich die Räder... -
Seite 4: Vor Dem Start
Hinweise zur Sicherheit Gehen Sie verantwortungsbewusst mit diesem Produkt um. Als Hersteller und Vertreiber des Produktes haben wir keinen unmittelbaren Einfluss auf den korrekten Umgang und die korrekte Bedienung des Produktes. Die nachfolgenden Sicherheitsanweisungen sollen Sie und Ihr Umfeld vor Schäden bewahren, die bei unsachgemäßem Gebrauch entstehen können. - Seite 5 Fahren Fahrbetrieb Fahren Sie nicht, wenn Ihre Reaktionsfähigkeit eingeschränkt ist (z. B. bei Müdigkeit, Medikamenten- oder Alkoholeinfluss). Fehlreaktionen können schwerwiegende Personen- und Sachschäden verursachen. Fahren Sie auch nicht, wenn Sie nur den geringsten Zweifel am einwandfreien, technischen Zustand Ihres Modells / Ihrer Fernsteueranlage haben. Schließen Sie bei Elektromodellen den Antriebsmotor erst nach dem vollständigen Einbau der Empfangsanlage an, da sonst der Antriebsmotor plötzlich ungewollt anlaufen kann.
- Seite 6 Vermeiden Sie auch starke Verschmutzung sowie übermäßige mechanische Belastung des Akkus, zerren Sie auch niemals an den Anschlusskabeln! Mischen Sie niemals Batterien und Akkus gleichzeitig in einem Gerät! Verwenden Sie entweder nur Batterien oder nur Akkus. Werden zur Stromversorgung des Senders keine fabrikneuen Batterien genutzt, achten Sie auf eine ausreichende Restkapazität (Batterieprüfer).
-
Seite 7: Produktinfo

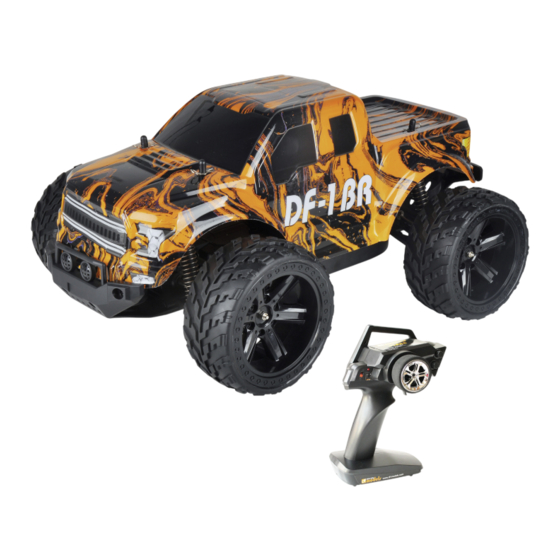

Produktinfo Bei dem Modell handelt es sich um ein allradgetriebenes RC Car Chassis mit bereits eingebautem Brushed Elektro- motor und 2,4 GHz-Empfangsanlage (Regler-/ Empfängereinheit) und einem Lenkservo. Das RC-Modell ist fahrfertig vormontiert und wird mit einem 2-Kanal Fernsteuersender geliefert. Das Modell ist sowohl für den Betrieb auf Indoor-Strecken als auch für den Betrieb im Freien vorgesehen. Das Chassis ist leicht und verwindungssteif. -
Seite 8: Laden Des Fahrakkus
Steuerrad für Lenkfunktion Je nach Drehrichtung des Steuerrades bewegt sich der Servoarm des angeschlossenen Lenkservos nach rechts oder links. Über die entsprechenden Anlenkungen werden so die Räder nach rechts oder links eingeschlagen. Steuerhebel für Fahrfunktion Halten Sie den Sender in der Hand und ziehen Sie mit dem Zeigefinger den Gashebel auf sich zu, das Auto fährt vorwärts. -
Seite 9: Überprüfen Der Reichweite Des Fernsteuersenders Und Der Steuerfunktionen
ACHTUNG! Bevor der Akku nach dem Laden wieder eingesetzt werden darf, muss er ebenfalls vollständig abgekühlt sein. Setzen Sie den geladenen Fahrakku in das Modell ein Lösen Sie des Splint des Akku-Schachtes und öffnen dieses. Legen Sie den Fahrakku die Akkuhalterung. Für den festen Sitz des Akkus legen Sie ggf. - Seite 10 Steuerfunktion Fahrtregelung Bringen Sie den Gas-/ Bremshebel in Neutralstellung. Der Motor darf in der Neutralstellung des Fernsteuerhebels nicht anlaufen! Falls nötig, bringen Sie den Motor mit der Trimmung am Sender zum Stillstand. Betätigen Sie den Gas-/ Bremshebel an der Fernsteuerung vorwärts. Die Drehgeschwindigkeit des Motors sollte sich stufenlos ändern.
-
Seite 11: Wartung
Wartung Sender und Empfänger sind werkseitig bereits aufeinander abgestimmt und können sofort eingesetzt werden. Eine Erneuerung der Bindung ist lediglich nach einem Empfänger bzw. Senderwechsel oder zur Behebung eines Fehlers notwendig. Gehen Sie wie folgt vor: Schalten Sie den Sender aus. Lösen Sie aus Sicherheitsgründen das Servokabel vom Empfänger Stecken Sie das Bindungskabel auf den Anschluss für Kanal 3 (Bind) am Empfänger. - Seite 19 Konformitätserklärung gemäß Richtlinie Radio Equipment Directive (RED) 2014/53/EU Declaration of Conformity in accordance with the Radio Equipment Directive (RED) 2014/53/EU Déclaration de conformitè CE (RED) 2014/53/EU Hiermit wird erklärt, dass das Produkt: Ferngesteuerutes Modellauto DF-1 BR I hereby declare that the product: dèclarons sous notre seule responsabilitè...
- Seite 20 Gemäß der EAR Verordnung ist DF-Models registrierter Hersteller mit der WEEE-REG.-Nr DE30915550 Konformitätserklärung Hiermit erklärt die Fa. DF-Models, dass das Modell, den einschlägigen Richtlinien und Normen der Funkanlagen- Richtlinie 2014/53/EU entspricht und die Serie entsprechend gefertigt wird. Zur Konformität wenden Sie sich bitte an DF-Models, Drahthammerstr.
